Descrizione

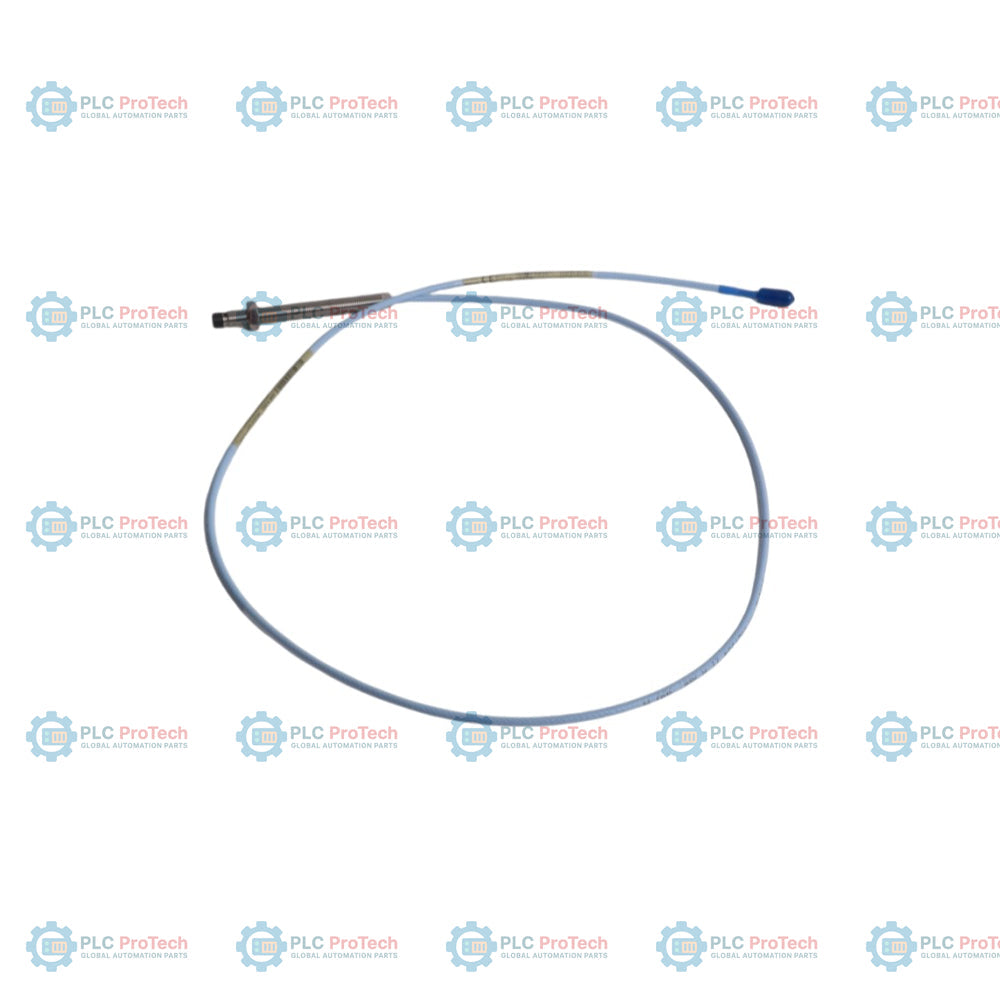

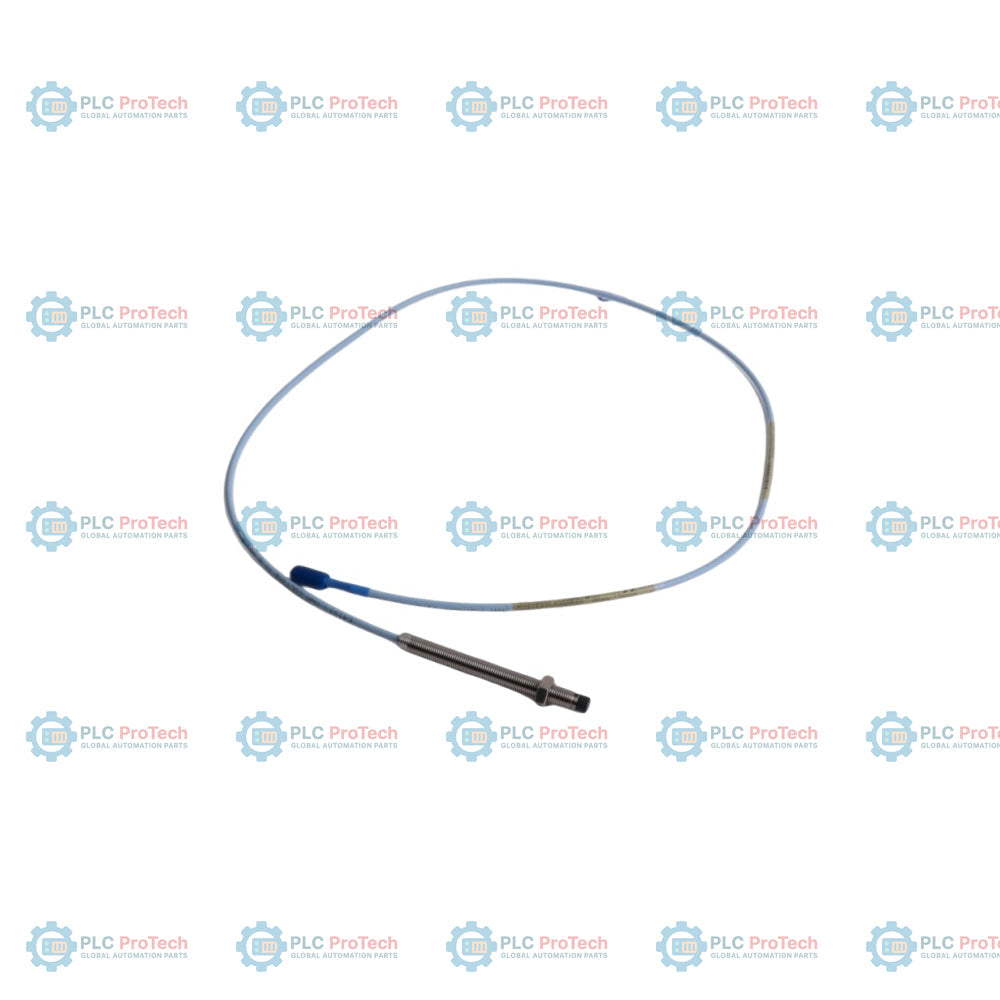

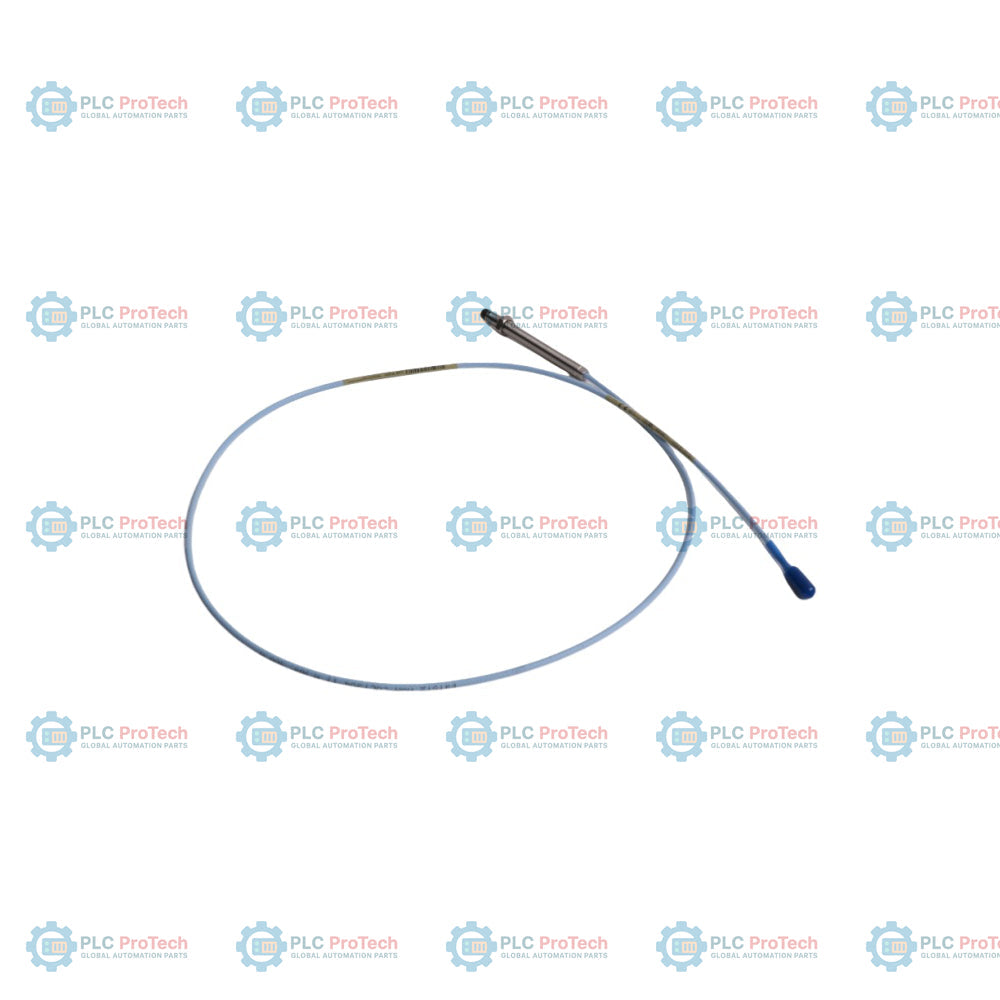

La sonda Bently Nevada 330101-00-36-05-02-00 è una sonda di prossimità ad alta precisione da 8 mm, senza contatto, appartenente al sistema di trasduttori di prossimità industriale standard 3300 XL da 8 mm. Questa configurazione specifica presenta un corpo completamente filettato lungo 3,6 pollici, una lunghezza totale del cavo di 0,5 metri (1,6 piedi) con un connettore coassiale miniaturizzato ClickLoc standard ed è ottimizzata per applicazioni industriali generiche non pericolose. Funziona con tecnologia a correnti parassite per fornire misure affidabili dello spostamento e delle vibrazioni dell'albero, prevenendo danni alle apparecchiature critiche nei macchinari rotanti.

Abbinata a un cavo di prolunga 3300 XL e a un sensore Proximitor 330180, questa sonda forma un circuito di misura completo che converte la distanza tra il bersaglio e la punta della sonda in un segnale di tensione proporzionale. Questo sistema è ampiamente integrato nei sistemi di protezione dei macchinari industriali, comprese turbine a vapore o a gas, pompe, riduttori e compressori, per monitorare la posizione dell'albero, l'usura dei cuscinetti e le vibrazioni dinamiche.

Caratteristiche

• Corpo standard completamente filettato: Presenta una lunghezza non filettata di 0,0 pollici e una lunghezza complessiva del corpo di 3,6 pollici, per un montaggio meccanico versatile.
• Cavo integrato da 0,5 metri: Progettato con un cavo standard corto da 0,5 metri per installazioni locali compatte in cui la vicinanza alla scatola di giunzione è minima.
• Connettore coassiale ClickLoc: Dotato di un connettore coassiale miniaturizzato ClickLoc placcato in oro, per una connessione elettrica sicura e a basse perdite.
• Materiale dell'alloggiamento robusto: Realizzato con un corpo della sonda in acciaio inossidabile ad alta resistenza e una punta in solfuro di polifenilene (PPS), per prestazioni continue in condizioni industriali difficili.
• Rilevamento delle vibrazioni e della posizione: Misura con precisione le vibrazioni dinamiche dell'albero e la posizione statica di spinta senza contatto fisico con il bersaglio.

Applicazioni

• Strumentazione di supervisione per turbine industriali a vapore e a gas (TSI)
• Monitoraggio dello spostamento assiale del rotore e della posizione di spinta nei compressori multistadio
• Monitoraggio dinamico in tempo reale delle vibrazioni degli alberi nelle pompe di servizio
• Rilevamento dell'usura dei cuscinetti reggispinta in riduttori industriali pesanti e macchinari ad alta velocità
• Continuous condition monitoring on bearing housings and machinery casings

Monitoraggio continuo delle condizioni sui supporti dei cuscinetti e sulle custodie dei macchinari

Non richiesto (applicazione generica)

Linee guida per l’installazione

Assicurarsi di seguire le procedure standard di installazione per il monitoraggio delle vibrazioni industriali:

• Verificare che la lunghezza totale combinata della sonda e del cavo di prolunga corrisponda alla calibrazione del sensore Proximitor 3300 XL (generalmente un sistema trasduttore totale da 5 o 9 metri).
• Montare la sonda con il gap corretto (in genere 1,27 mm o 50 mil), corrispondente al punto medio dell’intervallo lineare.
• Mantenere corrette procedure di messa a terra e schermatura per prevenire interferenze elettriche provenienti da altri sottosistemi del macchinario.
• Non superare la lunghezza massima di innesto della filettatura di 0,563 pollici (14,3 mm) all’interno della staffa di montaggio o dell’alloggiamento.

Conformità e certificazioni

Questa opzione di configurazione 330101 (Opzione -00) è destinata ad applicazioni generiche e non dispone di omologazioni di sicurezza elettrica per aree pericolose. Per le applicazioni in aree pericolose, è necessario utilizzare configurazioni con codici opzione di omologazione (come l’Opzione -05).
