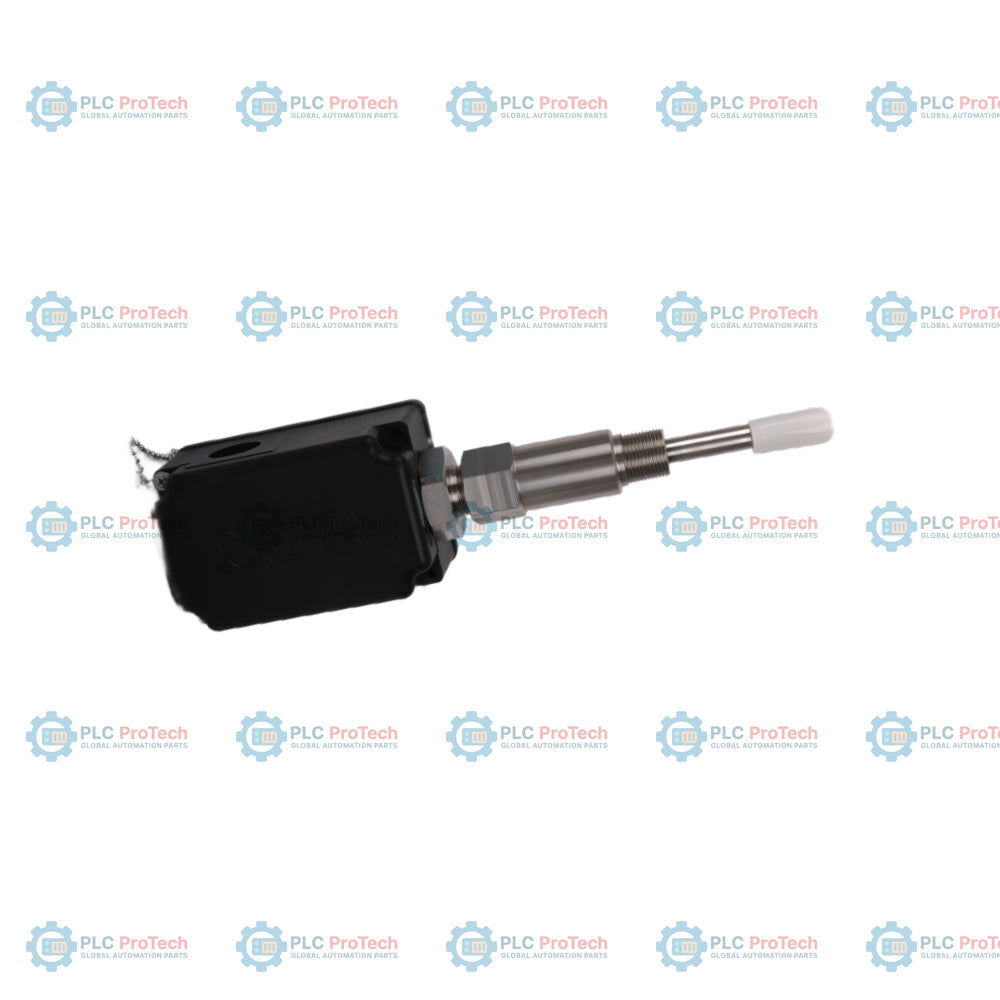

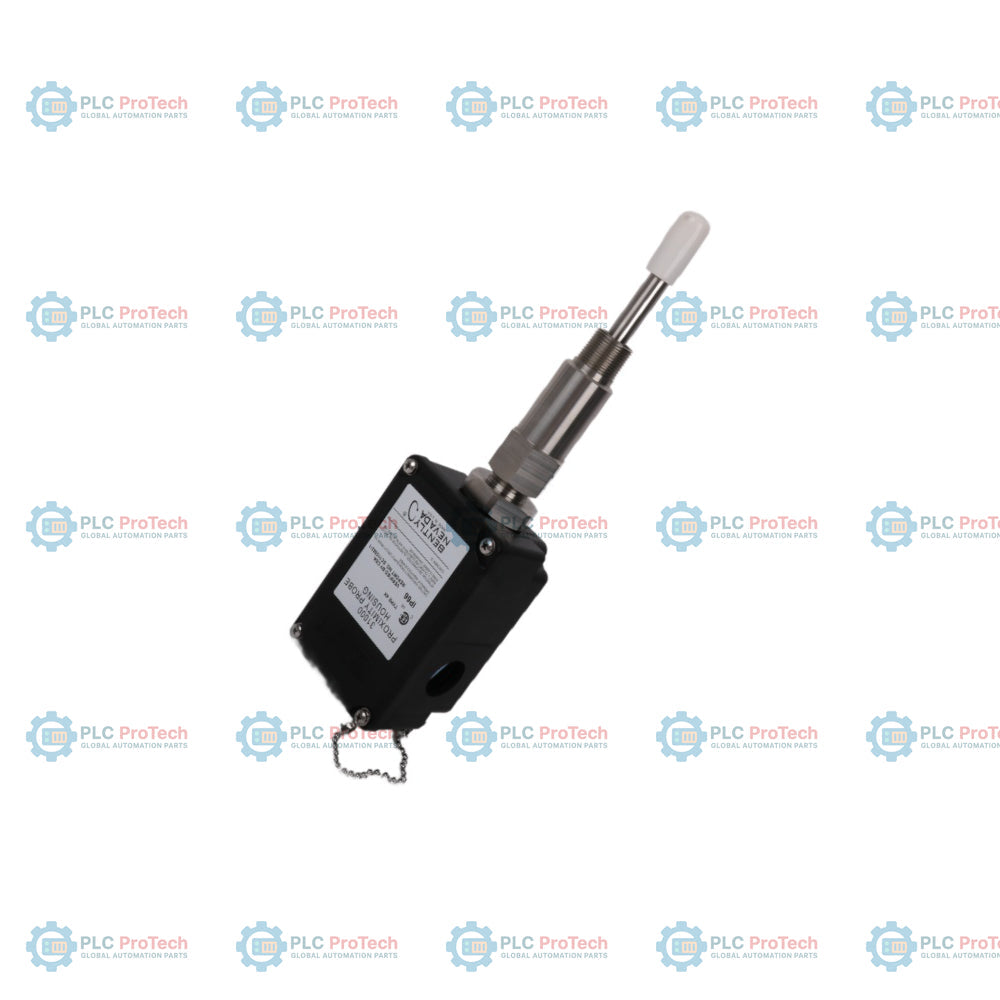

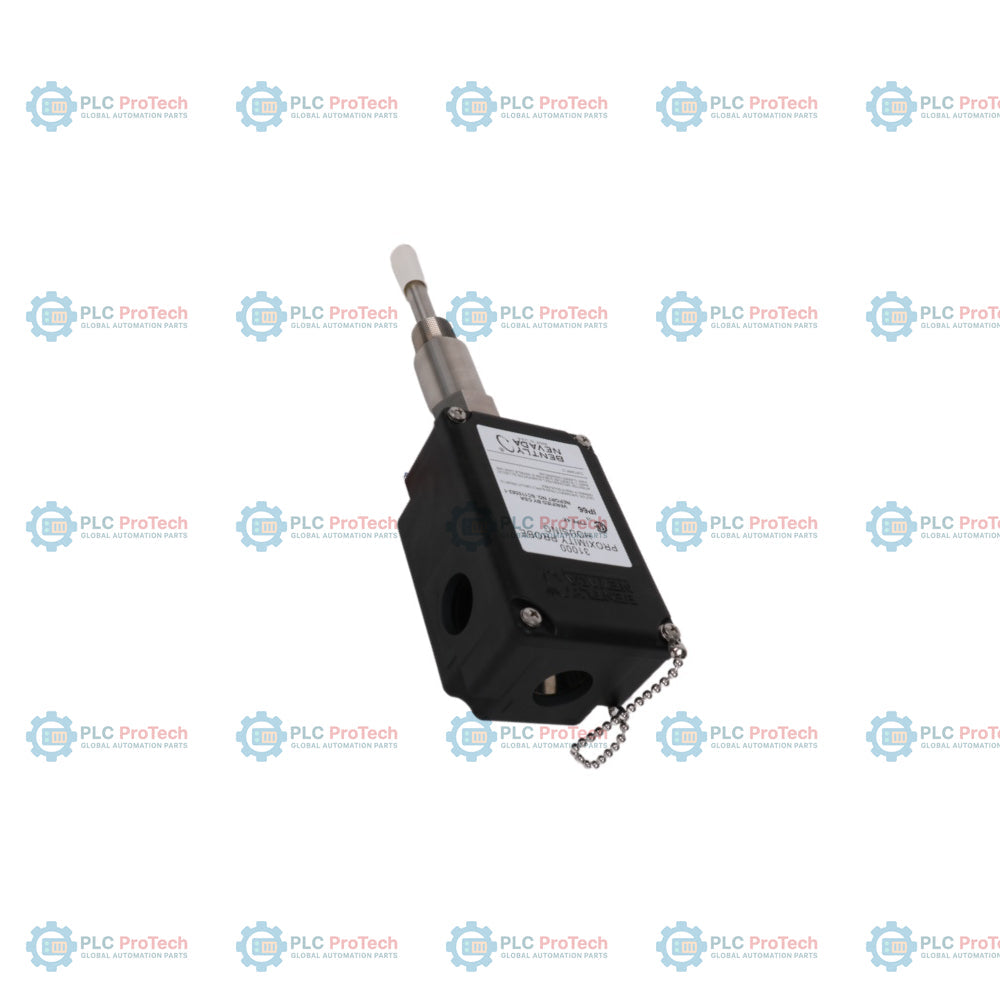

Bently Nevada 330881-BR-04-145-06-02 PROXPAC XL Trasduttore di prossimità

Descrizione

L'opzione BR specifica una sonda di prossimità 3300 XL da 8 mm con omologazioni INMETRO (Brasile) per aree pericolose, integrata nel gruppo metrico trasduttore di prossimità PROXPAC XL — 330881-BR-04-145-06-02. Questa configurazione combina una sonda a correnti parassite senza contatto e un sensore Proximitor 3300 XL direttamente all'interno di un singolo alloggiamento in solfuro di polifenilene (PPS) rinforzato con fibra di vetro. Questo design integrato elimina la necessità di un cavo di prolunga esterno e di un alloggiamento Proximitor separato, consentendo al cablaggio in campo di collegarsi direttamente dal monitor al gruppo trasduttore. Questa configurazione metrica è realizzata con un adattatore distanziatore da 40 mm (opzione 04) e un manicotto di penetrazione della sonda da 145 mm (opzione 145), abbinati a riduttori e raccordi SST specifici (opzione 06) e a una filettatura di montaggio 3/4-14 NPT (opzione 02).

Il materiale dell'alloggiamento in PPS sostituisce i metalli tradizionali, incorporando fibre di vetro e conduttive per rinforzare il gruppo e dissipare le cariche elettrostatiche. Omologato per ambienti di tipo 4X e IP66, l'alloggiamento protegge i componenti elettrici interni negli ambienti più gravosi. La sonda interna è costituita da un cavo triassiale di 1 metro con isolamento in propilene fluorinato (FEP), che termina con un connettore ClickLoc placcato in oro. L'integrazione della sonda e del sensore in un unico componente riduce le fasi di installazione e i costi di cablaggio nei macchinari rotanti critici.

Caratteristiche

• L'opzione BR fornisce una sonda di prossimità integrata 3300 XL da 8 mm con omologazioni INMETRO (Brasile) per aree pericolose.
• L'opzione 04 specifica una lunghezza dell'adattatore distanziatore di 40 mm (dimensione B).
• L'opzione 145 specifica una lunghezza di penetrazione della sonda di 145 mm (dimensione C) nel gruppo manicotto.
• L'opzione 06 include un kit di raccordi composto da un raccordo 3/4-14 NPT, un riduttore in acciaio inossidabile da 3/4-14 NPT a 1/2-14 NPT e due tappi.
• L'opzione 02 fornisce una filettatura di montaggio 3/4-14 NPT (necessaria per le configurazioni con adattatore distanziatore).
• L'alloggiamento termoplastico in solfuro di polifenilene (PPS) è rinforzato con fibra di vetro e fibra conduttiva per dissipare le cariche elettrostatiche.
• I gradi di protezione ambientale Type 4X e IP66 proteggono dall'acqua diretta da un tubo flessibile e dalla penetrazione degli agenti ambientali.
• Un cavo della sonda triassiale da 1 metro con isolamento in FEP e connettore ClickLoc placcato oro collega la sonda al sensore Proximitor integrato.

Applicazioni

Utilizzato in macchinari rotanti industriali come turbine a gas, turbine a vapore, compressori centrifughi, pompe e ventilatori, dove è necessaria la regolazione esterna della sonda ma lo spazio o i percorsi dei cavi non consentono alloggiamenti Proximitor separati.

Informazioni per l'ordine

Specifiche tecniche

Collegamenti e interfacce

Linee guida per l'installazione

• Il design PROXPAC XL sigilla la pressione differenziale tra la punta della sonda e il corpo principale dell'alloggiamento quando viene utilizzato con una sonda 3300 XL da 8 mm.
• Assicurarsi che gli assemblaggi del manicotto con dimensioni combinate di distanziale e penetrazione superiori a 305 mm (12.0 in) ricevano un supporto aggiuntivo del manicotto vicino alla punta della sonda, per irrigidire l'assemblaggio contro la risonanza.
• Regolare il manicotto filettato entro il margine consentito di +/-12.7 mm (0.5 in) per stabilire la distanza corretta della sonda.
• Applicare corrette pratiche di messa a terra e schermatura per impedire che le interferenze elettriche influiscano sulla qualità del segnale.
• Impedire l'ingresso di fluidi esterni e umidità instradando i condotti con adeguati sifoni ant goccia e sigillando correttamente gli ingressi in campo.

Conformità e certificazioni

• Marchio CE (Direttiva EMC 2014/30/UE; Direttiva RoHS 2011/65/UE)
• CSA/NRTL/C Classe I, Zona 0: AEx/Ex ia IIC T4/T5 Ga; Classe I, gruppi A, B, C, D; Classe II, gruppi E, F, G; Classe III
• ATEX/IECEx Ex II 1 G Ex ia IIC T4/T5 Ga; Ex ia IIIC T90C/T105C Dc
• Omologazioni INMETRO (Brasile) - Opzione BR
• Omologazione marina ABS (Regole 2019 per le condizioni di classificazione)
