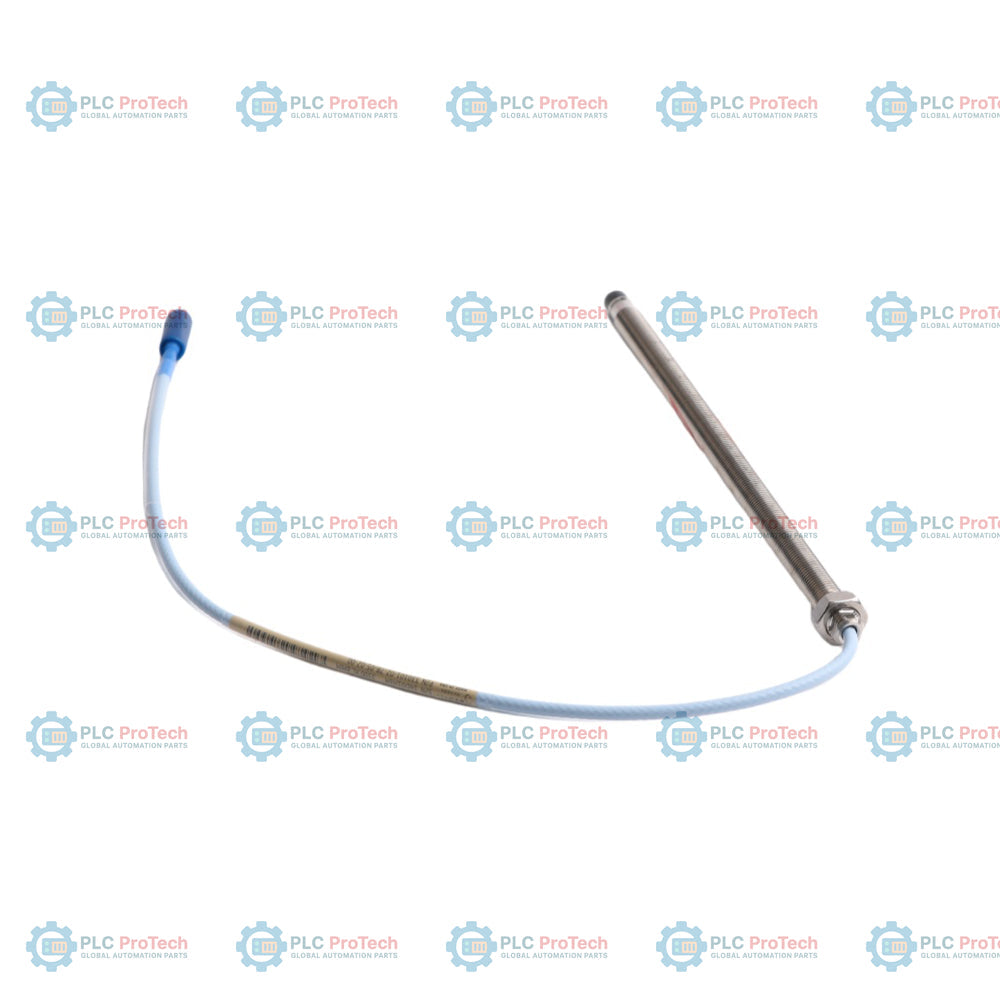

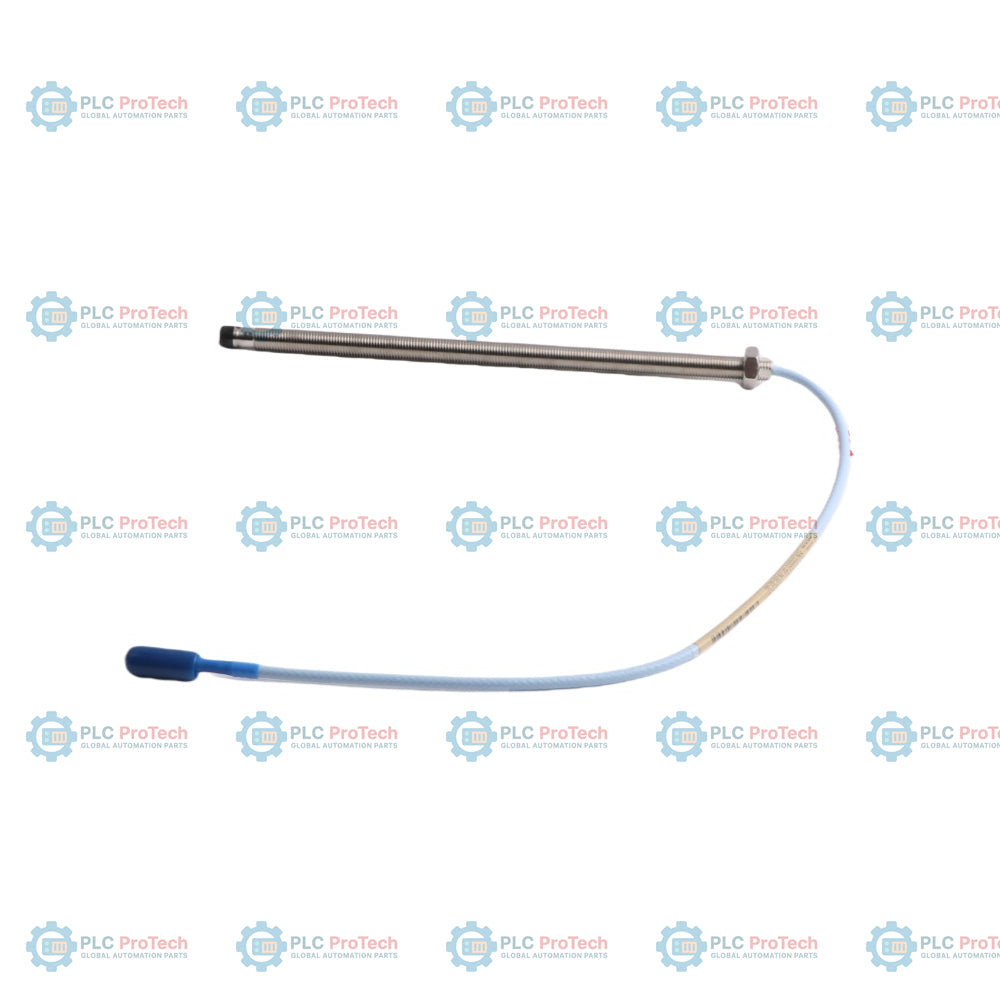

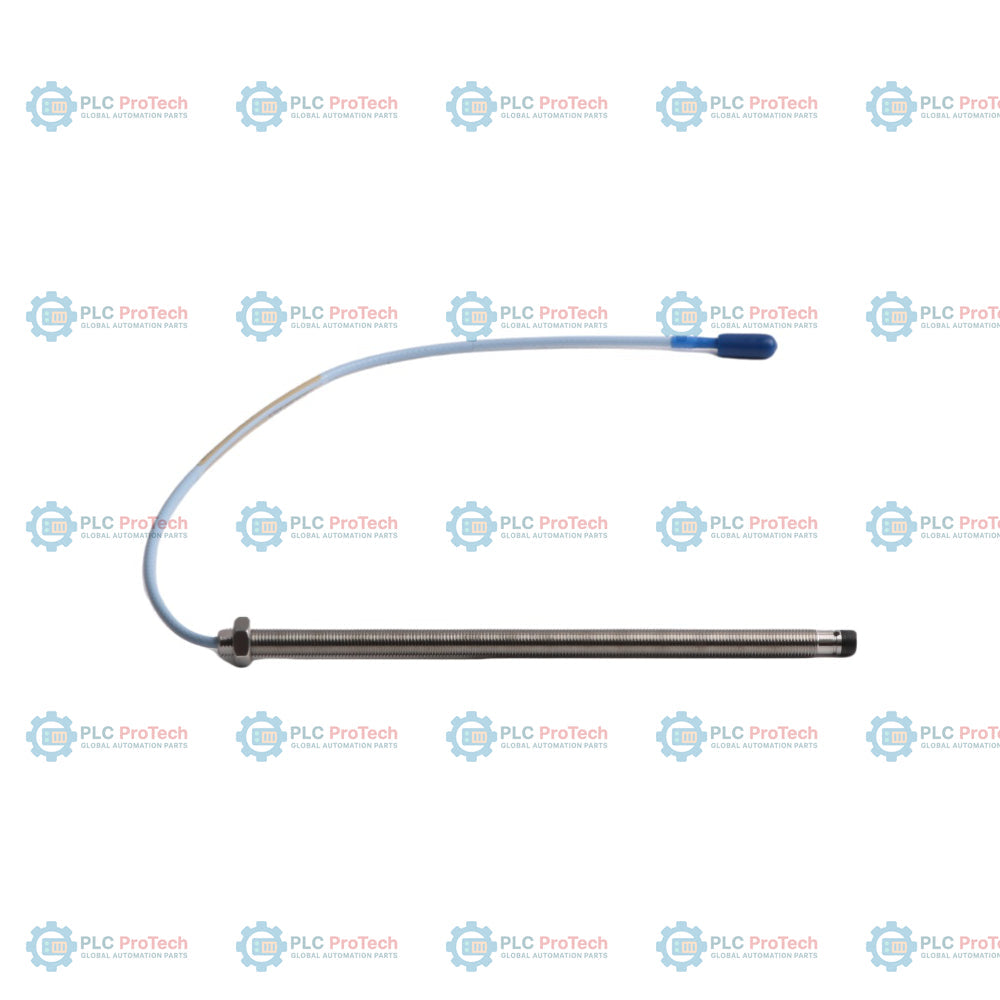

Bently Nevada 330101-02-32-10-02-05 Sonda di prossimità 3300 XL da 8 mm

Descrizione

La Bently Nevada 330101-02-32-10-02-05 è una sonda di prossimità da 8 mm ad alta precisione appartenente al sistema di trasduttori di prossimità 3300 XL da 8 mm, uno standard del settore. Questa variante specifica è configurata con una lunghezza non filettata di 0,2 pollici e una lunghezza complessiva del corpo di 3,2 pollici, con una filettatura standard 3/8-24 UNF. È progettata senza armatura meccanica, offrendo un profilo di instradamento del cavo leggero e altamente flessibile, adatto alle installazioni in cui non è richiesta una protezione esterna o in cui il cavo viene fatto passare attraverso condotti dedicati separati.

Componente fondamentale dei sistemi di monitoraggio delle vibrazioni e di protezione dei macchinari, questa sonda di prossimità utilizza il principio di funzionamento delle correnti parassite per effettuare misurazioni senza contatto delle vibrazioni dell'albero e della posizione assiale. Si interfaccia perfettamente con un sensore Proximitor serie 330180 e un cavo di prolunga standard 3300 XL per formare una catena completa di trasduzione da 5 o 9 metri. La configurazione termina con un cavo standard da 1,0 metri (3,3 piedi) dotato di connettore coassiale Miniature ClickLoc (senza protezione del connettore), garantendo la trasmissione del segnale a bassa attenuazione. Certificata secondo il codice opzione 05, questa sonda soddisfa i rigorosi standard di sicurezza CSA, ATEX e IECEx per un funzionamento affidabile in aree industriali pericolose ed esplosive.

Caratteristiche

• Diametro della punta robusta di 8 mm, ottimizzato per un monitoraggio affidabile dello spostamento senza contatto mediante correnti parassite.
• Lunghezza non filettata personalizzata di 0,2 pollici abbinata a una lunghezza del corpo filettato di 3,2 pollici per un posizionamento mirato sulla staffa.
• Il design non armato offre un'eccellente flessibilità per il normale instradamento del cavo coassiale.
• Lunghezza standard del cavo di 1,0 metri (3,3 piedi), progettata per ridurre al minimo l'eccesso di cavo nelle configurazioni di macchinari compatti.
• Dotata di un connettore coassiale Miniature ClickLoc ad alta resistenza per un'interfaccia elettrica robusta.
• L'opzione di approvazione dell'ente 05 garantisce la conformità nativa alle direttive ATEX, IECEx e CSA per aree pericolose.

Applicazioni

Questa sonda di prossimità è utilizzata a livello globale nelle industrie pesanti (generazione di energia, petrolio e gas e lavorazione chimica) per proteggere asset rotanti critici, come:

• Analisi delle vibrazioni dell'albero e della posizione di spinta di turbine a vapore e a gas.
• Monitoraggio dello spostamento del rotore di compressori centrifughi e pompe ad alta portata.
• Arresti protettivi critici dei macchinari rotanti.
• Installazioni sul rivestimento dei cuscinetti di riduttori industriali, motori e generatori.

Informazioni per l'ordinazione

Specifiche tecniche

Linee guida di installazione

Per garantire una calibrazione precisa del segnale e prevenire danni fisici all'apparecchiatura, attenersi alle seguenti linee guida di installazione:

• Impostare sempre la distanza fisica della sonda utilizzando un calibratore o un voltmetro in modo che corrisponda al fattore di scala del sistema (in genere con una distanza di 1.27 mm o 50 mil).
• Assicurarsi che la superficie dell'albero di riferimento sia pulita, priva di graffi e realizzata in acciaio AISI 4140 standard per un allineamento ottimale della calibrazione.
• Durante l'installazione sul rivestimento della macchina, evitare di superare i limiti massimi di impegno della filettatura (0.563 pollici per filettature 3/8-24 UNF).
• Instradare i cavi con schermatura adeguata e tecniche di messa a terra elettrica appropriate per ridurre al minimo potenziali disturbi o interferenze industriali.
• Durante l'installazione in ambienti pericolosi certificati, rispettare tutte le barriere di sicurezza intrinseca e i parametri indicati nei disegni.

Conformità e certificazioni
