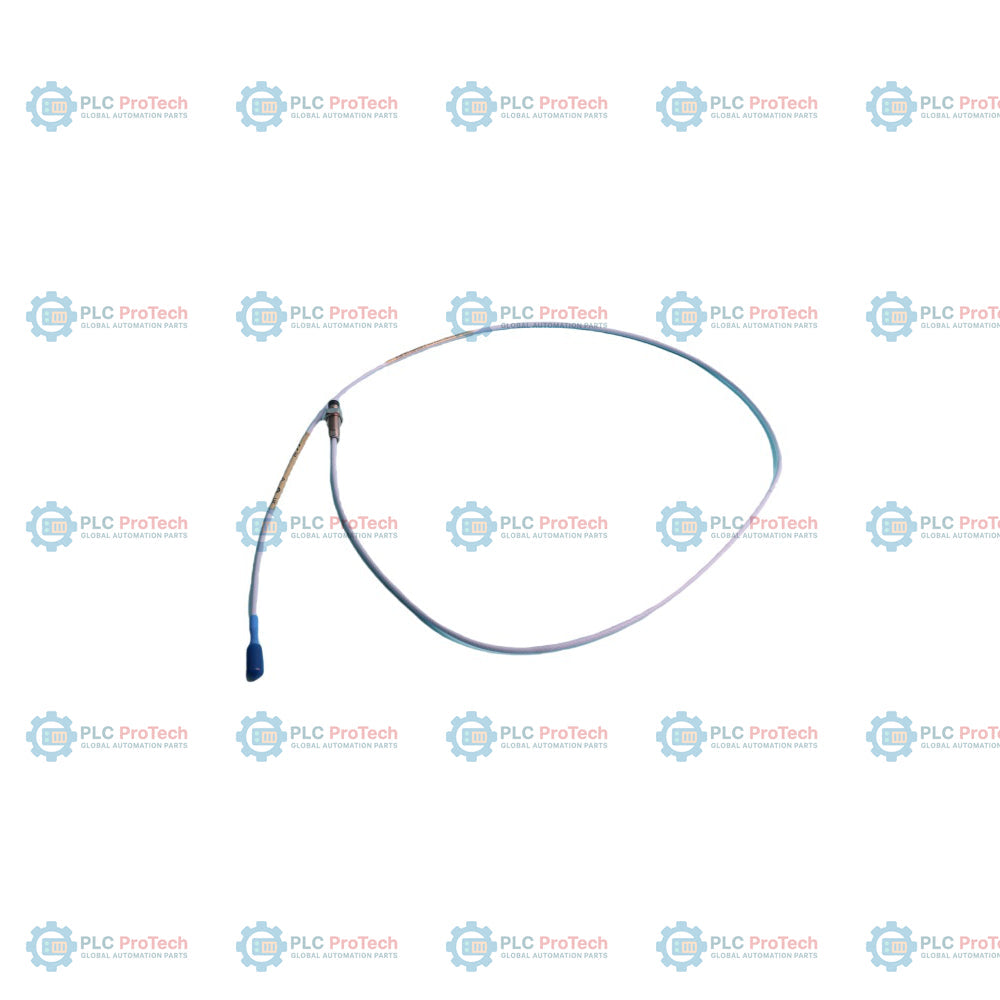

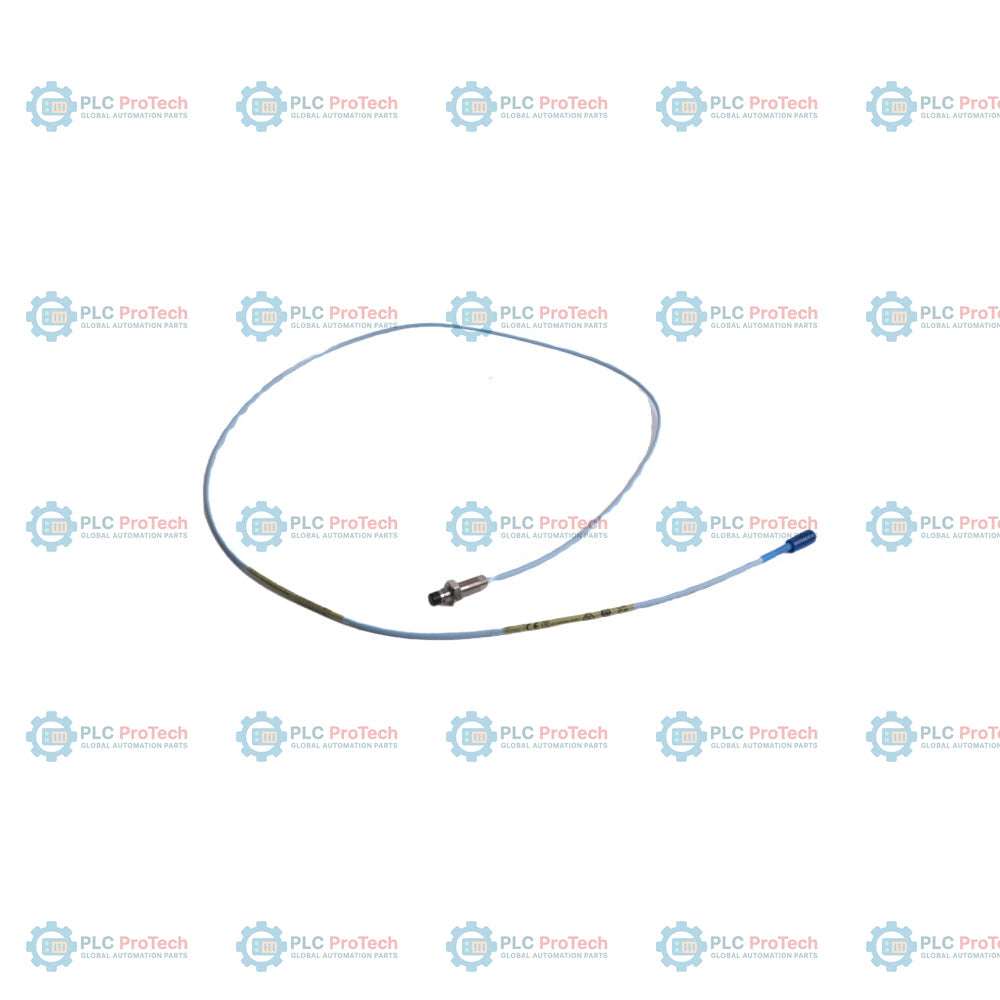

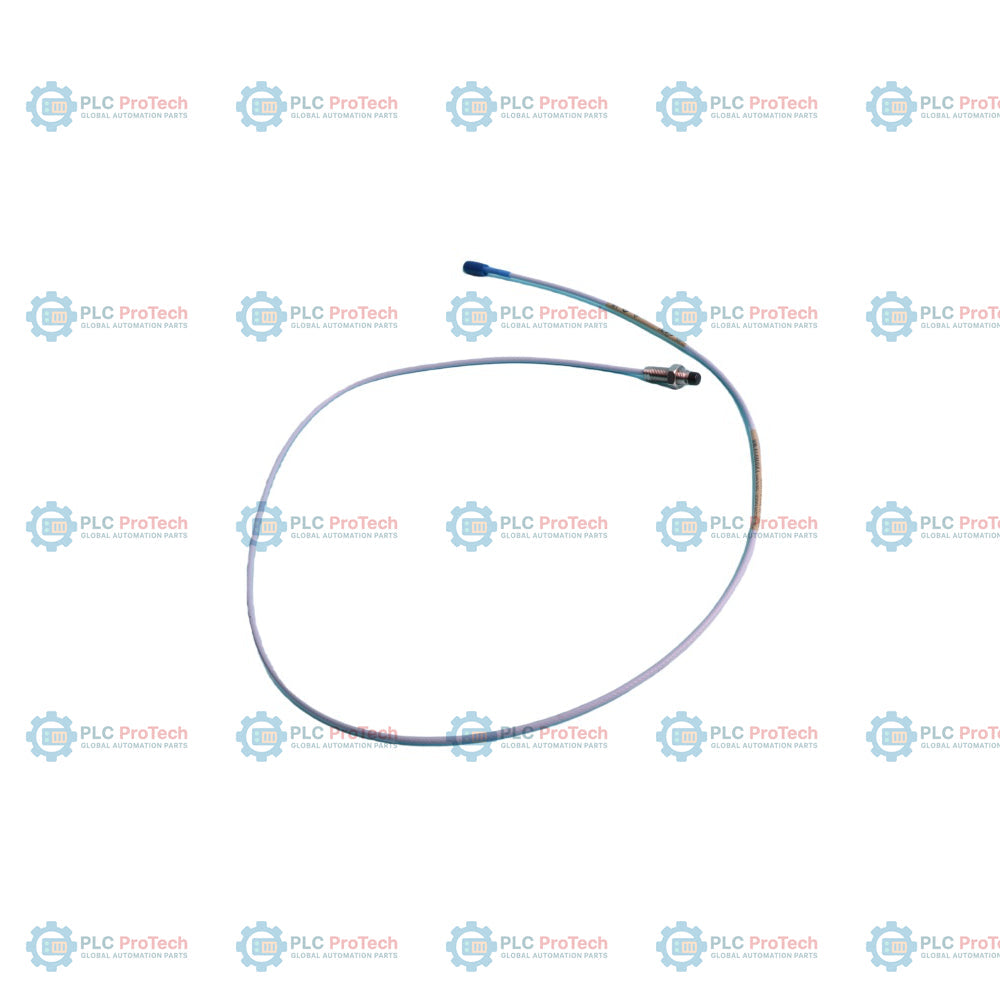

Bently Nevada 330101-10-27-05-02-05 3300 XL Sonda di prossimità da 8 mm

Descrizione

Il modello Bently Nevada 330101-10-27-05-02-05 è una sonda di prossimità standard da 8 mm con filettatura 3/8-24 UNF, configurata con una lunghezza non filettata di 1,0 pollice e una lunghezza complessiva del corpo di 2,7 pollici. Progettato senza armatura protettiva, questo sensore di spostamento a correnti parassite dispone di un cavo totale lungo 0,5 metri (1,6 piedi), terminato con un connettore coassiale miniaturizzato ClickLoc. Progettato con l'opzione agenziale -05, dispone di certificazioni internazionali per aree pericolose, tra cui CSA, ATEX e IECEx. Questa combinazione specifica è particolarmente adatta per collegamenti brevi direttamente agli alloggiamenti dei cuscinetti o alle cassette di connessione, dove l'armatura meccanica non è necessaria, ma sono richiesti un robusto monitoraggio delle vibrazioni senza contatto e il rilevamento della posizione dell'albero nel rispetto di rigorosi requisiti di sicurezza.

In quanto parte del sistema di trasduttori di prossimità 3300 XL da 8 mm, questa sonda svolge un ruolo fondamentale nella protezione continua dei macchinari e nel monitoraggio delle condizioni. Generando un campo RF ad alta frequenza, il sensore rileva le distanze dinamiche e statiche da target metallici conduttivi (in genere un albero in acciaio AISI 4140). Questa sonda viene abbinata a un sensore Proximitor 3300 XL e a un cavo di prolunga per completare un circuito di trasduzione completamente calibrato da 5 o 9 metri, che invia misure ad alta fedeltà dello spostamento al rack di monitoraggio Bently Nevada 3500 o ad altre piattaforme TSI.

Caratteristiche

• Diametro standard della punta di 8 mm, ottimizzato per misurazioni di prossimità senza contatto a correnti parassite.
• Lunghezza non filettata di 1,0 pollice combinata con una lunghezza del corpo di 2,7 pollici per il montaggio in incavi o su staffe specifici.
• Cavo coassiale standard corto da 0,5 metri (1,6 piedi) con connettore ClickLoc integrato placcato in oro.
• La configurazione senza armatura è ideale per percorsi di instradamento protetti e predisposti per il passaggio in conduit all'interno dei carter dei macchinari.
• Completamente certificata per applicazioni globali in aree pericolose secondo le normative ATEX, IECEx e CSA.
• Struttura robusta con punta in solfuro di polifenilene (PPS) e corpo del contenitore in acciaio inossidabile AISI 303.

Applicazioni

Questa sonda di prossimità viene utilizzata in vari settori industriali pesanti per misurare le vibrazioni radiali dell'albero, la posizione assiale e la velocità. Le applicazioni tipiche su macchinari rotanti includono:

• Monitoraggio delle vibrazioni dell'albero e dell'espansione termica di turbine a vapore e a gas.
• Spostamento assiale del rotore di compressori centrifughi e alternativi.
• Pompe di alimentazione della caldaia, pompe per l'acqua di raffreddamento e ventilatori industriali critici.
• Allineamento dell'albero di ingresso e di uscita del riduttore e movimento dinamico radiale.
• Monitoraggio della posizione del cuscinetto reggispinta di generatori idroelettrici.

Informazioni per l'ordine

Il numero di parte 330101-10-27-05-02-05 rappresenta una configurazione fisica altamente specifica della famiglia di sonde di prossimità Bently Nevada 3300 XL da 8 mm. La suddivisione dei segmenti riportata di seguito definisce questa configurazione esatta:

Specifiche tecniche

Connessioni e interfacce

Il connettore coassiale ClickLoc miniaturizzato standard è progettato per accoppiarsi saldamente ai connettori corrispondenti sui cavi di prolunga Bently Nevada. Di seguito è riportata la mappatura elettrica dell'interfaccia coassiale:

Linee guida per l'installazione

Per garantire prestazioni precise nella misurazione a correnti parassite, attenersi alle seguenti istruzioni di installazione:

• Distanza della sonda: montare la sonda con una distanza iniziale corrispondente a una tensione di uscita di circa -9 Vdc (in genere 1.27 mm o 50 mil) per posizionare il target al centro dell'intervallo lineare.
• Selezione senza filettatura: la parte senza filettatura da 1.0 pollice facilita il posizionamento del sensore all'interno dei supporti standard dei cuscinetti. Assicurarsi che la parte senza filettatura sia sufficientemente distante dalle strutture metalliche secondarie per evitare interferenze nella visione laterale.
• Coppia del cavo: serrare sempre a mano i connettori dorati 3300 XL ClickLoc finché non scattano in posizione. Non utilizzare utensili sui connettori.
• Instradamento del cavo: rispettare il raggio di curvatura minimo di 25.4 mm (1.0 in) e fissare il cavo per evitare sfregamenti o schiacciamenti dovuti alle vibrazioni.

Conformità e certificazioni

Questa configurazione della sonda dispone delle seguenti approvazioni con l'opzione -05:

• CSA: Classe I, Divisione 1 & Divisione 2, Gruppi A, B, C, D (quando installato con barriere appropriate)
• ATEX: II 1 G Ex ia IIC T5...T1 Ga; II 3 G Ex nA IIC T5...T1 Gc
• IECEx: Ex ia IIC T5...T1 Ga; Ex nA/ec IIC T5...T1 Gc
