Bently Nevada 330101-12-30-10-02-05 3300 XL Sonda di prossimità da 8 mm

Descrizione

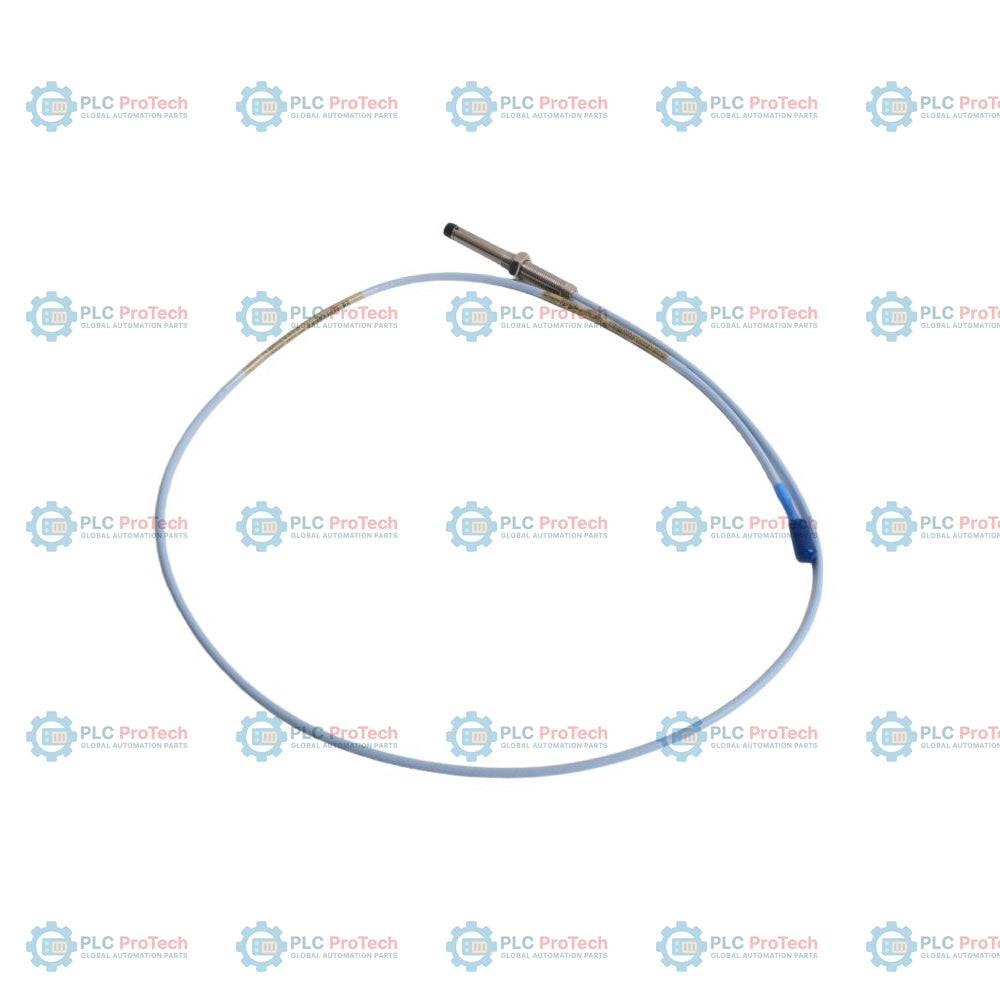

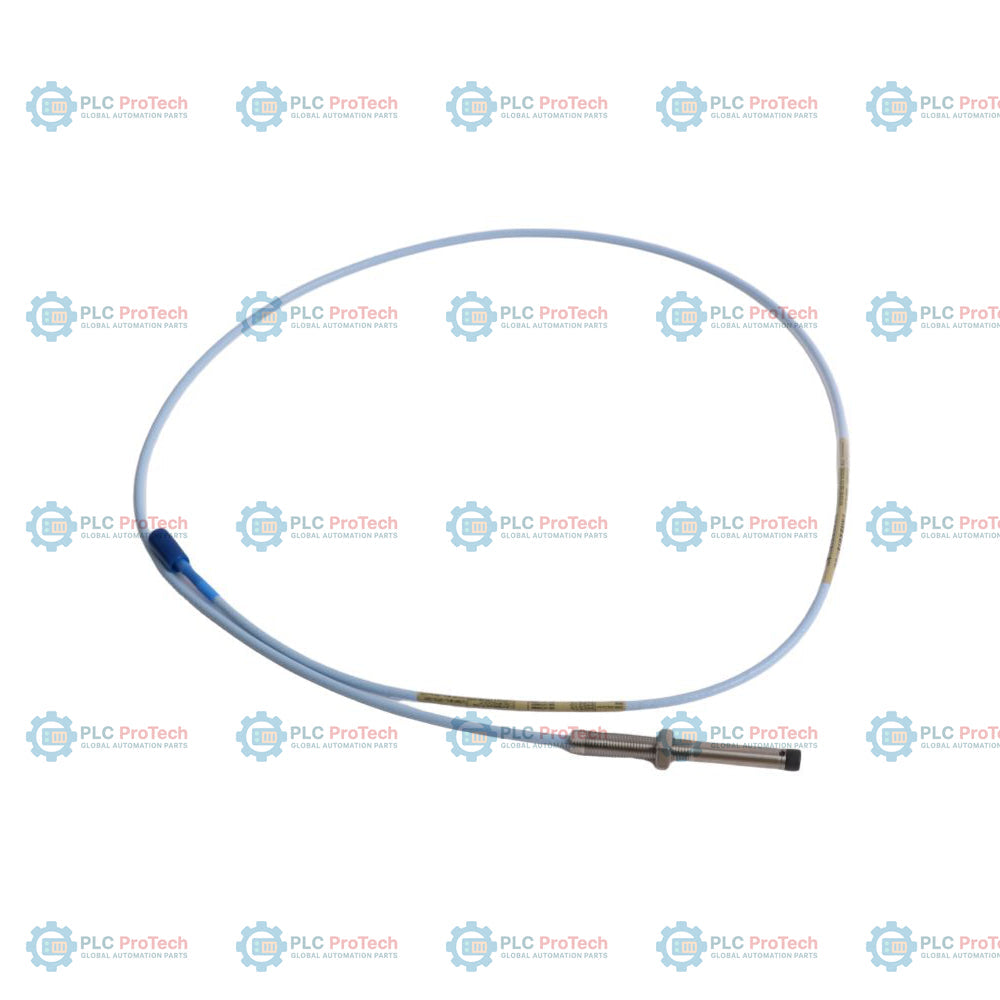

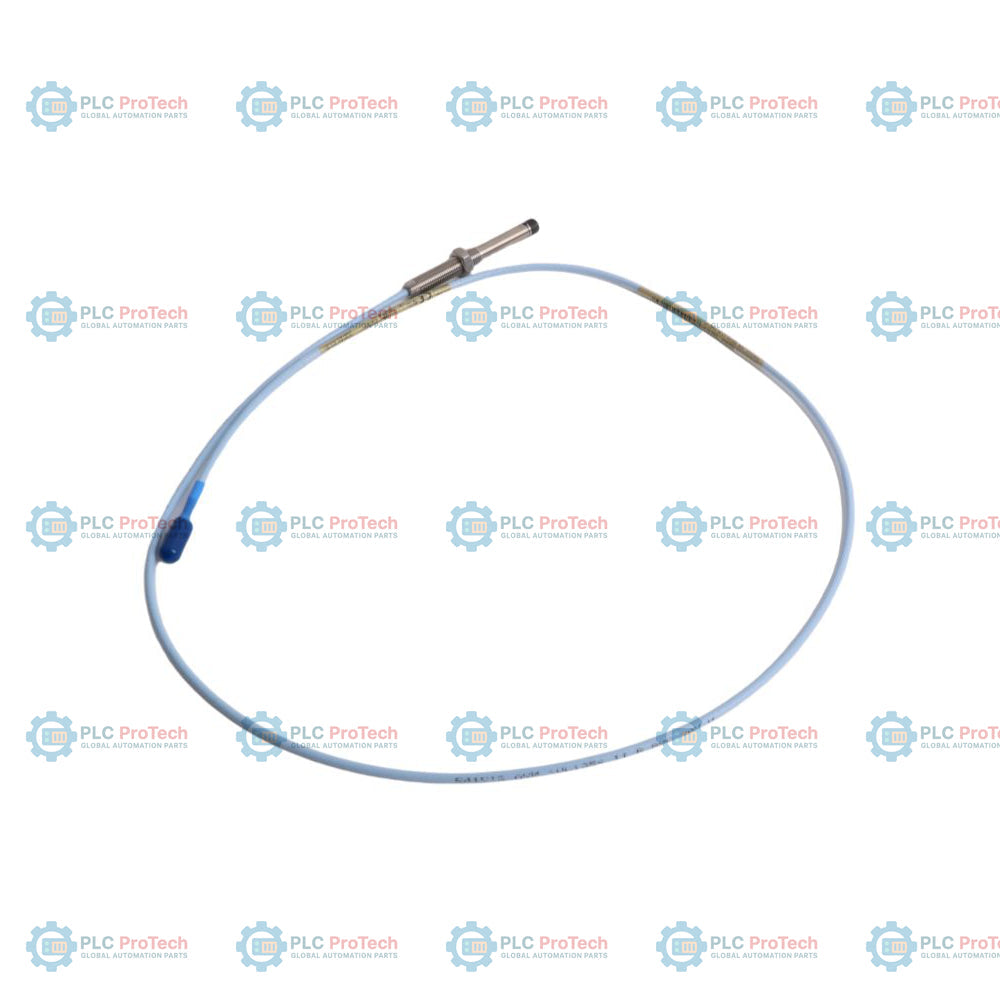

Il Bently Nevada 330101-12-30-10-02-05 è una sonda di prossimità da 8 mm progettata per misurare con precisione, senza contatto, le vibrazioni e lo spostamento dell'albero in macchinari rotanti critici. In quanto componente chiave del sistema di trasduzione di prossimità Bently Nevada 3300 XL da 8 mm, questa sonda utilizza il principio delle correnti parassite per rilevare la distanza statica e dinamica tra la punta della sonda e un bersaglio conduttivo, come l'albero di una macchina.

Questa variante specifica presenta un profilo di filettatura 3/8-24 UNF senza armatura protettiva. È configurata con una lunghezza non filettata di 1.2 pollici (opzione 12), una lunghezza complessiva del corpo di 3.0 pollici (opzione 30) e una lunghezza totale di 1.0 metro (3.3 piedi) (opzione 10). Il cavo è un modello standard non armato terminato con un connettore coassiale ClickLoc miniaturizzato (opzione 02) senza una protezione integrata del connettore. Per garantire l'idoneità alle aree industriali classificate a livello globale, viene fornito con l'opzione di approvazione 05, che comprende gli standard CSA, ATEX e IECEx per aree pericolose.

In un sistema standard di protezione delle macchine, questa sonda si collega a un cavo di prolunga 3300 XL e si interfaccia con un sensore Proximitor della serie 330180. Insieme, formano una catena di misura completamente calibrata che fornisce segnali di uscita lineari ad alta precisione (in genere 7.87 V/mm o 200 mV/mil) direttamente ai moduli di monitoraggio per rack Bently Nevada 3500 o ad altri sistemi di protezione delle macchine.

Caratteristiche

• Diametro standard della punta di 8 mm ottimizzato per la misurazione dello spostamento e delle vibrazioni mediante correnti parassite.
• Configurazione meccanica personalizzata con una sezione non filettata di 1.2 pollici e una lunghezza complessiva del corpo filettato di 3.0 pollici.
• Cavo coassiale standard non armato terminato con un connettore coassiale ClickLoc miniaturizzato placcato in oro.
• Si integra perfettamente nella catena di trasduzione 3300 XL senza richiedere regolazioni della calibrazione quando i componenti sono abbinati.
• Punta robusta in PPS (solfuro di polifenilene) e corpo in acciaio inossidabile AISI 303 per un'elevata resistenza chimica e ambientale.
• O-ring in Viton integrato per creare una tenuta affidabile contro la pressione differenziale tra la punta della sonda e il corpo.

Applicazioni

Diseñada para instalaciones permanentes en maquinaria rotativa crítica; sus aplicaciones típicas incluyen:

• Medición de la vibración radial del eje en turbinas de vapor y gas.
• Monitoreo de la posición axial del eje y del desplazamiento de empuje en compresores y bombas de alta presión.
• Estudios de dinámica del rotor y diagnóstico de maquinaria.
• Monitoreo continuo y protección contra sobrevelocidad en cajas de engranajes, generadores y ventiladores industriales.

Información para pedidos

La serie 330101 de Bently Nevada permite personalizar las dimensiones de la sonda, las configuraciones del cable y las clasificaciones de seguridad. A continuación se detalla el desglose de segmentos para esta configuración específica:

Especificaciones técnicas

Linee guida per l'installazione

Per ottenere misurazioni dinamiche affidabili delle vibrazioni e mantenere la sicurezza elettrica, attenersi alle seguenti raccomandazioni di installazione:

• Distanza della sonda: Montare la sonda con l'appropriata distanza meccanica di offset (in genere 1.27 mm o 50 mil) per centrare il segnale nell'intervallo lineare del sensore Proximitor. Durante la regolazione della distanza, fare riferimento alla curva di calibrazione della tensione CC del sistema.
• Impegno della filettatura: Non superare i limiti massimi di impegno della filettatura. Per la filettatura 3/8-24 UNF, la lunghezza massima consigliata dell'impegno della filettatura è di 0.563 pollici (14.3 mm) per evitare inceppamenti.
• Instradamento dei cavi: Instradare il cavo coassiale attraverso una canalina industriale dedicata o passerelle portacavi per prevenire danni meccanici. Evitare di instradarlo parallelamente alle linee di alimentazione ad alta tensione per ridurre al minimo le interferenze elettromagnetiche.
• Messa a terra: Assicurarsi che il sistema del sensore sia correttamente collegato a terra. La schermatura del cablaggio di campo deve essere collegata a una terra strumentale a punto singolo, in genere all'estremità del rack di monitoraggio, e lasciata flottante presso l'alloggiamento del sensore Proximitor.
• Protezione del connettore: Poiché questa opzione (02) non include un protettore del connettore integrato, assicurarsi che i giunti di collegamento siano avvolti con nastro in silicone autoagglomerante o alloggiati in una scatola di giunzione per impedire l'ingresso di umidità e contaminanti.

Conformità e certificazioni

Questa configurazione specifica (Opzione 05) è conforme ai requisiti globali per le aree pericolose:

• ATEX/IECEx: Certificato per l'uso in aree pericolose delle Zone 0, 1 e 2 (Ex ia IIC T5...T1 Ga, Ex ia IIIC T90 degC...T280 degC Dc, Ex nA IIC T5...T1 Gc, Ex ec IIC T5...T1 Gc).
• CSA: Approvato per aree pericolose di Classe I, Divisione 1 e 2, Gruppi A, B, C e D, se installato secondo il disegno Bently Nevada 141092 o 140979.
• Parametri dell'entità: Approvato per applicazioni a sicurezza intrinseca con i parametri Ui = -28 V, Ii = 140 mA, Pi = 0.91 W, Ci = 1.5 nF, Li = 610 uH quando collegato a circuiti Proximitor certificati.
