Descrizione

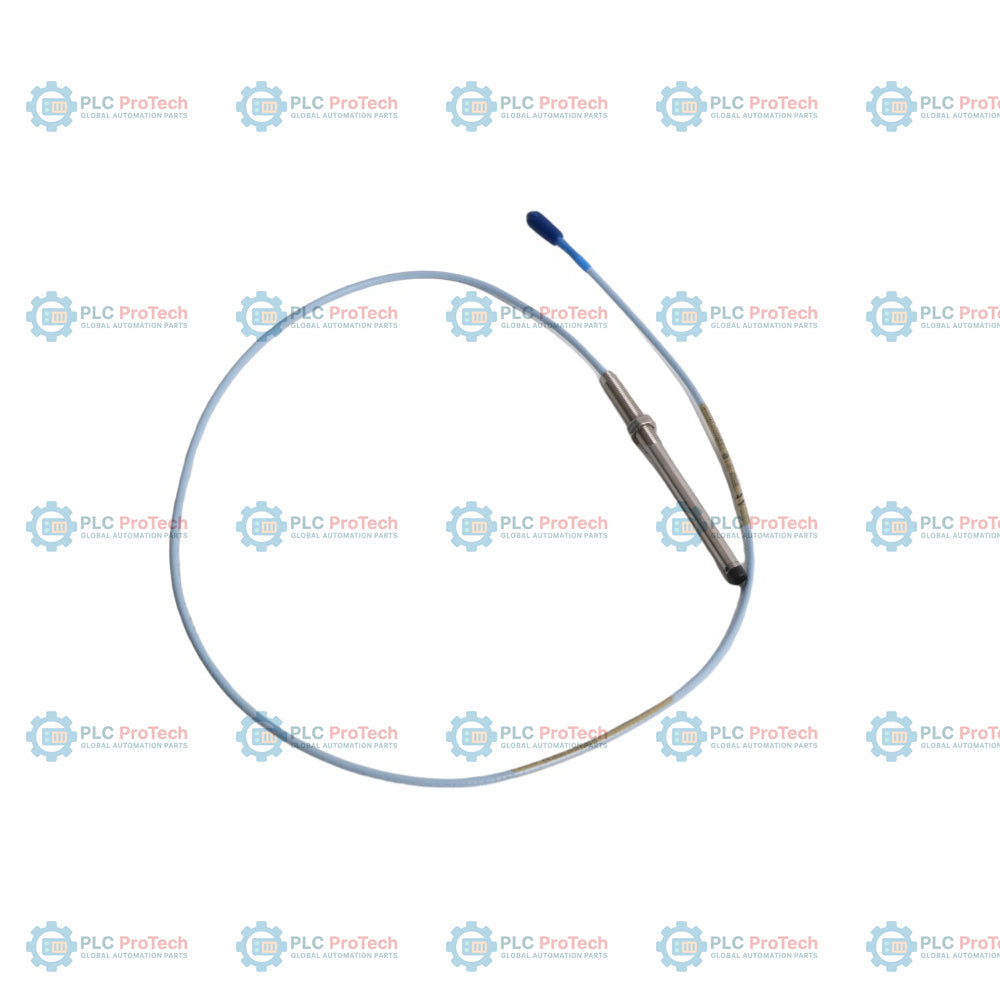

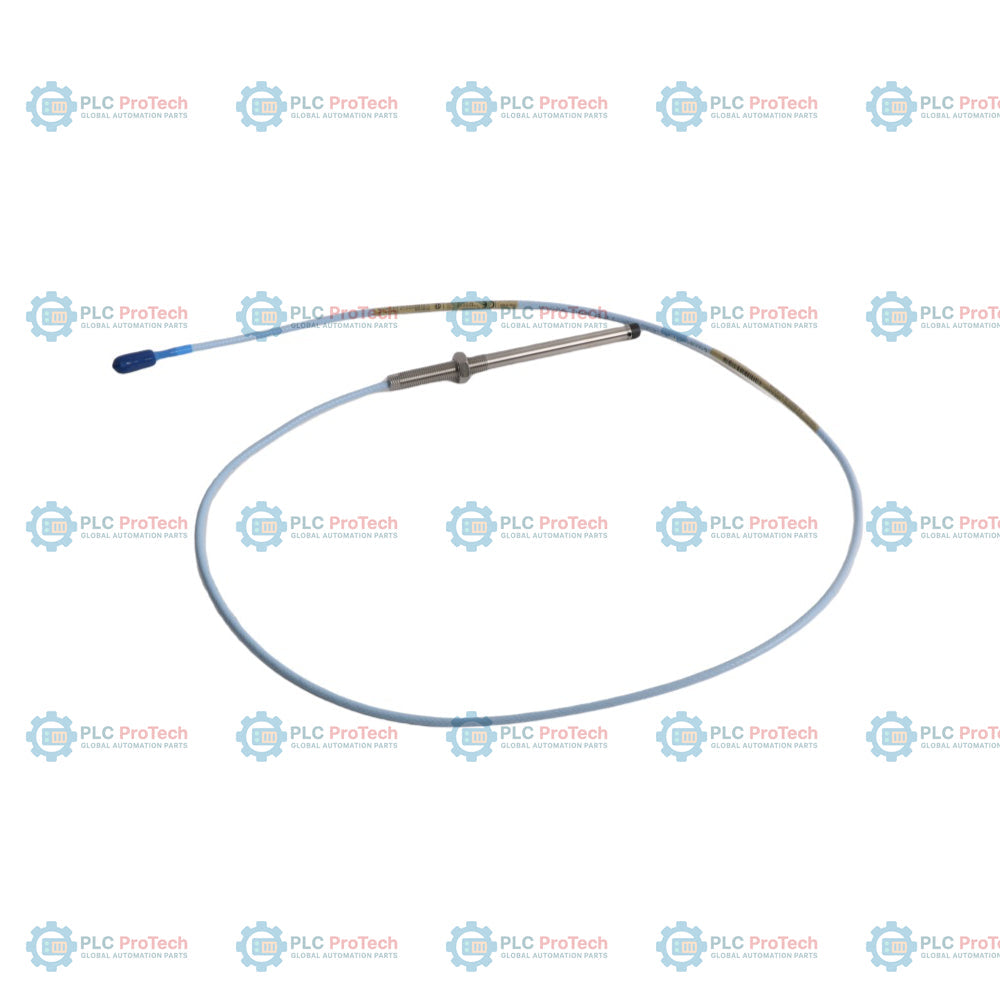

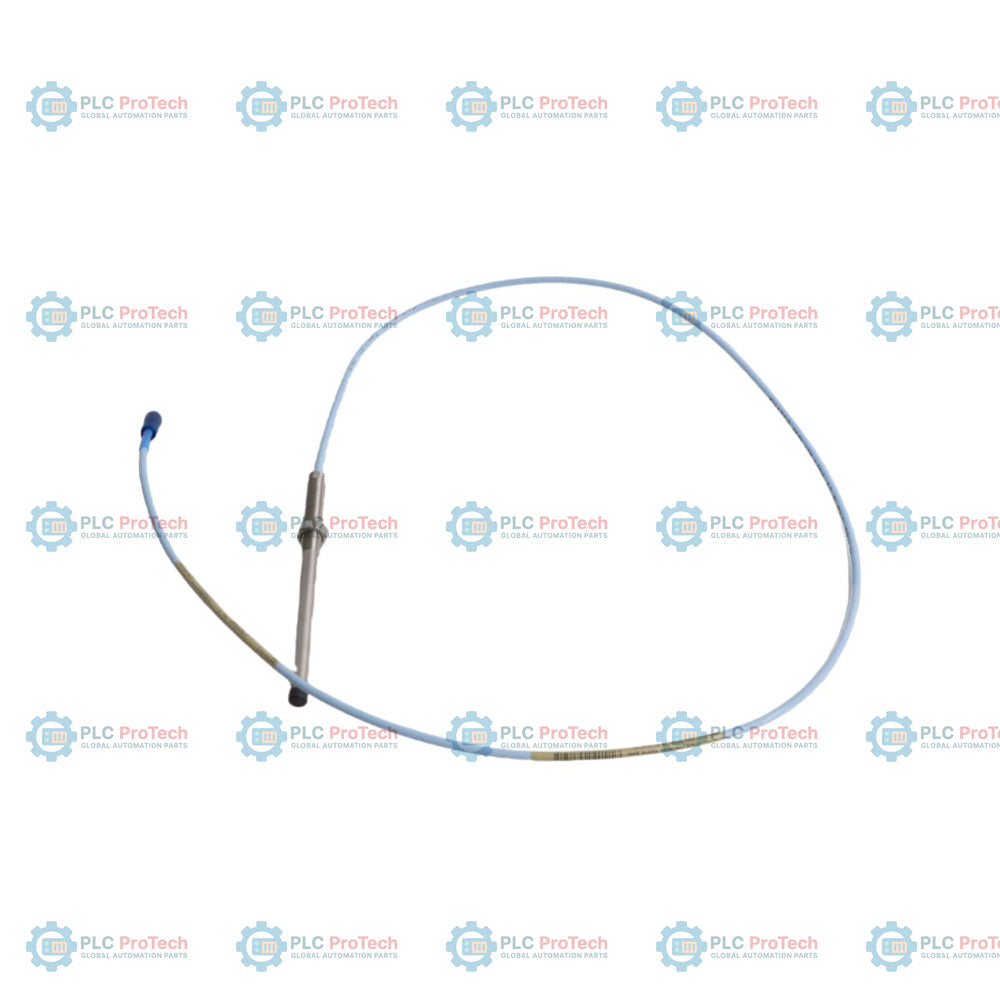

Il Bently Nevada 330101-29-52-10-02-00 è una sonda di prossimità a correnti parassite non armata da 8 mm, appartenente alla famiglia dei sistemi di trasduttori di prossimità 3300 XL da 8 mm. Questo sensore senza contatto è progettato per fornire misurazioni ad alta precisione dello spostamento, della posizione dell’albero e delle vibrazioni su macchinari rotanti critici, come turbine a vapore, turbine a gas, compressori centrifughi e pompe ad alta velocità.

Questa configurazione specifica è definita dai parametri dell’alloggiamento meccanico e del cavo e offre una lunghezza non filettata di 2,9 pollici e una lunghezza complessiva del corpo di 5,2 pollici con filettature 3/8-24 UNF-2A. Presenta una lunghezza totale del cavo di 1,0 metri senza armatura meccanica, terminato con un connettore coassiale ClickLoc miniaturizzato. Questo design non armato è ideale per il passaggio attraverso sistemi di guaine protettive in ambienti di area sicura in cui sono sufficienti le approvazioni standard, distinguendosi dalle varianti con guaine in acciaio armato o certificazioni speciali per zone a rischio.

La sonda funziona secondo il principio delle correnti parassite, generando un campo elettromagnetico ad alta frequenza dalla sua punta da 8 mm. Quando un bersaglio conduttivo in acciaio, come l’albero di una turbina, si muove entro il suo intervallo lineare, le variazioni del campo vengono elaborate da un sensore Proximitor 3300 XL compatibile. Questa variazione viene convertita in un’uscita di tensione lineare altamente stabile, proporzionale alla distanza del traferro, consentendo il monitoraggio continuo delle vibrazioni dinamiche e della posizione statica dell’albero.

Caratteristiche

• Il design a correnti parassite senza contatto garantisce un’usura meccanica nulla e un’affidabilità a lungo termine nelle catene di monitoraggio continuo delle macchine.
• Presenta filettature standard 3/8-24 UNF-2A senza armatura protettiva, ottimizzando l’installazione all’interno di guaine esterne rigide o flessibili.
• Dotata di un cavo coassiale standard di alta qualità da 1,0 metri, terminato con un connettore coassiale ClickLoc miniaturizzato.
• Offre un manicotto non filettato da 2,9 pollici abbinato a una lunghezza complessiva del corpo di 5,2 pollici, per adattarsi a specifiche profondità di inserimento nell’alloggiamento del cuscinetto.
• La punta robusta in solfuro di polifenilene (PPS) e il corpo della sonda in acciaio inossidabile resistono agli ambienti corrosivi delle macchine industriali.

Applicazioni

• Monitoraggio delle vibrazioni radiali e del movimento dinamico dell’albero su turbine industriali ad alta velocità.
• Monitoraggio della posizione assiale (spostamento di spinta) in compressori centrifughi, riduttori e grandi pompe per acqua.
• Misurazione del gioco del film d’olio dei cuscinetti e del movimento strutturale su asset rotanti critici.
• Integrazione nei sistemi di protezione delle macchine della serie 3500 tramite sensori Proximitor e canali I/O appropriati.

Informazioni sull’ordine

Specifiche tecniche

Linee guida per l'installazione

Per garantire la massima precisione di misura e una lunga durata del sistema, installare la sonda secondo le seguenti linee guida:

• Calibrazione del gioco della sonda: Montare la sonda nell'alloggiamento della macchina utilizzando un micrometro o un voltmetro per impostare la tensione iniziale corretta del gioco (in genere -10 Vcc, equivalente a circa 1.27 mm o 50 mil di spazio libero) secondo le procedure di calibrazione del sistema.
• Impegno della filettatura: Mantenere l'impegno della filettatura entro gli standard del settore (la lunghezza massima di impegno della filettatura è 0.563 pollici per filettature 3/8-24). Non serrare eccessivamente durante l'inserimento.
• Protezione del cavo: Instradare il cavo coassiale attraverso una canalina o un sistema di passerelle metalliche dedicato e collegato a terra, per prevenire danni fisici e isolare i segnali del trasduttore dalle interferenze elettromagnetiche (EMI).
• Pratiche di messa a terra: Assicurarsi che la schermatura esterna del cavo di prolunga sia collegata esclusivamente a una messa a terra dello strumento pulita, presso il monitor o il pannello Proximitor. Mantenere l'isolamento sui connettori coassiali all'interno delle scatole morsettiere.
