Descrizione

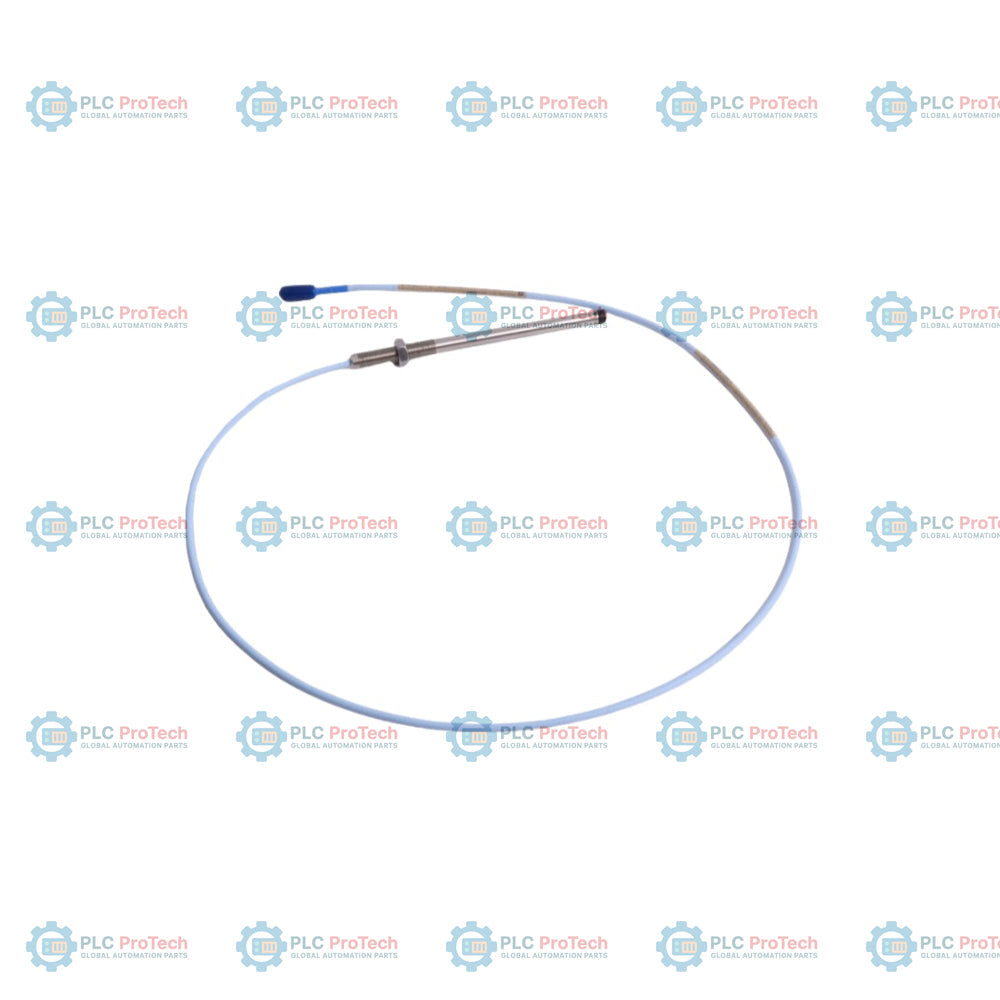

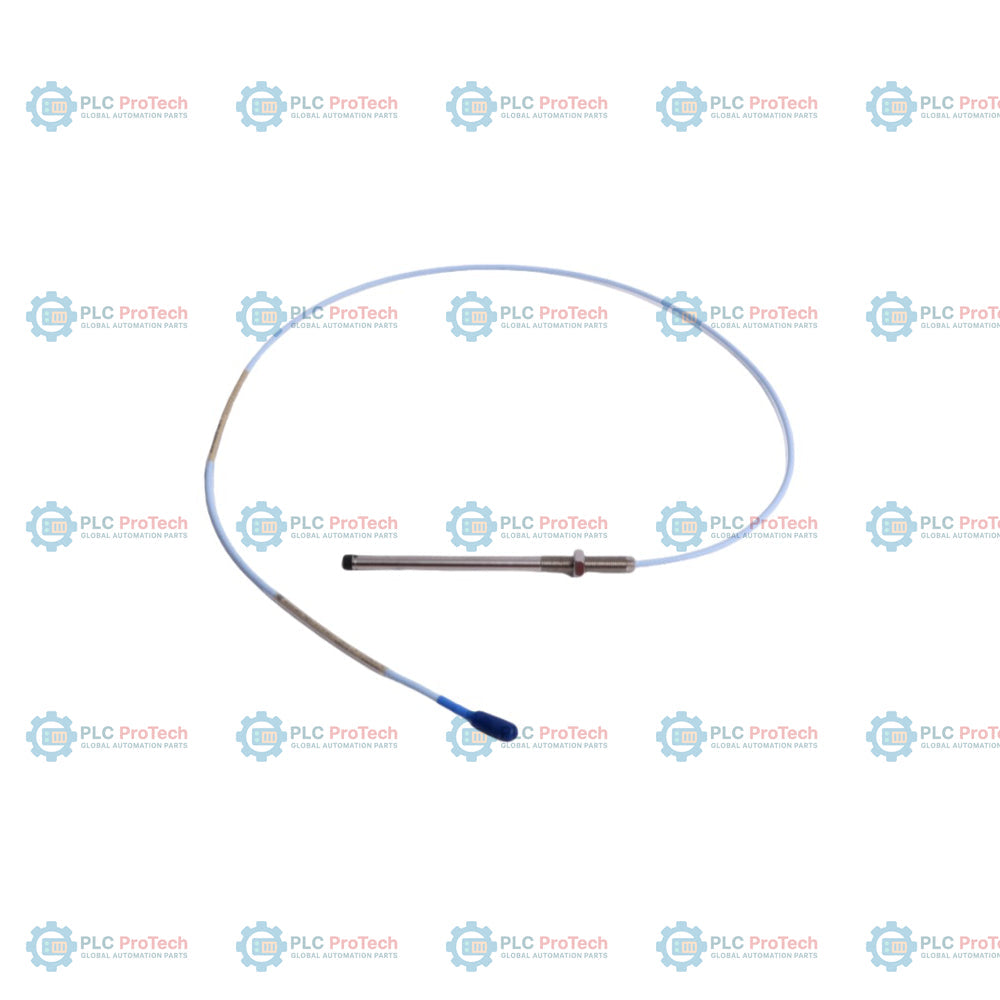

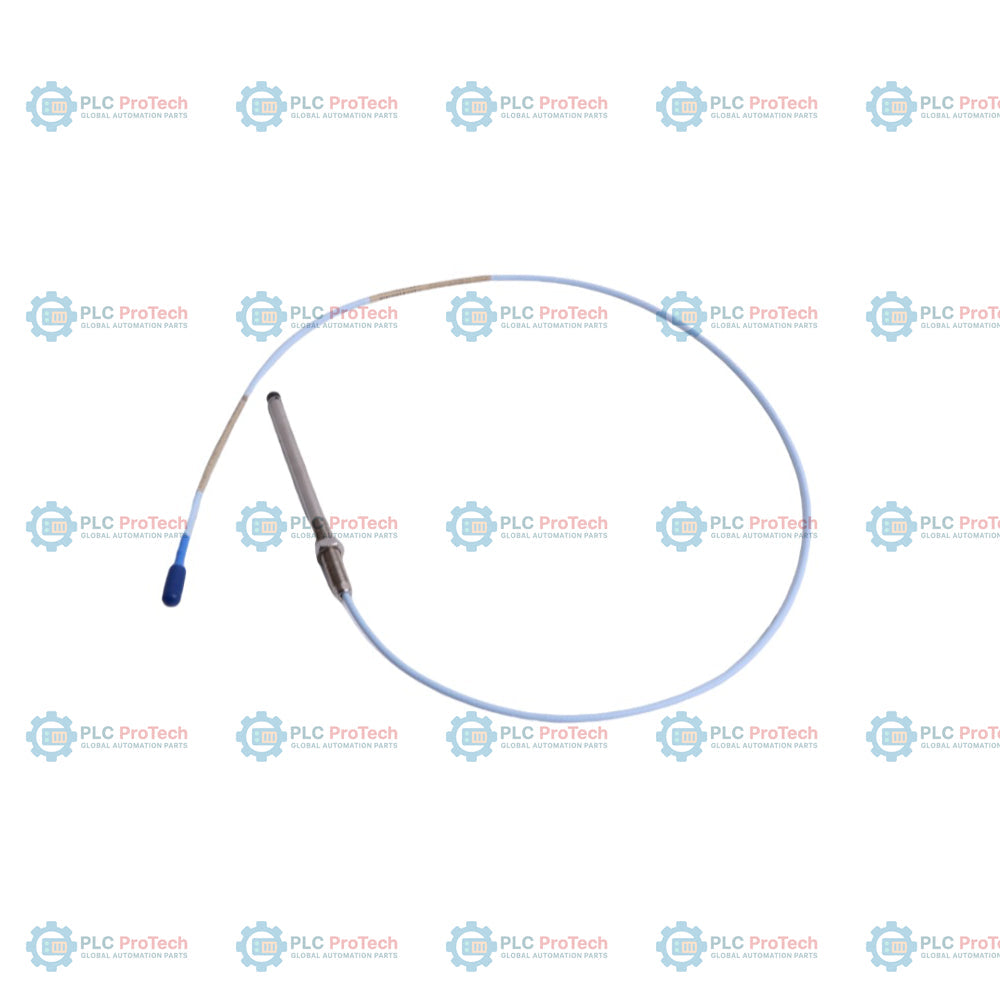

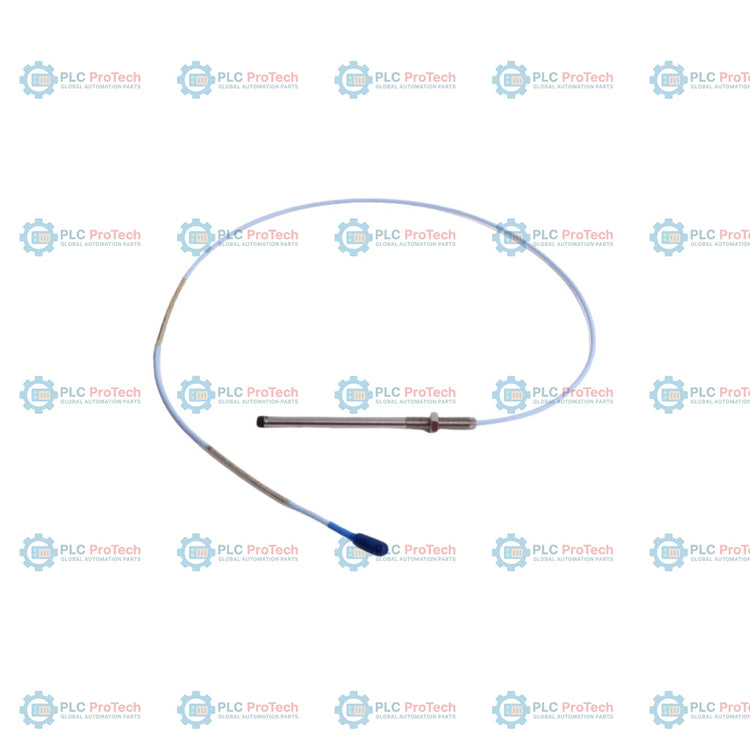

Progettato per il monitoraggio ad alta affidabilità delle vibrazioni e della posizione, il Bently Nevada 330101-33-52-10-12-05 è una robusta sonda di prossimità da 8 mm progettata per eccellere in ambienti industriali estremi. Elemento fondamentale del sistema di trasduttori di prossimità 3300 XL, questo sensore funziona secondo il principio delle correnti parassite per fornire misurazioni senza contatto altamente accurate dello spostamento statico e delle vibrazioni dinamiche dell'albero. A differenza dei modelli standard, questa configurazione specifica presenta una lunghezza non filettata di 3,3 pollici, una lunghezza complessiva dell'involucro di 5,2 pollici, una lunghezza totale di 1,0 metro e utilizza la tecnologia brevettata per cavi FluidLoc di Bently Nevada (opzione 12), che impedisce all'olio lubrificante e ai liquidi di processo di fuoriuscire dalla macchina lungo l'interno del cavo. Inoltre, questa sonda è certificata per aree pericolose secondo le omologazioni dell'opzione 05.

Il sensore è pienamente compatibile con i componenti trasduttori legacy da 5 mm e 8 mm della serie 3300 non-XL, facilitando le sostituzioni durante i cicli di manutenzione. Grazie alla combinazione dello stampaggio proprietario TipLoc e di un involucro rinforzato, offre un'eccezionale protezione fisica e una notevole resistenza strutturale del collegamento sulla punta della sonda, garantendo stabilità termica a lungo termine e resistenza al deterioramento fisico in condizioni operative ad alto stress.

Caratteristiche

• Tecnologia per cavi FluidLoc: Include un cavo FluidLoc brevettato (opzione 12) che impedisce all'olio e ad altri liquidi di processo di fuoriuscire attraverso l'anima interna del cavo.
• Design meccanico robusto: Presenta una lunghezza non filettata di 3,3 pollici e una lunghezza totale dell'involucro di 5,2 pollici, in un corpo in acciaio inossidabile per impieghi gravosi con filettatura 3/8-24 UNF-2A.
• Elevata resistenza alla trazione: Realizzato con struttura CableLoc per offrire una resistenza alla trazione fino a 330 N (75 lbf), assicurando il collegamento tra il corpo della sonda e il cavo.
• Compatibilità intercambiabile: Pienamente compatibile con la serie 3300 XL Proximitor e i cavi di prolunga, eliminando la necessità di calibrare singolarmente i componenti.
• Connessioni placcate in oro: I connettori coassiali ClickLoc scattano in posizione per indicare un bloccaggio meccanico sicuro, resistendo alla corrosione e garantendo una bassa perdita del segnale.
• Certificazione per ambienti pericolosi: Pre-approvato per ambienti esplosivi con omologazioni CSA, ATEX e IECEx (opzione 05).

Applicazioni

• Monitoraggio senza contatto delle vibrazioni radiali e della posizione dell'albero in turbine a vapore e a gas ad alta pressione.
• Misurazioni dello spostamento assiale del rotore e dell'albero all'interno di compressori centrifughi e pompe multistadio.
• Riferimento di fase Keyphasor e monitoraggio della velocità di rotazione su turbomacchine industriali.
• Protezione permanente delle macchine nelle raffinerie di petrolio e gas, negli impianti petrolchimici e negli impianti di generazione elettrica.

Informazioni per l’ordine

Specifiche tecniche

Connessioni e interfacce

Linee guida per l’installazione

• Mantenere una distanza calibrata della sonda (in genere -9 Vdc o 1,27 mm / 50 mil) durante l’installazione per garantire che la misurazione sia centrata nell’intervallo lineare.
• Assicurarsi che la parte non filettata di 3,3 pollici e la lunghezza della custodia di 5,2 pollici entrino nella staffa di montaggio della custodia senza bloccarsi o interferire.
• Utilizzare sempre i valori di coppia consigliati durante l’installazione della sonda per evitare danni alla filettatura.
• Instradare il cavo FluidLoc con un supporto adeguato, evitando curvature strette che superino il raggio di curvatura minimo del nucleo coassiale, e proteggere il collegamento dall’eccessiva esposizione all’olio della macchina.

Conformità e certificazioni

• Certificazioni nordamericane: certificato CSA per aree pericolose di Divisione 1, Divisione 2, Zona 0, Zona 1 e Zona 2.
• Certificazioni europee/internazionali: certificato ATEX e IECEx per atmosfere esplosive se utilizzato con configurazioni di barriera certificate.
