Bently Nevada 330101-00-10-05-02-05 3300 XL Sonda di prossimità da 8 mm

Descrizione

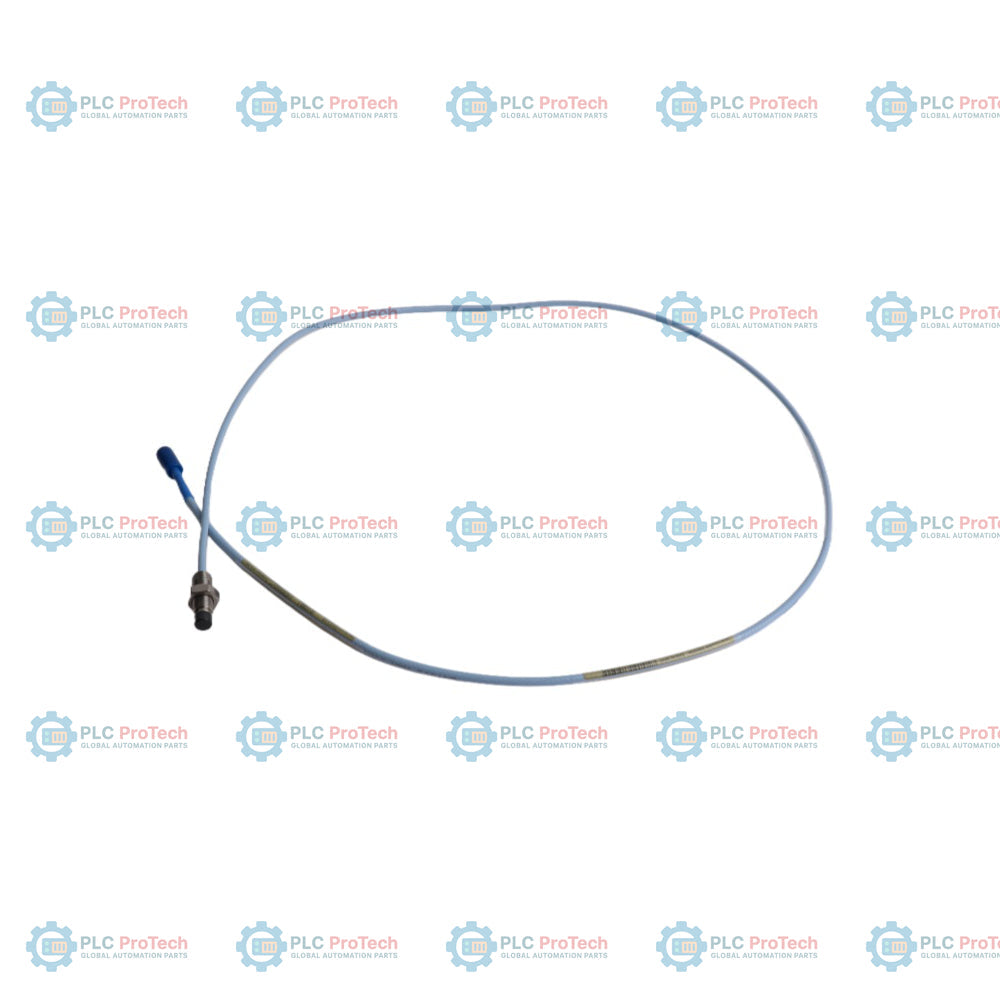

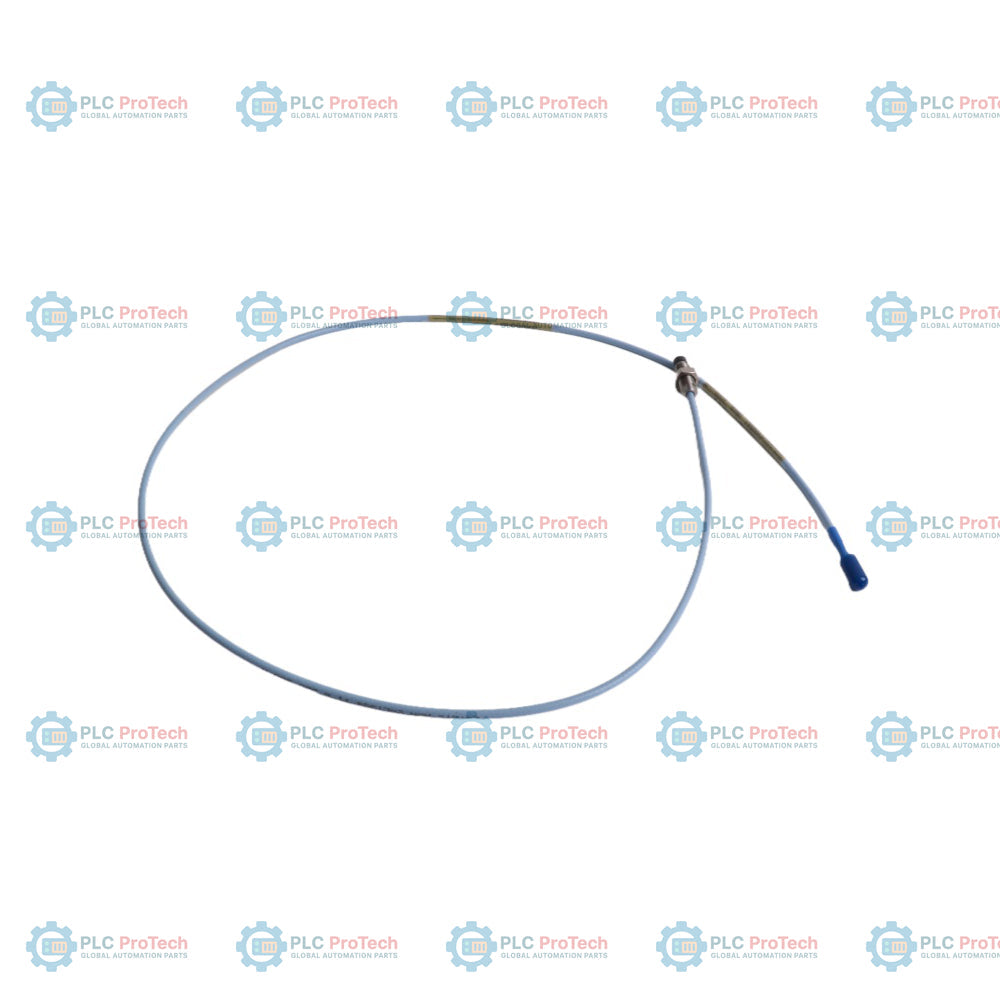

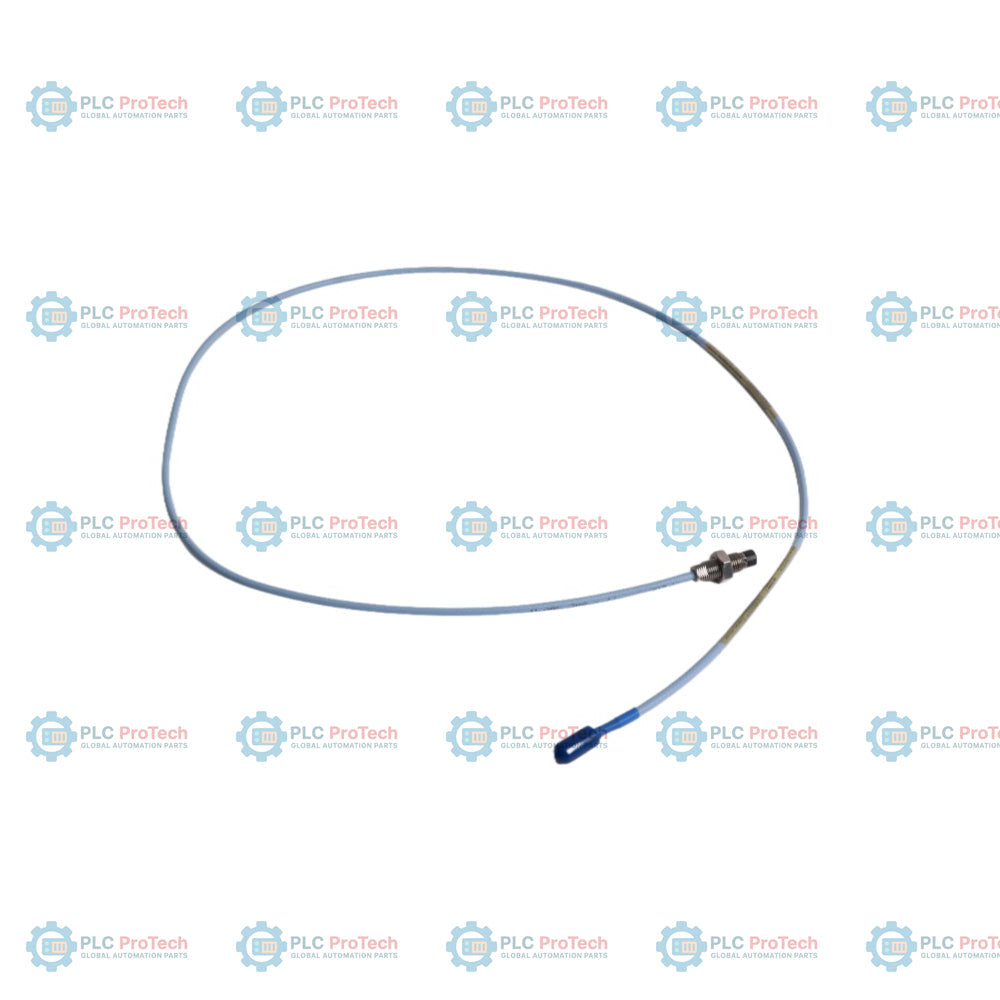

Il Bently Nevada 330101-00-10-05-02-05 è una sonda di prossimità 3300 XL 8 mm ad alta precisione, progettata per fornire misurazioni affidabili senza contatto delle vibrazioni e della posizione dell'albero in ambienti industriali difficili. Questa configurazione specifica presenta una custodia completamente filettata da 1,0 pollici (con una lunghezza non filettata di 0,0 pollici) e un cavo triassiale standard non armato da 0,5 metri (1,6 piedi), terminato con un connettore coassiale miniaturizzato ClickLoc. Certificata secondo l'opzione 05, questa sonda soddisfa i rigorosi requisiti CSA, ATEX e IECEx, rendendola ideale per l'impiego in ambienti pericolosi dove possono essere presenti gas o polveri esplosivi.

Basato sul principio delle correnti parassite, il sistema trasduttore 3300 XL 8 mm fornisce un'uscita in tensione lineare eccezionalmente stabile e proporzionale alla distanza tra la punta della sonda e il materiale target, generalmente acciaio AISI 4140. Questa sonda da 0,5 metri è progettata per catene di protezione continua dei macchinari e si abbina perfettamente a un cavo di prolunga 3300 XL e a un sensore Proximitor della serie 330180 compatibile. Poiché questa variante presenta un corpo completamente filettato senza sezioni della custodia non filettate, è particolarmente adatta per supporti di cuscinetti poco profondi o configurazioni con staffa a filo, dove lo spazio per l'installazione meccanica è fortemente limitato.

Caratteristiche

• Rilevamento preciso a correnti parassite: Presenta un diametro della punta di 8 mm ottimizzato per la misurazione senza contatto dello spostamento e il monitoraggio delle vibrazioni dinamiche.
• Custodia standard completamente filettata: Corpo filettato 3/8-24 UNF-2A con lunghezza complessiva della custodia di 1,0 pollici e lunghezza non filettata di 0,0 pollici, per un'installazione a filo flessibile.
• Connettore coassiale ad alta affidabilità: Dotato di un connettore coassiale miniaturizzato ClickLoc (opzione 02) e di un cavo standard non armato per un'installazione a basso profilo.
• Certificato per aree pericolose: Preapprovato per ambienti esplosivi con certificazioni ATEX, IECEx e CSA (opzione 05).
• Robusta costruzione per ambienti difficili: Punta in solfuro di polifenilene (PPS) ad alta durabilità e custodia in acciaio inossidabile AISI 303/304 resistono a sostanze chimiche, umidità e pressioni elevate.

Applications

This proximity probe is typically deployed across critical heavy industry operations, including:

• Applicazioni
• Questa sonda di prossimità viene generalmente utilizzata in diverse applicazioni industriali pesanti critiche, tra cui:
• Monitoraggio delle vibrazioni dell'albero, dell'espansione termica e dello spostamento assiale di turbine a vapore e a gas.
• Protezione dei rotori di compressori centrifughi, espansori e pompe ad alta velocità.

Controlli del gioco dei cuscinetti a film fluido e monitoraggio dello spessore del film d'olio su apparecchiature rotanti di grandi dimensioni.

Specifiche tecniche

Connessioni e interfacce

Linee guida per l'installazione

Per garantire circuiti di misura precisi e privi di manutenzione, attenersi alle seguenti procedure ingegneristiche standard:

• Verificare che il materiale dell'obiettivo sia acciaio AISI 4140, poiché il sistema trasduttore standard 3300 XL è calibrato in fabbrica per questa lega. Se si utilizzano leghe alternative per l'albero, è necessaria una ricalibrazione personalizzata del sensore Proximitor.
• Avvitare prima manualmente la sonda nella staffa di montaggio o nella parete dell'alloggiamento per evitare di danneggiare la filettatura. Serrare a una coppia standard di 7.5 N-m (66 in-lbf) e bloccare in posizione con un controdado.
• Stabilire il traferro obiettivo della sonda (in genere 1.27 mm o 50 mil) monitorando l'uscita in tensione CC del sensore Proximitor (il traferro obiettivo indica -10 Vdc su una curva di calibrazione standard).
• Assicurarsi che i connettori coassiali ClickLoc siano puliti, asciutti e privi di olio. La presenza di umidità o sporco all'interno dell'accoppiamento coassiale provoca rumore del segnale ad alta frequenza o deriva della misurazione.
• Mantenere un raggio minimo di curvatura del cavo di 25.4 mm (1.0 pollice) durante la sistemazione e il posizionamento finali del cavo all'interno di condotti protettivi o canaline portacavi.

Conformità e certificazioni

• CSA/cNRTLus: Classe I, Zona 0: AEx/Ex ia IIC T5...T1 Ga; Classe I, Gruppi A, B, C, D; Classe II, Gruppi E, F, G; Classe III (se installato con barriere approvate secondo il disegno 141092).
• ATEX/IECEx: Ex ia IIC T5...T1 Ga, Ex ia IIIC T90C...T280C Dc; EPL Ga e Gc. Ex nA IIC T5...T1 Gc, Ex ec IIC T5...T1 Gc (se installato secondo il disegno 140979 per sicurezza aumentata o apparecchiature non incendive).
• Direttiva EMC: conforme alla Direttiva EMC dell'Unione Europea 2014/30/UE, alle norme EN 61000-6-2 (immunità per ambienti industriali) e EN 61000-6-4 (emissioni).
• Direttiva RoHS: conforme alla Direttiva europea 2011/65/UE sulle sostanze soggette a restrizioni.
• Sicurezza funzionale: certificato SIL 2 secondo la norma IEC 61508 (HFT=0); predisposto per SIL 3 con array di sensori ridondanti (HFT=1).
