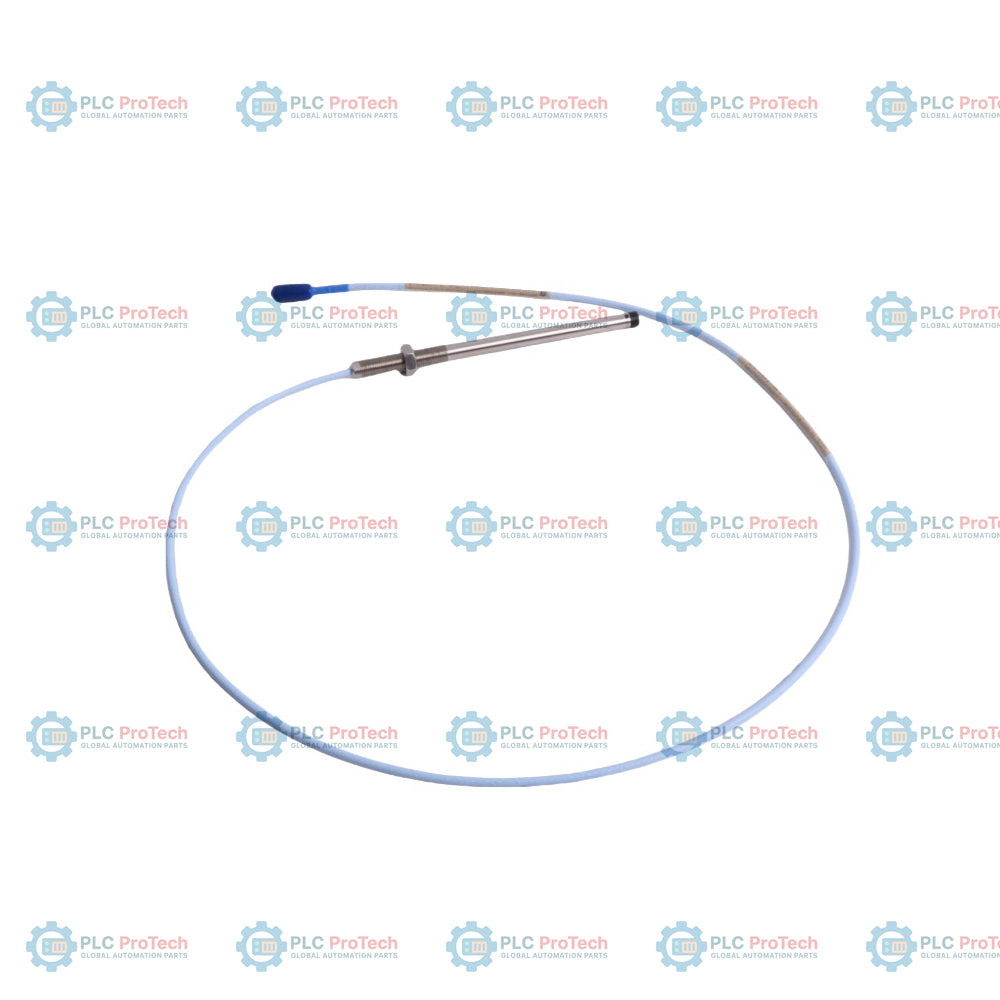

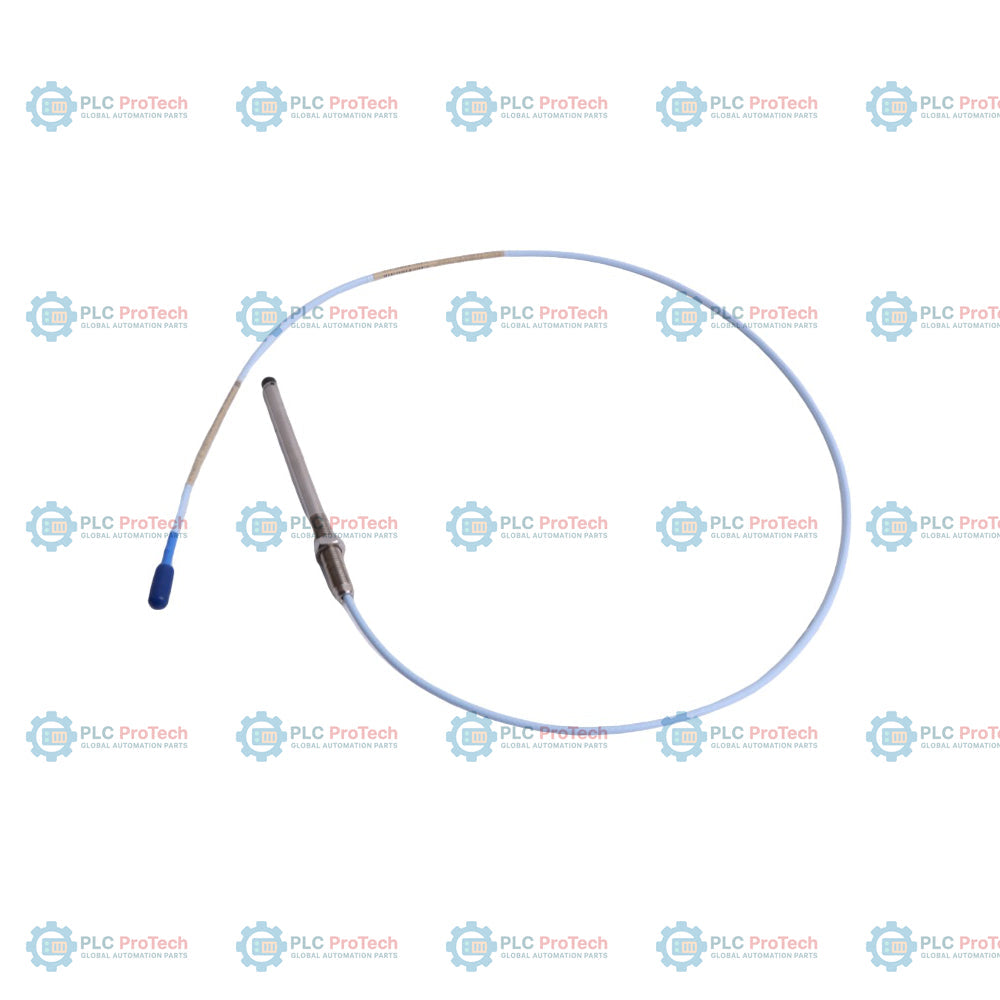

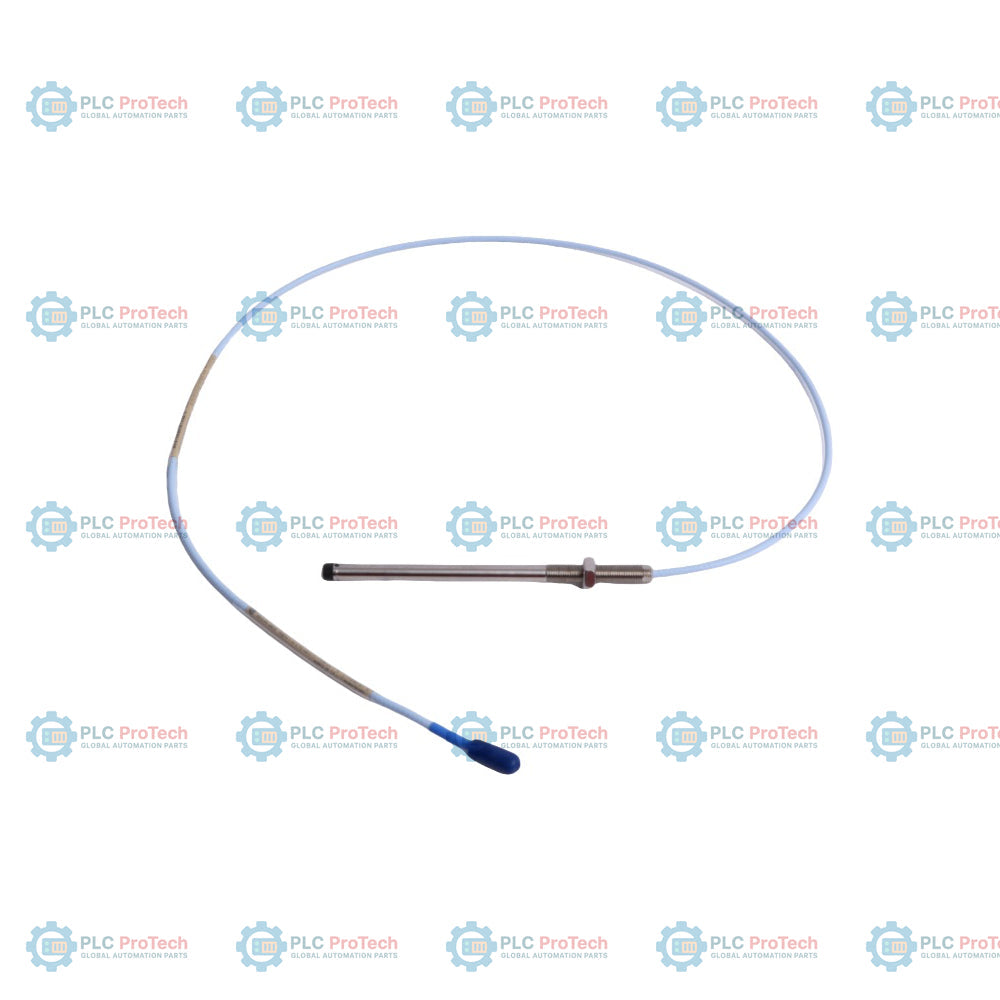

Bently Nevada 330101-33-53-10-12-05 3300 XL Sonda di prossimità da 8 mm

Descrizione

330101-33-53-10-12-05: Sonda di prossimità 3300 XL da 8 mm, filettatura 3/8-24 UNF, opzione 33 per la lunghezza non filettata, opzione 53 per la lunghezza del corpo, connettore ClickLoc con cavo FluidLoc dell'opzione 12, opzione 05 CSA/ATEX/IECEx.

A differenza delle configurazioni standard che utilizzano cavi coassiali di base, questa variante integra un cavo FluidLoc specializzato (opzione 12), progettato per impedire la migrazione dei fluidi lungo l'interno della guaina del cavo. Ciò rende la sonda adatta alle applicazioni in cui l'olio del cuscinetto o altri fluidi della macchina devono essere contenuti in condizioni di pressione differenziale. La sonda presenta un corpo filettato 3/8-24 UNF non armato, con una sezione non filettata di 3,3 pollici e una lunghezza complessiva del corpo di 5,3 pollici, lasciando una parte filettata di montaggio di 2,0 pollici. Si interfaccia con un sensore Proximitor 3300 XL e con cavi di prolunga standard in una configurazione di sistema con lunghezza totale di 1,0 m, fungendo da trasduttore a correnti parassite senza contatto per misurare le vibrazioni dell'albero e lo spostamento assiale.

Caratteristiche

• Il cavo FluidLoc dell'opzione 12 impedisce ai fluidi di processo o all'olio del cuscinetto di migrare lungo l'interno della guaina del cavo.
• L'opzione 33 specifica una lunghezza non filettata di 3,3 pollici (84 mm) abbinata a una lunghezza complessiva del corpo di 5,3 pollici (135 mm).
• Corpo filettato 3/8-24 UNF in acciaio inossidabile 303, senza armatura esterna.
• Connettore coassiale ClickLoc miniaturizzato senza protezione del connettore, per una connessione verificata tramite clic.
• Pacchetto di approvazione dell'ente, opzione 05, certificato per installazioni in aree pericolose CSA, ATEX e IECEx.
• Punta della sonda in solfuro di polifenilene (PPS) con stampaggio TipLoc per un robusto fissaggio meccanico.
• Lunghezza totale standard del cavo di 1,0 m (3,3 piedi), che richiede un cavo di prolunga abbinato per completare il circuito del trasduttore.

Applicazioni

• Macchinari rotanti per l'industria petrolifera e del gas, incluso il monitoraggio dello spostamento del rotore di compressori e pompe.
• Misurazione delle vibrazioni dell'albero nella sede del cuscinetto di turbine a vapore e a gas.
• Installazioni con attraversamento della carcassa ad alta pressione che richiedono prestazioni di barriera antiolio FluidLoc.
• Installazioni per la protezione di macchinari rotanti critici che richiedono certificazioni ATEX/IECEx per aree pericolose.

Informazioni per l'ordinazione

Specifiche tecniche

Connessioni e interfacce

Il cavo della sonda termina con un connettore coassiale miniaturizzato ClickLoc placcato in oro. Questo connettore si collega direttamente a un cavo di prolunga 3300 XL applicando una leggera forza manuale finché non si avverte uno scatto, stabilendo un percorso del segnale RF coassiale verso il sensore Proximitor.

Linee guida per l'installazione

• Distanza della sonda: Montare la sonda mantenendo la distanza fisica (in genere 1,27 mm o 50 mil per la calibrazione a metà intervallo) rispetto alla superficie target. Verificare la tensione di distanza utilizzando un multimetro sull'uscita del Proximitor prima di serrare le filettature della custodia.
• Instradamento dei cavi: Mantenere un raggio minimo di curvatura del cavo di 25,4 mm (1,0 in). Instradare i cavi della sonda e di prolunga lontano dalle linee CA ad alta tensione per prevenire interferenze elettriche.
• Tenuta ai fluidi: Questa variante FluidLoc impedisce la migrazione dei fluidi lungo il cavo, ma la prassi standard impone di sigillare le porte di ingresso delle sonde e le scatole di giunzione contro l'ingresso di umidità dall'esterno.
• Limiti di coppia: Non superare la coppia massima nominale di installazione di 11,2 Nm (100 in-lbf) per le custodie standard della sonda 3/8-24 UNF con montaggio anteriore. Un serraggio eccessivo può danneggiare la custodia o le filettature.

Conformità e certificazioni

• CSA: Certificato secondo gli standard canadesi e statunitensi per luoghi pericolosi.
• ATEX/IECEx: Certificazioni di sicurezza intrinseca e antideflagranti per atmosfere con gas/polveri delle Zone 0, 1 e 2, se installato secondo i disegni del sistema.
