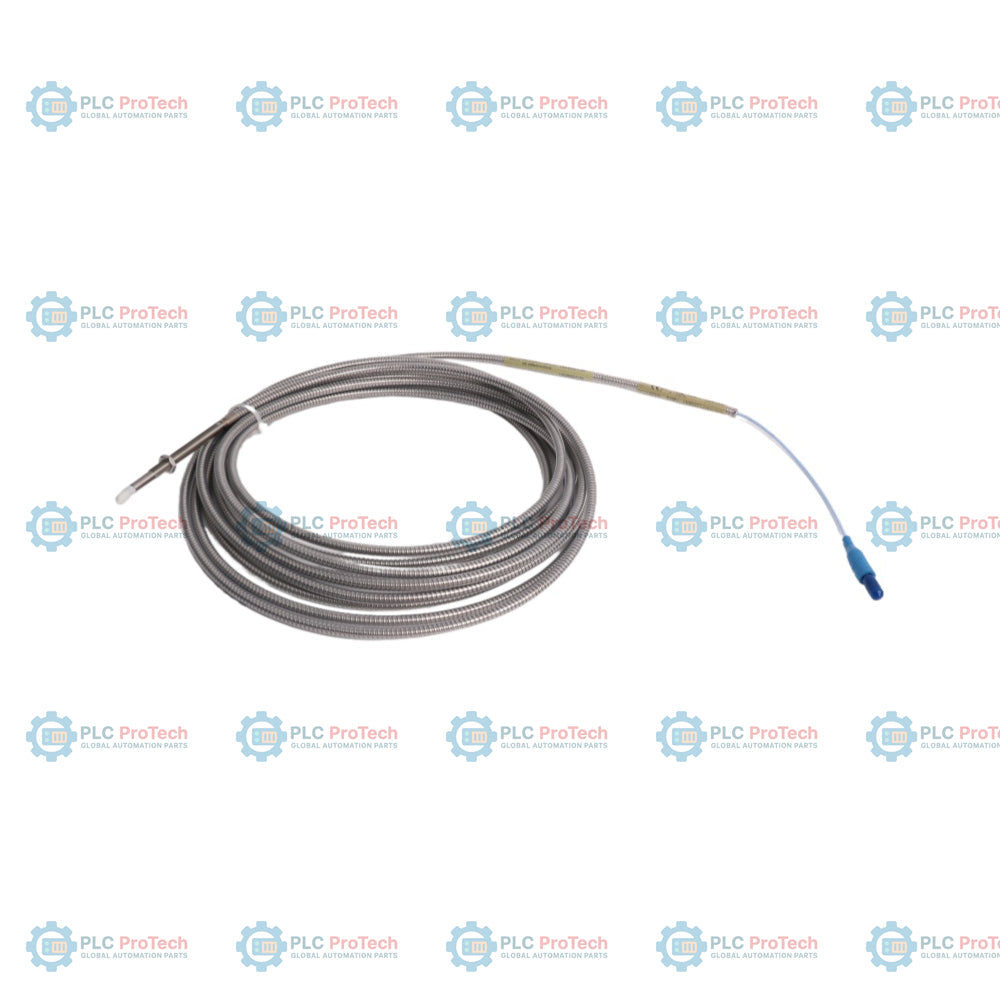

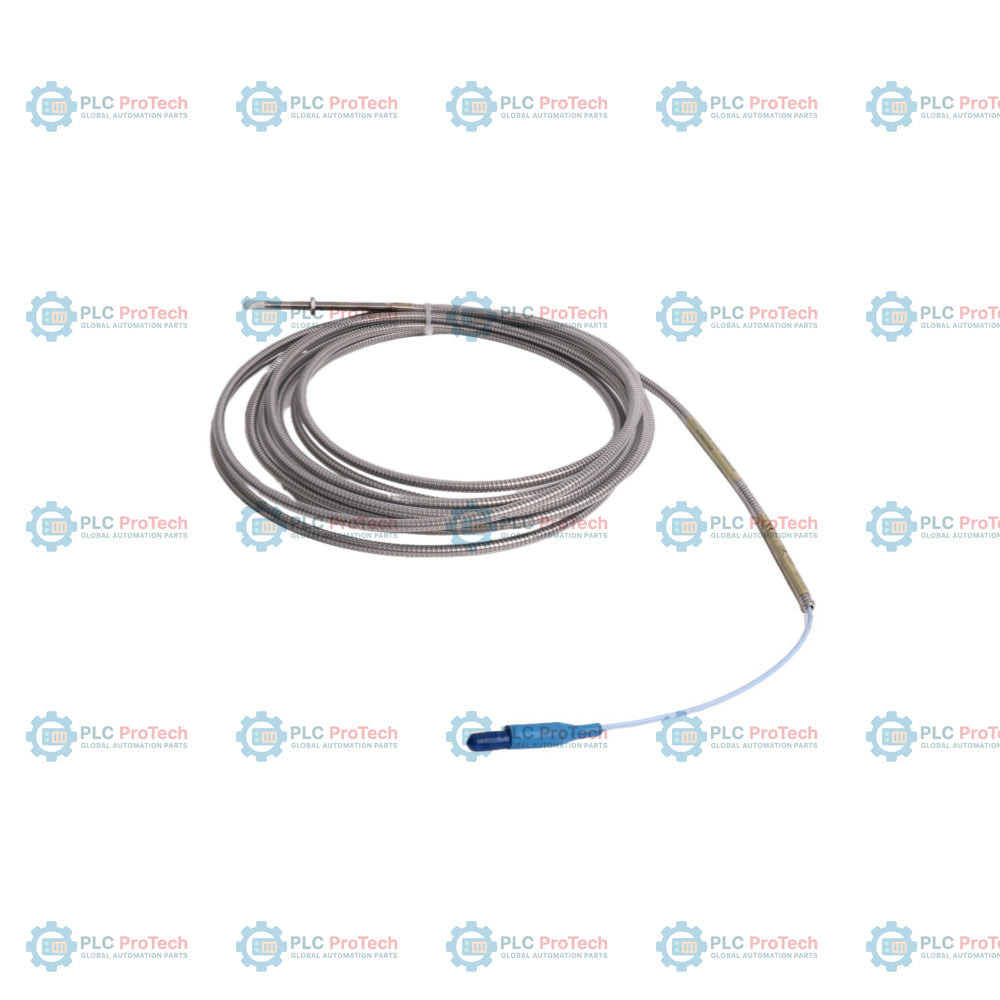

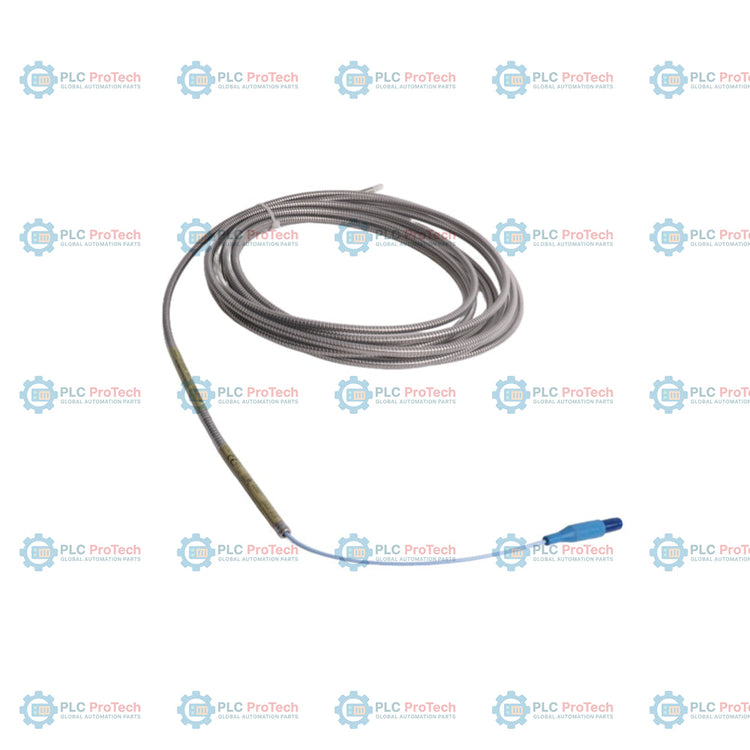

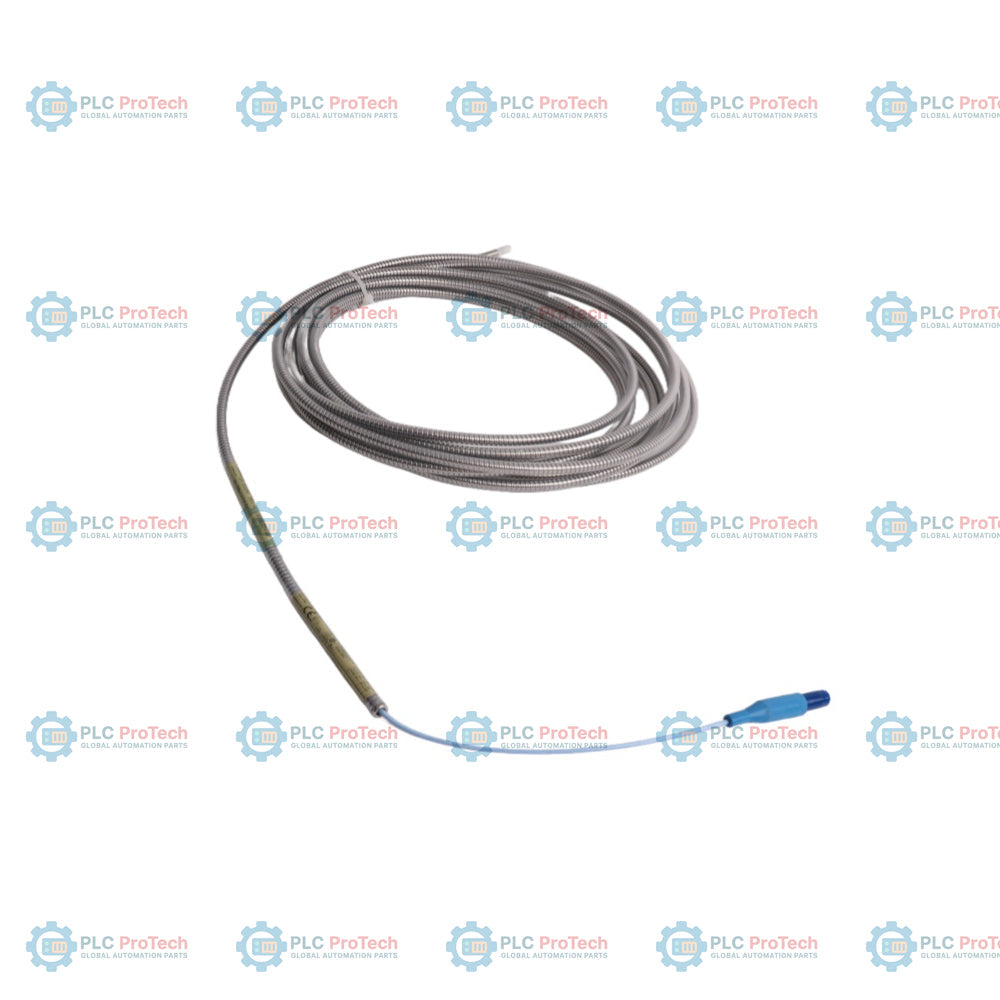

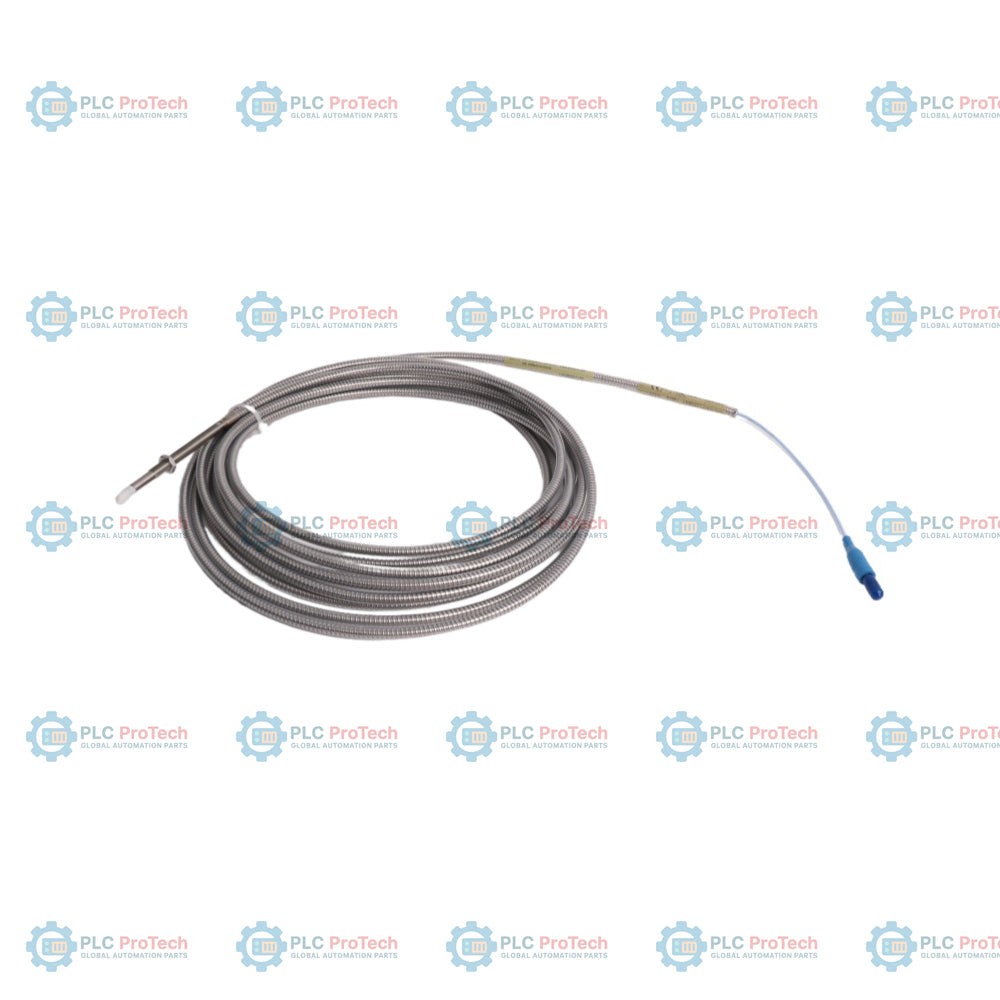

Bently Nevada 330904-02-14-05-02-05 3300 XL NSv Sonda di prossimità

Descrizione

330904-02-14-05-02-05 è una sonda di prossimità 3300 XL NSv configurata con un corpo filettato M8 x 1 (con armatura), una lunghezza non filettata di 0,2 pollici (Opzione 02), una lunghezza totale del corpo di 1,4 pollici (Opzione 14) e una lunghezza del sistema di 0,5 m (Opzione 05). Questa unità è dotata di un connettore ClickLoc standard (Opzione 02) ed è omologata per ambienti in aree pericolose con omologazioni multiple degli enti (Opzione 05). Il sistema trasduttore di prossimità 3300 XL NSv è progettato per applicazioni in cui i sistemi Bently Nevada standard da 5 mm e 8 mm sono limitati da vincoli dovuti a controalesatura, vista laterale o vista posteriore. Questa sonda viene utilizzata frequentemente per misurare vibrazioni radiali e posizione assiale su apparecchiature ad alta velocità, macchinari con alesaggio ridotto e turbine aeroderivative, dove la geometria del target è limitata o i diametri degli alberi sono inferiori a 51 mm.

Caratteristiche

• Sonda 3300 XL NSv, filettatura M8 x 1, con armatura in acciaio inossidabile
• Lunghezza non filettata di 0,2 pollici (Opzione 02)
• Lunghezza del corpo di 1,4 pollici (Opzione 14)
• Lunghezza totale del sistema di 0,5 m (Opzione 05)
• Connettore coassiale miniaturizzato ClickLoc, cavo standard (Opzione 02)
• Omologazioni multiple degli enti per aree pericolose (Opzione 05)
• Progettata per macchinari con cuscinetti a film fluido e applicazioni con target di piccole dimensioni

Applicazioni

• Misure delle vibrazioni radiali e della posizione radiale
• Misure della posizione assiale (spinta)
• Misure del tachimetro e della velocità zero
• Segnali di riferimento di fase (Keyphasor)
• Turbine aeroderivative e compressori di gas di processo
• Macchinari con alesaggio ridotto e riduttori ad alta velocità

Informazioni per l'ordine

Opzione	Codice	Descrizione
Numero di parte ordinabile	330904-02-14-05-02-05	Sonda di prossimità 3300 XL NSv
A - Lunghezza non filettata	02	0,2 pollici (secondo il PDF)
B - Lunghezza del corpo	14	1,4 pollici (secondo il PDF)
C - Lunghezza totale	05	0.5 m
D - Connettore	02	Coassiale miniaturizzato ClickLoc, cavo standard
E - Omologazione dell'ente	05	Omologazioni multiple (CSA, ATEX, IECEx)

Specifiche tecniche

Produttore	Bently Nevada (Baker Hughes)
Numero di parte	330904-02-14-05-02-05
Tipo di sistema	Trasduttore di prossimità 3300 XL NSv
Diametro della sonda	5 mm
Dimensione della filettatura	M8 x 1
Materiale della sonda	Acciaio inossidabile AISI 304
Intervallo lineare	1,5 mm (60 mil)
Distanza consigliata	1,0 mm (40 mil)
Temperatura di esercizio	Da -55 °C a +177 °C
Tipo di cavo	Coassiale da 75 Ohm, isolato in FEP
Connettore	Coassiale miniaturizzato ClickLoc
Omologazioni degli enti	Multiple (CSA, ATEX, IECEx)

Linee guida per l'installazione

• Assicurarsi che le lunghezze complessive del cavo di prolunga e della sonda corrispondano ai requisiti di lunghezza totale del sistema dello specifico sensore Proximitor.
• Il sensore Proximitor deve essere installato in un ambiente con un grado di protezione di almeno IP54.
• Installare secondo i disegni delle aree pericolose di Bently Nevada per garantire una corretta messa a terra e schermatura.
• Utilizzare appositi protettori dei connettori sull'interfaccia tra sonda e cavo di prolunga per garantire l'isolamento ambientale.
