Descrizione

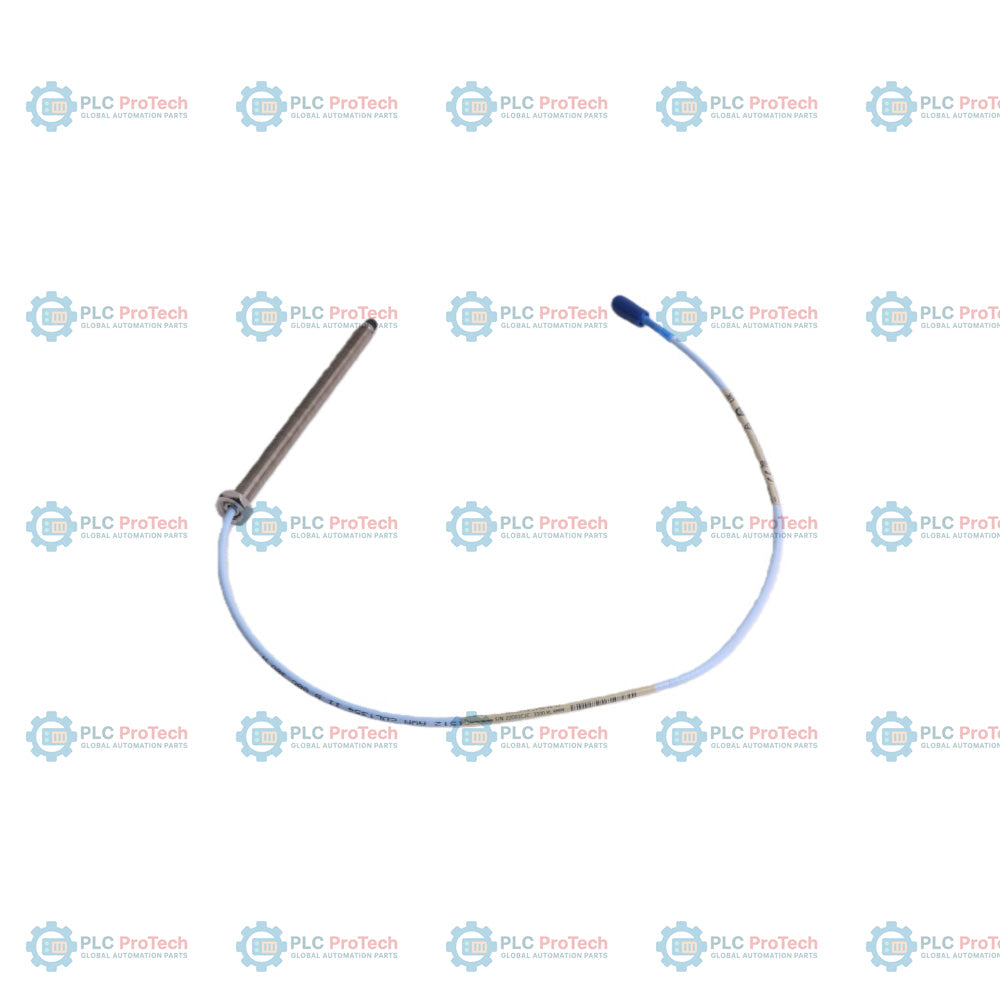

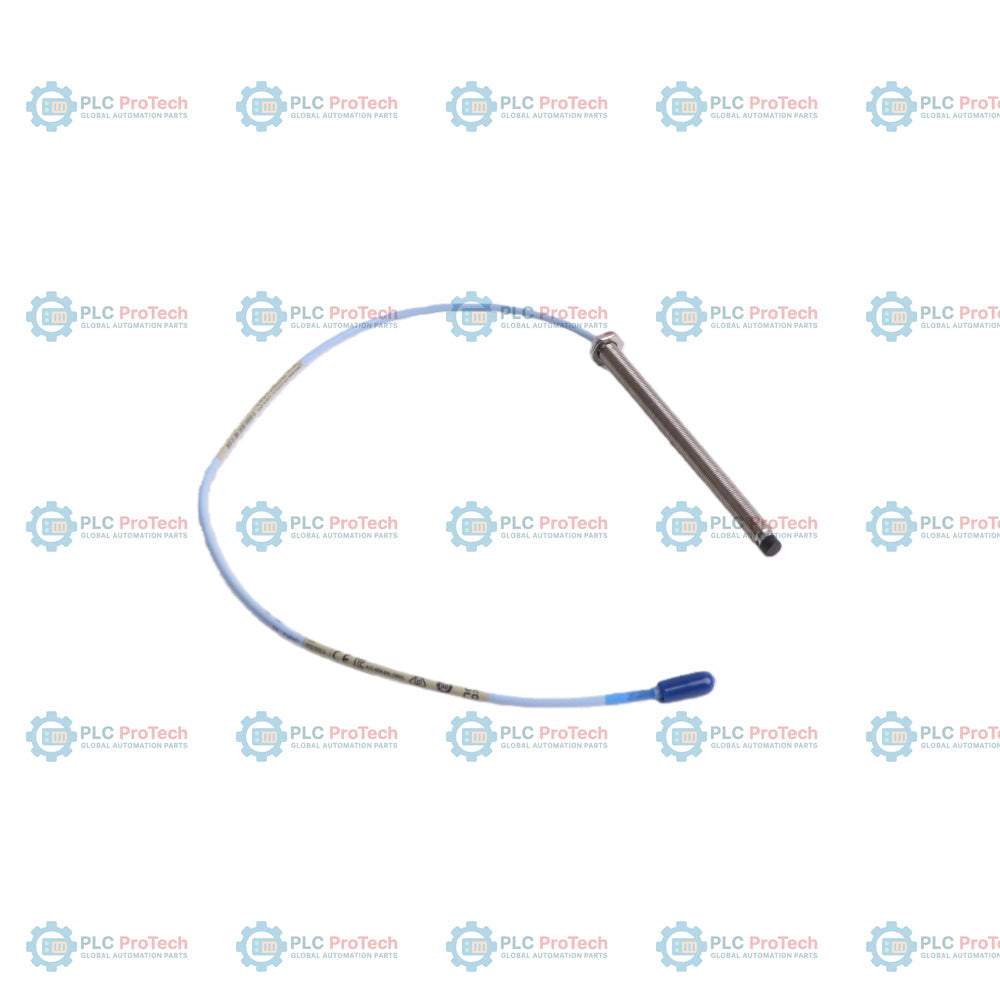

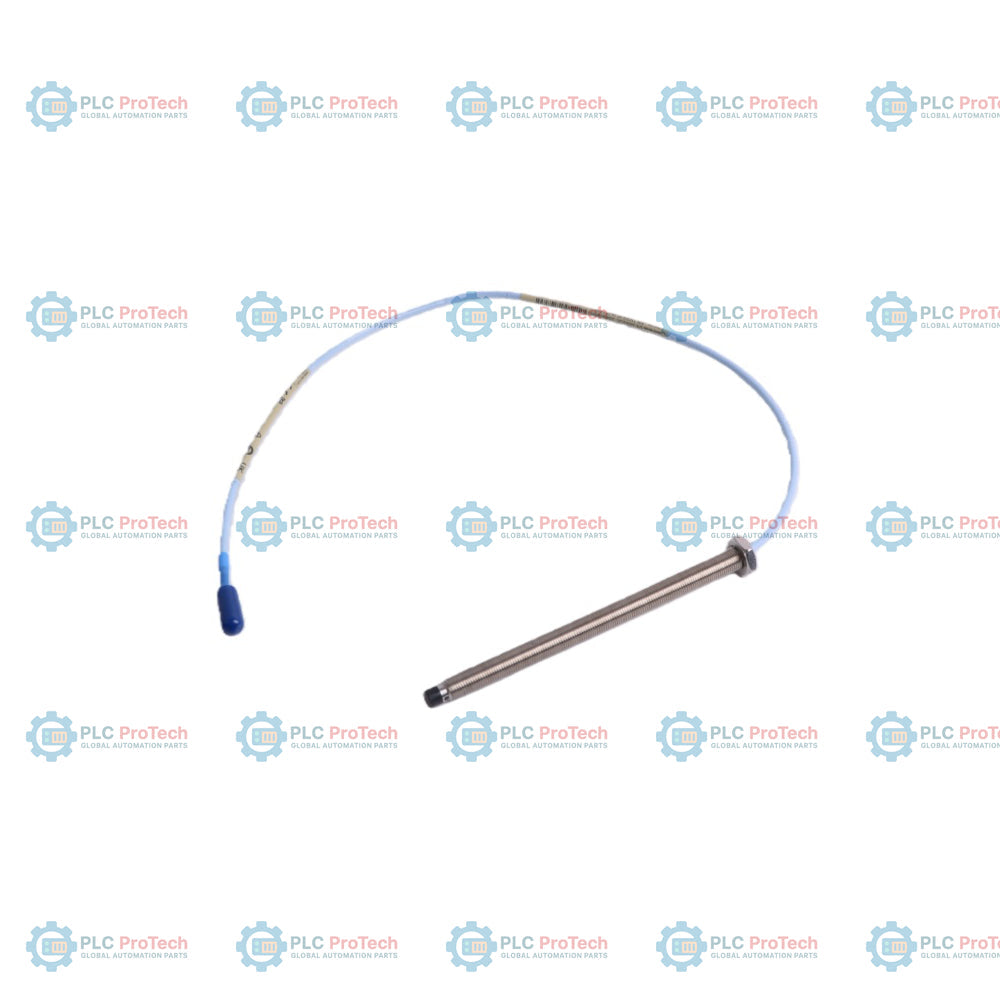

I sistemi di protezione delle macchine e di monitoraggio delle condizioni dipendono fortemente da misurazioni precise delle correnti parassite, fornite dal sensore trasduttore 330103-00-14-50-02-00 come componente essenziale della serie Bently Nevada 3300 XL. Progettata per ambienti industriali impegnativi, questa sonda di prossimità da 8 mm converte le vibrazioni fisiche dell'albero e gli spostamenti di posizione in segnali elettrici per il monitoraggio continuo degli asset e i sistemi di strumentazione per la supervisione delle turbine (TSI).

Le caratteristiche ingegneristiche includono un metodo di stampaggio TipLoc brevettato, che crea un legame eccezionalmente resistente tra la punta della sonda e il corpo della sonda. Il gruppo cavo è fissato mediante un design CableLoc che garantisce una resistenza alla trazione di 330 N, riducendo al minimo il rischio di distacco o perdita del segnale causato da intense vibrazioni meccaniche o da sollecitazioni accidentali durante il posizionamento dei cavi. Dotata di un cavo coassiale standard e di un connettore ClickLoc miniaturizzato, questa sonda semplifica l'integrazione con i cavi di prolunga standard dei sensori di prossimità e con i moduli driver.

Questo sensore è completamente retrocompatibile e offre un'intercambiabilità elettrica e meccanica senza soluzione di continuità con le precedenti sonde di prossimità da 8 mm non XL. Ciò facilita gli aggiornamenti e le sostituzioni dirette senza richiedere modifiche ai modelli di montaggio esistenti a quattro fori o una ricalibrazione approfondita dei canali dei rack di monitoraggio precedenti.

Caratteristiche

• Stampaggio TipLoc brevettato: Crea un legame chimico e fisico tra la punta della sonda e l'involucro, impedendo l'ingresso di umidità e la separazione meccanica.
• Design CableLoc: Offre una resistenza alla trazione di 330 N (75 lbf) nel punto di giunzione tra cavo e sonda, per resistere alle applicazioni soggette a forti vibrazioni.
• Connettore coassiale ClickLoc: Il collegamento coassiale miniaturizzato standard garantisce una connessione sicura e a basse perdite, con innesto a scatto.
• Compatibilità con i sistemi precedenti: Si adatta ai modelli di montaggio standard a 4 fori e mantiene l'allineamento della calibrazione elettrica con i sistemi Bently Nevada da 8 mm delle generazioni precedenti.
• Involucro resistente alla corrosione: Realizzato in acciaio inossidabile di alta qualità per resistere agli ambienti corrosivi comunemente presenti nell'industria di processo pesante.

Applicazioni

• Monitoraggio delle vibrazioni dell'albero e della posizione assiale di turbine a vapore e a gas.
• Rilevamento dello spostamento radiale di compressori centrifughi e alternativi.
• Monitoraggio di pompe industriali ad alta velocità e manutenzione predittiva.
• Misurazione del cuscinetto reggispinta e dell'espansione termica di generatori idroelettrici.
• Diagnostica generale di macchinari industriali rotanti nei sistemi TSI e Bently Nevada 3500.

Specifiche tecniche

Linee guida per l'installazione

• Coppia di montaggio: Non superare il valore massimo di coppia specificato per le filettature 3/8-24 UNF durante il fissaggio dell'involucro della sonda alla staffa di montaggio o all'alloggiamento della macchina.
• Raggio di curvatura: Rispettare il raggio minimo di curvatura del cavo coassiale di 25.4 mm (1.0 pollice) durante il posizionamento, per evitare danni all'anima e il degrado del segnale.
• Protezione dei connettori: Assicurarsi che i connettori ClickLoc siano completamente asciutti e puliti prima dell'accoppiamento. In ambienti molto umidi, utilizzare protezioni in silicone per connettori o nastro sigillante.
• Posizionamento dei cavi: Far passare i cavi della sonda attraverso canaline metalliche dedicate e collegate a terra, per isolare i segnali del sensore dalle linee dei motori ad alta tensione o dalle interferenze elettromagnetiche (EMI).
