L'opzione BR specifica le omologazioni multiple INMETRO (Brasile) con una sonda integrata da 8 mm 3300 XL, mentre l'opzione 04 e l'opzione 85 forniscono rispettivamente un adattatore distanziatore da 40 mm e una penetrazione della sonda da 85 mm per questo gruppo metrico: il 330881-BR-04-85-03-02 trasduttore di prossimità PROXPAC XL.

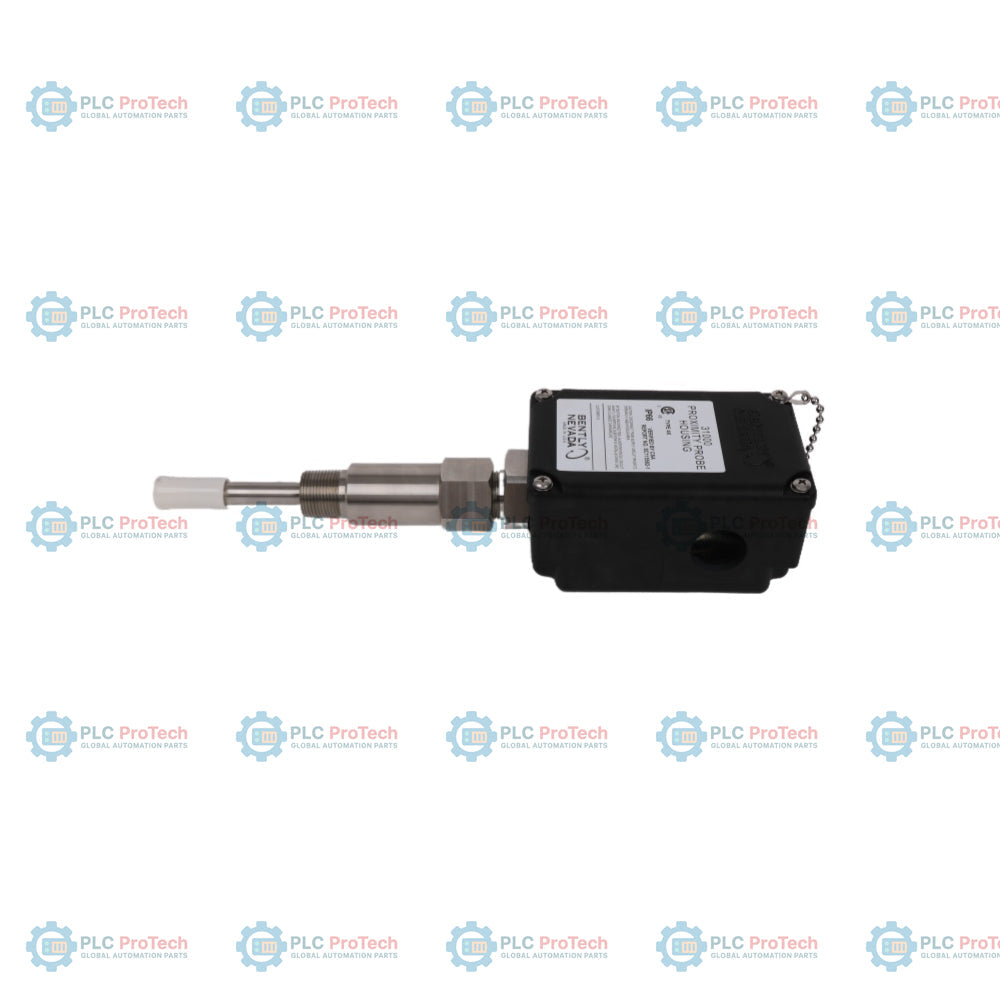

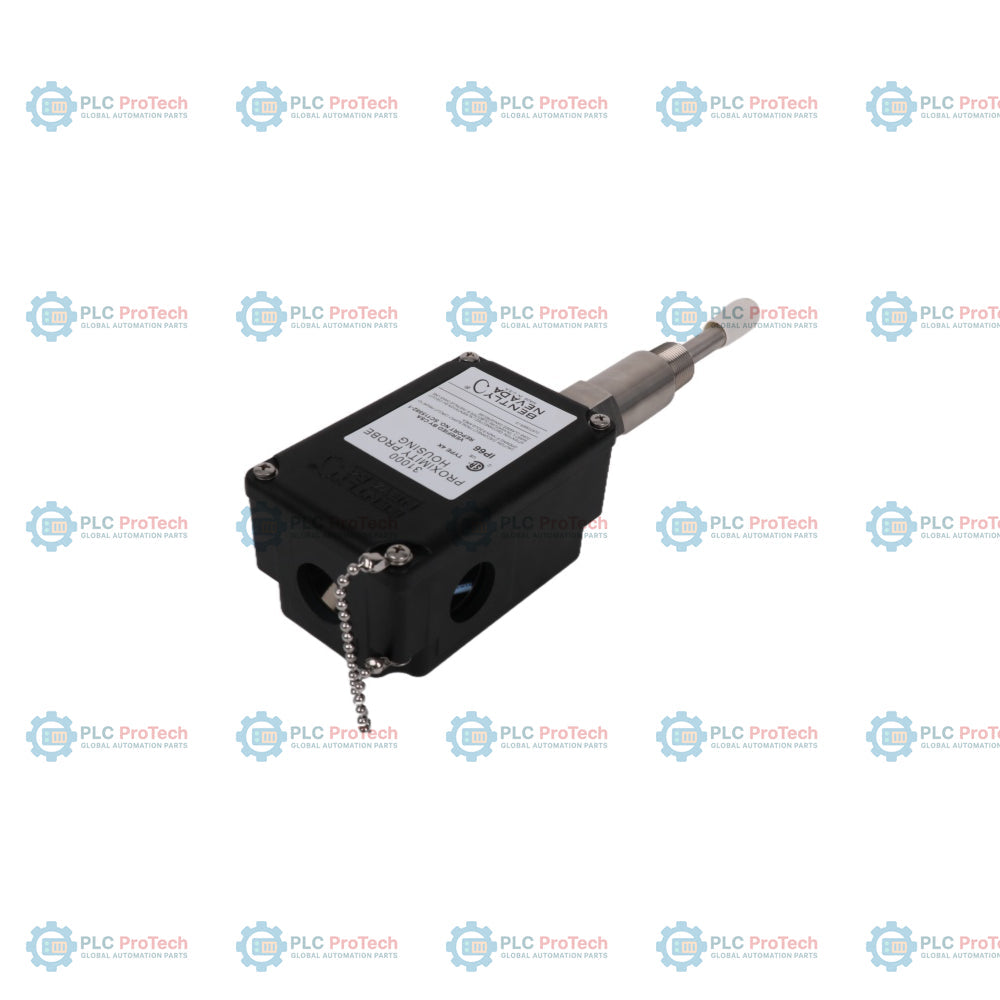

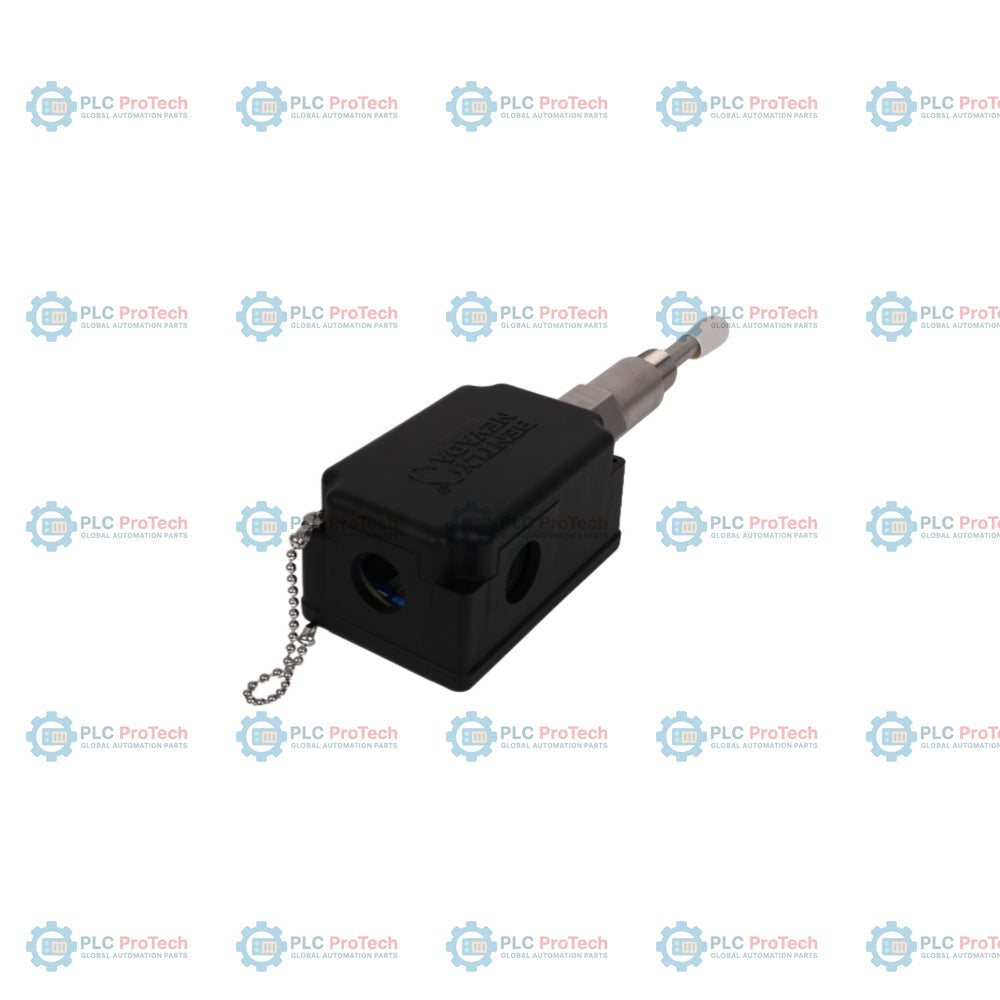

Questo design integrato riunisce la sonda di prossimità, il manicotto e il sensore Proximitor 3300 XL in un unico alloggiamento polimerico autonomo. Eliminando il tipico cavo di prolunga tra sonda e sensore, il gruppo riduce la complessità del cablaggio sul campo e semplifica l'installazione sui macchinari rotanti. Il coperchio dell'alloggiamento è stampato in materiale termoplastico di solfuro di polifenilene (PPS) rinforzato con fibra di vetro e fibre conduttive, offrendo una protezione di tipo 4X e IP66 contro ambienti chimici aggressivi e l'umidità. Il cablaggio sul campo va direttamente dai collegamenti integrati dei terminali ai sistemi di monitoraggio, eliminando la necessità di un contenitore separato per il sensore Proximitor.
| Segmento dell'opzione | Codice di questo SKU | Significato della configurazione |
|---|---|---|
| Codice ordinabile | 330881-BR-04-85-03-02 | Gruppo trasduttore di prossimità PROXPAC XL (metrico) |
| A - Sonda e omologazioni | BR | Sonda da 8 mm 3300 XL con omologazioni multiple INMETRO (Brasile) |
| B - Adattatore distanziatore | 04 | Opzione adattatore distanziatore da 40 mm (dimensione B) |
| C - Penetrazione della sonda | 85 | Opzione di penetrazione della sonda da 85 mm (dimensione C) |
| D - Raccordi | 03 | Un raccord M20, due tappi |
| E - Mounting Thread | 02 | E - Filettatura di montaggio |
| Specifiche tecniche | Bently Nevada (Baker Hughes) |
| Produttore | 330881-BR-04-85-03-02 |
| Tipo di trasduttore | Gruppo trasduttore di prossimità integrato (metrico) |
| Tipo di sonda compatibile | Sonda di prossimità 3300 XL da 8 mm (con cavo installato di 1 metro) |
| Requisiti di alimentazione | Richiede da -17,5 Vcc a -26 Vcc senza barriere, a 12 mA massimi; da -23 Vcc a -26 Vcc con barriere |
| Impedenza di uscita | 50 Ohm |
| Cavo della sonda | Cavo della sonda da 1 metro, coassiale triplo da 75 Ohm, isolato in propilene etilene fluorurato (FEP), con connettore ClickLoc in ottone placcato oro |
| Intervallo lineare | 2 mm (80 mil) su un intervallo da 0,25 mm a 2,30 mm (da -1 Vcc a -17 Vcc nominali) |
| Impostazione della distanza consigliata | 1,27 mm (50 mil) |
| Fattore di scala incrementale (ISF) | 7,87 V/mm (200 mV/mil) nominali (errore di intercambiabilità più o meno 5%) |
| Deviazione dalla retta di miglior adattamento (DSL) | Inferiore a più o meno 0,025 mm (più o meno 1 mil) |
| Risposta in frequenza | Da 0 a 10 kHz: +0, -3 dB (con cablaggio di campo fino a 305 metri / 1000 piedi) |
| Dimensione minima del target | Diametro di 15,2 mm (0,6 pollici) (target piano) |
| Diametro minimo dell'albero | 50,8 mm (2,0 pollici) per una diafonia inferiore a 50 mV; 76,2 mm (3,0 pollici) consigliati |
| Materiale dell'alloggiamento | Termoplastico in solfuro di polifenilene (PPS) rinforzato con fibre di vetro, resistente ai raggi ultravioletti (UV), con fibre conduttive |
| Protezione ambientale | Type 4X, grado di protezione IP66 |
| Filettatura di montaggio | 3/4-14 NPT |
| Opzione adattatore distanziatore | 40 mm |
| Manicotto di penetrazione della sonda | 85 mm |
| Materiale dell'involucro della sonda | Acciaio inossidabile AISI 304 |
| Manicotto e catena di ritenuta | Acciaio inossidabile AISI 304 |
| Materiale dell'O-ring del manicotto | Neoprene |
| Designazione del terminale | Descrizione del segnale |
|---|---|
| -VT | Ingresso alimentazione (da -17,5 Vcc a -26 Vcc) |
| COM | Ritorno comune di massa |
| OUT | Segnale di uscita vibrazione/posizione (nominale 7,87 V/mm) |
Assicurarsi del corretto allineamento meccanico del gruppo manicotto esterno durante l'inserimento. L'adattatore distanziatore deve essere adeguatamente avvitato e serrato alla coppia corretta per evitare un accoppiamento meccanico allentato. Mantenere una distanza consigliata di 1,27 mm (50 mil) tra la punta della sonda e la superficie dell'albero target. Utilizzare un cablaggio di campo a doppino intrecciato schermato con 3 conduttori, di sezione da 0,2 a 1,5 mm2 (da 16 a 24 AWG), per il collegamento diretto alla morsettiera Proximitor integrata all'interno del coperchio dell'alloggiamento. Instradare il cablaggio attraverso raccordi M20, sigillando tutti gli ingressi dei condotti inutilizzati con i tappi ciechi forniti, per mantenere il grado di protezione IP66 e Type 4X.
Il trasduttore integrato è certificato con le approvazioni INMETRO per aree pericolose in ambienti classificati per zone in Brasile. L'alloggiamento esterno ha un grado di protezione IP66 verificato da BASEEFA e soddisfa i requisiti del marchio CE europeo.
Global Express Shipping
Returns & Warranty
Manufacturer: Bently Nevada
Product No.: 330881-BR-04-85-03-02
Country of origin:United States
Product Type: Trasduttore di prossimità PROXPAC XL
Barcode: 8537101190
Payment: T/T, Western Union
Weight: 250g
Dimensions: 60 mm x 110 mm x 110 mm (H x W x D)
Shipping port: Xiamen
Warranty: 12 months
