Descrizione

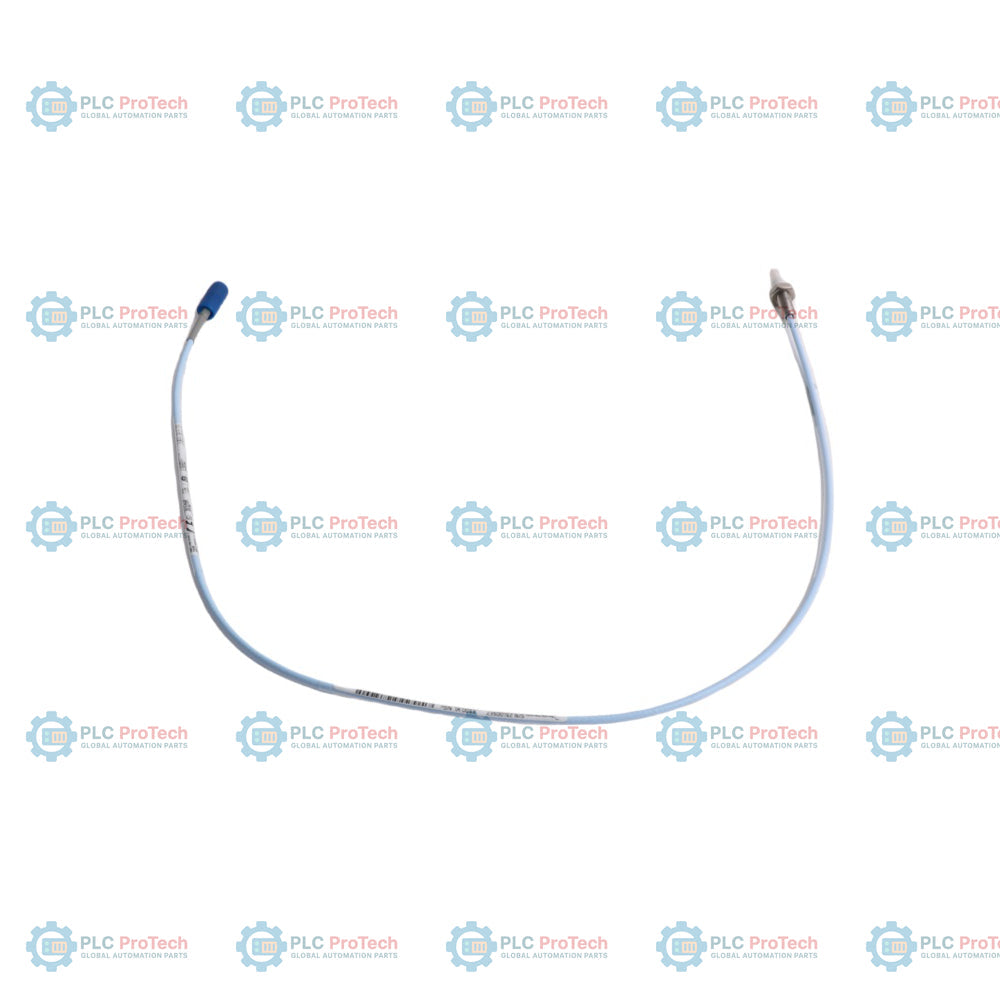

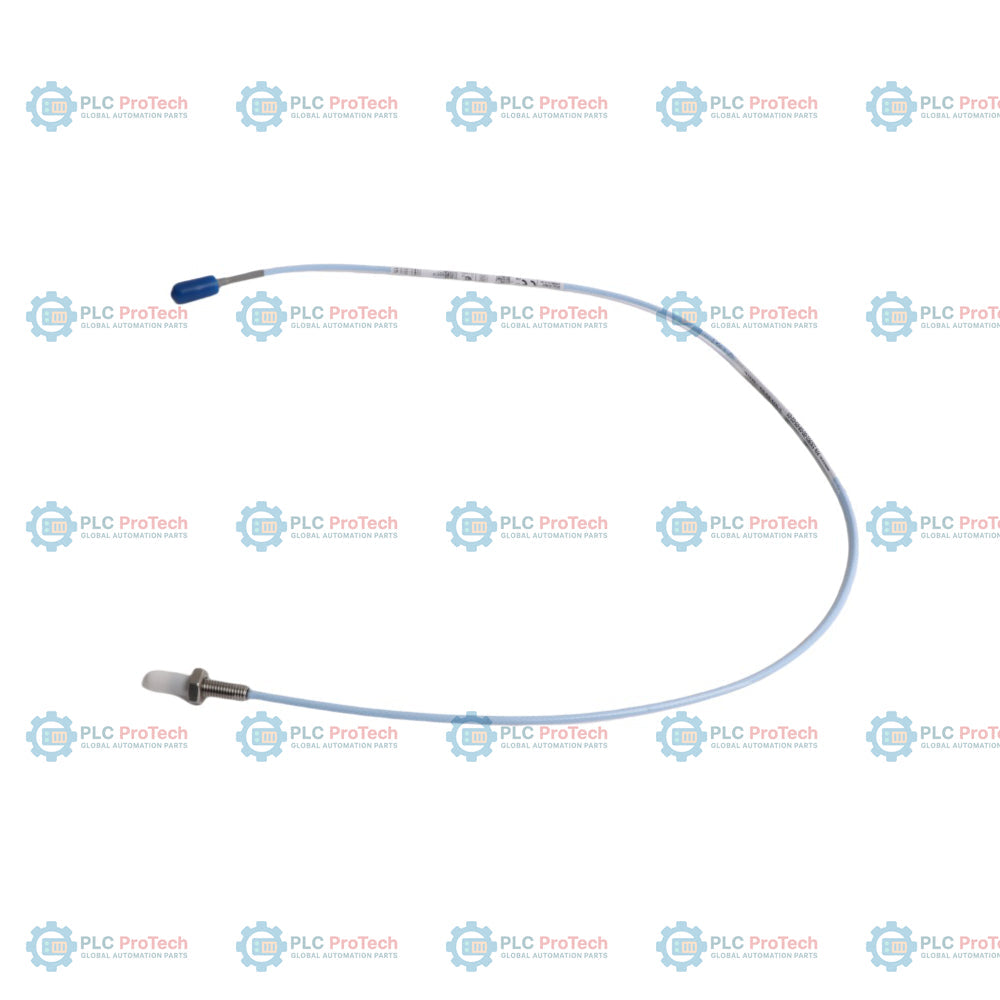

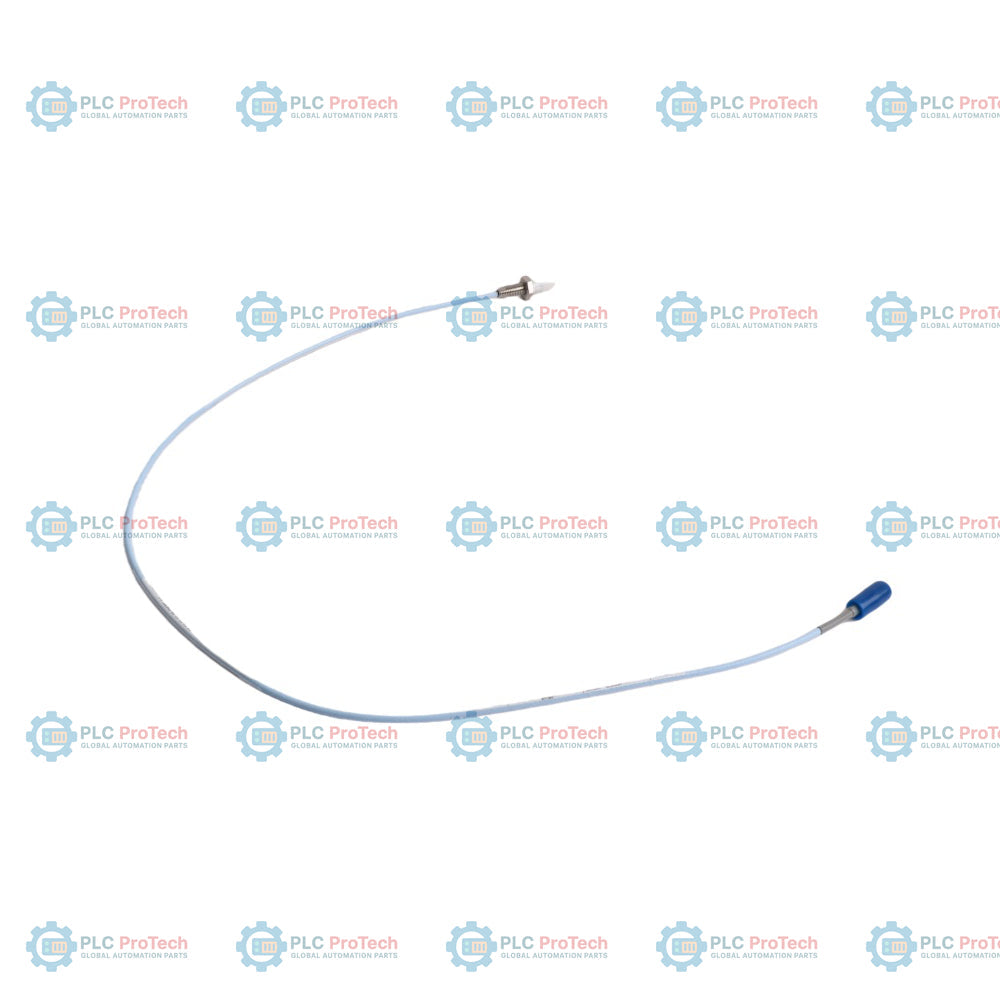

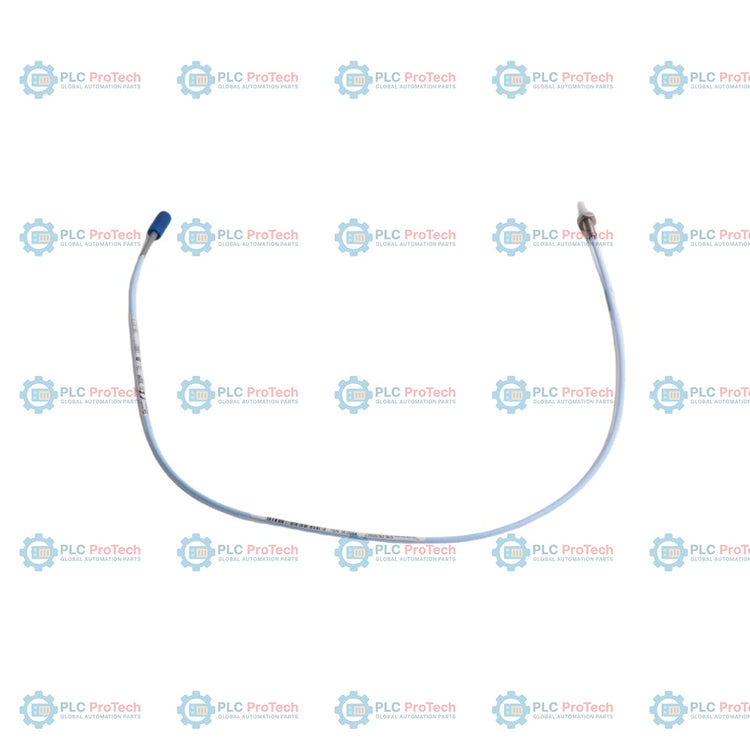

330901-00-40-10-02-05: Questa sonda di prossimità 3300 NSv è configurata senza armatura in acciaio inossidabile e funziona come sensore senza contatto all'interno del sistema di trasduttori di prossimità 3300 XL NSv. Questa configurazione specifica presenta una filettatura 1/4-28 UNF con 0,0 pollici di lunghezza non filettata (opzione 00), una lunghezza complessiva del corpo di 4,0 pollici (opzione 40) e una lunghezza totale del cavo di 1,0 m (opzione 10). È dotata di un connettore coassiale miniaturizzato ClickLoc (opzione 02) e dispone di molteplici approvazioni di enti per aree pericolose (opzione 05).

La sonda di prossimità 3300 NSv è un sensore a correnti parassite progettato per macchinari industriali con alberi di piccolo diametro, spazio libero di montaggio ridotto o profili del target limitati. Mentre le sonde standard da 8 mm sono soggette a interferenze nella vista laterale in geometrie compatte, questo sistema a sonda stretta offre prestazioni affidabili in termini di distanza laterale. Viene utilizzata insieme al sensore Proximitor 330980 e al cavo di prolunga 330930 per monitorare le vibrazioni dell'albero, la posizione assiale e lo spostamento radiale su pompe, compressori e turbine a gas aeroderivative ad alta velocità.

Caratteristiche

• L'opzione 00 specifica una lunghezza non filettata di 0,0 pollici, consentendo il completo innesto della filettatura per profondità di montaggio ridotte.
• L'opzione 40 offre una lunghezza complessiva del corpo filettato di 4,0 pollici, per superare carter o staffe spessi della macchina.
• L'opzione 10 fornisce un cavo coassiale standard da 1,0 m (39 pollici) con isolamento in FEP.
• L'opzione 02 è dotata di un connettore coassiale miniaturizzato ClickLoc per un'installazione a disconnessione rapida, senza protezione integrata del connettore.
• L'opzione 05 certifica la sonda per molteplici approvazioni per aree pericolose, consentendone l'installazione in ambienti antideflagranti e a sicurezza intrinseca.
• Realizzata con una punta della sonda in solfuro di polifenilene (PPS) e un corpo in acciaio inossidabile AISI 304, per un'elevata resistenza a sostanze chimiche e fluidi.
• Mantiene un intervallo lineare di 1,5 mm (60 mil) con un'impostazione nominale della distanza di 1,0 mm (40 mil).

Applicazioni

• Misurazioni delle vibrazioni radiali e della posizione assiale sugli alberi di macchinari di piccolo diametro.
• Monitoraggio delle vibrazioni su turbine a gas aeroderivative ad alta velocità con geometrie interne limitate.
• Monitoraggio di compressori centrifughi, pompe industriali e generatori.
• Rilevamento mirato su macchinari rotanti in cui i ridotti spazi liberi limitano le dimensioni delle sonde a correnti parassite standard.

Informazioni sull'ordine

Specifiche tecniche

Linee guida per l'installazione

Mantenere una distanza minima di 25 mm (1,0 pollici) per le misure assiali e di 23 mm (0,9 pollici) per le configurazioni con vibrazione radiale quando si montano sonde parallele, per evitare interferenze elettromagnetiche reciproche. Per i fori di montaggio filettati 1/4-28 UNF, si consiglia una punta per maschiatura n. 3 o più grande. Limitare la coppia di serraggio di installazione della sonda a un massimo di 7,3 N m (65 in lb), con una coppia di montaggio consigliata di 5,1 N m (45 in lb), per evitare il grippaggio della filettatura o danni all'involucro. I connettori coassiali devono essere serrati a mano o con una coppia massima di 0,56 N m (5 in lb) quando si utilizzano utensili. Applicare guaine protettive per connettori o nastro in silicone autoagglomerante ai collegamenti se esposti a umidità, olio per turbine o fluidi industriali.

Conformità e certificazioni

Il pacchetto Opzione 05 con approvazioni multiple, certificato secondo questa configurazione, include:

• CSA: Classe I, Divisione 1, Gruppi A, B, C e D; Classe II, Gruppi E, F e G; Classe III.
• ATEX/IECEx: Ex ia IIC T5...T1 Ga; Ex ia IIIC T90 °C...T280 °C Dc.
• Marchio CE: offre immunità integrata alle interferenze RFI/EMI per applicazioni industriali.
