Descrizione

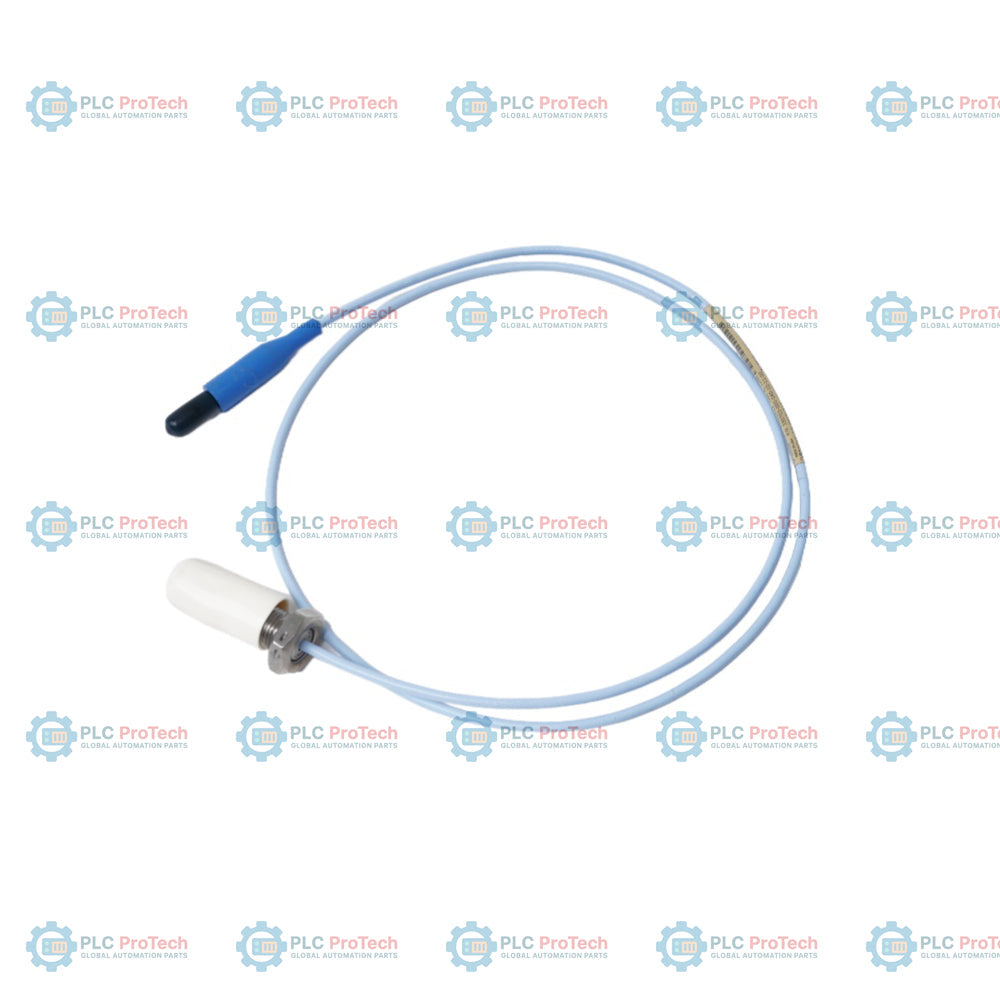

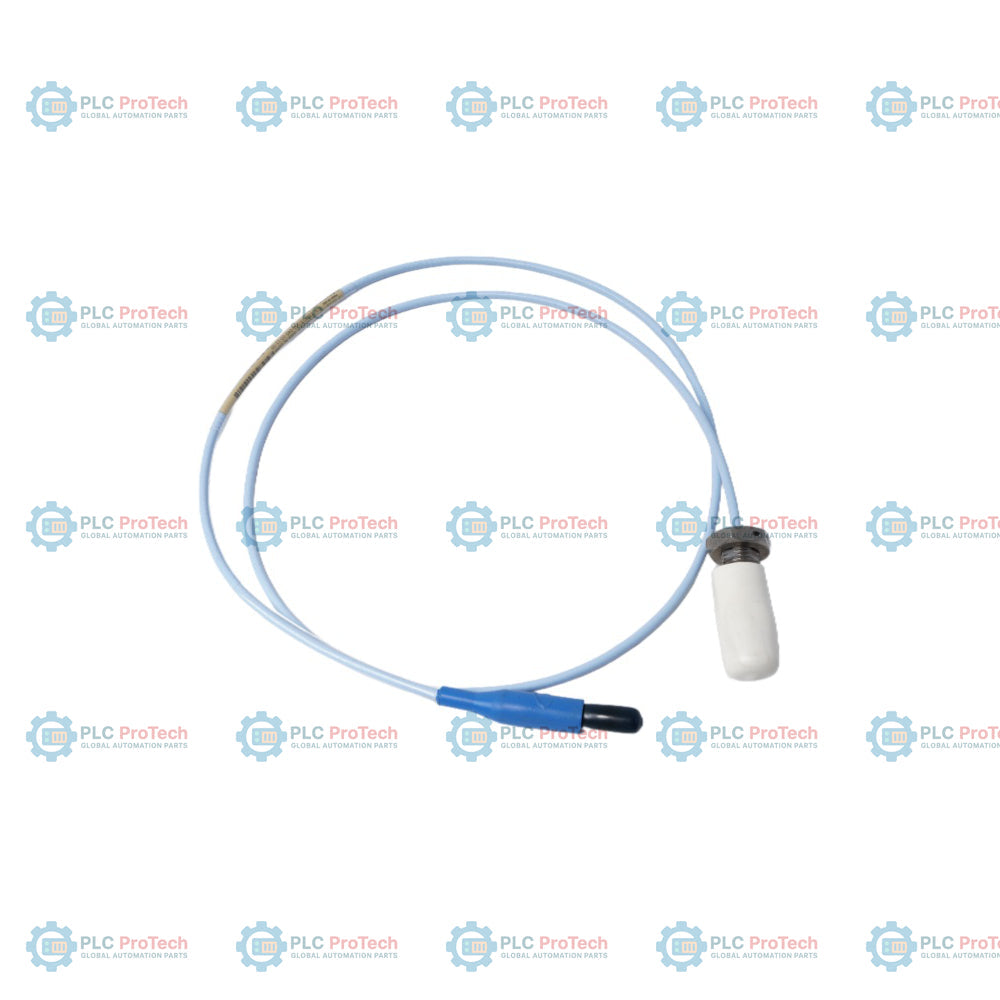

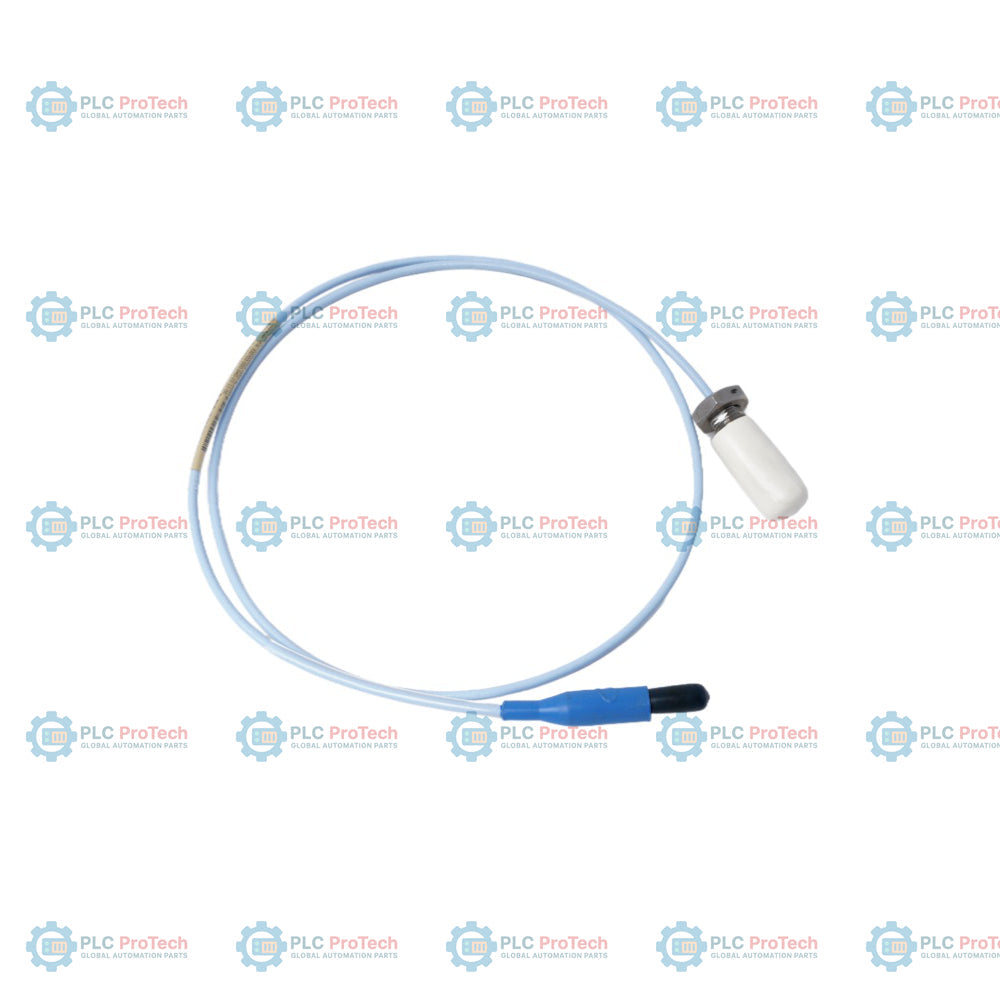

Corpo della sonda in acciaio metrico M14 x 1,5 completamente filettato (Opzione 000), con una lunghezza complessiva del corpo di 40 mm (Opzione 040) e una lunghezza totale di 1,0 m (Opzione 10) — 330703-000-040-10-12-00. Questa sonda di prossimità 3300 XL da 11 mm senza armatura incorpora un cavo FluidLoc (Opzione 12) dotato di un connettore coassiale ClickLoc miniaturizzato. La speciale struttura interna FluidLoc impedisce all'olio e ad altri liquidi di migrare lungo l'interno del cavo della sonda, creando una tenuta sicura per gli ambienti industriali difficili in cui l'esposizione ai fluidi rappresenta un problema.

Progettata per la misurazione senza contatto di vibrazioni e spostamenti, questa sonda metrica è un componente essenziale del sistema di trasduttori di prossimità 3300 XL da 11 mm. A differenza delle opzioni di cavo standard non sigillate, il design FluidLoc impedisce il bypass dei fluidi di processo, risultando altamente efficace per le installazioni a esposizione diretta. Questa configurazione non richiede approvazioni speciali di enti certificatori per aree pericolose (Opzione 00) e si collega ai cavi di prolunga standard 3300 XL da 11 mm e ai sensori Proximitor per ottenere un intervallo lineare di 4,0 mm sui macchinari industriali rotanti.

Caratteristiche

• L'opzione di cavo FluidLoc (Opzione 12) impedisce ai fluidi di processo e all'olio di fuoriuscire attraverso l'interno del cavo.
• Corpo della sonda con filettatura metrica M14 x 1,5 (senza armatura) per il montaggio diretto sui corpi macchina metrici maschiati.
• La lunghezza non filettata di 0 mm (Opzione 000) massimizza l'ingaggio della filettatura sull'intera lunghezza del corpo di 40 mm.
• Lunghezza totale di 1,0 m (Opzione 10) per il normale instradamento del sistema verso un cavo di prolunga corrispondente.
• Il connettore coassiale ClickLoc in ottone placcato oro garantisce una connessione sicura e resistente alle vibrazioni.
• Nessuna approvazione di enti certificatori (Opzione 00) per applicazioni generiche in aree non pericolose.

Applicazioni

• Monitoraggio della posizione assiale del rotore nelle turbine a vapore e a gas
• Misurazioni della posizione assiale dove è richiesto un intervallo lineare esteso
• Monitoraggio dell'espansione differenziale sui corpi delle turbine a vapore
• Misurazioni della caduta e della posizione dell'asta nei compressori alternativi
• Rilevamento della velocità e generazione del segnale di riferimento di fase Keyphasor

Informazioni per l'ordine

Specifiche tecniche

Linee guida per l'installazione

• Impostazione della distanza della sonda: Regolare la distanza fisica tra sonda e bersaglio utilizzando un voltmetro digitale collegato all'uscita del sensore Proximitor. La distanza nominale consigliata è 2,5 mm (100 mil), corrispondente a un'uscita di circa -10 Vcc.
• Innesto della filettatura: Non superare la lunghezza massima nominale di innesto della filettatura di 21 mm per i corpi M14 x 1.5, per evitare il bloccaggio durante l'installazione.
• Coppia di serraggio del connettore: I connettori devono essere serrati a mano. La coppia massima consigliata è 0,565 N-m (5 in-lb) per i connettori coassiali accoppiati.
• Instradamento del cavo: Assicurarsi di mantenere un raggio di curvatura minimo di 25,4 mm (1,0 pollici) per proteggere il cavo coassiale da eventuali danni.
• Protezione dall'umidità: Assicurarsi che i connettori siano adeguatamente protetti per ottenere una tenuta fino al 100% di umidità relativa.

Conformità e certificazioni

• Direttiva della Comunità Europea: Direttiva EMC 2014/30/UE
• Norme: EN 61000-6-2 (Immunità), EN 61000-6-4 (Emissioni) per ambienti industriali
• RoHS: Direttiva della Comunità Europea 2011/65/UE
