Descrizione

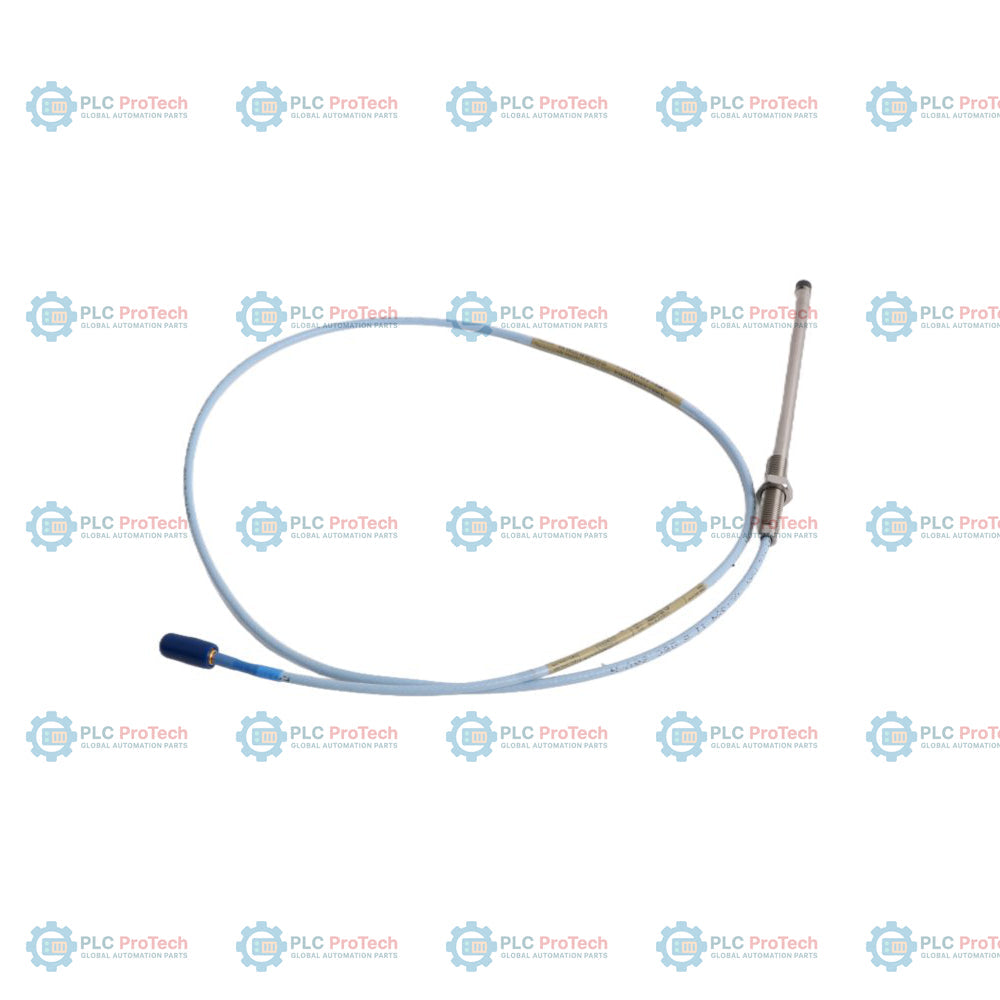

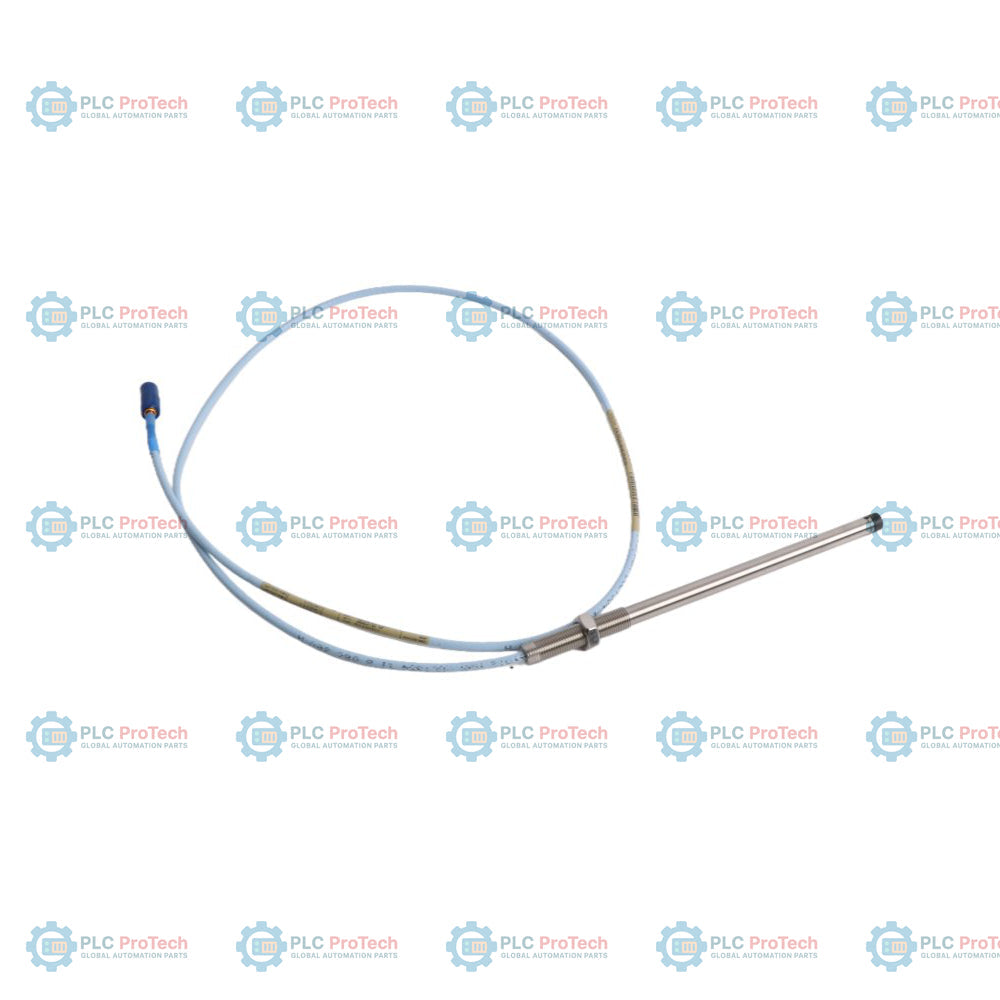

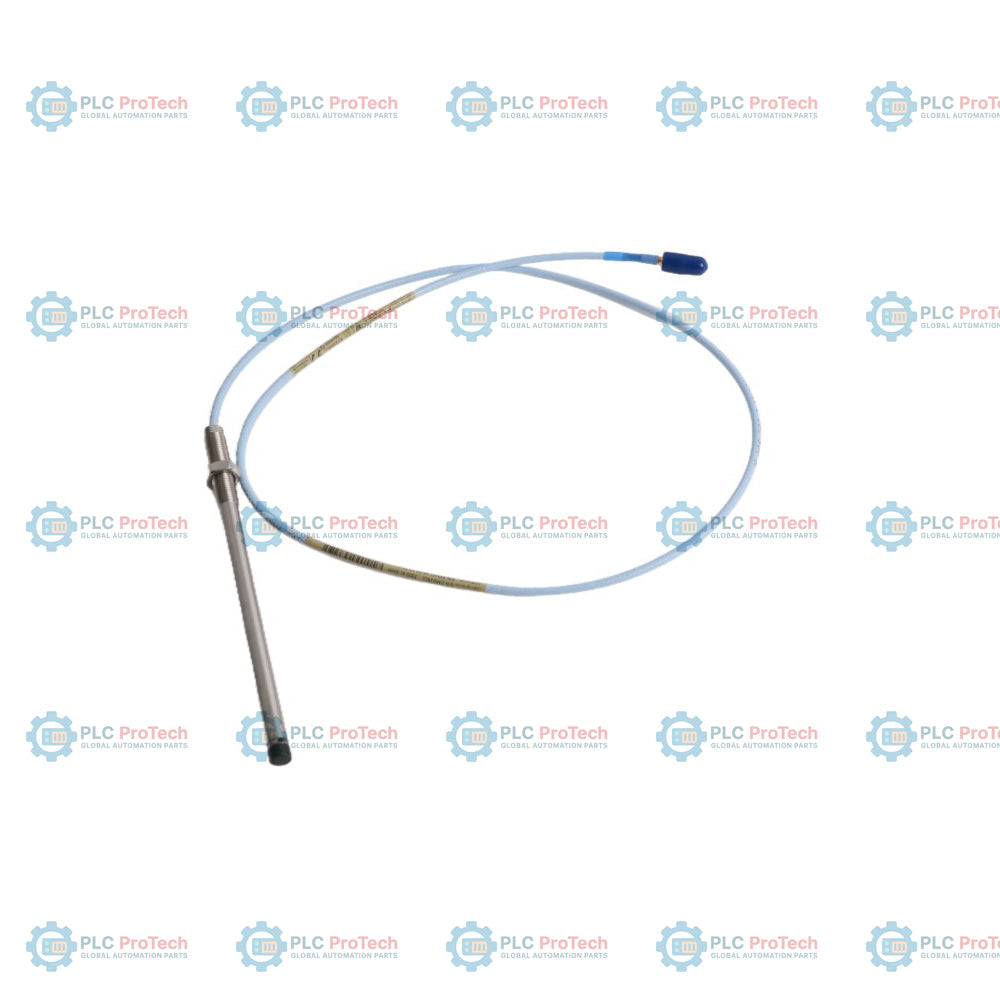

Il Bently Nevada 330101-40-60-05-02-CN è una sonda di prossimità da 8 mm non armata ad alta precisione, appartenente alla serie 3300 XL, standard del settore, di sistemi trasduttori a correnti parassite. Questa configurazione specifica presenta un corpo filettato 3/8-24 UNF, una lunghezza non filettata estesa di 4,0 pollici, una lunghezza complessiva della custodia di 6,0 pollici e una lunghezza totale del cavo di 0,5 metri (1,6 piedi), terminata con un connettore coassiale miniaturizzato ClickLoc standard. Certificata nell'ambito del pacchetto di approvazione cinese per aree pericolose -CN, questa sonda è specificamente contrassegnata e certificata con le approvazioni NEPSI e CCC per le zone industriali pericolose in Cina. È progettata per eseguire misurazioni senza contatto delle vibrazioni dell'albero, della posizione e dello spostamento su macchinari rotanti critici operanti in ambienti difficili.

Rispetto alle varianti armate o con custodia più corta, questa configurazione non armata offre un'eccellente flessibilità per le installazioni in cui la protezione della custodia della sonda è garantita da un manicotto di montaggio o da un condotto e in cui è necessaria un'inserzione profonda negli alloggiamenti delle macchine. Il cavo da 0,5 metri è ottimizzato per il collegamento a un cavo di prolunga 3300 XL in configurazioni di sistema con lunghezza complessiva di 5 o 9 metri, fornendo una misurazione lineare a correnti parassite a un sensore Proximitor 3300 XL abbinato.

Caratteristiche

• Principio di misurazione a correnti parassite: Consente la misurazione senza contatto dello spostamento con elevata accuratezza e ripetibilità.
• Geometria della sonda ottimizzata: Presenta una sezione non filettata di 4,0 pollici e una lunghezza complessiva della custodia di 6,0 pollici, ideale per installazioni incassate o in pozzetti profondi.
• Design non armato: Offre un profilo del cavo leggero e flessibile, adatto al passaggio attraverso condotti protettivi o tubi guida.
• Connettore coassiale miniaturizzato ClickLoc standard: Garantisce una connessione elettrica affidabile e resistente alle vibrazioni con cavi di prolunga standard.
• Approvazione cinese per aree pericolose (-CN): Certificata esplicitamente secondo gli standard NEPSI e CCC per l'impiego in atmosfere esplosive e pericolose nella Cina continentale.
• Integrazione robusta del sistema: Offre piena compatibilità con i sensori Proximitor Bently Nevada 3300 XL e i canali di monitoraggio dei rack 3500.

Applicazioni

La sonda 330101-40-60-05-02-CN viene utilizzata nei sistemi di monitoraggio di macchinari per impieghi gravosi in settori quali petrolchimico, generazione di energia e trasmissione del gas naturale. Le applicazioni tipiche includono:

• Monitoraggio delle vibrazioni radiali dell'albero in turbine a vapore e a gas.
• Misurazione della posizione della spinta assiale e dello spostamento del rotore in compressori e turbocompressori ad alta velocità.
• Monitoraggio dell'espansione del corpo macchina e dell'espansione differenziale.
• Rilevamento dell'orbita dell'albero, dell'eccentricità e della velocità sui cuscinetti di generatori e pompe.
• Protezione di asset rotanti critici in aree pericolose che richiedono la conformità a CCC e NEPSI.

Informazioni per l'ordine

I numeri di parte della sonda di prossimità Bently Nevada 3300 XL 8 mm rappresentano un assieme configurato. La suddivisione dei segmenti per questo SKU specifico è riportata nella tabella seguente:

Specifiche tecniche

Linee guida per l'installazione

La corretta installazione della sonda di prossimità 3300 XL da 8 mm è essenziale per ottenere prestazioni di misurazione calibrate e mantenere la protezione dei macchinari:

• Calibrazione della distanza della sonda: Installare la sonda mantenendo la distanza fisica appropriata tra la punta della sonda e la superficie dell'albero target. In genere, questa viene impostata utilizzando l'uscita in tensione CC del sensore Proximitor (nominalmente -10 VCC al centro dell'intervallo lineare).
• Innesto della filettatura e controdado: Fissare il corpo della sonda alla staffa o all'alloggiamento utilizzando la coppia di serraggio raccomandata. Assicurarsi che il controdado sia serrato saldamente per evitare movimenti durante il funzionamento della macchina.
• Protezione del cavo: Instradare il cavo coassiale non armato attraverso una canalina o un sistema di passerelle metalliche dedicato e messo a terra, per proteggerlo da usura meccanica, tagli e interferenze elettromagnetiche (EMI).
• Raggio minimo di curvatura: Non piegare il cavo coassiale oltre il raggio minimo di curvatura raccomandato di 25,4 mm (1,0 pollici), per evitare danni al nucleo interno.
• Collegamento dei connettori: Assicurarsi che i connettori ClickLoc siano completamente puliti e asciutti prima dell'accoppiamento. Utilizzare nastro in silicone o protezioni per connettori se il punto di giunzione è esposto a olio o umidità.

Conformità e certificazioni

Questa configurazione include classificazioni di pericolo e marchi di conformità specifici, adatti per operazioni globali e regionali:

• Certificazioni cinesi (NEPSI e & CCC): Certificato per il funzionamento sicuro in atmosfere con gas e polveri esplosive nella Cina continentale, conforme agli standard CCC (China Compulsory Certification) e NEPSI nell'ambito del pacchetto di approvazione -CN.
• Conformità industriale generale: Progettato in conformità allo standard internazionale per la protezione dei macchinari API 670 per i sistemi di trasduttori a correnti parassite.
• Conforme alla direttiva RoHS: Prodotto utilizzando materiali conformi alle restrizioni europee e globali standard sulle sostanze pericolose.
