Descrizione

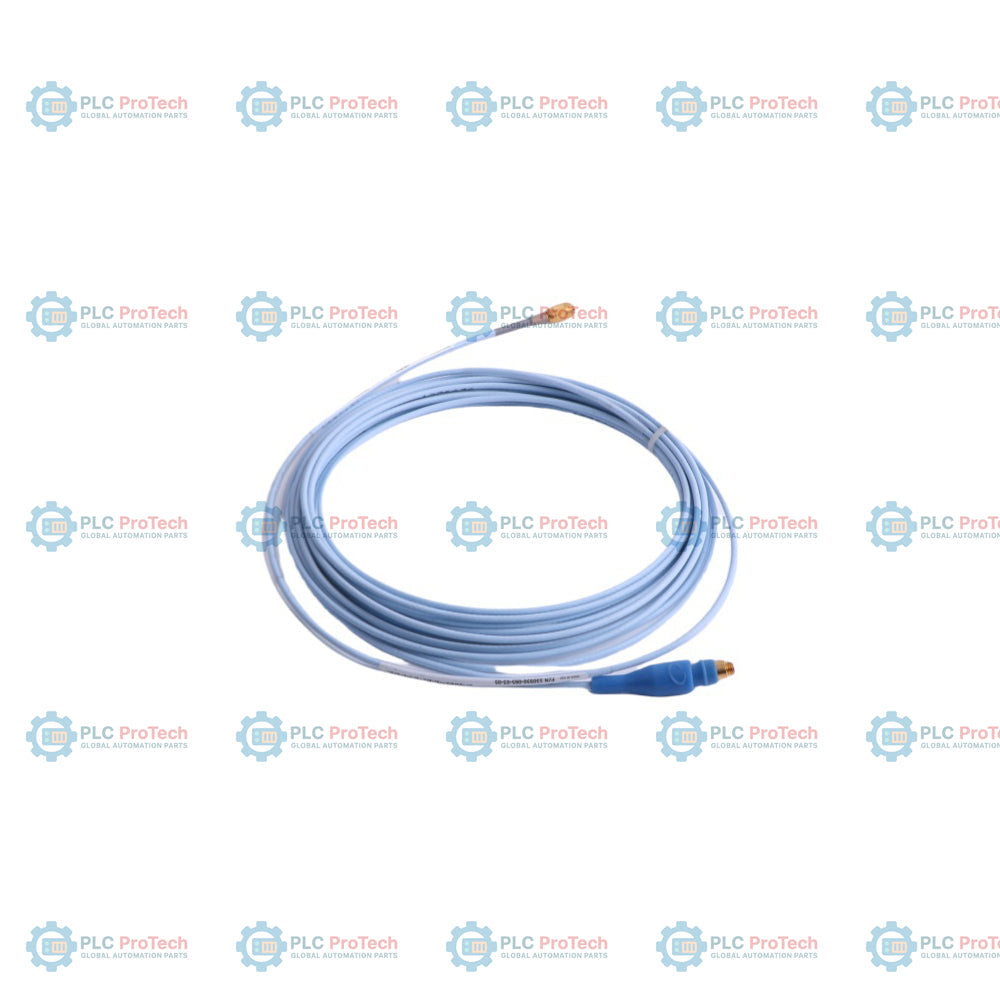

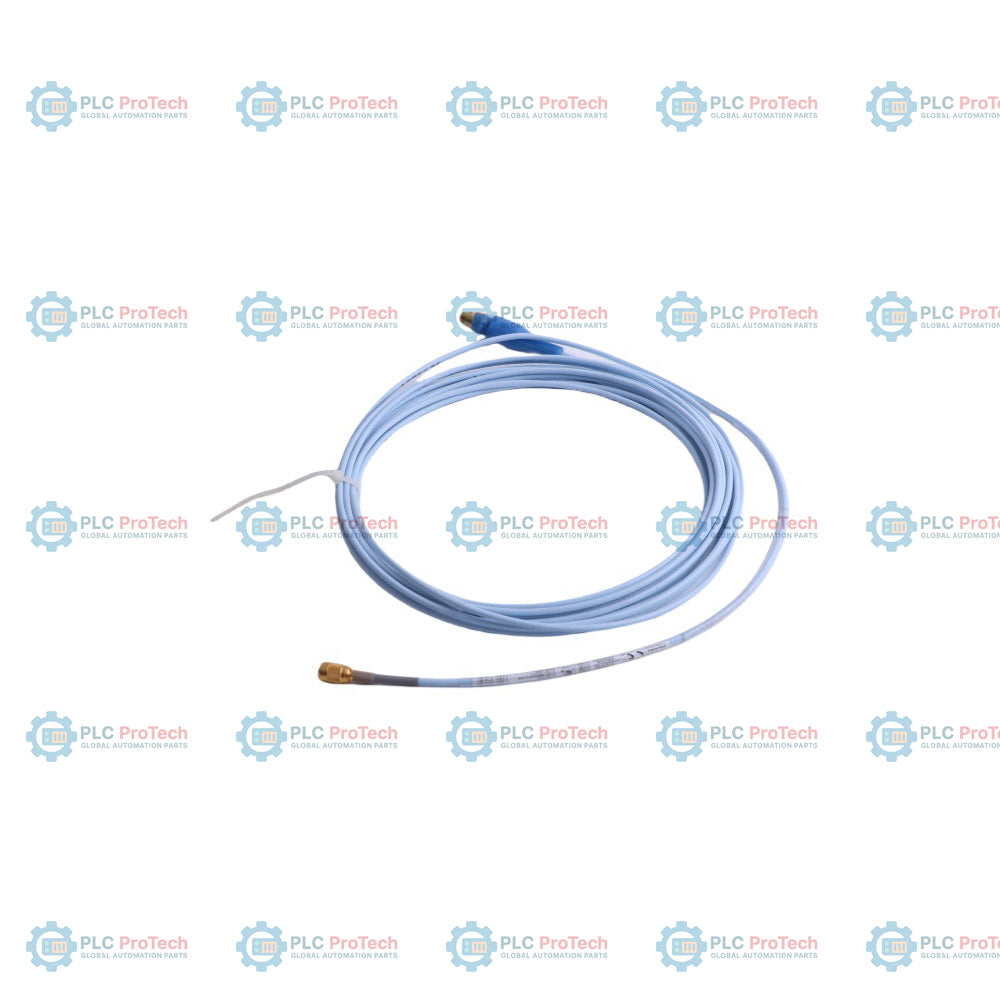

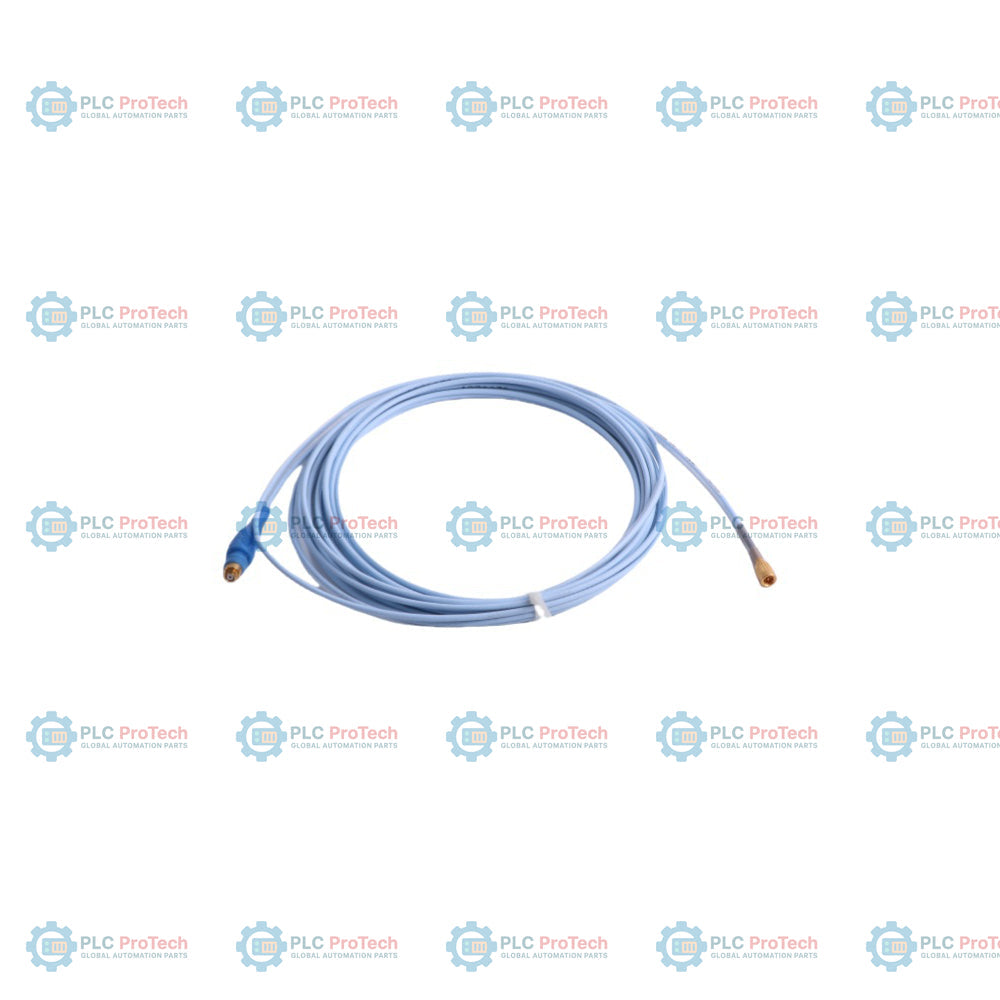

330930-065-03-05: Configurazione del cavo di prolunga 3300 NSv specificata da una lunghezza di 6,5 metri (opzione 065), una struttura del cavo non armata con protezione del connettore integrata (opzione 03) e molteplici approvazioni per aree pericolose (opzione 05).

Questo cavo di prolunga 3300 NSv coassiale da 75 ohm funge da collegamento elettrico tra una sonda di prossimità 3300 NSv e un sensore Proximitor 3300 XL NSv (modello 330980). Trasmette segnali ad alta frequenza a correnti parassite per monitorare le vibrazioni radiali dell'albero, la posizione assiale e la velocità nei macchinari rotanti industriali con geometria target limitata. Il design non armato offre la massima flessibilità di instradamento attraverso i sistemi di condotti protettivi, mentre la protezione del connettore preinstallata impedisce che fluidi, oli per turbine e umidità compromettano il punto di giunzione.

Caratteristiche

• L'opzione 065 specifica una lunghezza complessiva del cavo di 6,5 metri (21,3 piedi).
• L'opzione 03 indica una struttura coassiale non armata che include una protezione del connettore in fluorosilicone installata in fabbrica sul connettore femmina.
• L'opzione 05 offre molteplici certificazioni internazionali per installazioni a sicurezza intrinseca e non incendive.
• I connettori coassiali miniaturizzati ClickLoc in ottone placcato oro assicurano una trasmissione affidabile del segnale ad alta frequenza e il bloccaggio meccanico.
• Il raggio di curvatura minimo di 25,4 mm (1,0 pollice) consente un instradamento ravvicinato dei cavi all'interno dei carter dei macchinari e delle reti di condotti.
• Compatibile con le sonde di prossimità 3300 XL NSv e i sensori Proximitor per formare un sistema trasduttore calibrato.

Applicazioni

• Turbine a gas aeroderivative
• Compressori centrifughi e turbomacchinari ad alta velocità con area target limitata o gioco ridotto
• Misurazione delle vibrazioni radiali dell'albero e della posizione assiale in macchinari rotanti con alesaggio ridotto
• Riduttori industriali chiusi e pompe ad alta velocità

Informazioni per l'ordinazione

Specifiche tecniche

Linee guida per l'installazione

• Verificare che la lunghezza combinata del cavo di prolunga (6,5 m) e della sonda corrispondente sia pari alla lunghezza totale calibrata richiesta dal sensore Proximitor (in genere 7,0 m di lunghezza del sistema).
• Assicurarsi che i connettori ClickLoc siano serrati solo manualmente durante l'installazione. La coppia di serraggio massima consentita è 0,56 N m (5 in lb). Non utilizzare utensili metallici o pinze.
• Mantenere un raggio di curvatura del percorso non inferiore a 25,4 mm (1,0 pollice) per evitare danni al conduttore coassiale interno e alla schermatura.
• Verificare che il protettore del connettore in fluorosilicone sia correttamente posizionato sopra il giunto tra sonda e cavo, per proteggere i contatti dall'olio della turbina e dall'umidità esterni.
• Installare il cavo di prolunga in conformità ai disegni di controllo delle aree pericolose regionali appropriati (disegno Bently Nevada 141092 per installazioni a sicurezza intrinseca o disegno 140979 per configurazioni non ad accensione spontanea).

Conformità e certificazioni

• Nordamericano (cNRTLus): Classe I, Zona 0: AEx/Ex ia IIC T4/T5 Ga; Classe I, Gruppi A, B, C e D (a sicurezza intrinseca se installato con barriere approvate); Classe I, Zona 2: AEx/Ex nA/ec IIC T4/T5 Gc (non ad accensione spontanea)
• ATEX/IECEx: Ex ia IIC T4/T5 Ga; Ex ia IIIC T90C/T105C Dc; Ex nA IIC T4/T5 Gc; Ex ec IIC T4/T5 Gc
• Marchio CE: conforme alla Direttiva EMC 2014/30/UE e alla Direttiva RoHS 2011/65/UE
• Sicurezza funzionale: certificato SIL 2
