Descrizione

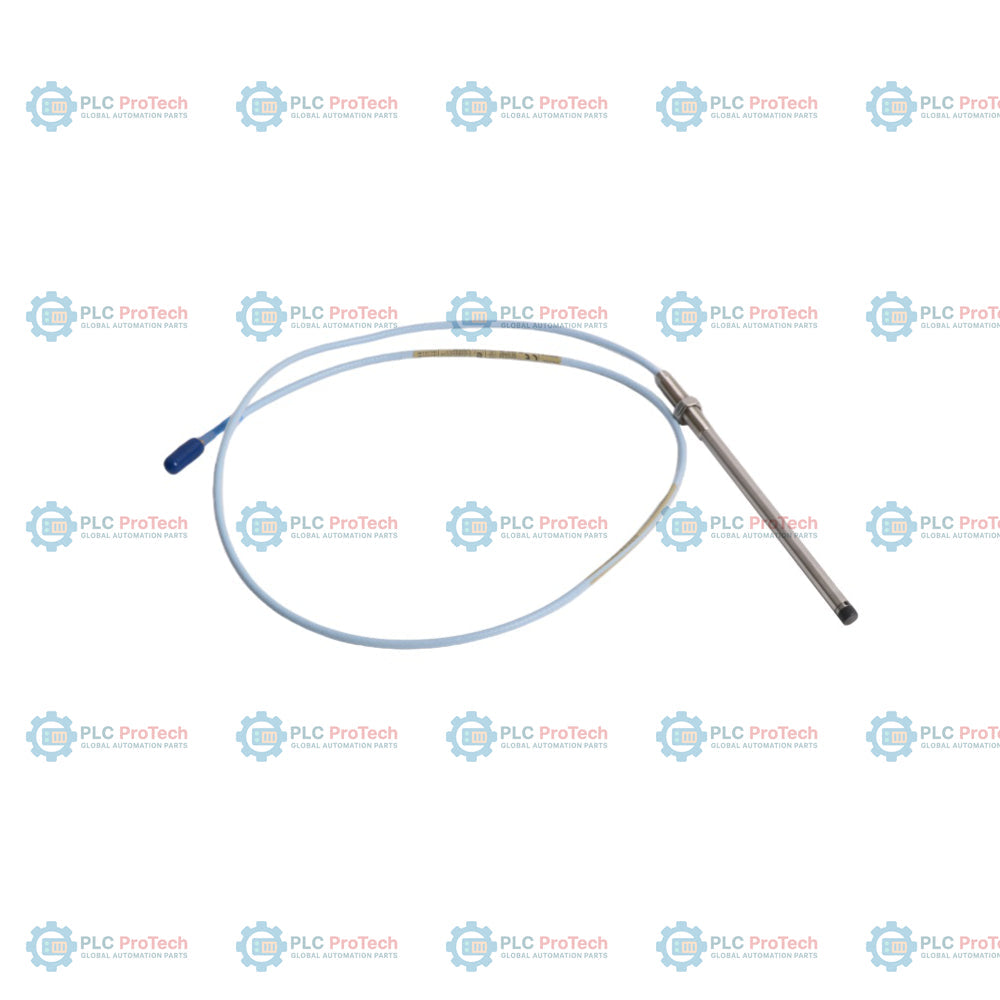

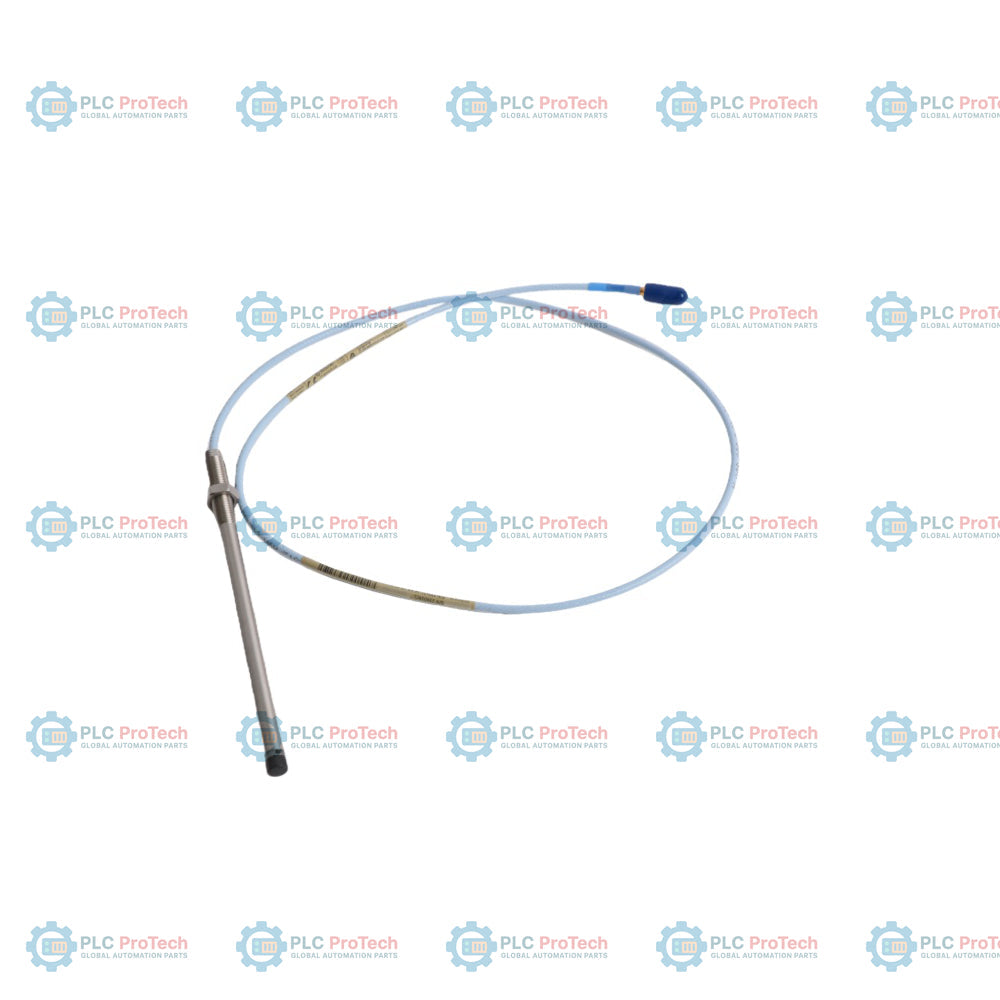

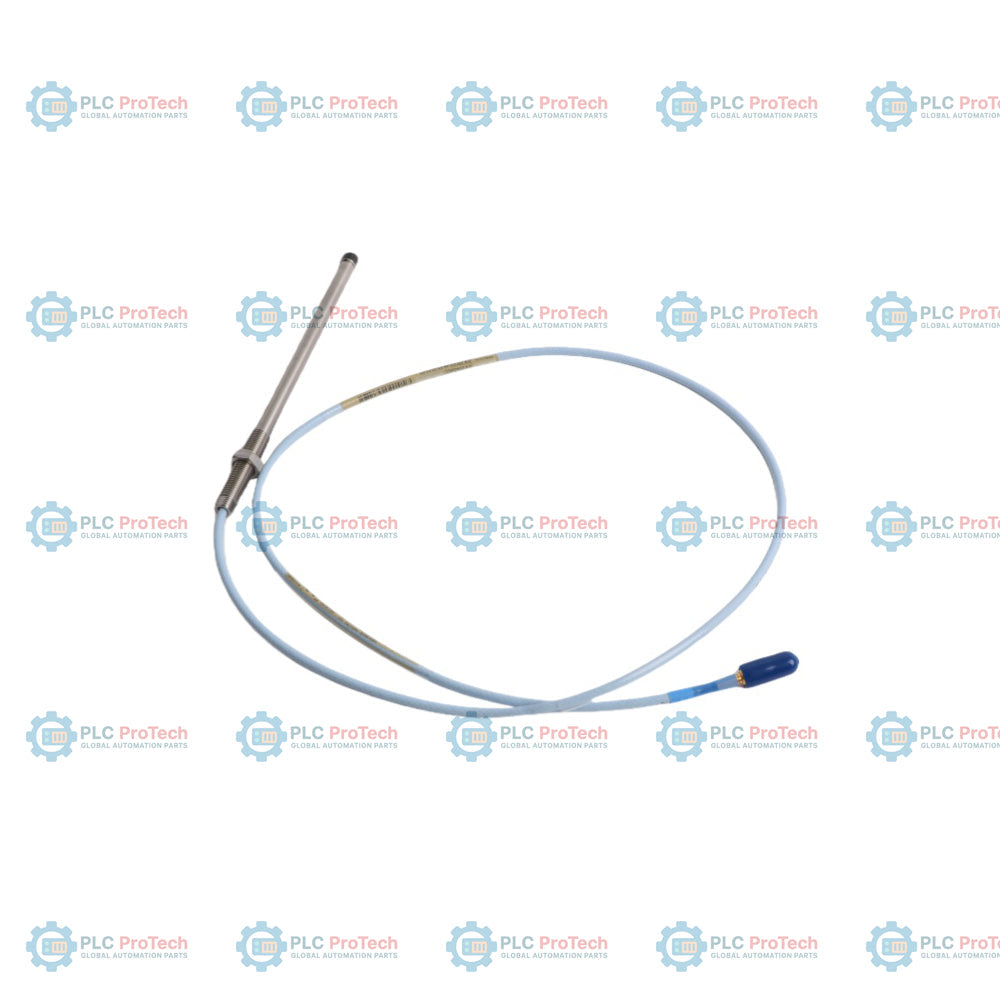

Il Bently Nevada 330101-48-71-20-02-05 è una sonda di prossimità da 8 mm ad alte prestazioni appartenente alla collaudata serie 3300 XL. Questa configurazione specifica è progettata con una lunghezza non filettata di 4,8 pollici, una lunghezza complessiva del corpo di 7,1 pollici e una lunghezza totale di 2,0 metri (6,6 piedi). Il cavo è un cavo coassiale standard non armato, terminato con un connettore miniaturizzato ClickLoc (senza protezione del connettore), che offre un'installazione lineare e ordinata. Certificata con l'opzione di approvazione delle autorità -05, questa sonda è pienamente conforme agli standard ATEX, IECEx e CSA, rendendola sicura per l'installazione permanente in aree pericolose.

Progettata per misurare senza contatto le vibrazioni e la posizione dell'albero, la serie 330101 funziona secondo il principio delle correnti parassite. È realizzata per resistere ad ambienti estremi di macchinari e presenta una robusta punta in PPS (solfuro di polifenilene) chimicamente inerte e un corpo della sonda in acciaio inossidabile resistente alla corrosione. Operando come parte di una catena di monitoraggio 3300 XL, la sonda deve essere abbinata a un cavo di prolunga 3300 XL appropriato e a un sensore Proximitor della serie 330180 per una precisa conversione da distanza a tensione. La tensione dinamica risultante viene trasmessa al rack di monitoraggio Bently Nevada 3500 o ad altri sistemi PLC e DCS industriali per agevolare la protezione dei macchinari e l'analisi diagnostica in tempo reale.

Caratteristiche

• Design non armato: Presenta un cavo coassiale standard senza armatura metallica, massimizzando la flessibilità di instradamento nelle reti di condotti o passerelle protettive.
• Connettore miniaturizzato ClickLoc: Utilizza un connettore coassiale miniaturizzato ClickLoc sicuro e a connessione rapida per garantire una bassa resistenza elettrica e una trasmissione stabile del segnale.
• Struttura in materiale resistente: Progettato con una punta in PPS ad alta resistenza e un corpo in acciaio inossidabile per resistere all'umidità, all'olio e all'esposizione a sostanze chimiche sugli alloggiamenti dei cuscinetti.
• Certificata per aree pericolose: Preapprovata con certificazioni CSA, ATEX e IECEx per un funzionamento sicuro in atmosfere esplosive.
• Misurazione senza contatto: Fornisce un monitoraggio altamente accurato e privo di usura dello spostamento a correnti parassite dei componenti delle macchine rotanti.

Applicazioni

La sonda Bently Nevada 330101-48-71-20-02-05 viene utilizzata in vari settori pesanti per monitorare componenti rotanti critici. Gli ambienti di impiego tipici includono:

• Monitoraggio delle vibrazioni radiali dell'albero e della posizione della spinta assiale di turbine a vapore e a gas.
• Misurazioni delle vibrazioni dell'albero e dello spostamento relativo dell'involucro di compressori, espansori e turbine.
• Monitoraggio dello spostamento e della velocità dell'albero di pompe centrifughe ad alta velocità e riduttori.
• Allineamento dell'albero e monitoraggio dell'espansione termica dei generatori idroelettrici.
• Sistemi permanenti di protezione delle macchine che richiedono classificazioni ATEX/IECEx/CSA per aree pericolose.

Informazioni per l'ordine

Il codice 330101-48-71-20-02-05 rappresenta una configurazione specifica ordinabile della famiglia di sonde Bently Nevada 3300 XL 8 mm. La suddivisione seguente descrive in dettaglio il valore di ciascun segmento di questo SKU univoco:

Specifiche tecniche

Linee guida per l'installazione

Per garantire il corretto funzionamento e prolungare la durata della sonda Bently Nevada 330101-48-71-20-02-05, gli ingegneri devono seguire queste linee guida essenziali per l'installazione sul campo:

• Calibrazione del gioco della sonda: Montare la sonda con il preciso gioco di offset meccanico, generalmente 1.27 mm o 50 mil, corrispondente a un'uscita nominale di -10 VDC dal sensore Proximitor, oppure secondo la calibrazione prevista per il sistema specifico.
• Limite di coppia dell'alloggiamento: Non superare la coppia massima raccomandata di 33.9 N-m (300 in-lb) durante il serraggio della filettatura 3/8-24 UNF sugli alloggiamenti in acciaio inossidabile.
• Raggio minimo di curvatura del cavo: Mantenere un raggio minimo di curvatura del cavo di 25.4 mm (1.0 pollice) durante la posa, per evitare danni al conduttore coassiale interno.
• Schermatura e messa a terra: Assicurarsi che la schermatura del cavo della sonda sia continua e adeguatamente isolata dalle interferenze del circuito di terra. Utilizzare appositi alloggiamenti per morsetti o scatole di giunzione per i collegamenti esterni.
• Protezione dall'umidità: Applicare nastro siliconico autoagglomerante o protezioni per connettori se il collegamento al cavo di prolunga è esposto a umidità estrema o a spruzzi di liquidi.

Conformità e certificazioni

Questa configurazione della sonda trasduttore è conforme ai principali standard internazionali di sicurezza per apparecchiature elettriche industriali e luoghi pericolosi:

• ATEX: Certificato per l'uso in atmosfere con gas esplosivi nelle Zone 0, 1 e 2, se installato con apposite barriere di sicurezza intrinseca.
• IECEx: Certificato a livello internazionale per atmosfere esplosive secondo gli schemi di sicurezza intrinseca.
• CSA: Approvazione nordamericana per luoghi pericolosi di Classe I, Divisione 1 e Divisione 2.
