Descrizione

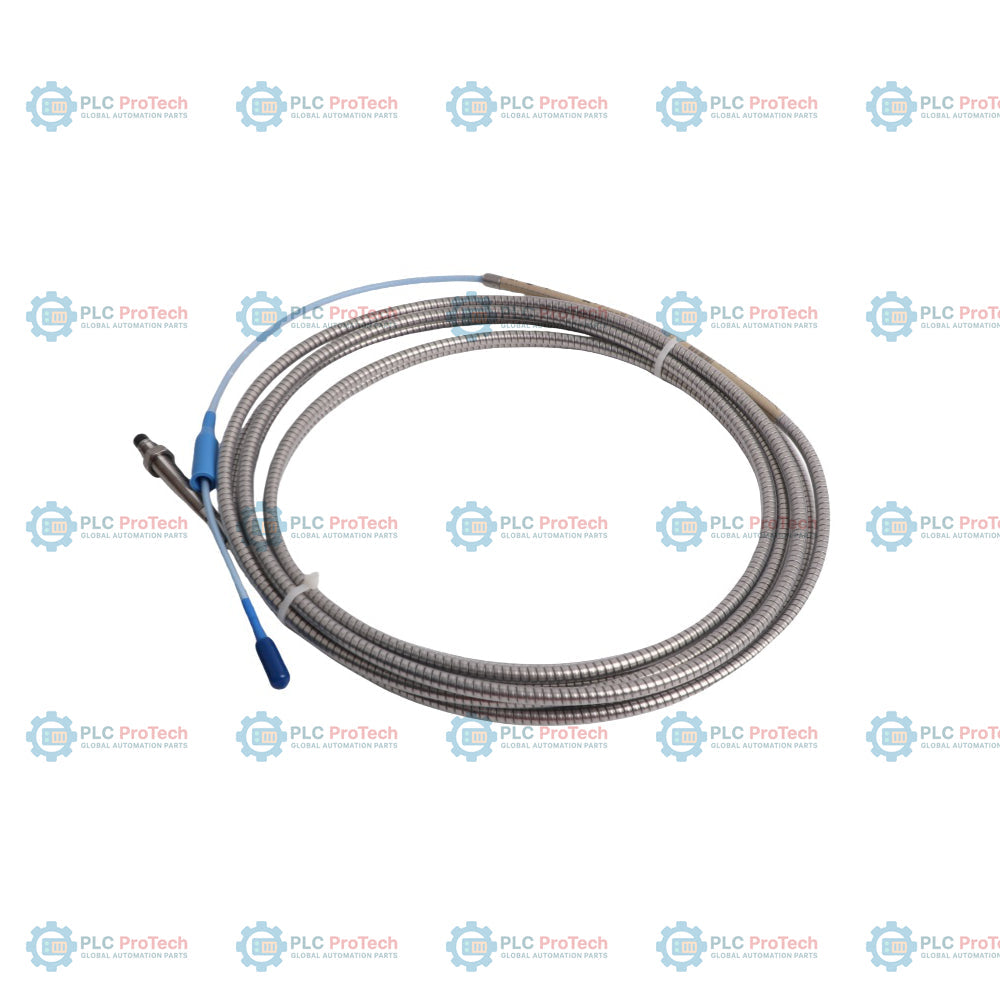

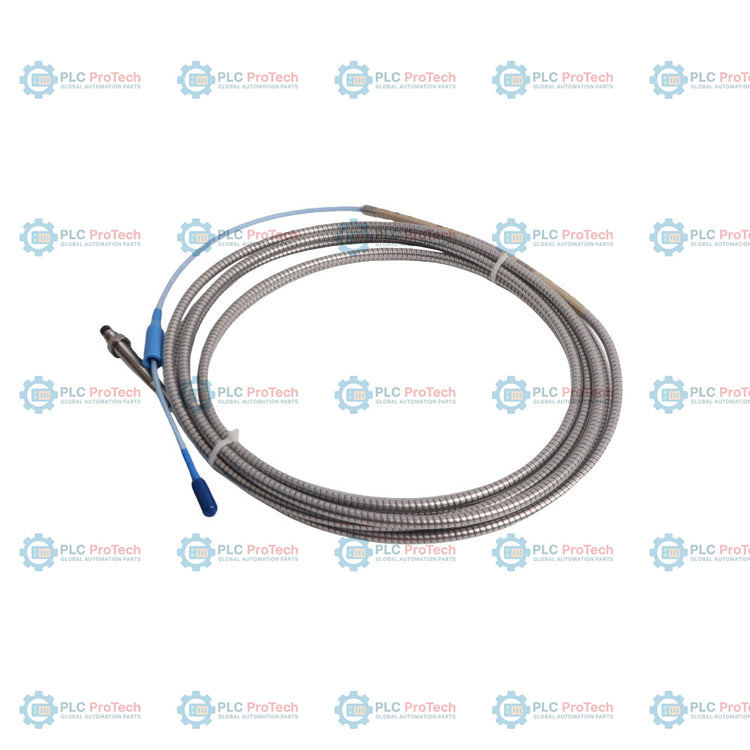

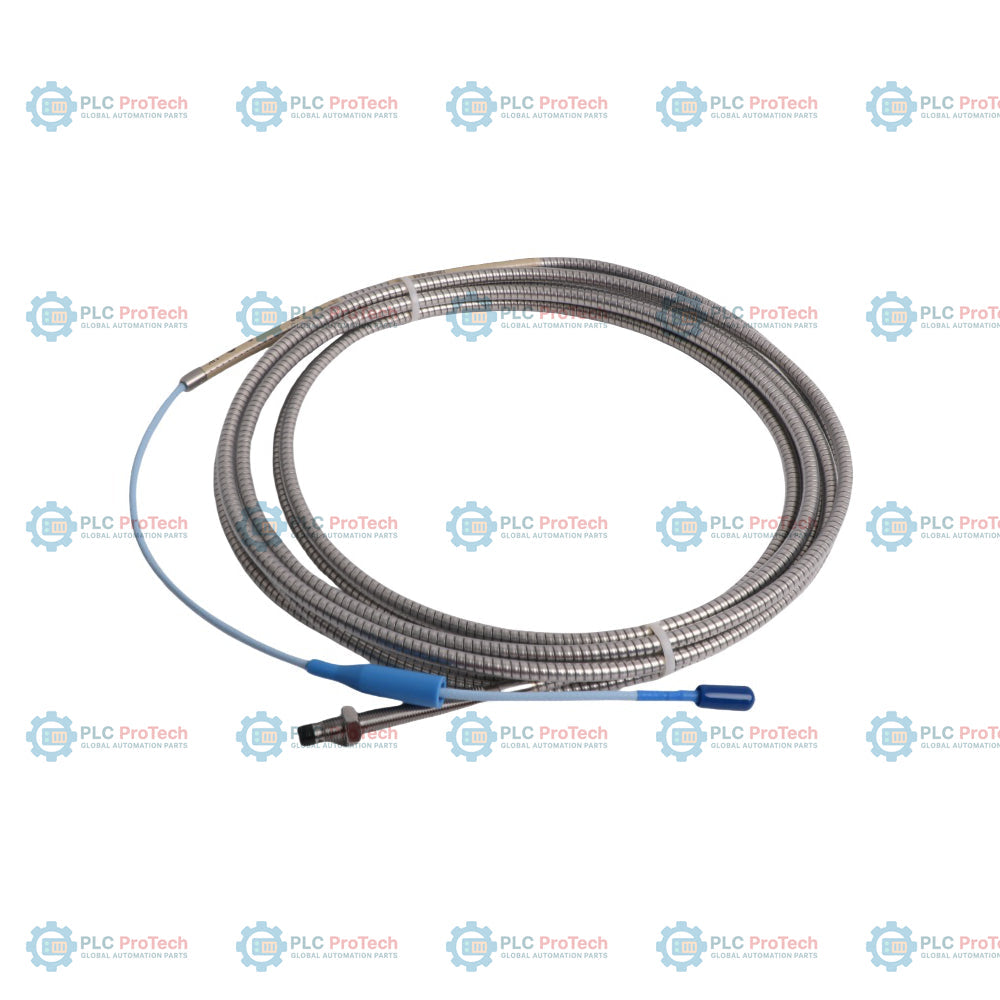

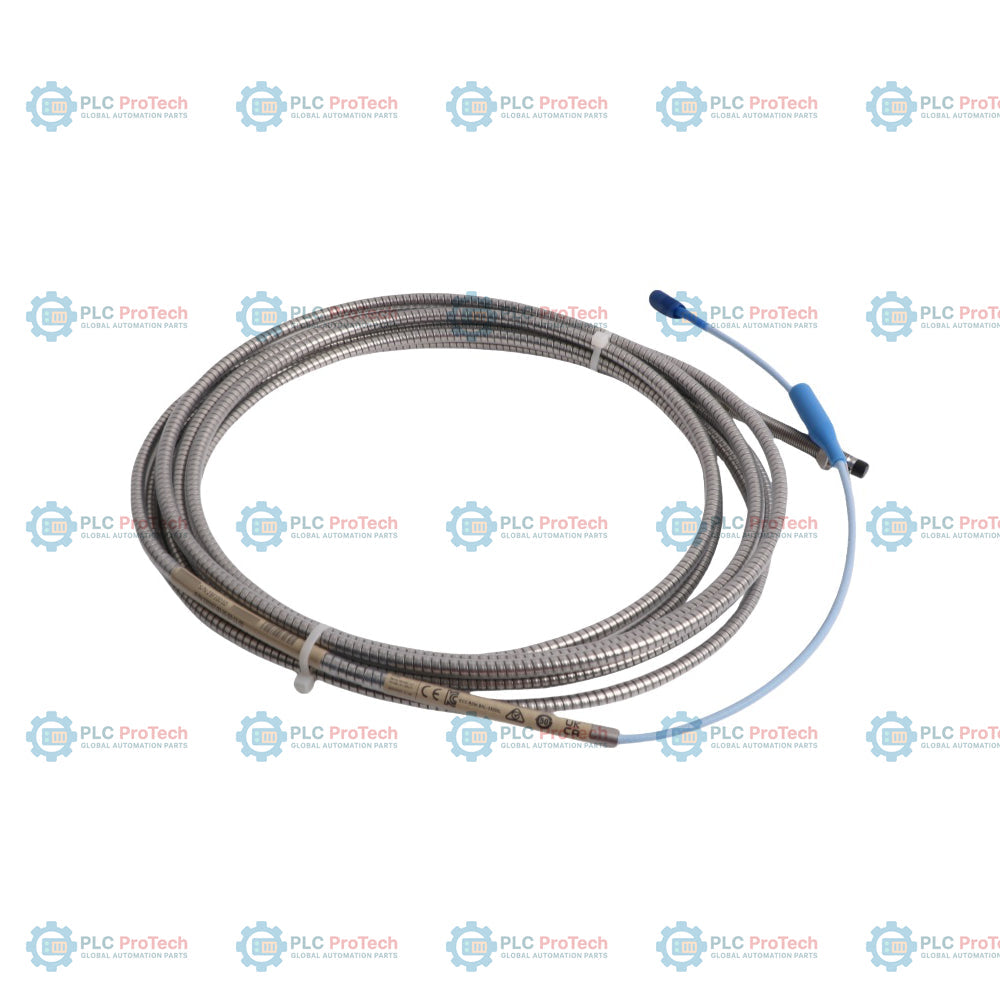

330102-00-25-10-02-CN è una sonda di prossimità corazzata con corpo filettato 3/8-24 UNF e lunghezza non filettata di 0,0 pollici (opzione 00), lunghezza complessiva del corpo di 2,5 pollici (opzione 25), lunghezza totale del sistema di 1,0 metro (opzione 10), connettore coassiale miniaturizzato ClickLoc su cavo standard (opzione 02) e approvazione cinese per aree pericolose (-CN).

Questa configurazione integra un'armatura metallica per proteggere il cavo coassiale da abrasione fisica, impatti meccanici e ambienti industriali difficili. A differenza delle configurazioni standard non corazzate, questa sonda offre una robusta protezione fisica lungo l'intera lunghezza del cavo standard. La sonda opera come parte del sistema di trasduttore di prossimità 3300 XL da 8 mm, interagendo con un cavo di prolunga 3300 XL e un sensore Proximitor 3300 XL secondo i principi della misurazione a correnti parassite.

Caratteristiche

• L'opzione 00 specifica una lunghezza non filettata di 0,0 pollici (0,0 mm), consentendo il completo innesto della filettatura del corpo durante il montaggio.
• L'opzione 25 indica una lunghezza complessiva del corpo di 2,5 pollici (63,5 mm) con filettatura 3/8-24 UNF.
• L'opzione 10 fornisce una lunghezza totale del cavo di 1,0 metro (3,3 piedi) per installazioni con accoppiamento ravvicinato.
• L'opzione 02 fornisce un connettore coassiale miniaturizzato ClickLoc su cavo standard senza un'ulteriore protezione del connettore.
• Il suffisso -CN integra l'approvazione cinese per aree pericolose, certificata da NEPSI e CCC, per ambienti a sicurezza intrinseca e antiscintilla.
• Il rivestimento corazzato in acciaio inossidabile avvolge il cavo standard della sonda per resistere a tagli, schiacciamenti e danni legati all'installazione.
• L'O-ring integrato in Viton garantisce una tenuta alla pressione differenziale tra la punta della sonda e il corpo.

Applicazioni

• Misurazione delle vibrazioni e della posizione assiale di macchinari su turbine a gas, turbine a vapore, pompe, compressori e motori elettrici.
• Monitoraggio fisico protettivo in percorsi stretti o abrasivi dove i cavi standard rischiano di danneggiarsi.
• Installazioni in aree pericolose di impianti industriali che richiedono la conformità cinese NEPSI o CCC.

Informazioni per l'ordine

Specifiche tecniche

Linee guida per l'installazione

Per garantire prestazioni sicure e corrette, osservare le seguenti linee guida ingegneristiche durante l'installazione di questa sonda:

• Mantenere una distanza minima corrispondente a 3/8-24 filetti durante l'installazione e verificare i limiti di innesto della filettatura per evitare inceppamenti.
• Assicurarsi che la punta della sonda sia sufficientemente distante dai componenti metallici adiacenti, per evitare interferenze di visione laterale.
• Serrare il corpo della sonda secondo le configurazioni di coppia di montaggio standard, utilizzando una chiave esagonale da 7/16 di pollice o M10 sulle superfici piane per la chiave.
• Fissare i connettori ClickLoc esercitando una pressione manuale; non utilizzare una coppia eccessiva né utensili metallici, che potrebbero danneggiare i contatti placcati in oro.
• Instradare la guaina corazzata flessibile evitando curve strette e mantenendo i raggi di curvatura entro i limiti meccanici standard raccomandati, per evitare di piegare il conduttore coassiale interno.
• Assicurarsi che lo schermo esterno sia correttamente collegato a terra tramite il rack di monitoraggio o l'involucro, per mantenere l'isolamento elettrico.

Conformità e certificazioni

Questa variante è certificata secondo i seguenti standard di sicurezza e prestazioni elettriche:

• NEPSI: Certificato per installazioni industriali in aree pericolose in Cina secondo i concetti di sicurezza intrinseca (Ex ia) e senza scintille (Ex nA/Ex ec).
• CCC: Conforme alla certificazione obbligatoria cinese per i requisiti di sicurezza antideflagrante.
• Direttiva CE: Conforme alla Direttiva EMC 2014/30/UE e alla Direttiva RoHS 2011/65/UE.
• RoHS Cina: Designazione EFUP di 15 anni in conformità con SJ/T 11364-2024.
• Sicurezza funzionale: Conforme a SIL 2 (HFT=0) e SIL 3 (HFT=1) se utilizzato in configurazioni approvate.
