Descrizione

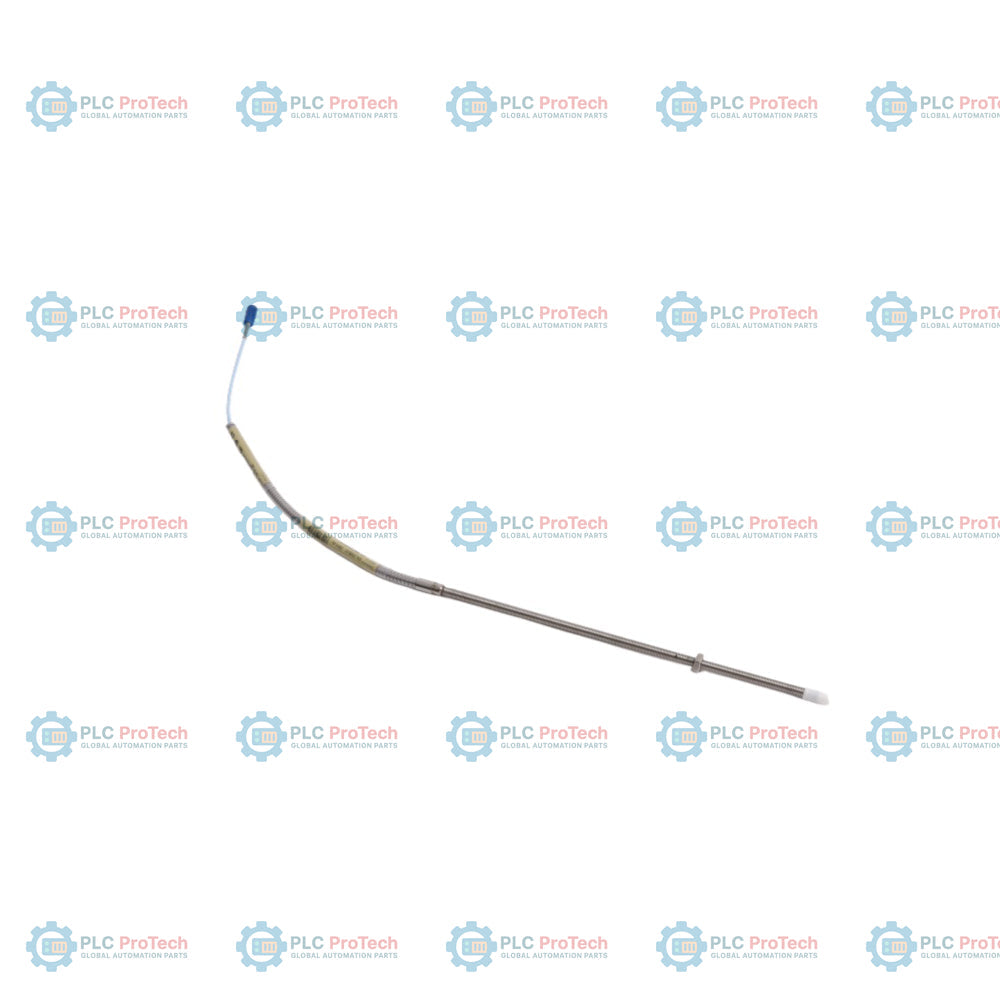

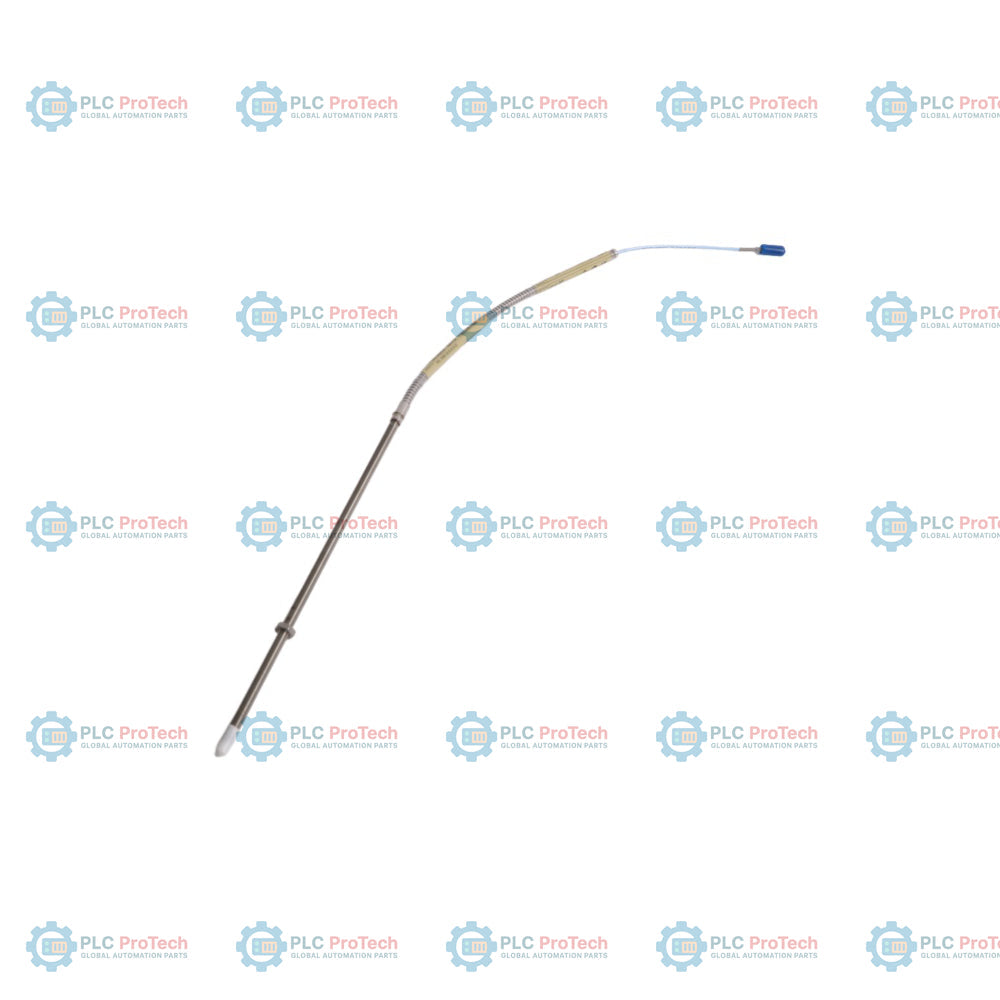

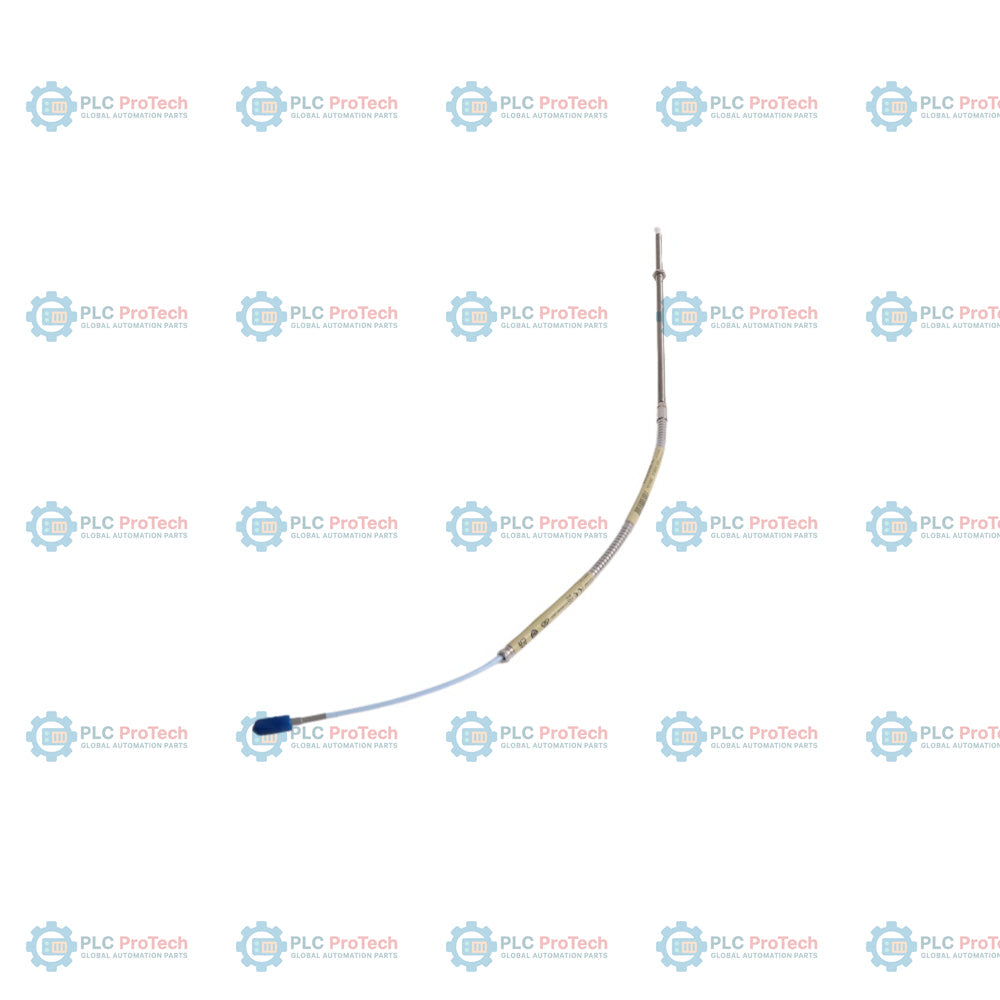

Una lunghezza complessiva dell'involucro di 9,5 pollici (opzione 95) con un involucro corazzato completamente filettato 1/4-28 UNF-2A (opzione 00) definisce la Sonda di prossimità 3300 NSv 330902-00-95-05-02-05. Questo componente trasduttore industriale utilizza la tecnologia a correnti parassite per eseguire misurazioni senza contatto dello spostamento su geometrie del bersaglio con spazio libero limitato o area del bersaglio ridotta.

Rispetto alla variante 330901 non armata, il modello 330902 integra un'armatura in acciaio inossidabile per una solida protezione meccanica del cavo coassiale. Questa configurazione specifica presenta una lunghezza totale di 0,5 metri (20 pollici), un connettore coassiale ClickLoc standard e molteplici approvazioni per aree pericolose, risultando compatibile con il sensore Proximitor 330980 e il cavo di prolunga 330930 in ambienti con macchinari rotanti impegnativi.

Caratteristiche

• L'opzione 00 specifica un involucro della sonda completamente filettato 1/4-28 UNF-2A, con una lunghezza non filettata di 0,0 pollici.
• L'opzione 95 fornisce una lunghezza complessiva dell'involucro di 9,5 pollici per raggiungere aree del bersaglio sull'albero profondamente incassate.
• L'opzione 05 identifica una lunghezza totale ridotta del cavo della sonda, pari a 0,5 metri, per configurazioni di installazione con spazi limitati.
• L'opzione 02 fornisce un connettore coassiale miniaturizzato ClickLoc placcato in oro con un profilo di cavo standard.
• L'opzione 05 identifica molteplici approvazioni di enti certificatori per zone pericolose e a sicurezza intrinseca.
• L'armatura integrata in acciaio inossidabile protegge il cablaggio coassiale interno da 75 ohm dai danni meccanici.
• La guarnizione di pressione con O-ring in Viton funge da barriera ambientale tra la punta della sonda e l'involucro in acciaio inossidabile.

Applicazioni

• Misurazioni delle vibrazioni radiali e della posizione assiale in macchinari rotanti di piccole dimensioni.
• Monitoraggio dello spostamento dell'albero su turbine a gas aeroderivative ad alta velocità.
• Applicazioni di protezione delle macchine con geometrie del bersaglio limitate e spazi strutturali ridotti.
• Installazioni di monitoraggio industriale che richiedono componenti trasduttori certificati a sicurezza intrinseca.

Informazioni per l'ordine

Specifiche tecniche

Linee guida per l’installazione

• Verificare che la lunghezza totale combinata della sonda (0,5 m) e del cavo di prolunga corrisponda alla lunghezza calibrata del sistema del sensore di prossimità Proximitor.
• Utilizzare una coppia di installazione massima di 5,1 N m (45 in lb) per questa custodia della sonda 1/4-28.
• Assicurarsi che il cablaggio della sonda sia instradato lontano da bordi affilati, rispettando il raggio minimo di curvatura di 25,4 mm (1,0 pollici).
• Installare protezioni per connettori o applicare nastro siliconico autoagglomerante per impedire l’ingresso di umidità o liquidi di processo nella connessione coassiale.

Conformità e certificazioni

• Direttive della Comunità europea: Direttiva EMC 2014/30/UE, Direttiva RoHS 2011/65/UE
• Sicurezza funzionale: certificato SIL 2 (HFT=0), SIL 3 (HFT=1)
• Approvazioni per aree pericolose (opzione 05): ATEX/IECEx Classe I, Zona 0 (Ex ia IIC T4/T5 Ga); CSA Classe I, Zona 0 (AEx/Ex ia IIC Ga), Classe I, Gruppi A, B, C, D
