Descrizione

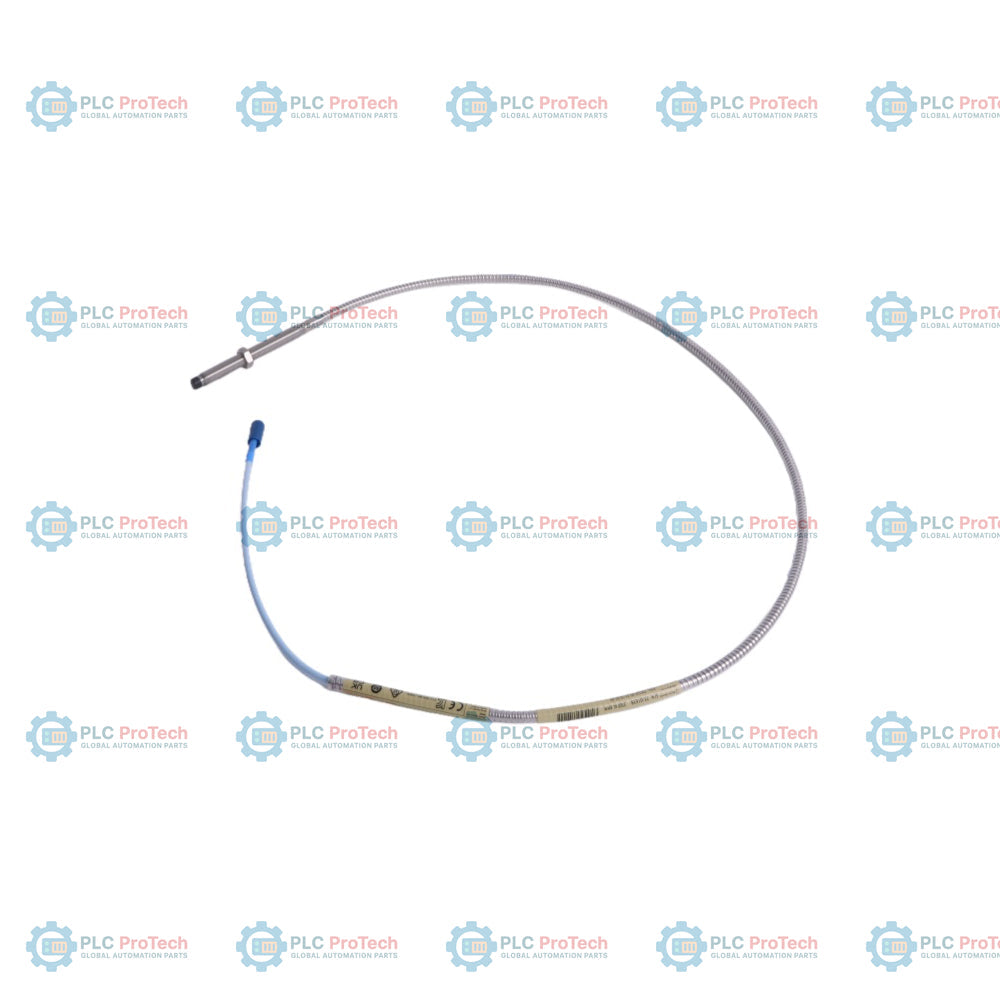

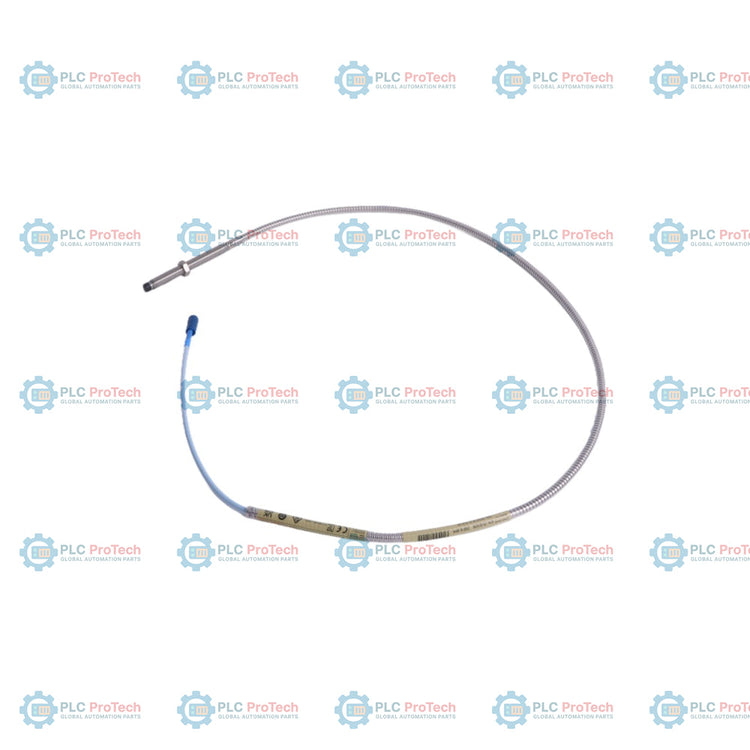

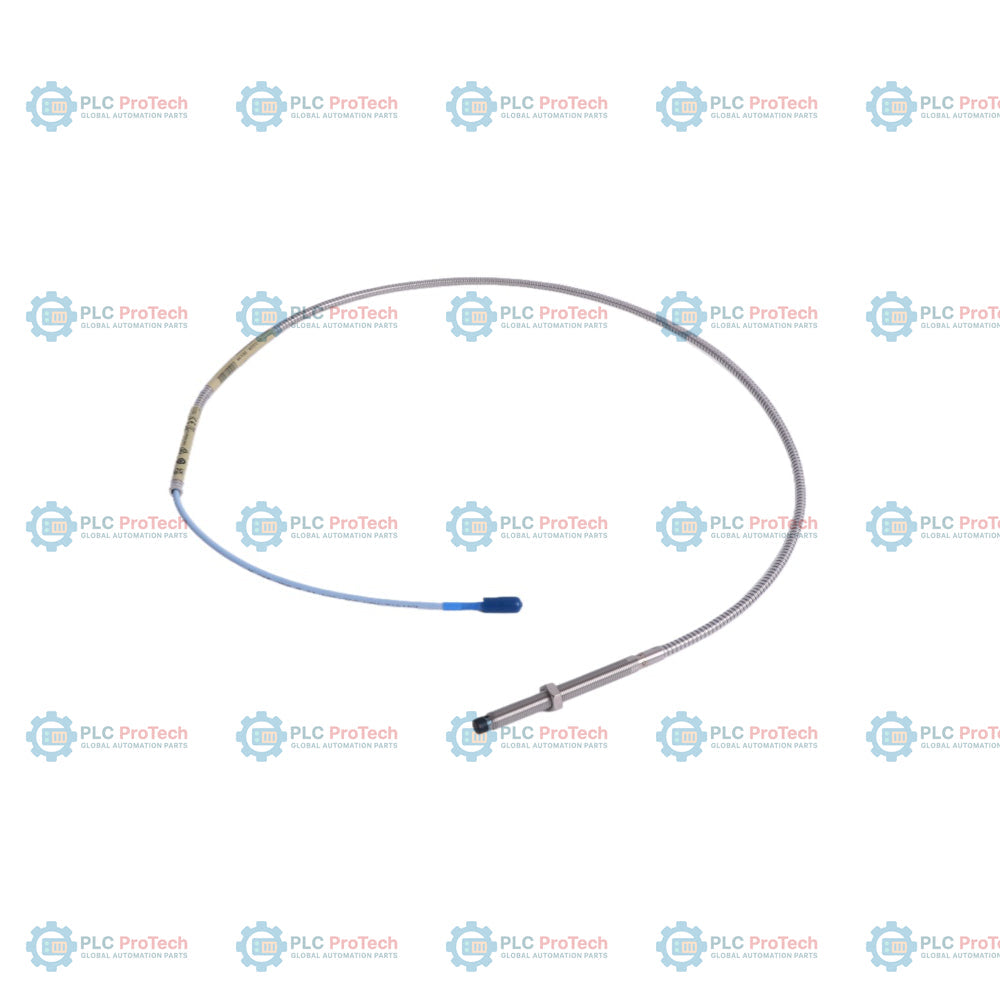

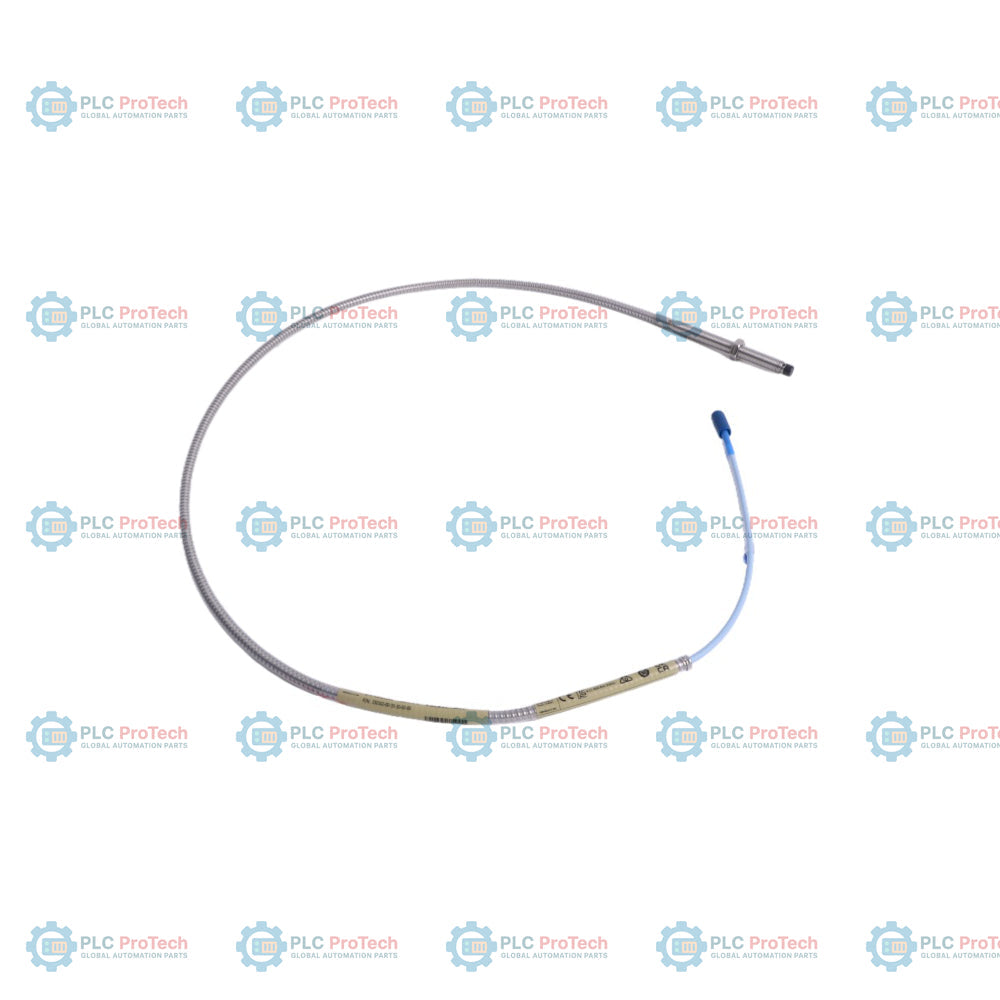

L'Opzione 00 (lunghezza non filettata di 0,0 pollici), l'Opzione 35 (lunghezza complessiva del corpo di 3,5 pollici), l'Opzione 10 (lunghezza totale di 1,0 m), l'Opzione 02 (connettore coassiale ClickLoc, cavo standard) e l'Opzione 00 (nessuna approvazione degli enti richiesta) specificano la configurazione fisica della 330102-00-35-10-02-00 sonda di prossimità armata. Questa sonda trasduttore a correnti parassite presenta un corpo filettato in acciaio 3/8-24 UNF e una protezione integrata in acciaio inossidabile che schermano il cavo coassiale da danni meccanici, tagli e abrasioni in ambienti difficili con macchinari rotanti. Si abbina a un sensore Proximitor 3300 XL e a un cavo di prolunga standard per formare un sistema completo di protezione delle macchine per la misurazione delle vibrazioni dell'albero e della posizione assiale.

A differenza delle varianti non armate come la 330101, questo modello 330102 armato include una guaina protettiva in acciaio inossidabile sopra il cavo coassiale standard isolato in FEP. La lunghezza non filettata di 0,0 pollici garantisce il massimo innesto della filettatura per le configurazioni di montaggio in pozzi profondi, mentre la profondità del corpo di 3,5 pollici è compatibile con gli ingressi filettati standard. Questa configurazione specifica non include approvazioni degli enti (Opzione 00), pertanto è adatta ad aree industriali generiche non pericolose in cui non sono richieste certificazioni antideflagranti o a sicurezza intrinseca.

Caratteristiche

• La guaina flessibile standard in acciaio inossidabile protegge il cavo coassiale da urti meccanici, forze di schiacciamento e abrasione.
• Lunghezza complessiva del corpo di 3,5 pollici (88,9 mm), con una lunghezza non filettata di 0,0 pollici, per garantire la massima profondità di innesto della filettatura.
• Lunghezza totale del cavo di 1,0 metro (3,3 piedi), terminato con un connettore coassiale maschio ClickLoc miniaturizzato.
• Il corpo filettato in acciaio 3/8-24 UNF-2A consente il montaggio meccanico diretto negli alloggiamenti filettati delle macchine.
• La punta della sonda stampata in PPS (solfuro di polifenilene), con diametro di 8,0 mm, resiste all'olio per turbine, all'umidità e all'esposizione a sostanze chimiche.
• Il connettore ClickLoc in ottone placcato oro garantisce una connessione stabile e resistente alle vibrazioni con il cavo di prolunga.

Applicazioni

• Monitoraggio delle vibrazioni delle macchine e della posizione dell'albero.
• Turbine industriali a gas e a vapore, compressori centrifughi e generatori.
• Aree industriali non pericolose che richiedono una robusta protezione meccanica per il cablaggio dei trasduttori.

Informazioni per l'ordine

Specifiche tecniche

Collegamenti e interfacce

Linee guida per l’installazione

• Rispettare le distanze minime laterali e punta-punta per prevenire interferenze tra segnali o con l’alloggiamento durante la calibrazione.
• Serrare a mano i connettori coassiali ClickLoc per evitare di danneggiare i meccanismi di bloccaggio interni.
• Non torcere né piegare il cavo armato oltre il raggio minimo di curvatura durante l’installazione negli alloggiamenti della macchina.
• Assicurarsi che l’avvitamento massimo non superi 0.563 pollici (14.3 mm), per evitare inceppamenti nelle profondità di filettatura standard.
• Verificare il gap della sonda utilizzando un multimetro digitale sull’uscita del sensore Proximitor durante la messa in servizio iniziale della macchina.

Conformità e certificazioni

• Questa variante della sonda è configurata con l’Opzione 00 (nessuna approvazione da parte di enti richiesta) ed è adatta per aree industriali non pericolose.
• Conforme ai requisiti generali di sicurezza elettrica e ambientale (RoHS).
