Descrizione

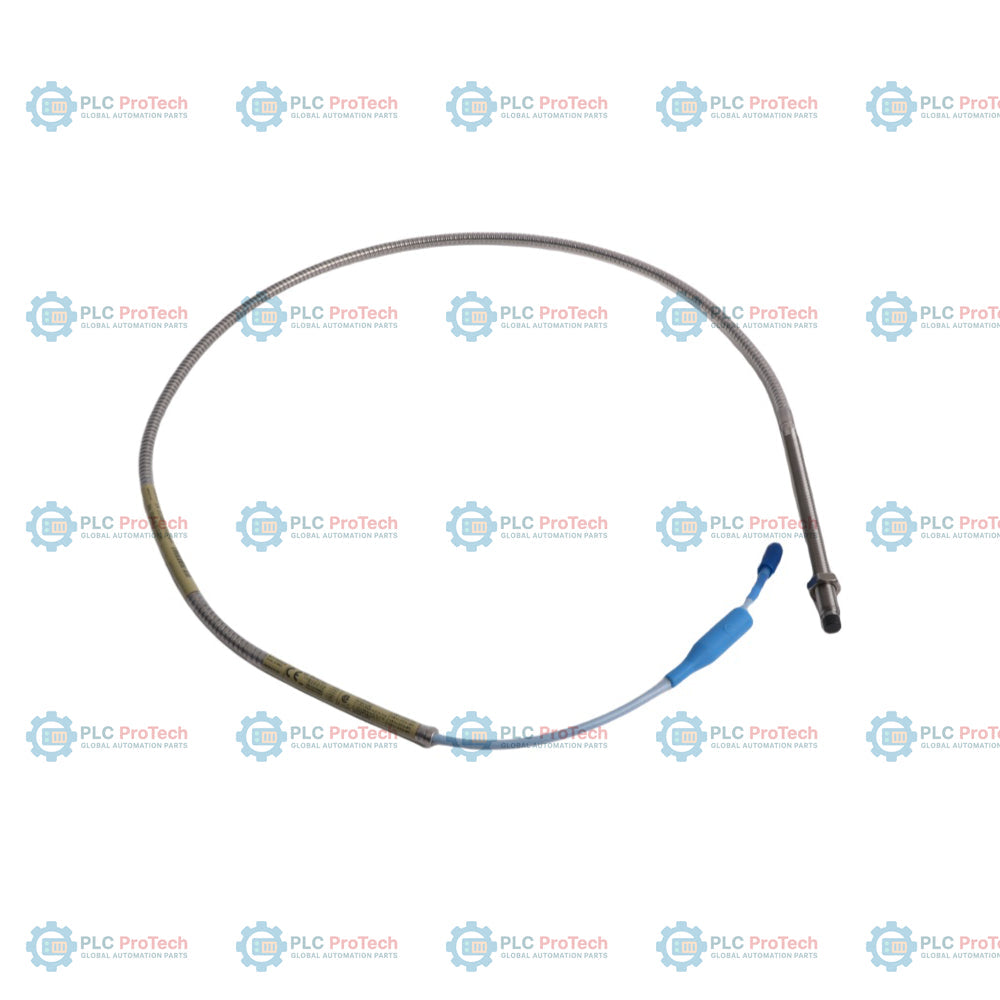

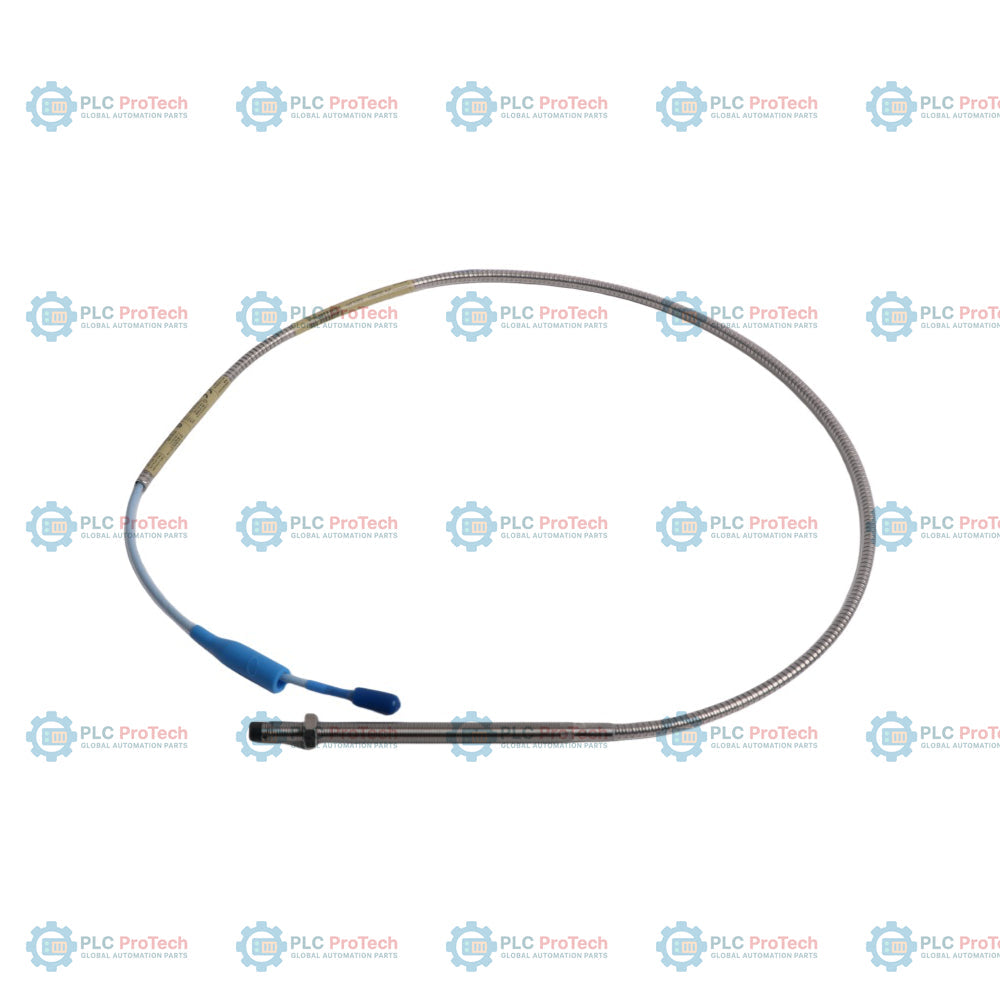

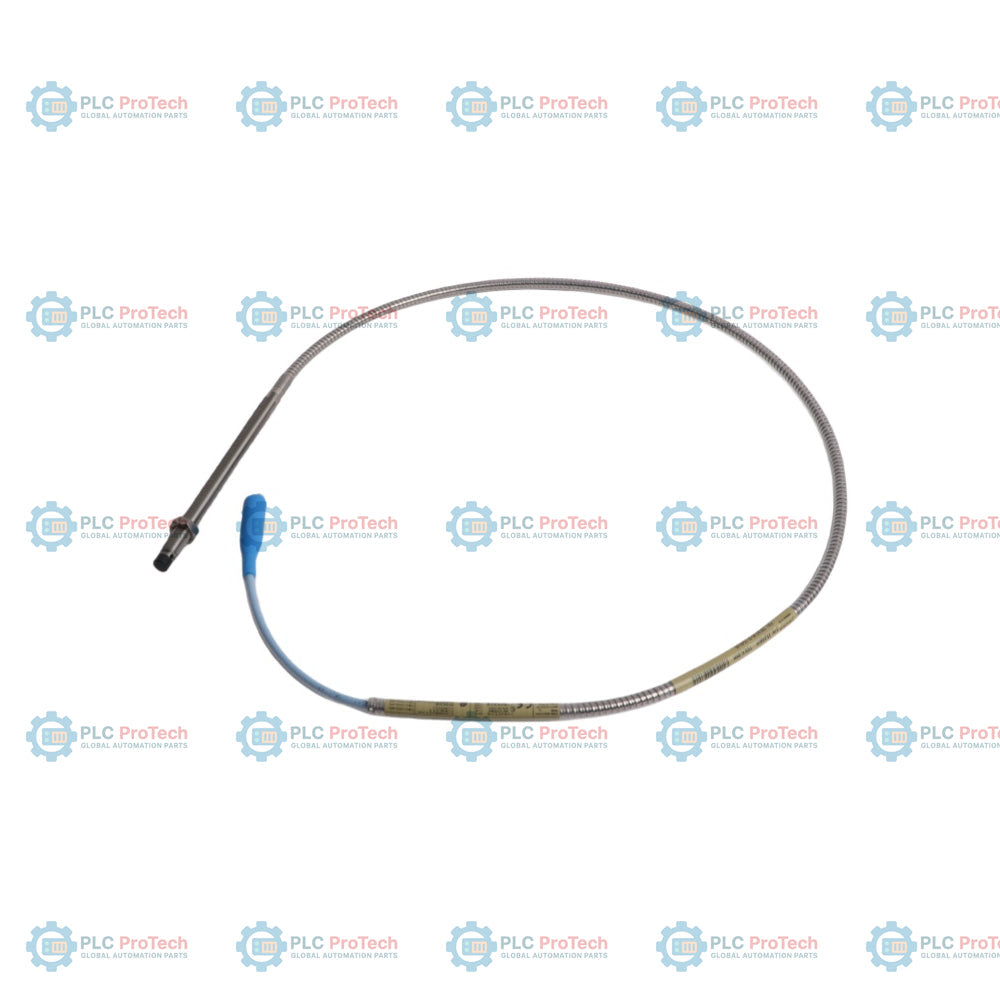

L’opzione 00 (lunghezza non filettata di 0,0 pollici) e l’opzione 50 (lunghezza complessiva del corpo di 5,0 pollici) definiscono questa configurazione di sonda corazzata 3300 XL da 8 mm — 330102-00-50-10-01-05. Questa sonda di prossimità a correnti parassite presenta un’armatura integrata in acciaio inossidabile rivestito in FEP, che protegge il cavo coassiale dall’abrasione meccanica e dall’usura fisica intensa negli impianti industriali. A differenza delle varianti gemelle non corazzate, come la 330101, questa configurazione corazzata offre una maggiore protezione strutturale per il percorso del cavo senza introdurre interferenze nel segnale.

La sonda funziona all’interno di un sistema trasduttore 3300 XL da 8 mm, abbinata a un cavo di prolunga 3300 XL e a un sensore Proximitor compatibile. Fornisce misurazioni senza contatto dello spostamento per monitorare le vibrazioni dell’albero, la posizione assiale e la velocità di rotazione. Questo modello specifico è configurato con una lunghezza totale del cavo di 1,0 metri (opzione 10), terminato con un connettore coassiale miniaturizzato ClickLoc protetto da una protezione integrata per connettore in fluorosilicone (opzione 01). Con l’approvazione dell’ente secondo l’opzione 05, l’assieme è certificato per l’uso in ambienti a sicurezza intrinseca e pericolosi.

Caratteristiche

• Lunghezza del corpo non filettato dell’opzione 00, che garantisce l’impegno completo della filettatura lungo l’intera lunghezza del corpo.
• Lunghezza del corpo dell’opzione 50, che specifica un alloggiamento filettato della sonda con lunghezza complessiva di 5,0 pollici.
• Lunghezza totale dell’opzione 10, che specifica un cavo integrato da 1,0 metri (3,3 piedi).
• Tipo di connettore dell’opzione 01, che fornisce un connettore coassiale miniaturizzato ClickLoc completo di protezione elastomerica per il connettore.
• Opzione di approvazione 05, che verifica la conformità alle certificazioni ATEX, IECEx e CSA per aree pericolose.
• Armatura flessibile in acciaio inossidabile che circonda il cavo coassiale per proteggerlo da tagli, schiacciamenti e piegature accentuate.
• Guarnizione di pressione con O-ring in Viton, progettata per resistere alla pressione differenziale tra la punta della sonda e il corpo.

Applicazioni

Questa sonda di prossimità corazzata viene utilizzata per misurazioni senza contatto delle vibrazioni e della posizione sui macchinari rotanti industriali. Le applicazioni tipiche includono:

• Monitoraggio delle vibrazioni radiali dell’albero su turbine a vapore e a gas.
• Misurazione della posizione assiale su compressori centrifughi ad alta velocità.
• Monitoraggio dell’eccentricità dell’albero e dell’espansione differenziale sui generatori delle centrali elettriche.
• Rilevamento della velocità e del riferimento di fase del rotore (keyphasor) su pompe e ventilatori industriali.
• Monitoraggio delle vibrazioni in ambienti meccanici gravosi, dove l’abrasione dei cavi rappresenta un rischio costante.

Informazioni per l'ordine

Specifiche tecniche

Linee guida per l'installazione

• Rispettare i limiti standard di innesto della filettatura di montaggio per prevenire inceppamenti durante l'installazione (massimo 0.563 pollici per filettature 3/8-24 UNF).
• Impostare il corretto traferro della sonda utilizzando un calibratore statico o un voltmetro digitale collegato all'uscita del sensore Proximitor prima del serraggio finale.
• Collegare manualmente il connettore coassiale miniaturizzato ClickLoc al connettore coassiale del cavo di prolunga, serrandolo a mano.
• Far scorrere il protettore del connettore in fluorosilicone sopra il collegamento per isolare e sigillare la giunzione coassiale da umidità, olio e contaminanti esterni.
• Evitare di torcere la guaina corazzata durante l'installazione per prevenire danni al nucleo coassiale interno.

Conformità e certificazioni

• Certificato CSA per ambienti pericolosi di Classe I, Divisione 1 e Zona 0.
• Certificato ATEX per atmosfere esplosive Ex ia IIC T5...T1 Ga.
• Certificato IECEx per applicazioni a sicurezza intrinseca in ambienti con gas e polveri esplosivi.
