Descrizione

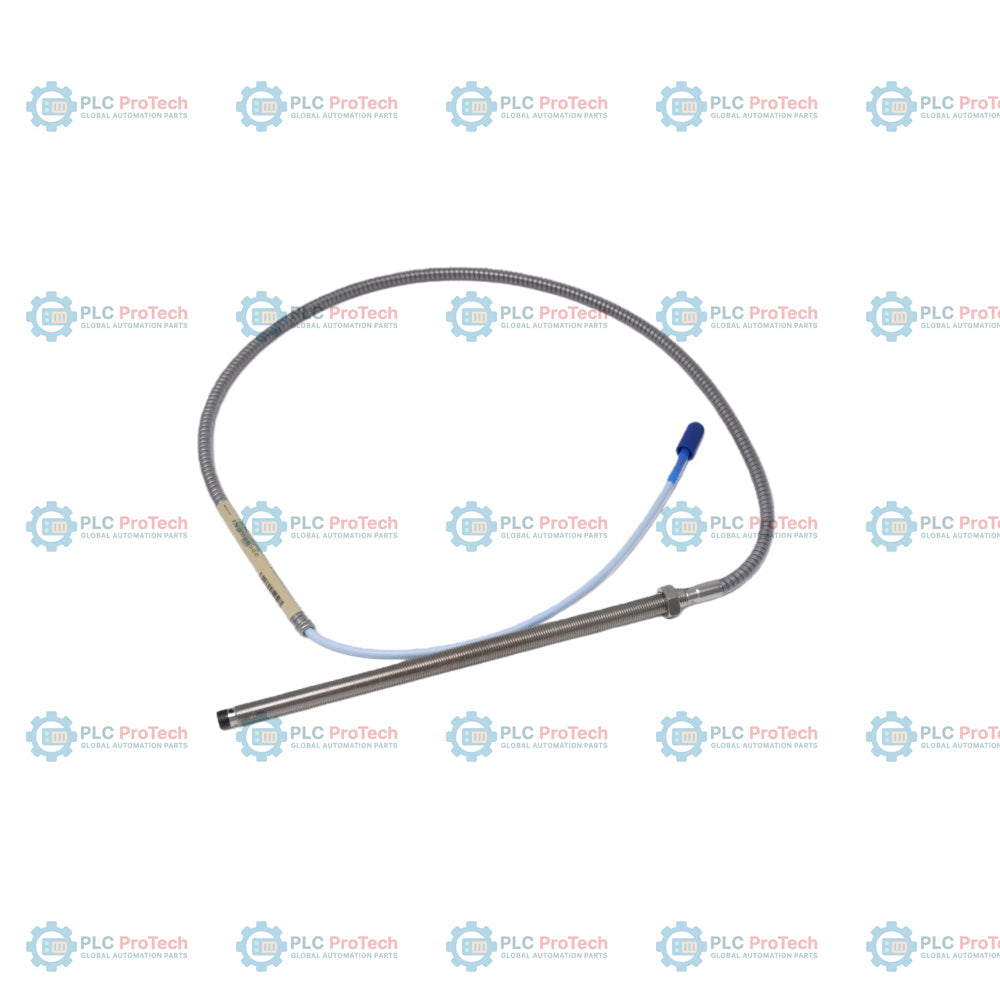

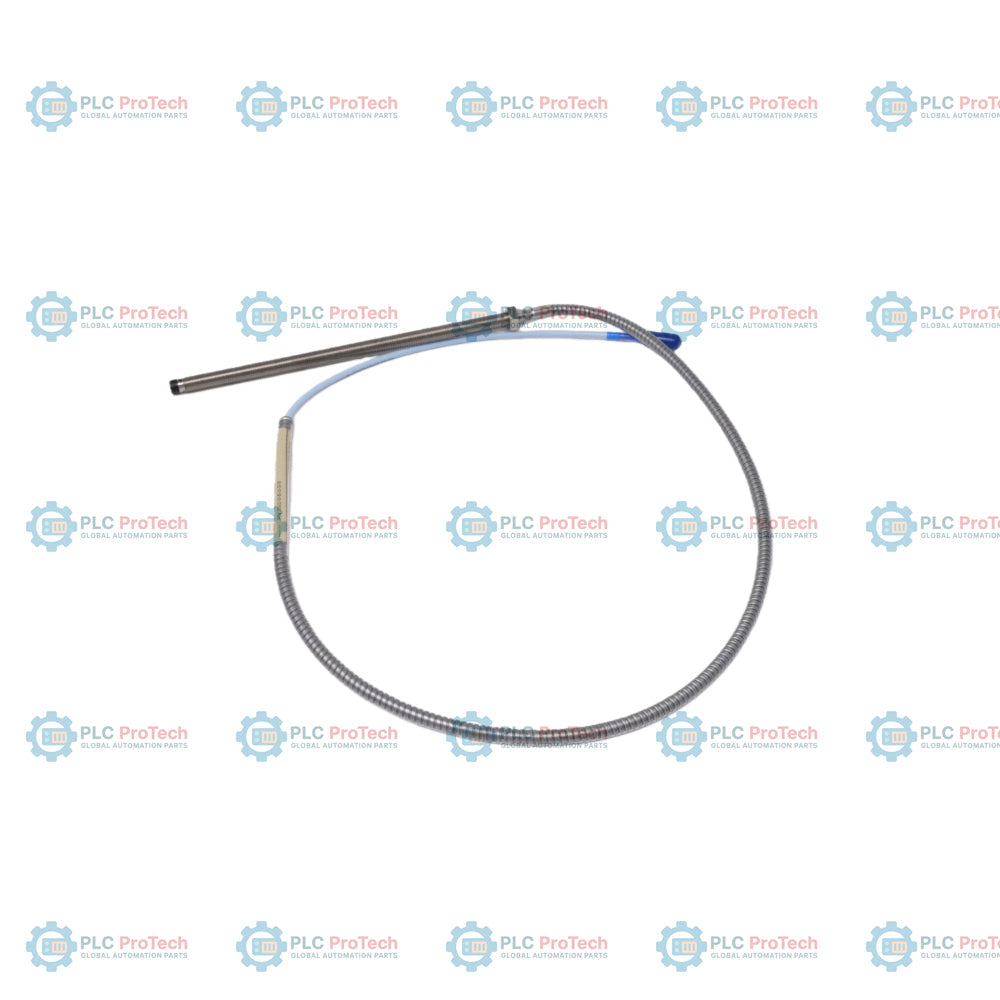

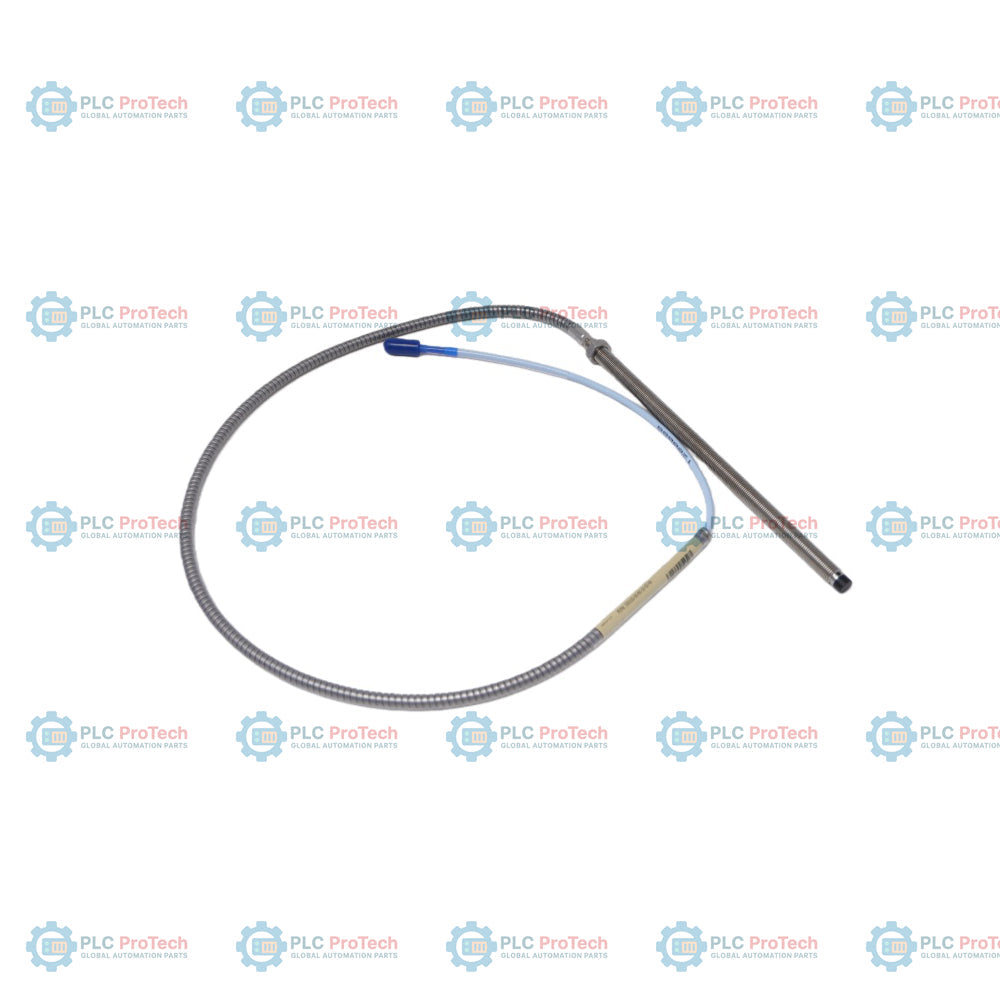

L'opzione 00 (0,0 pollici non filettati), l'opzione 80 (corpo da 8,0 pollici) e l'opzione 11 (connettore ClickLoc con protettore, cavo FluidLoc) specificano questa configurazione corazzata della sonda di prossimità 3300 XL da 8 mm — 330102-00-80-10-11-00. Questo trasduttore funziona come parte di un sistema di sensori a correnti parassite, generando un segnale di tensione direttamente proporzionale alla distanza del traferro statico o dinamico tra la punta della sonda e la superficie target.

A differenza delle sonde di base che utilizzano cavi coassiali standard senza guaina protettiva, questa configurazione presenta un cavo FluidLoc specializzato che blocca la migrazione dell'olio attraverso l'anima interna del cavo, rendendola adatta ad ambienti con alloggiamenti ad alta pressione o allagati. La schermatura protettiva integrata in armatura di acciaio inossidabile fornisce protezione fisica, impedendo che abrasioni o rischi di taglio danneggino la linea interna del trasduttore. Con una lunghezza totale di 1,0 m e una lunghezza complessiva del corpo di 8,0 pollici completamente filettata, si monta direttamente nelle porte filettate standard senza richiedere spazio libero non filettato.

Caratteristiche

• L'opzione 00 specifica una lunghezza del corpo non filettata di 0,0 pollici completamente filettata, consentendo il completo innesto nei fori filettati 3/8-24 UNF-2A.
• L'opzione 80 fornisce una lunghezza del corpo in acciaio inossidabile di 8,0 pollici (203,2 mm) per porte di monitoraggio a incasso profondo.
• L'opzione 10 fornisce una lunghezza complessiva del cavo della sonda di 1,0 metri (3,3 piedi).
• L'opzione 11 integra un connettore coassiale miniaturizzato ClickLoc preinstallato con un protettore del connettore in fluorosilicone.
• L'opzione 11 specifica la struttura del cavo FluidLoc, impedendo la fuoriuscita di olio e fluidi di processo attraverso gli spazi interni della treccia e del dielettrico del cavo.
• L'approvazione dell'ente per l'opzione 00 indica la conformità alle installazioni standard non pericolose o per uso generico.
• Una guaina corazzata in acciaio inossidabile (AISI 302/304) con rivestimento esterno in FEP ricopre il cavo, fornendo una barriera fisica contro urti meccanici e usura.

Applicazioni

• Sistemi di protezione per macchinari rotanti (monitoraggio delle vibrazioni e della posizione assiale)
• Monitoraggio degli alloggiamenti dei cuscinetti a film fluido in turbine a vapore, turbine a gas e compressori centrifughi
• Rilevamento dello spostamento dell'albero del riduttore e delle vibrazioni radiali
• Misurazioni di riferimento Keyphasor e rilevamento della velocità in aree industriali di processo gravose
• Sedi soggette a inondazioni d'olio o alla migrazione dell'olio lungo la linea del trasduttore

Informazioni sull'ordinazione

Specifiche tecniche

Collegamenti e interfacce

Linee guida per l'installazione

• Mantenere un raggio minimo di curvatura del cavo di 25.4 mm (1.0 inch) per evitare danni al conduttore interno triaxiale e all'armatura protettiva.
• Serrare saldamente le filettature della sonda alla coppia consigliata di 11.2 Nm (100 in-lbf) durante l'installazione nell'alloggiamento della macchina.
• Assicurarsi che i connettori ClickLoc siano collegati serrandoli a mano; emetteranno un "clic" quando saranno completamente bloccati.
• Non superare la coppia di 0.565 Nm (5 in-lbf) se si utilizzano strumenti di serraggio sui connettori coassiali.
• Posizionare la protezione del connettore sopra il collegamento coassiale per impedire l'ingresso di umidità e i loop di massa.
