Descrizione

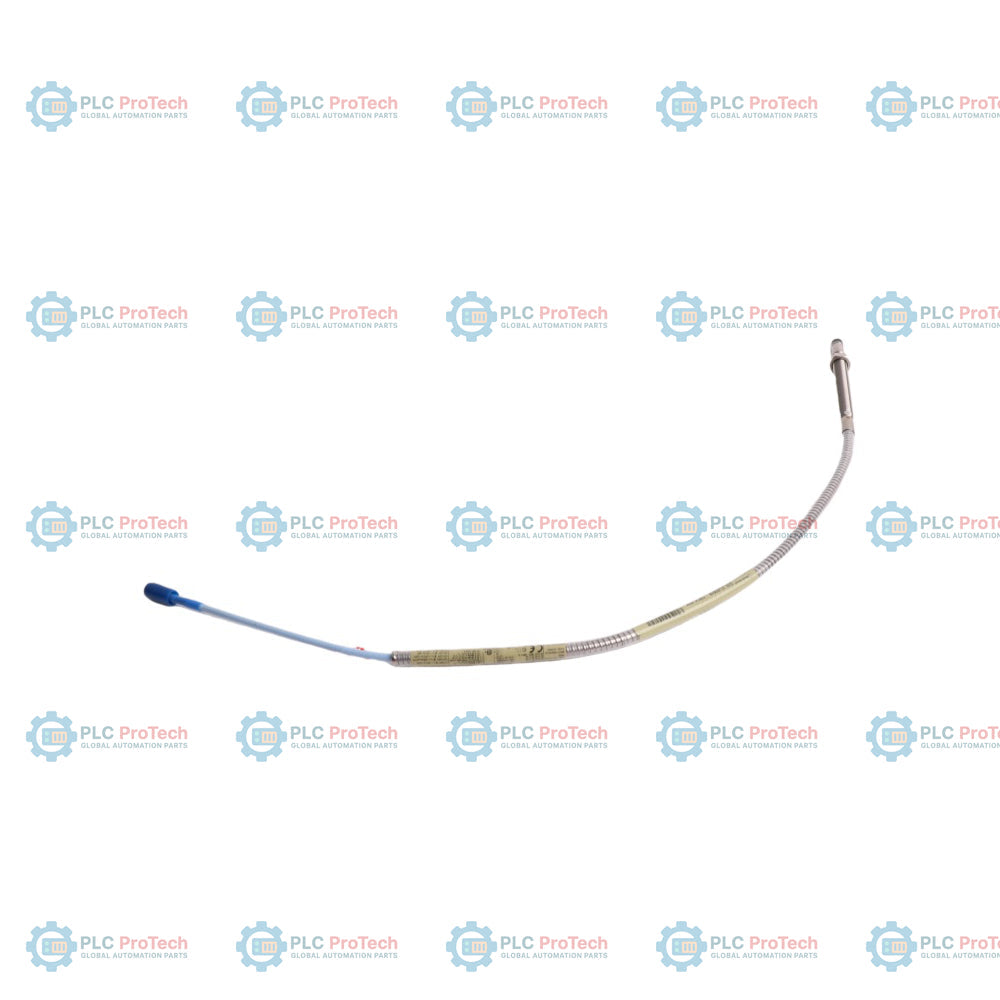

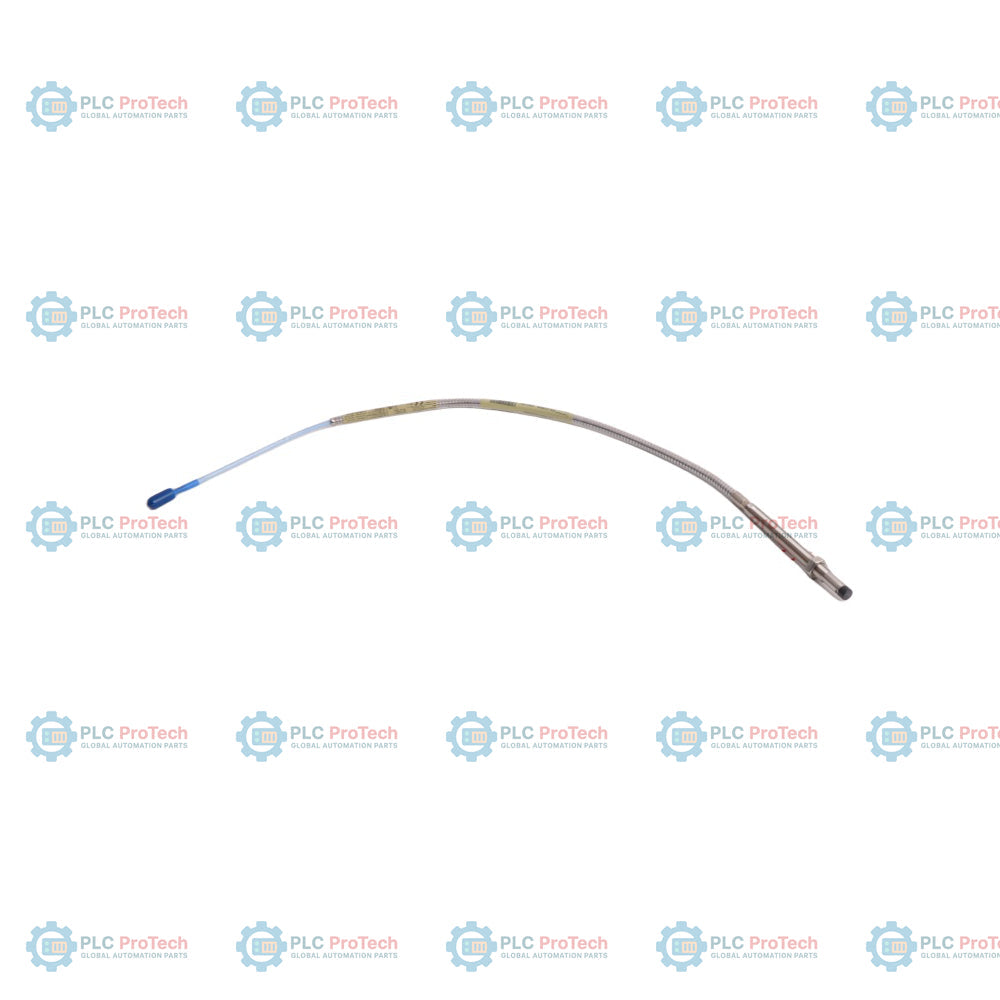

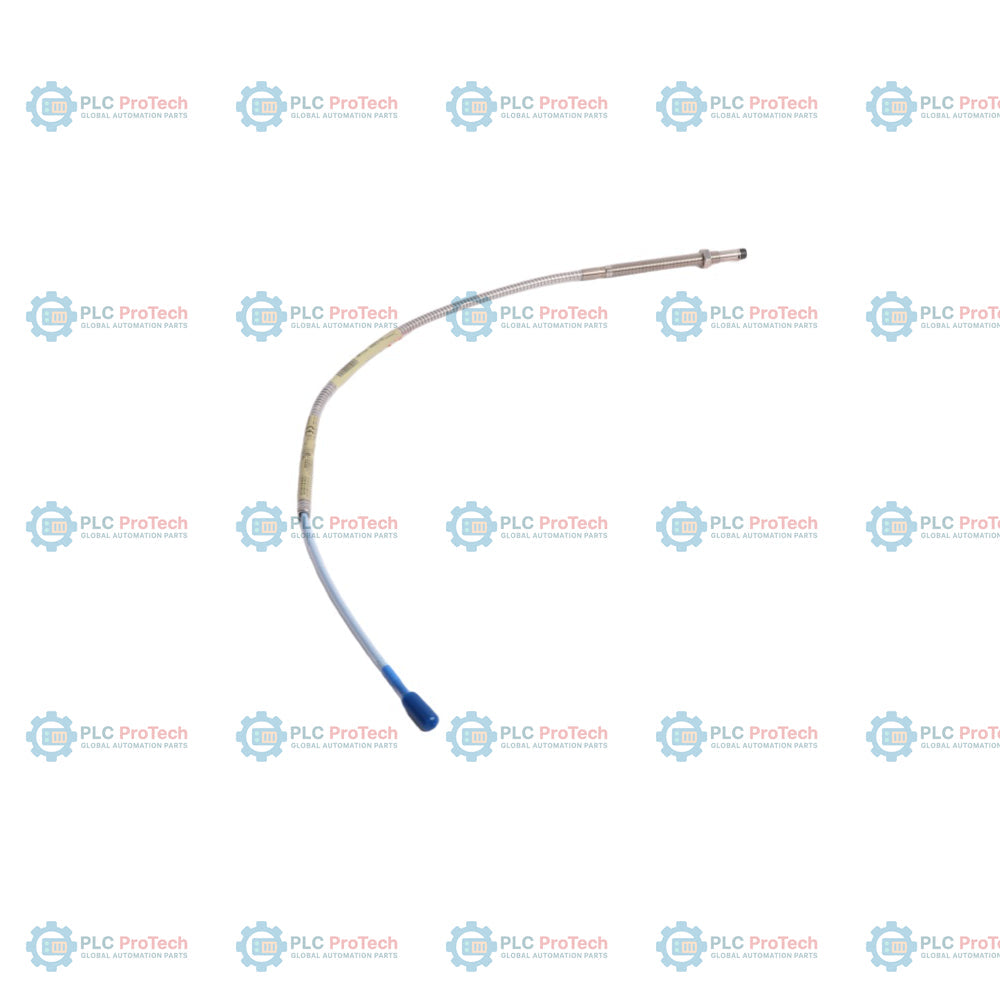

330102-05-30-50-02-05: Sonda di prossimità 3300 XL da 8 mm, corpo filettato 3/8-24 UNF con armatura in acciaio inossidabile, lunghezza non filettata Opzione 05, lunghezza complessiva del corpo Opzione 30, lunghezza totale del sistema Opzione 50, connettore coassiale ClickLoc miniaturizzato Opzione 02 e omologazioni degli enti per aree pericolose Opzione 05.

Questa configurazione specifica include un'armatura flessibile in acciaio inossidabile con guaina esterna in FEP, che protegge il cavo coassiale isolato in FEP dall'abrasione e dai danni fisici negli ambienti operativi difficili. La lunghezza totale di 5,0 m della sonda è calibrata per funzionare con un sensore Proximitor 3300 XL da 5,0 m, senza la necessità di un cavo di prolunga separato, semplificando la configurazione del circuito di misura per specifici alloggiamenti dei macchinari. Il connettore ClickLoc standard garantisce un collegamento coassiale sicuro senza un dispositivo di protezione del connettore.

Caratteristiche

• Armatura integrata in acciaio inossidabile con guaina esterna in FEP, che protegge il cavo della sonda dai danni fisici e abrasivi.
• Lunghezza totale calibrata di 5,0 m (Opzione 50), progettata per il collegamento diretto a un sensore Proximitor da 5,0 m.
• Corpo filettato 3/8-24 UNF con lunghezza del corpo di 3,0 pollici e lunghezza non filettata di 0,5 pollici, per regolazioni precise di montaggio.
• Connettore coassiale ClickLoc miniaturizzato (Opzione 02) che garantisce un collegamento sicuro senza un dispositivo di protezione del connettore.
• Certificata secondo CSA, ATEX e IECEx (Opzione 05) per l'impiego in aree industriali pericolose.
• Punta della sonda da 8,0 mm in robusto solfuro di polifenilene (PPS), per stabilità termica e resistenza chimica.

Applicazioni

• Misurazione delle vibrazioni dell'albero e della posizione assiale su macchinari rotanti quali turbine a gas, turbine a vapore, compressori e pompe.
• Sistemi di protezione dei macchinari in cui l'usura meccanica richiede cavi della sonda con armatura.
• Ambienti in aree pericolose conformi alle specifiche ATEX, IECEx e CSA Classe I, Divisione 1 e 2.
• Configurazioni con spazio limitato in cui è richiesto un collegamento diretto di 5,0 m.

Informazioni per l'ordinazione

Specifiche tecniche

Linee guida per l'installazione

• Messa a terra: Assicurarsi che il sistema del trasduttore sia correttamente collegato a terra tramite l'alloggiamento del sensore Proximitor e che la schermatura sia mantenuta lungo il cavo di prolunga.
• Raggio minimo di curvatura: Il cavo coassiale armato ha un raggio minimo di curvatura di 25,4 mm (1,0 in). Evitare curve strette o pieghe durante l'installazione.
• Coppia di montaggio: Serrare il corpo della sonda a una coppia massima di 22,6 N-m (200 in-lbf). Per le applicazioni standard con montaggio frontale, non superare 7,5 N-m (66 in-lbf) sui primi tre filetti.
• Distanza della sonda: Utilizzare la tensione di distanza standard di -10.0 Vdc (corrispondente a circa 1,27 mm / 50 mil) quando la calibrazione viene eseguita con un sensore Proximitor 3300 XL.
• Protezione dei cavi: Far passare i cavi armati in canaline o passerelle nei punti esposti a traffico meccanico intenso o a fluidi in eccesso.
