Descrizione

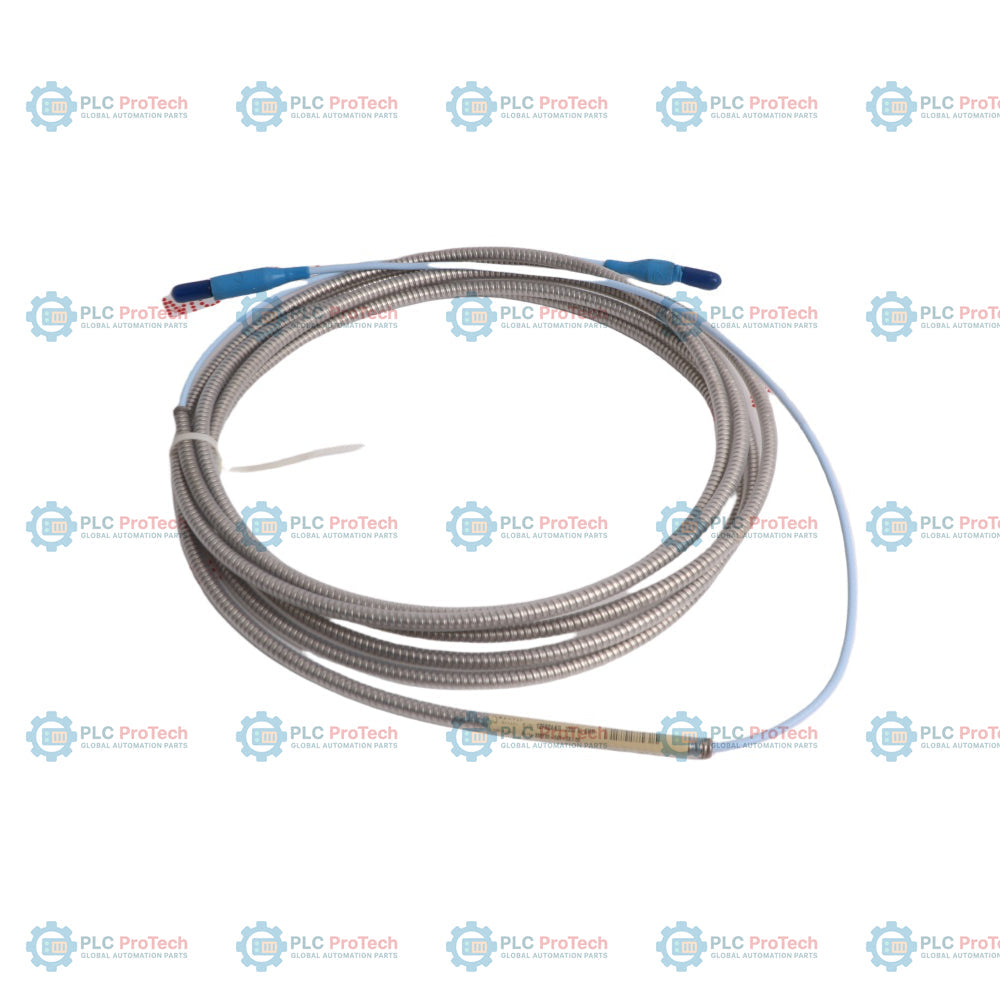

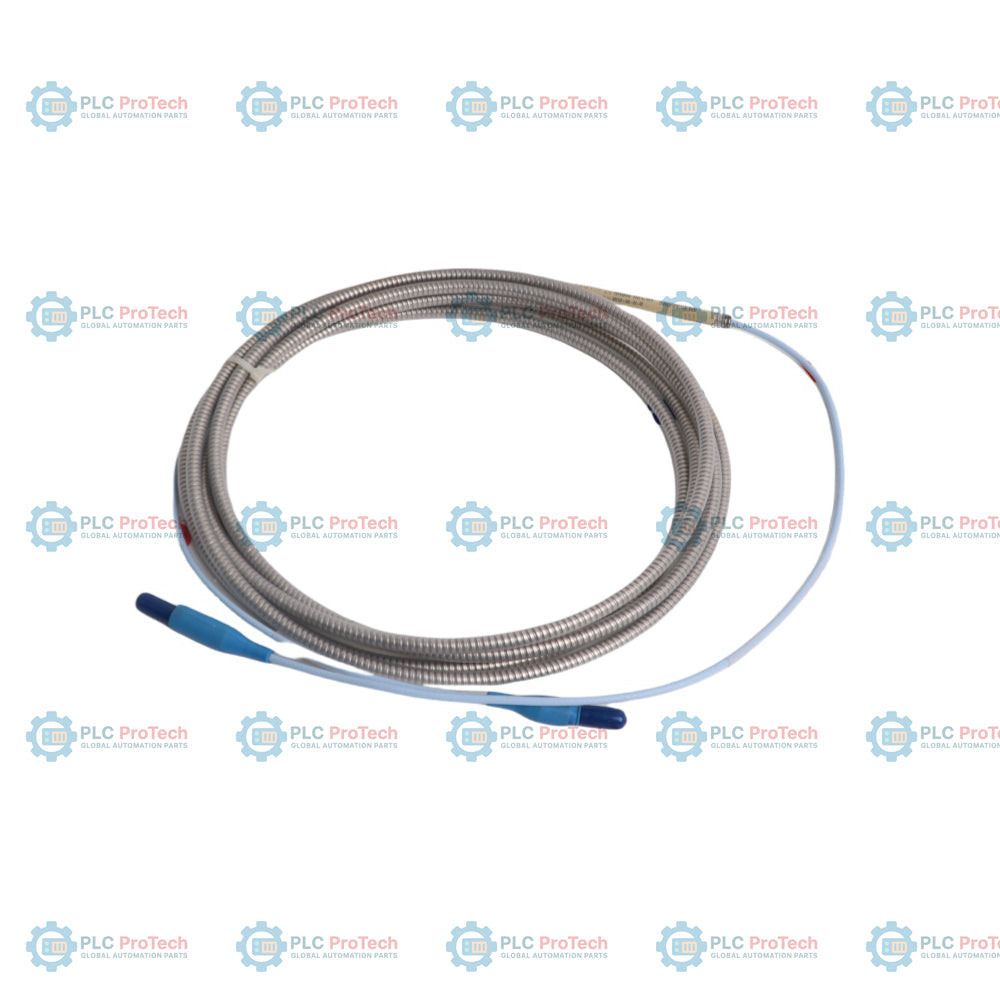

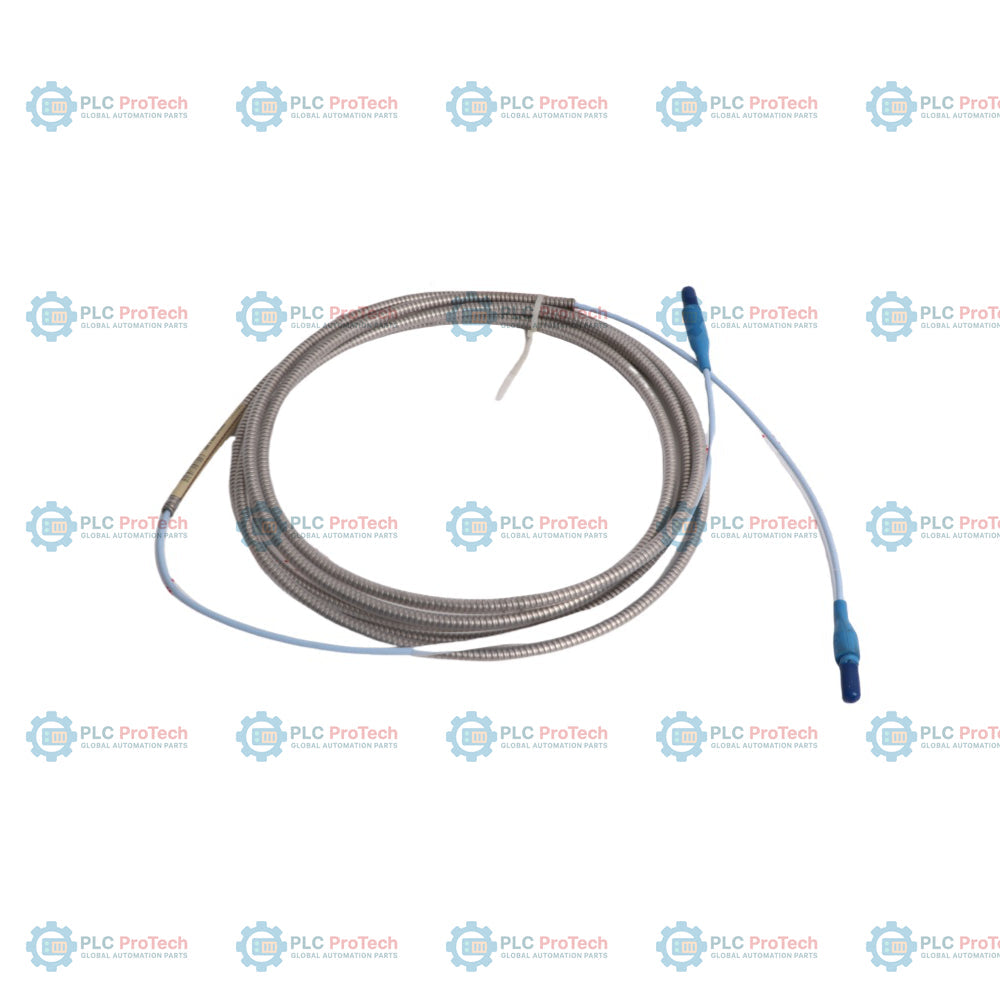

Il cavo coassiale armato in FEP con protettori per connettori preinstallati specifica questa configurazione da 4,5 metri: il 330130-045-03-00 è un cavo di prolunga standard 3300 XL progettato per i sistemi di protezione dei macchinari industriali. Stabilisce il collegamento elettrico tra una sonda di prossimità 3300 XL da 8 mm e un sensore Proximitor 3300 XL, fornendo un percorso di trasmissione calibrato per il monitoraggio delle vibrazioni dell'albero, della posizione assiale e della velocità.

A differenza della variante standard non armata 330130-045-00-00, questo modello (opzione 03) presenta un'armatura integrata in acciaio inossidabile con una guaina esterna in FEP, che protegge il nucleo coassiale interno dall'usura meccanica, dall'abrasione e dall'esposizione a fluidi aggressivi. Inoltre, incorpora protettori per connettori in fluorosilicone preinstallati sull'estremità del connettore femmina per impedire l'ingresso di umidità, sporco e sostanze chimiche in ambienti pericolosi o oleosi.

Caratteristiche

• L'opzione 045 specifica una lunghezza totale del cavo di 4,5 metri (14,8 piedi), conforme ai requisiti di calibrazione complessivi delle catene di trasduttori da 5 o 9 metri.
• L'opzione 03 fornisce un'armatura protettiva in acciaio inossidabile con una guaina esterna in FEP per proteggere il conduttore coassiale centrale dagli ambienti industriali abrasivi.
• I protettori per connettori in fluorosilicone preinstallati sull'estremità femmina sigillano il punto di connessione contro olio, umidità e contaminazione da particelle.
• I connettori coassiali Golden ClickLoc garantiscono una connessione elettrica e fisica sicura e a bassa resistenza, resistente all'allentamento causato dalle vibrazioni della macchina.
• L'opzione 00 specifica che per questo articolo autonomo non è stato selezionato alcun pacchetto di approvazioni speciali da parte di enti certificatori.
• L'isolamento con guaina in FEP supporta un intervallo di temperatura di esercizio continuo da -52 °C a +177 °C.

Applicazioni

Gli scenari applicativi tipici per questo cavo di prolunga includono:

• Monitoraggio delle vibrazioni del rotore di turbine a vapore e a gas
• Monitoraggio dello spostamento e della posizione dell'albero dei compressori centrifughi e assiali
• Analisi del movimento dinamico dell'albero del riduttore
• Allineamento dell'albero dei generatori idroelettrici e telemetria delle vibrazioni
• Protezione degli elementi rotanti di pompe industriali, ventole e torri di raffreddamento

Informazioni per l'ordine

Specifiche tecniche

Linee guida per l'installazione

La corretta installazione del cavo di prolunga è fondamentale per la stabilità della misurazione delle vibrazioni e l'immunità al rumore nel lungo periodo:

• Serrare sempre a mano i connettori coassiali miniaturizzati ClickLoc dorati. Non utilizzare pinze, poiché una coppia eccessiva può danneggiare i delicati contatti interni.
• Assicurarsi che il protettore del connettore sia completamente inserito sul punto di connessione femmina-maschio, per impedire la contaminazione da olio, umidità e sostanze chimiche.
• Durante l'instradamento, mantenere un raggio di curvatura minimo di 25,4 mm (1,0 pollici) per il cavo armato, per evitare di piegare la guaina in acciaio inossidabile o danneggiare il nucleo interno in FEP.
• La schermatura deve essere correttamente collegata a terra presso il rack del monitor o la morsettiera; assicurarsi che la schermatura del cavo di prolunga rimanga isolata dalla terra della macchina lungo il percorso.
• Far passare il cavo attraverso condotti o canaline dedicate per evitare la vicinanza a linee CA ad alta tensione, che possono indurre rumore sul segnale del trasduttore.
