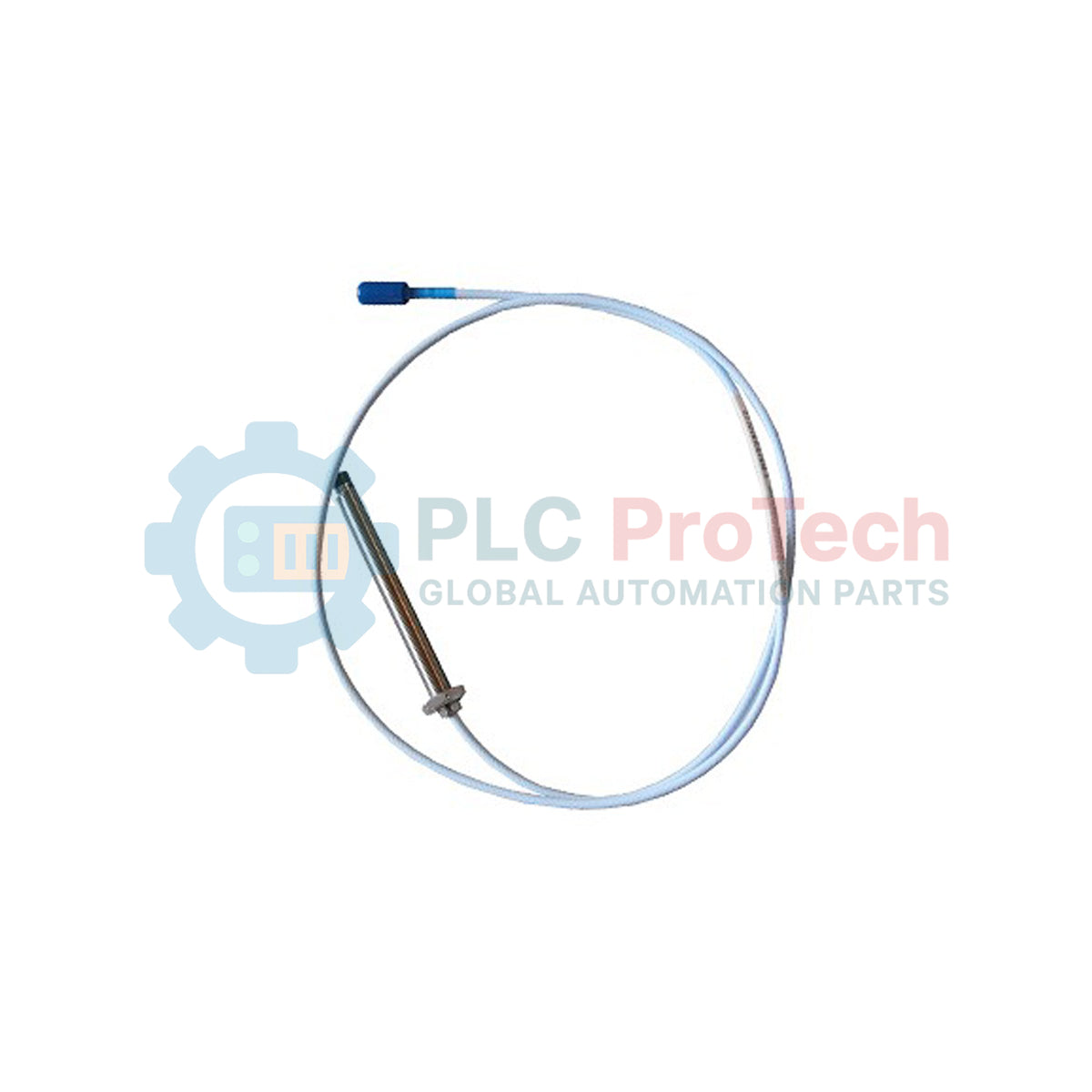

Bently Nevada 330102-11-45-50-11-CN Sistema trasduttore di prossimità da 8 mm 3300 XL

Il  330102-11-45-50-11-CN è un sistema di trasduttori di prossimità a correnti parassite della serie 3300 XL, progettato con precisione per il monitoraggio continuo delle vibrazioni e della posizione dei macchinari industriali. Questo sistema fornisce una misurazione accurata e senza contatto dello spostamento tra la punta della sonda e un albero rotante, convertendo il movimento meccanico in un segnale elettrico ad alta fedeltà. Dotato di una robusta punta della sonda in solfuro di polifenilene (PPS) e di un involucro in acciaio inossidabile, il 330102 è ottimizzato per garantire affidabilità in condizioni estreme, inclusa l'esposizione a lubrificanti ad alta pressione e atmosfere corrosive. Fornendo dati critici ai rack di monitoraggio della serie 3500, questo sistema facilita strategie di manutenzione proattiva, riducendo significativamente i tempi di fermo imprevisti e migliorando la sicurezza operativa di turbomacchine, compressori e pompe ad alta velocità.

Interpretazione dei suffissi

La configurazione 330102 utilizza una logica di suffissi composta da più segmenti per definire dimensioni fisiche, requisiti di montaggio e certificazioni regionali:

• 11 (Lunghezza non filettata): Definisce la parte non filettata del corpo della sonda, generalmente in incrementi di 10 mm.

• 45 (Lunghezza complessiva dell'involucro): Specifica la lunghezza totale dell'alloggiamento della sonda. In questo caso, 45 rappresenta un involucro da 45 mm.

• 50 (Lunghezza totale): Indica la lunghezza totale della sonda e del cavo integrato. Il codice 50 corrisponde a una lunghezza del sistema di 5,0 metri.

• 11 (Opzione per connettore e tipo di cavo): Specifica il connettore standard 3300 XL con opzioni di protezione/armatura del cavo.

• CN (Approvazione dell'ente): Indica specifiche conformità regionali e certificazioni di sicurezza per il mercato cinese (NEPSI/CCC).

Specifiche tecniche

Domande frequenti tecniche

Come posso assicurarmi che la sonda sia regolata correttamente durante l'installazione?

La distanza della sonda deve essere regolata utilizzando l'uscita in tensione continua del sensore Proximitor. Per un sistema standard 3300 XL da 8 mm, l'intervallo lineare è generalmente centrato a -10 VCC, corrispondente a una distanza fisica di circa 1,27 mm (50 mil) tra la punta e il bersaglio.

Questa sonda è compatibile con sensori Proximitor non 3300 XL?

No, la sonda 3300 XL da 8 mm è progettata specificamente per funzionare nell'ecosistema 3300 XL. La combinazione di sonde 3300 XL con Proximitor non XL o cavi di prolunga provocherà errori del fattore di scala e non linearità nei dati sulle vibrazioni.

Qual è l'importanza del materiale della punta in PPS?

Il solfuro di polifenilene è un materiale termoplastico ad alte prestazioni che offre un'eccellente resistenza chimica e stabilità dimensionale alle alte temperature, prevenendo la deformazione della punta che potrebbe causare il contatto fisico con l'albero rotante.

Guida all'ingegneria e all'installazione

Un'installazione corretta del sistema di prossimità della serie 330102 è essenziale per garantire l'accuratezza e la durata del segnale:

• Calibrazione in base al materiale del bersaglio: Il sistema è calibrato in fabbrica per l'acciaio AISI 4140. Se il materiale dell'albero è diverso, ad esempio acciaio inossidabile o cromato, il fattore di scala cambierà, rendendo necessaria una curva di calibrazione personalizzata nel monitor.

• Distanza laterale: Assicurare una distanza laterale minima pari a 1,5 volte il diametro della punta della sonda (circa 12 mm) da qualsiasi metallo circostante. Una distanza insufficiente causa la "visione laterale", in cui la sonda rileva l'alloggiamento anziché l'albero, producendo letture errate.

• Integrità del connettore: I connettori in ottone dorato devono essere serrati manualmente. Utilizzare nastro in silicone o guaina termorestringente per sigillare il collegamento tra la sonda e il cavo di prolunga e prevenire l'ingresso di olio, che può causare derive del segnale.

• Messa a terra e schermatura: Il sensore Proximitor deve essere installato in un alloggiamento per guida DIN o per montaggio a parete, isolato dalla messa a terra della macchina. Assicurarsi che la schermatura del cavo sia collegata a terra solo presso il rack di monitoraggio, per eliminare potenziali anelli di massa.

• Instradamento dei cavi: Evitare di instradare i cavi della sonda parallelamente alle linee di alimentazione ad alta corrente. Utilizzare canaline o passerelle metalliche collegate a terra per proteggere il cavo coassiale da danni meccanici e interferenze elettromagnetiche.
