Descrizione

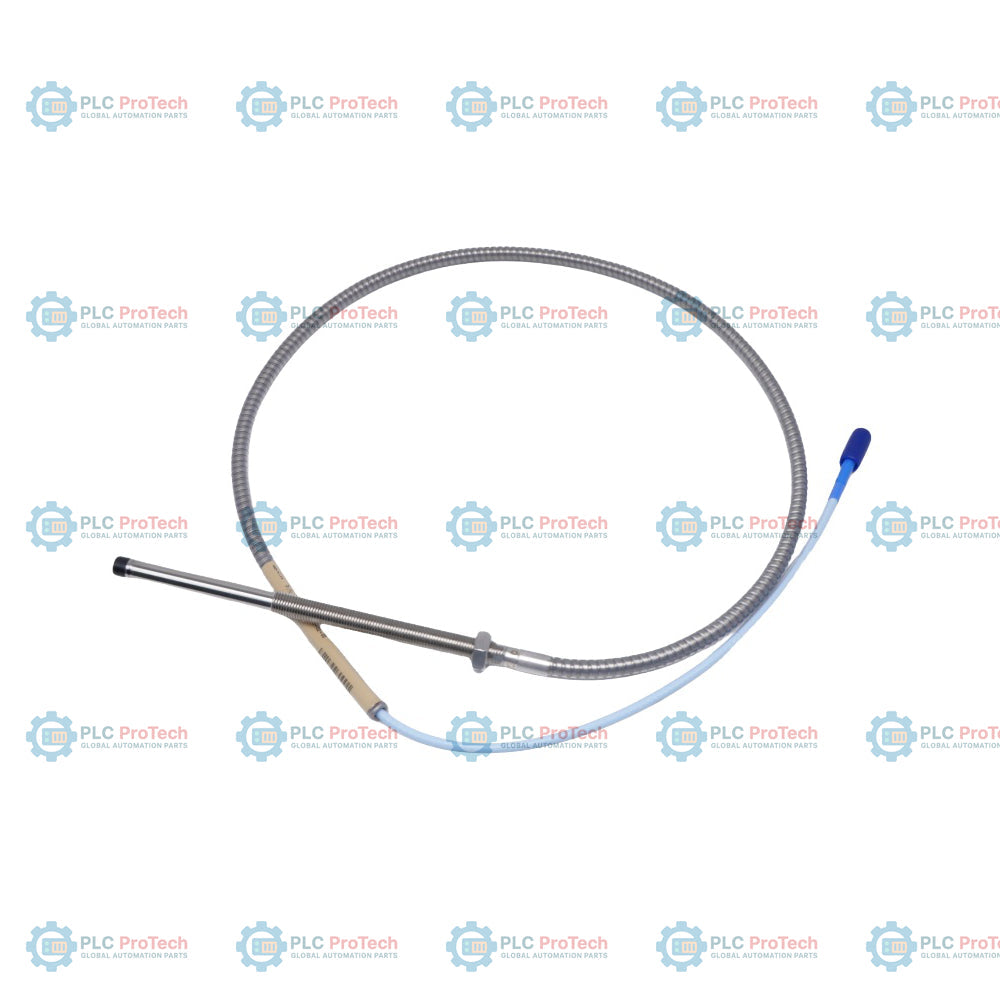

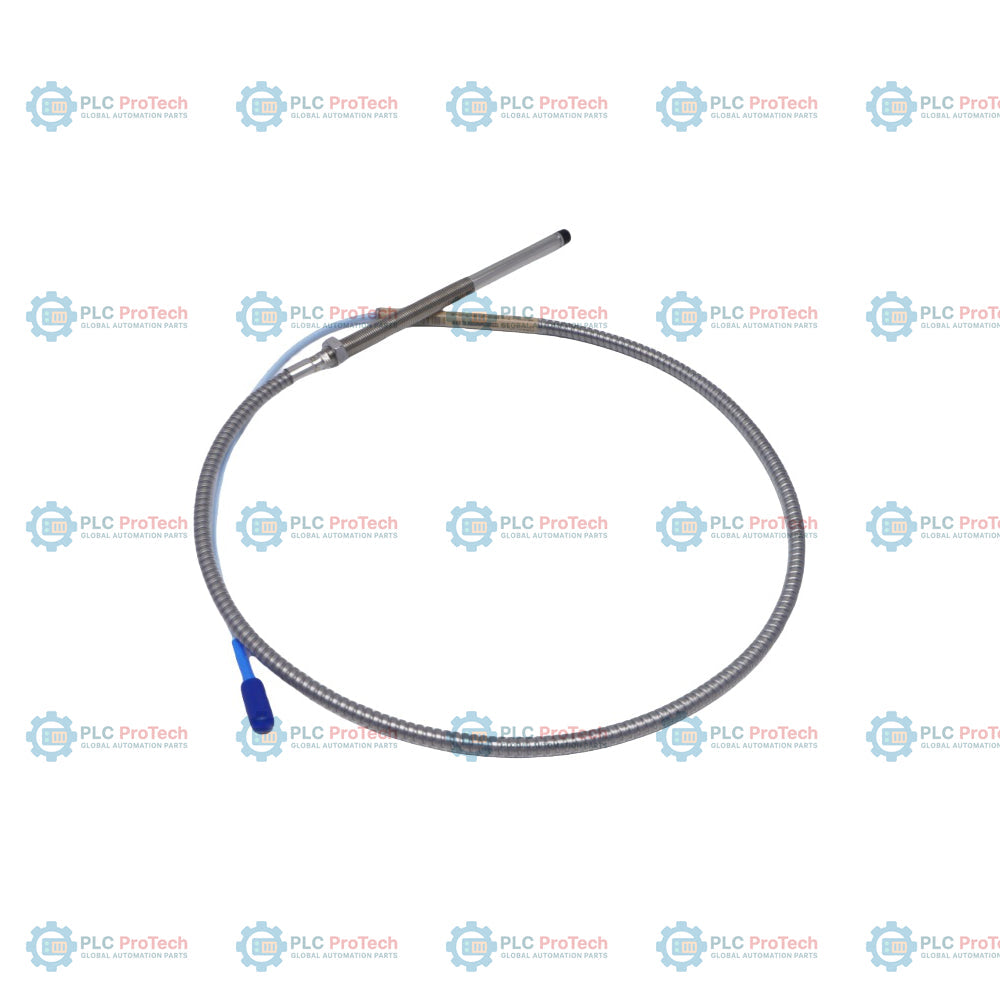

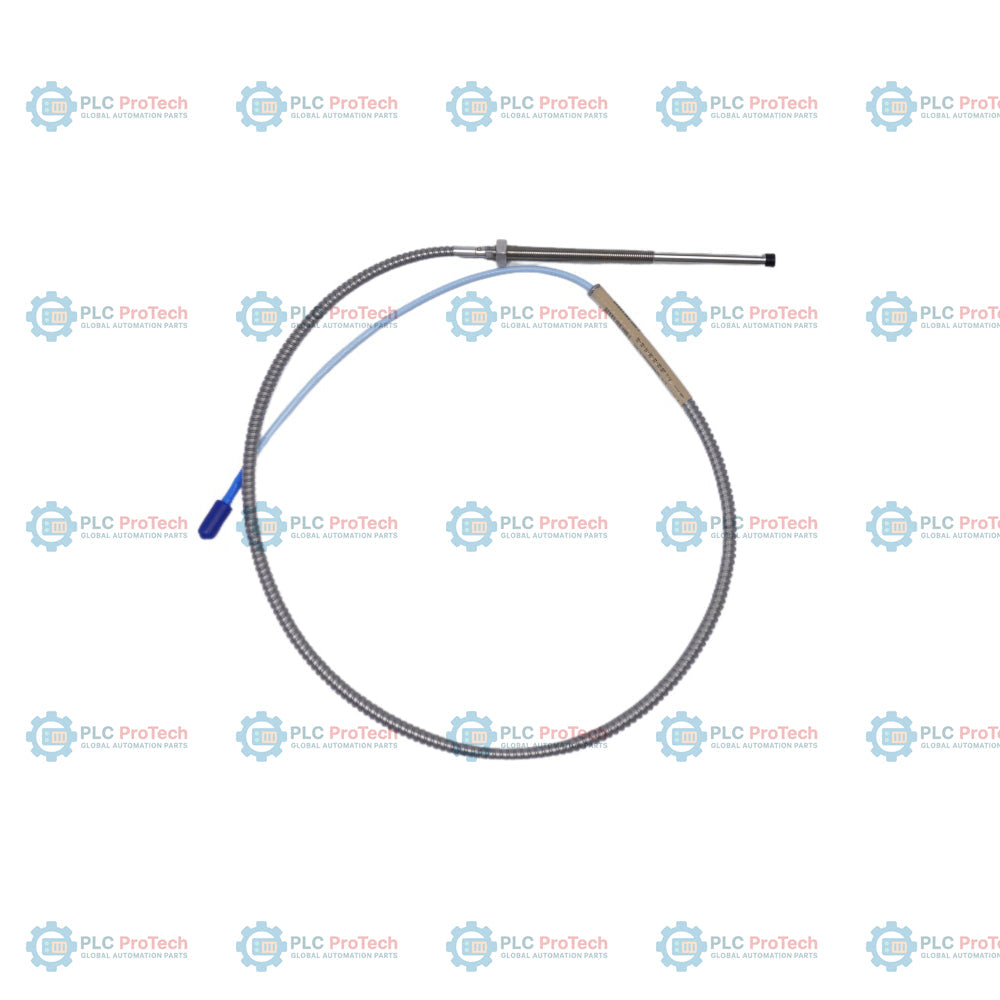

L'Opzione 27 (lunghezza non filettata di 2,7 pollici) e l'Opzione 46 (lunghezza complessiva del corpo di 4,6 pollici) specificano questa configurazione della sonda di prossimità 3300 XL da 8 mm corazzata — 330102-27-46-10-02-05. Questo gruppo trasduttore è configurato con l'Opzione 10, che indica una lunghezza totale di 1,0 m, l'Opzione 02 per un connettore coassiale miniaturizzato ClickLoc sul cavo standard senza un'ulteriore protezione del connettore e l'Opzione 05 per le approvazioni CSA, ATEX e IECEx per aree pericolose.

A differenza delle varianti standard non corazzate, la configurazione 330102 include un'armatura flessibile integrata in acciaio inossidabile che ricopre e protegge il cavo coassiale standard da danni fisici, usura abrasiva e ambienti industriali gravosi. Basata sul principio delle correnti parassite, questa sonda si abbina a un cavo di prolunga 3300 XL e a un sensore Proximitor corrispondenti per formare un sistema di misura calibrato, fornendo misurazioni affidabili delle vibrazioni dell'albero, della posizione assiale e della velocità di rotazione su macchinari critici come turbine, compressori, generatori e grandi motori elettrici.

Caratteristiche

• Protezione meccanica: Armatura flessibile integrata in acciaio inossidabile AISI 302/304 con guaina esterna in FEP, che protegge fisicamente il cavo coassiale standard.
• Dimensioni configurate: Presenta una lunghezza non filettata di 2,7 pollici (68,6 mm) e una lunghezza del corpo filettata di 4,6 pollici (116,8 mm), con filettatura standard 3/8-24 UNF-2A.
• Terminazione sicura: Dotata di un connettore coassiale miniaturizzato ClickLoc placcato in oro (Opzione 02) per garantire una trasmissione sicura del segnale ad alta frequenza.
• Certificazioni degli enti: Realizzata con l'Opzione 05 per soddisfare i requisiti globali degli ambienti a sicurezza intrinseca e non infiammabili secondo gli standard ATEX, IECEx e CSA.
• Intercambiabilità: Pienamente conforme agli standard della serie 3300 XL, consente la sostituzione elettrica e fisica diretta con componenti dello stesso sistema.

Applicazioni

Questa sonda di prossimità corazzata è progettata per la protezione dei macchinari e il monitoraggio delle condizioni in ambienti con macchinari rotanti gravosi, tra cui:

• Monitoraggio delle vibrazioni e della posizione degli alberi di turbine a vapore e a gas
• Analisi delle vibrazioni di compressori centrifughi e assiali
• Misurazione del gioco dei cuscinetti di grandi generatori e motori elettrici
• Monitoraggio ad alta velocità degli alberi di pompe industriali e riduttori
• Rilevamento della posizione di spinta, delle vibrazioni radiali e della velocità di riferimento del keyphasor

Informazioni per l'ordinazione

Specifiche tecniche

Linee guida per l'installazione

• Controllo del raggio di curvatura: Assicurarsi che il cavo armato della sonda sia instradato mantenendo un raggio di curvatura minimo del cavo di 25.4 mm (1.0 in), per proteggere il nucleo coassiale interno ad alta frequenza.
• Limiti di coppia della filettatura: Quando si installa il corpo della sonda nella porta di montaggio filettata, applicare una coppia consigliata di 11.2 N-m (100 in-lbf). Non superare mai il limite assoluto di 33.9 N-m (300 in-lbf).
• Accoppiamento dei connettori: Serrare a mano i connettori coassiali ClickLoc 3300 XL. Non utilizzare pinze o chiavi metalliche sui connettori placcati in oro, poiché ciò può degradare la placcatura strutturale e compromettere l'integrità del cavo.
• Compatibilità elettrica del sistema: Abbinare questa sonda di lunghezza totale pari a 1,0 m a un cavo di prolunga 3300 XL compatibile (in genere da 4,0 m o 8,0 m) per assicurarsi che la lunghezza complessiva soddisfi le specifiche richieste dal sistema.

Conformità e certificazioni

• Protezione contro le esplosioni: Certificato integralmente secondo l'opzione 05 per la sicurezza intrinseca, gli ambienti non incendiari e le classificazioni di protezione contro le polveri, tramite le approvazioni CSA, ATEX e IECEx.
• Conformità in Cina: Sono applicati i certificati standard ATEX/IECEx/CSA. Se è necessaria la conformità regionale NEPSI o CCC, è necessario richiedere il suffisso alternativo -CN.
