Descrizione

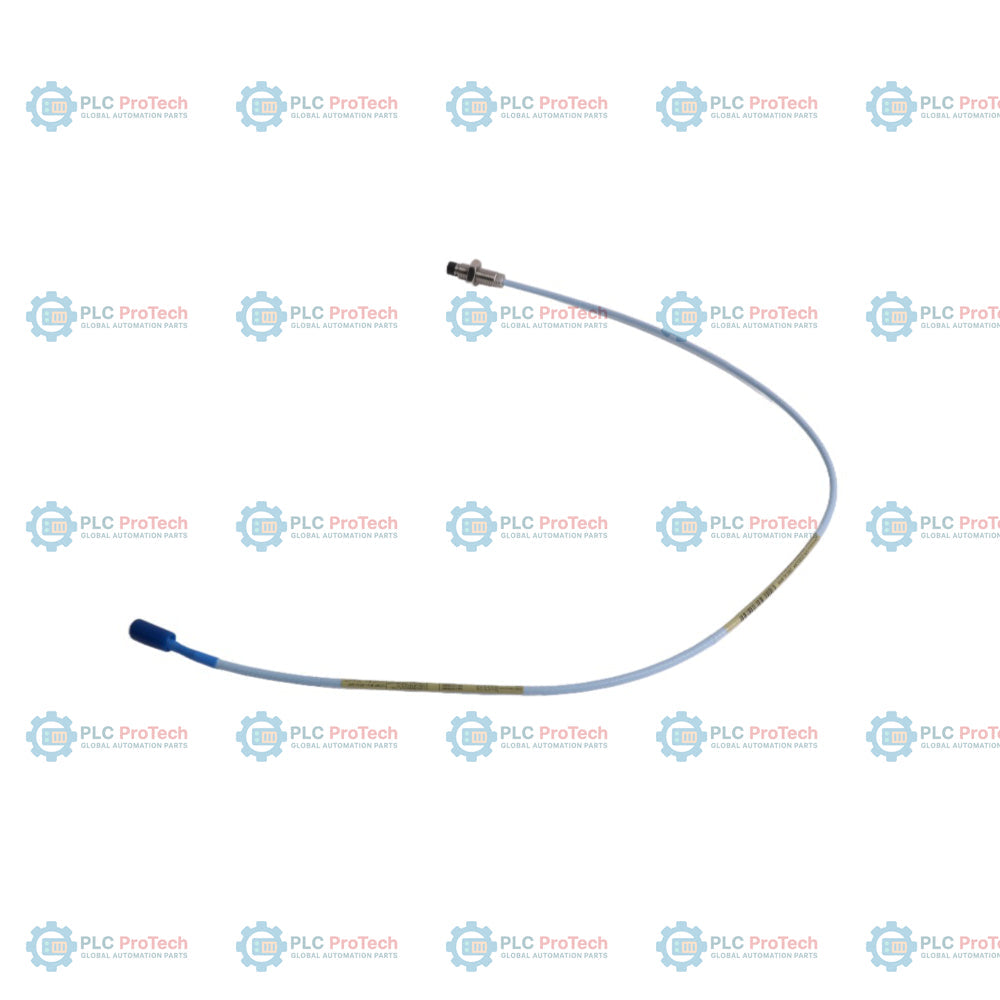

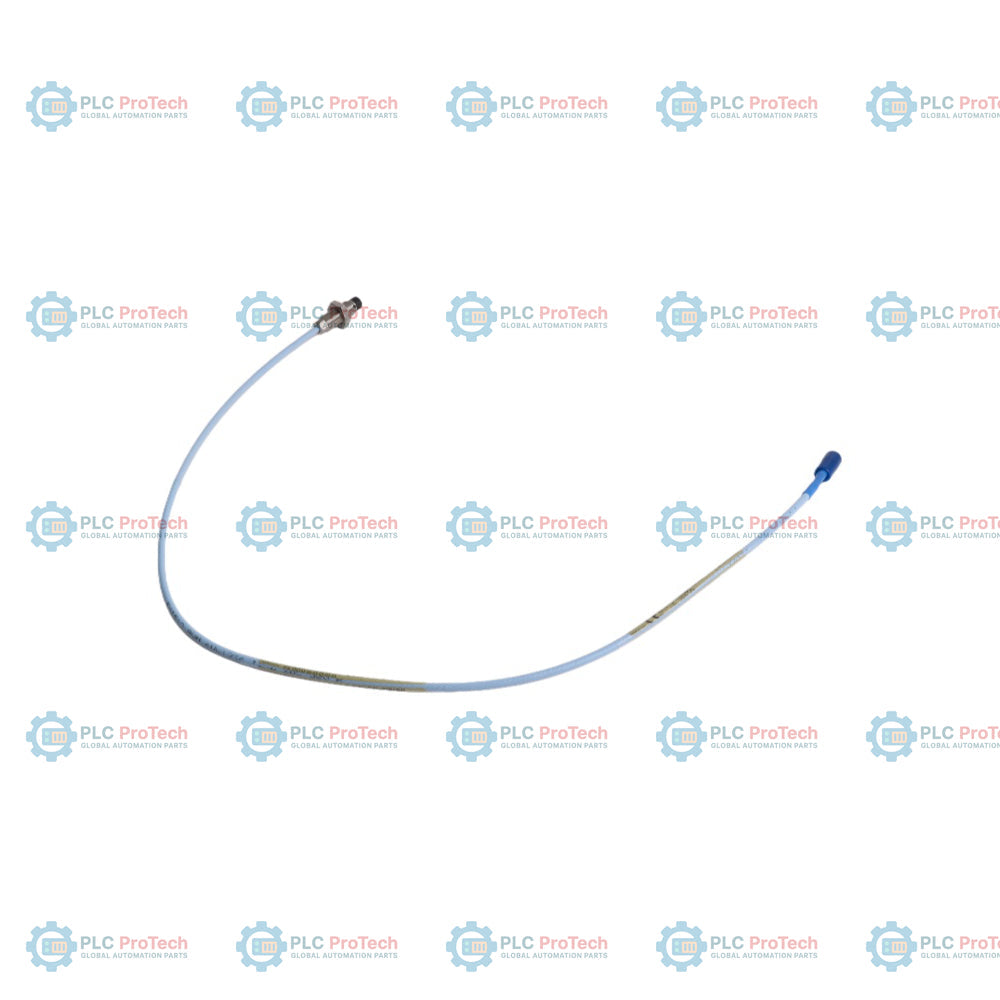

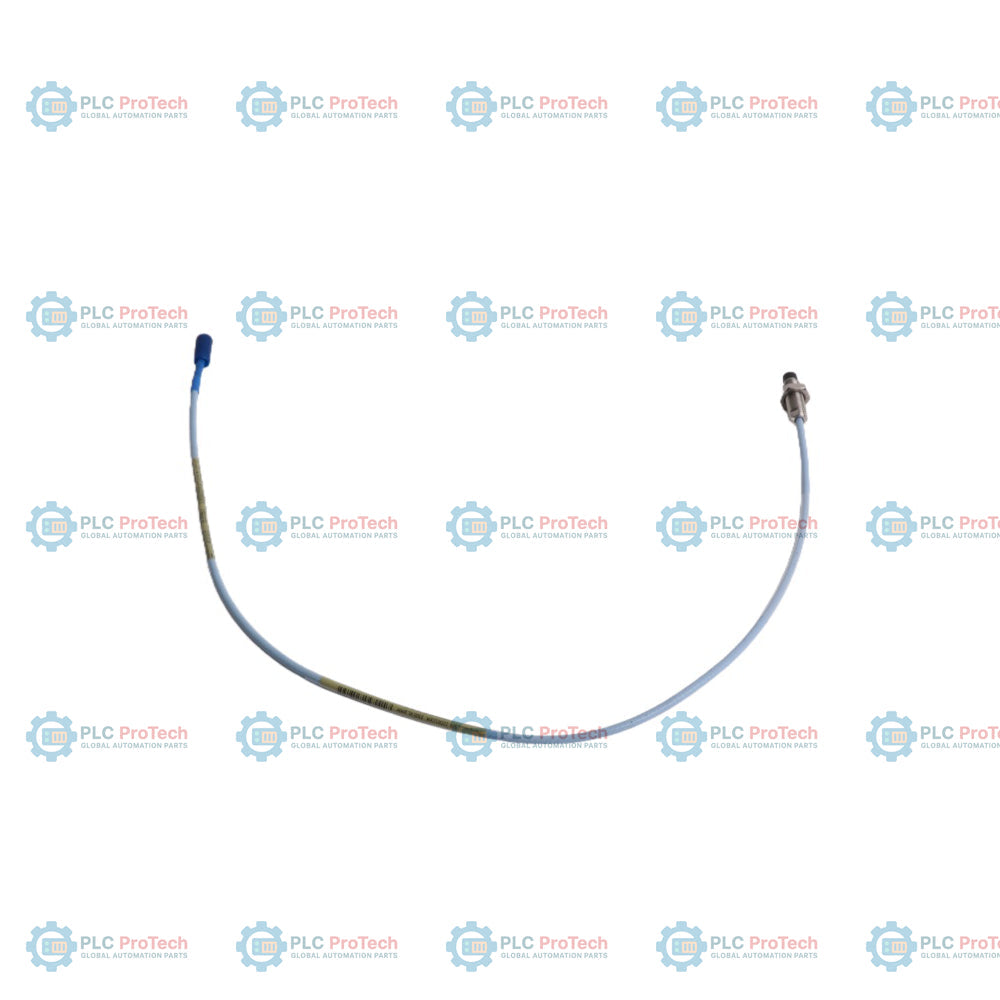

330103-00-03-05-02-05: Questa sonda di prossimità 3300 XL 8 mm presenta una filettatura metrica M10 x 1 con 0 mm di lunghezza non filettata (Opzione 00) e una lunghezza complessiva del corpo di 30 mm (Opzione 03). La sonda viene fornita con un cavo coassiale con isolamento in FEP, lungo complessivamente 0,5 metri (1,6 piedi) (Opzione 05), terminato con un connettore ClickLoc miniaturizzato senza protezione del connettore (Opzione 02). Questa configurazione è certificata con omologazioni per aree pericolose CSA, ATEX e IECEx (Opzione 05).

Questa variante metrica viene utilizzata nelle configurazioni per il monitoraggio di macchinari industriali in cui la profondità di montaggio è limitata ed è richiesta una filettatura metrica. A differenza delle configurazioni alternative della famiglia 3300 XL 8 mm, questa versione non include un'armatura integrata in acciaio inossidabile, risultando quindi adatta alle installazioni in condotto o agli ambienti in cui l'abrasione fisica non costituisce un rischio. Funziona all'interno di un sistema completo di trasduttore se abbinata a un cavo di prolunga 3300 XL compatibile e a un sensore Proximitor 3300 XL.

Caratteristiche

• Corpo con filettatura metrica: corpo filettato M10 x 1, realizzato in acciaio inossidabile AISI 303 o 304.
• Design del corpo corto: lunghezza complessiva del corpo di 30 mm con lunghezza non filettata di 0 mm.
• Cavo triaxiale: cavo coassiale con isolamento in FEP, lungo 0,5 metri.
• Connettore: connettore coassiale maschio miniaturizzato ClickLoc placcato in oro.
• Configurazione dell'armatura: senza armatura.
• Omologazioni di sicurezza: certificazioni CSA, ATEX e IECEx per aree pericolose.

Applicazioni

Le applicazioni tipiche includono il monitoraggio delle vibrazioni delle macchine, la misurazione della posizione assiale e il rilevamento dello spostamento dell'albero su apparecchiature rotanti come turbine a vapore, turbine a gas, compressori centrifughi, riduttori e grandi pompe industriali.

Informazioni per l'ordine

Specifiche tecniche

Collegamenti e interfacce

Il cavo della sonda termina con un connettore coassiale maschio miniaturizzato ClickLoc placcato in oro. Questo connettore si fissa direttamente a un cavo di prolunga standard 3300 XL per completare il collegamento al sensore Proximitor 3300 XL.

Linee guida per l'installazione

• Mantenere un raggio di curvatura minimo di 25.4 mm (1.0 in) lungo il percorso del cavo coassiale.
• Assicurarsi che l'innesto della filettatura del corpo non superi 15 mm per la filettatura M10 x 1, per evitare inceppamenti strutturali.
• Serrare il corpo della sonda utilizzando una chiave dinamometrica impostata sulla coppia consigliata di 7.5 Nm (66 in-lbf). Non superare la coppia massima di 22.6 Nm (200 in-lbf).
• Se il collegamento è esposto a oli per turbine, non utilizzare nastro in silicone standard; utilizzare una protezione dedicata per connettori o una scatola di giunzione.

Conformità e certificazioni

• EMC: Direttiva 2014/30/UE della Comunità europea, EN 61000-6-2 (immunità) ed EN 61000-6-4 (emissioni) per ambienti industriali.
• RoHS: Direttiva 2011/65/UE della Comunità europea e designazione China RoHS EFUP di 15 anni.
• Sicurezza funzionale: certificato SIL 2 (HFT = 0), certificato SIL 3 (HFT = 1).
• Approvazioni per aree pericolose (opzione 05): certificazioni CSA, ATEX e IECEx per ambienti di Classe I, Zona 0, Zona 2 e Divisione 2 (Ex ia IIC T5...T1 Ga, Ex nA IIC T5...T1 Gc, Ex ec IIC T5...T1 Gc).
