Descrizione

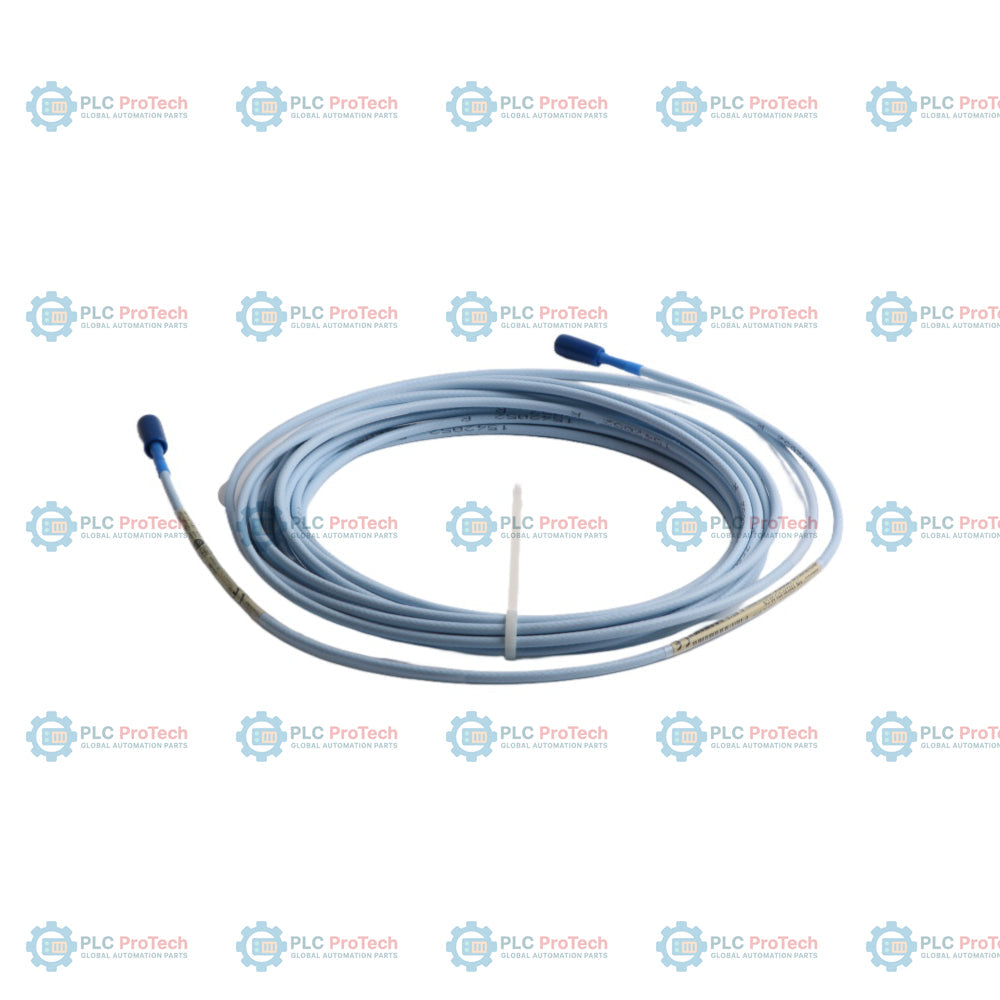

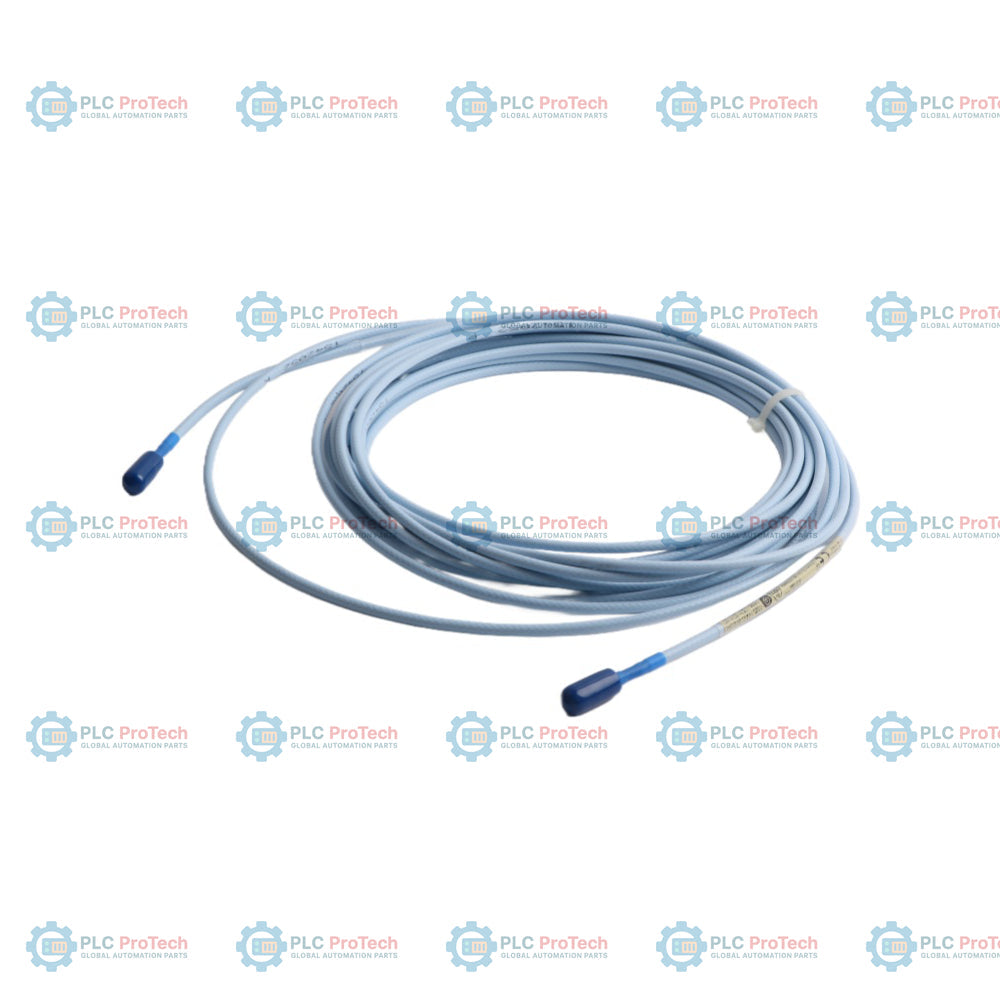

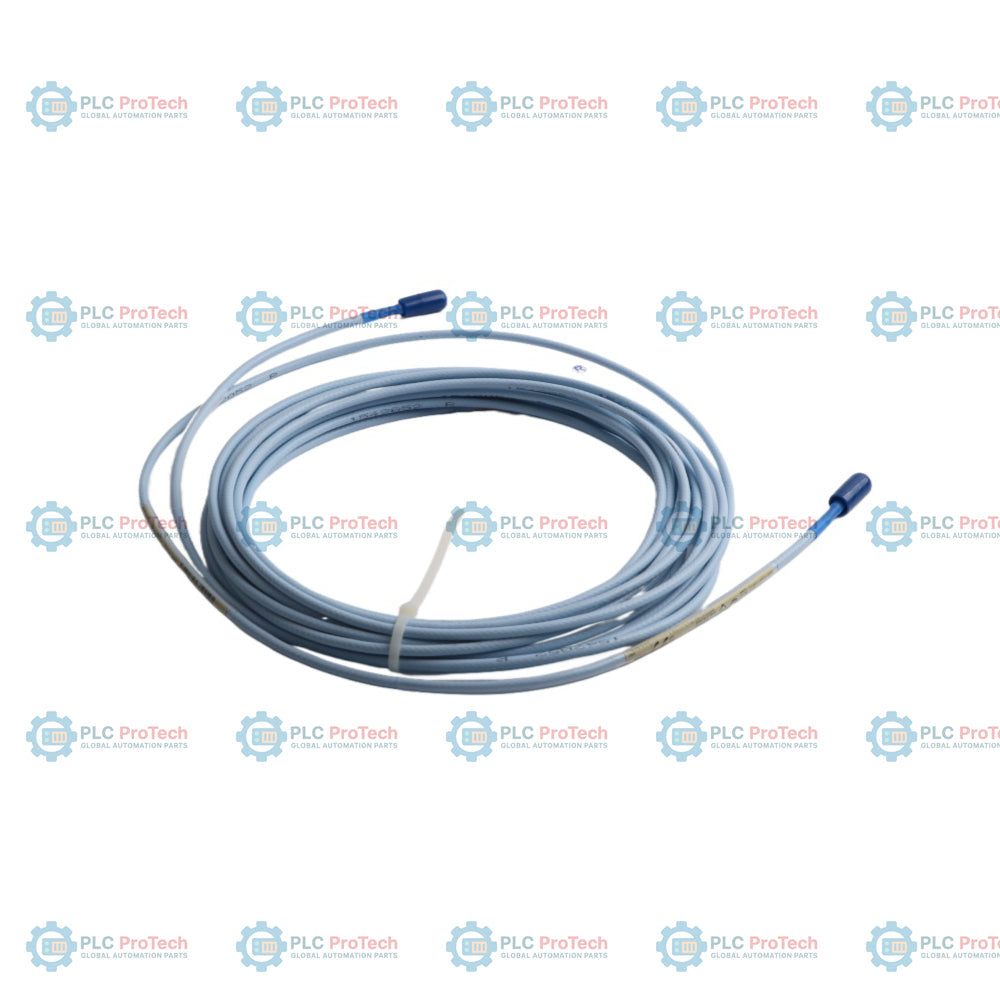

330130-070-03-00 specifica un cavo di prolunga standard 3300 XL da 7,0 metri con protezione corazzata in FEP, una protezione del connettore preinstallata e senza omologazioni per aree pericolose. Questo assieme funge da ponte elettrico all'interno di un sistema di protezione dei macchinari, collegando una sonda di prossimità 3300 XL da 8 mm a un sensore Proximitor 3300 XL. Utilizza connettori coassiali ClickLoc placcati in oro, dotati di un meccanismo di bloccaggio che assicura i collegamenti senza richiedere utensili speciali.

La corazzatura integrata con guaina in FEP protegge il cavo di trasmissione interno dall'usura meccanica, dai danni fisici e dagli ambienti industriali abrasivi. Inoltre, la protezione del connettore in fluorosilicone garantisce una migliore tenuta ambientale, impedendo a umidità e contaminanti di deteriorare il collegamento coassiale. Questa variante specifica da 7,0 metri viene comunemente abbinata a una sonda di prossimità da 2,0 metri per formare una lunghezza completa del sistema trasduttore di 9,0 metri.

Caratteristiche

• Configurazione con lunghezza complessiva del cavo di 7,0 metri (22,9 piedi).
• Guaina corazzata in acciaio inox con rivestimento in FEP, per la protezione fisica in ambienti altamente abrasivi.
• Protezione del connettore in fluorosilicone preinstallata, che protegge il collegamento coassiale dall'ingresso di liquidi e polvere.
• Connettori coassiali ClickLoc maschio e femmina placcati in oro, che prevengono l'allentamento accidentale tramite un meccanismo di bloccaggio tattile.
• Impedenza nominale del sistema di 75 ohm, compatibile con i componenti trasduttore standard 3300 XL da 8 mm.
• Intervallo di temperatura operativa da -52 degC a +177 degC per applicazioni industriali.

Applicazioni

• Sistemi di protezione dei macchinari (TSI) per turbine a vapore, turbine a gas e compressori.
• Misurazione senza contatto delle vibrazioni dell'albero e della posizione assiale.
• Monitoraggio dei cuscinetti di generatori idroelettrici e grandi motori elettrici industriali.

Informazioni per l'ordine

Specifiche tecniche

Collegamenti e interfacce

Linee guida per l'installazione

• Assicurarsi che la lunghezza del cavo di prolunga e quella della sonda, sommate, corrispondano alla lunghezza totale richiesta dal sensore Proximitor (in genere 9,0 metri per questa configurazione con cavo di prolunga da 7,0 metri).
• Serrare i connettori a mano fino a percepire lo scatto. Non utilizzare pinze, salvo nel caso di accoppiamento con un connettore in acciaio inox non XL.
• Fissare il percorso corazzato utilizzando apposite fascette fermacavo o canaline, per evitare affaticamento meccanico e movimenti eccessivi in ambienti con forti vibrazioni.
• Mantenere un raggio di curvatura minimo di 38.1 mm (1.5 in) per i percorsi dei cavi corazzati, al fine di prevenire danni interni al cavo coassiale.

Conformità e certificazioni

• Conforme alla direttiva RoHS
• Conforme alla normativa CE
