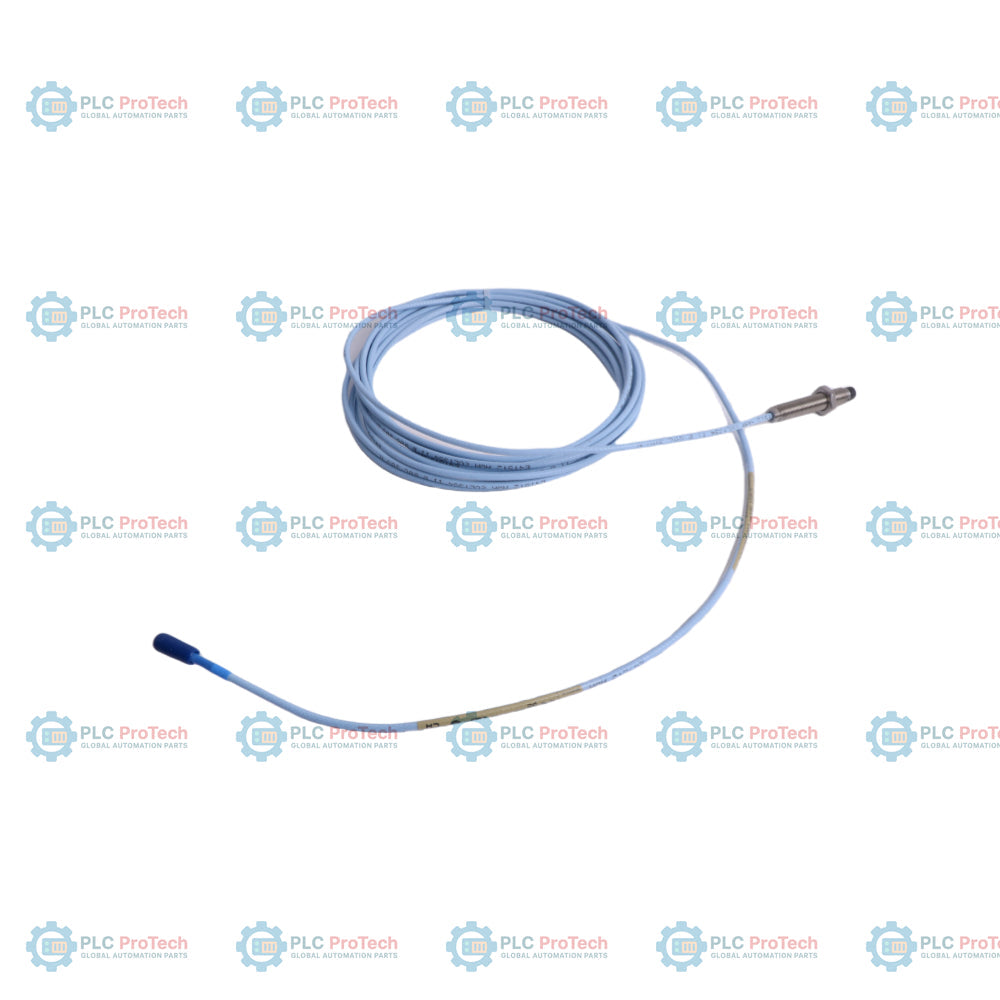

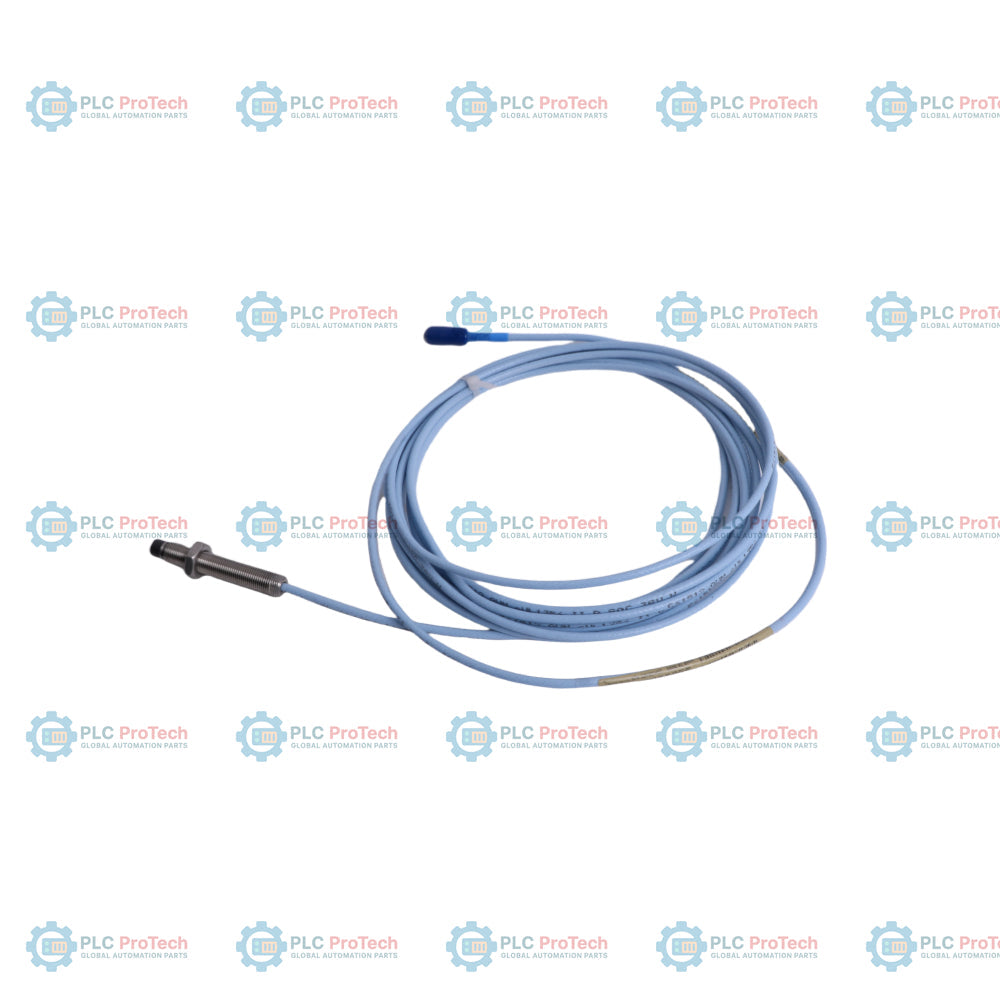

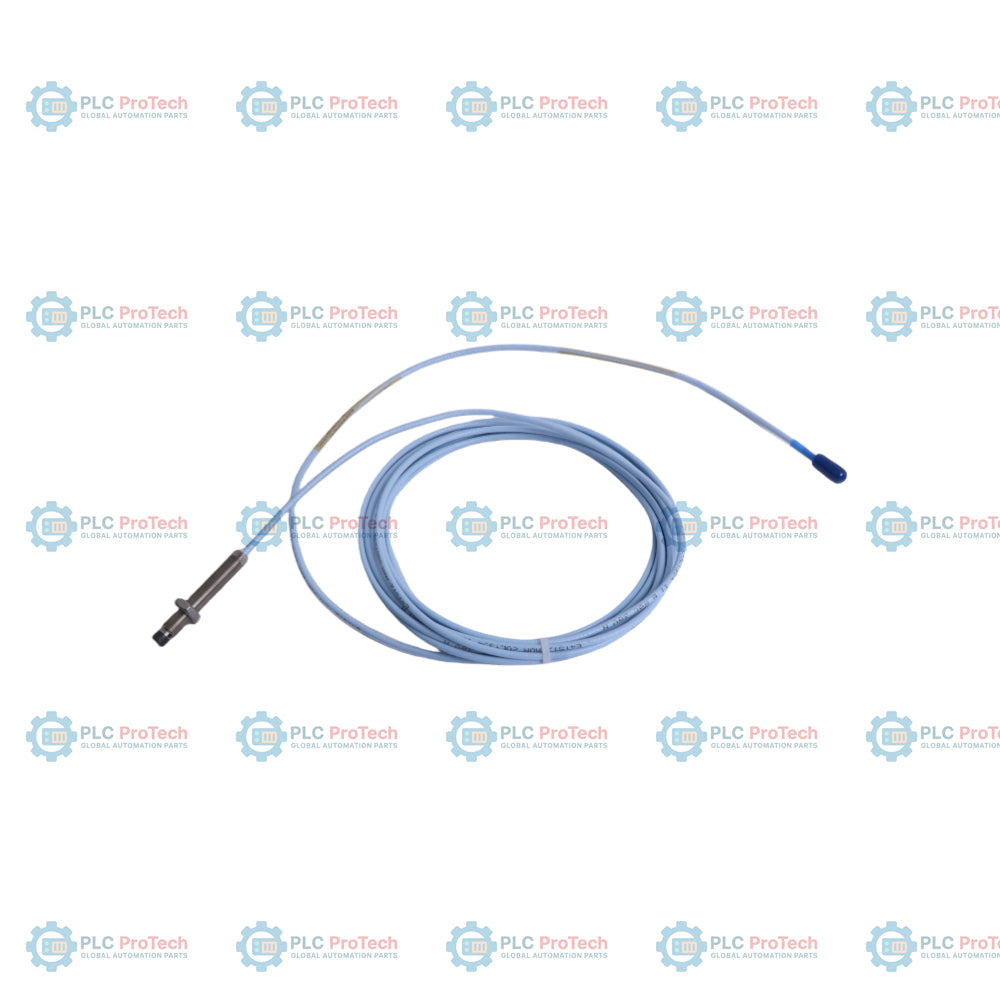

Bently Nevada 330103-00-06-50-02-00 3300 XL Sonda di prossimità

Descrizione

L'Opzione 00 (lunghezza non filettata di 0 mm) e l'Opzione 06 (lunghezza complessiva del corpo di 60 mm) definiscono questa configurazione metrica di sonda di prossimità 3300 XL da 8 mm - 330103-00-06-50-02-00. Questo sensore a correnti parassite senza contatto viene utilizzato per misurare le vibrazioni dell'albero, la posizione assiale e la velocità dei macchinari rotanti. Con una filettatura metrica M10 x 1 e senza protezione corazzata, questa sonda standard con montaggio anteriore include una lunghezza totale del cavo di 5,0 metri, terminante con un connettore coassiale miniaturizzato ClickLoc. Questa lunghezza totale specifica di 5 metri corrisponde direttamente a un sensore Proximitor da 5 metri, eliminando la necessità di un cavo di prolunga intermedio nelle installazioni standard.

A differenza delle varianti con involucro corazzato o manicotti protettivi per il connettore (come l'Opzione 01), questo modello presenta un cavo coassiale standard non corazzato da 75 ohm con guaina in etilene propilene fluorurato (FEP), adatto alle installazioni standard in condotto. Poiché l'Opzione 00 specifica "Non richiesto" per le approvazioni degli enti certificatori, questa unità è destinata ad aree industriali non pericolose o ad ambienti di prova per uso generale. Offre un intervallo di misurazione lineare di 80 mil (2,0 mm) se configurata con un sensore Proximitor 3300 XL calibrato e un target in acciaio AISI 4140.

Caratteristiche

• Opzione 00, corpo metrico completamente filettato M10 x 1 con lunghezza non filettata di 0 mm
• Opzione 06, lunghezza complessiva del corpo di 60 mm, realizzato in acciaio inossidabile 303
• Opzione 50, lunghezza totale del cavo di 5,0 metri (16,4 piedi) per il collegamento diretto al sensore
• Opzione 02, connettore maschio coassiale miniaturizzato ClickLoc senza protezione del connettore
• Opzione 00, configurazione standard senza necessità di approvazioni per aree pericolose
• Cavo coassiale con isolamento in FEP e raggio di curvatura minimo di 25,4 mm (1,0 pollice)
• Il processo di stampaggio TipLoc assicura un fissaggio saldo tra la punta della sonda da 8,0 mm e il corpo in acciaio inossidabile
• Il design CableLoc garantisce una resistenza alla trazione di 330 N (75 lbf) tra il corpo della sonda e il cavo

Applicazioni

Gli scenari applicativi tipici includono:

• Misurazioni delle vibrazioni radiali su macchinari con cuscinetti a film fluido
• Misurazioni della posizione assiale su turbine a vapore e a gas, compressori e riduttori
• Monitoraggio della velocità di rotazione dell'albero e del riferimento keyphasor
• Protezione generale dei macchinari rotanti e monitoraggio delle condizioni in aree industriali non pericolose

Informazioni per l'ordine

Non sono necessarie approvazioni di enti

Linee guida per l'installazione

Durante l'installazione della sonda metrica M10 x 1, seguire le pratiche ingegneristiche standard:

• Rispettare durante l'instradamento il raggio di curvatura minimo di 25,4 mm (1,0 pollici) per i cavi standard della sonda, al fine di prevenire danni al nucleo.
• Assicurarsi che la posizione di montaggio della sonda sia pulita e priva di detriti metallici per evitare interferenze con il campo a correnti parassite.
• Evitare di serrare eccessivamente il corpo della sonda; la coppia nominale massima per una sonda con attacco standard M10 x 1 è di 22,6 N-m (200 in-lbf).
• Impostare la corretta distanza fisica iniziale (in genere 1,27 mm o 50 mil) utilizzando un calibro o l'uscita di tensione CC del multimetro del sensore Proximitor.
• Evitare di utilizzare una sonda standard da 5,0 metri con un cavo di prolunga aggiuntivo, salvo quando si configura un sistema complessivo specifico da 9 metri con elementi compatibili. Abbinare sempre le lunghezze della sonda e del cavo ai requisiti del sensore.
