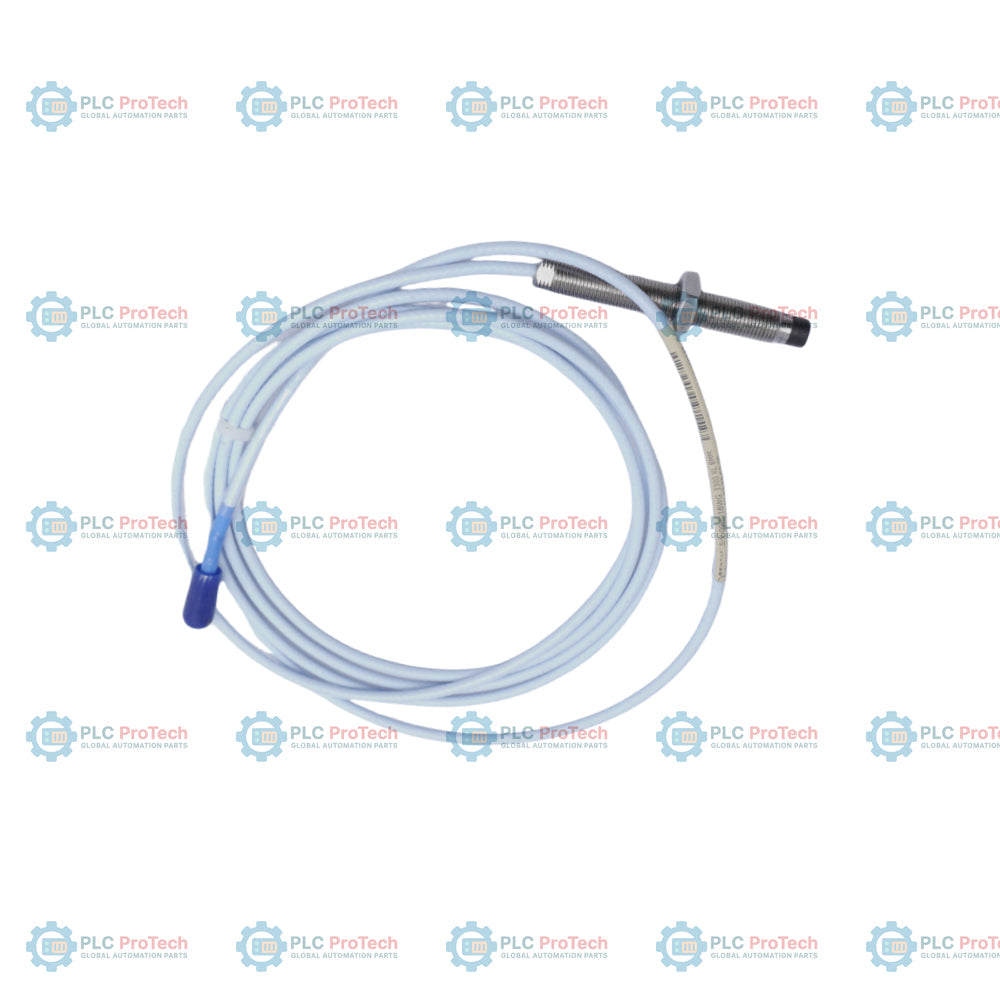

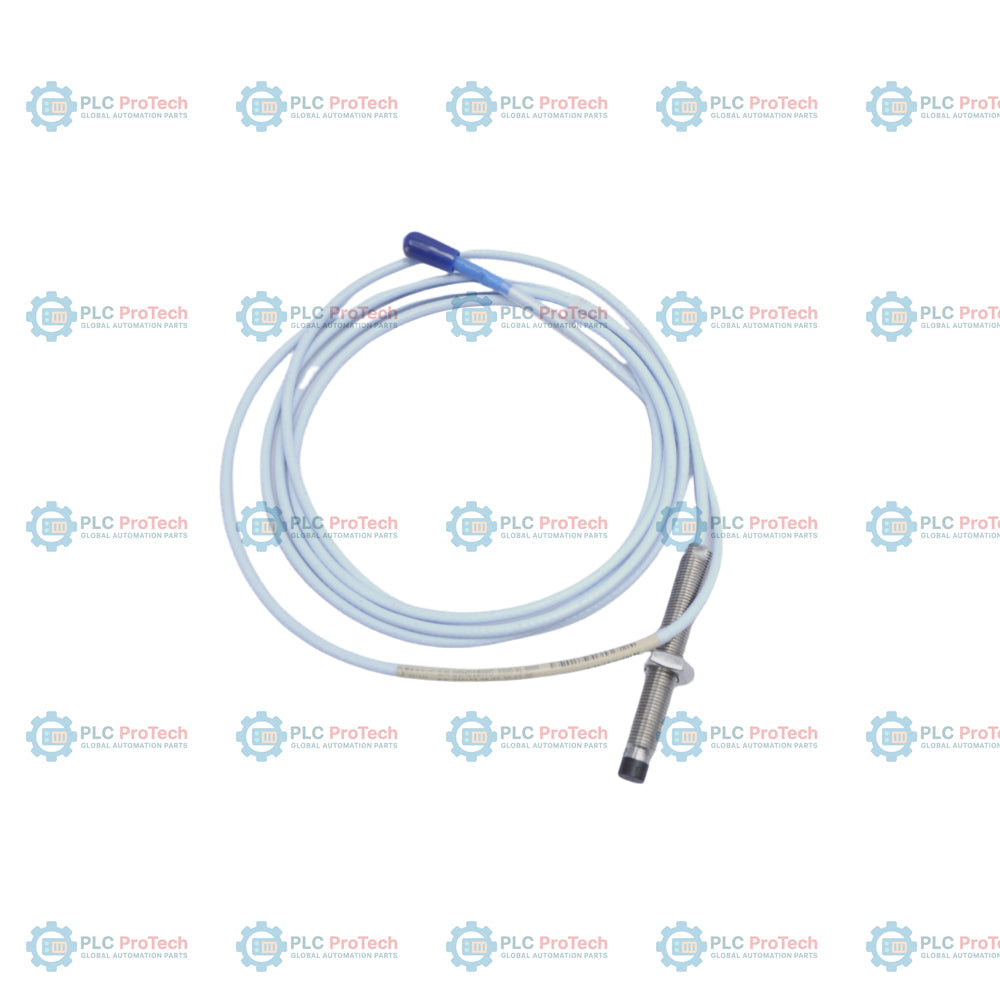

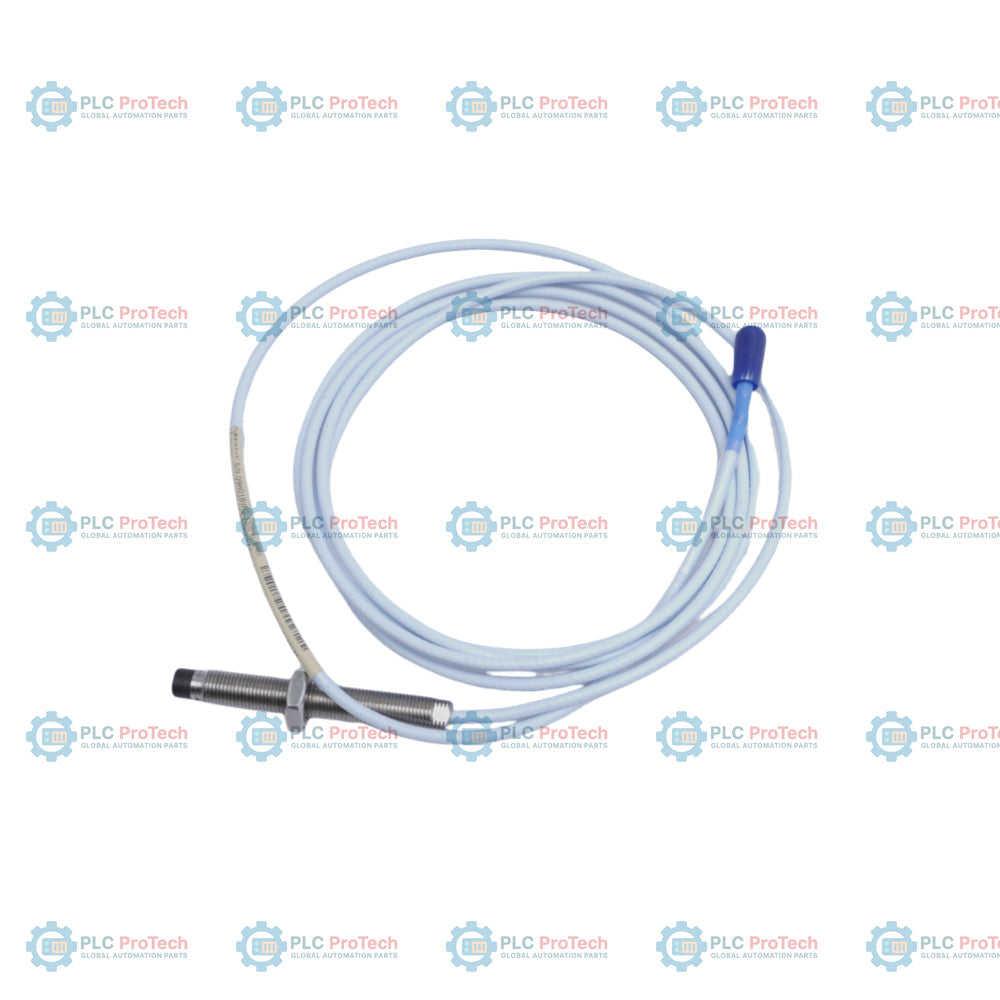

Bently Nevada 330103-00-07-20-02-00 sonda di prossimità 3300 XL da 8 mm

Descrizione

L'opzione 00 (lunghezza non filettata di 0 mm), l'opzione 07 (lunghezza del corpo di 70 mm) e l'opzione 20 (lunghezza totale di 2,0 metri) specificano questa configurazione della sonda di prossimità metrica 330103-00-07-20-02-00. Questo sensore di spostamento a correnti parassite senza contatto si abbina a un sensore Proximitor 3300 XL e a un cavo di prolunga per rilevare il movimento statico e dinamico dell'albero nel monitoraggio delle condizioni dei macchinari rotanti. Presenta una filettatura metrica M10 x 1 su un corpo completamente filettato di 70 mm, offrendo un solido fissaggio fisico direttamente nei carter delle macchine, senza una zona di offset non filettata.

A differenza delle varianti equivalenti 330104, dotate di una guaina in acciaio inossidabile sul cavo di collegamento, questa sonda 330103 utilizza un cavo coassiale standard non armato da 75 ohm, con diametro esterno di 3,68 mm, facilitando il passaggio attraverso condotti stretti o guaine protettive standard. Il connettore coassiale miniaturizzato ClickLoc (opzione 02) fornisce un'interfaccia di connessione coassiale standard senza una protezione del connettore preinstallata. Poiché questa variante utilizza l'opzione 00 per le approvazioni degli enti certificatori, è progettata per installazioni in cui non sono richieste specifiche certificazioni internazionali per aree pericolose a livello della sonda, semplificando l'approvvigionamento per gli ambienti industriali standard.

Caratteristiche

• Filettatura metrica M10 x 1: consente l'installazione diretta in alloggiamenti delle macchine con filettatura metrica, utilizzando una chiave esagonale standard da 10 mm.
• Lunghezza non filettata dell'opzione 00: il design completamente filettato, con un offset non filettato di 0 mm, consente un innesto profondo della filettatura del corpo.
• Lunghezza del corpo dell'opzione 07: la lunghezza standard del corpo metrico di 70 mm garantisce una portata fisica affidabile all'interno degli alloggiamenti industriali dei cuscinetti.
• Lunghezza totale del cavo dell'opzione 20: il cavo coassiale flessibile integrato da 2,0 metri (6,6 piedi) consente il collegamento diretto ai cavi di prolunga o ai terminali di connessione locali.
• Connettore ClickLoc dell'opzione 02: il connettore coassiale miniaturizzato placcato in oro fornisce un riscontro fisico sicuro al bloccaggio, senza l'ingombro di una protezione del connettore.
• Diametro della punta di 8 mm: ottimizza il campo di rilevamento per le distanze standard di monitoraggio dei macchinari senza interferenze meccaniche.

Applicazioni

Questa sonda di prossimità metrica 3300 XL è impiegata in macchinari rotanti per impieghi gravosi per monitorare la posizione assiale, le vibrazioni radiali e la velocità. Le applicazioni tipiche includono:

• Monitoraggio degli alloggiamenti dei cuscinetti di turbine a vapore e a gas.
• Centrifugal compressor shaft vibration tracking.
• Monitoraggio delle vibrazioni dell'albero dei compressori centrifughi.
• Misurazione dello spostamento dell'albero dei riduttori e dei ventilatori delle torri di raffreddamento.
• Verifica dell'allineamento dell'albero dei generatori idroelettrici.

Sistemi generali di protezione dei macchinari che utilizzano monitor delle vibrazioni della serie 3500.

Non sono necessarie approvazioni di enti

Linee guida per l'installazione

Per un montaggio corretto e risultati di misurazione accurati con il sistema di sonde di prossimità 3300 XL da 8 mm, attenersi alle seguenti linee guida:

• Assicurarsi che la filettatura di montaggio della sonda corrisponda a quella dell'alloggiamento (M10 x 1) prima dell'innesto della filettatura.
• La lunghezza massima di innesto della filettatura all'interno dell'alloggiamento metrico non deve superare 15 mm, per evitare un possibile grippaggio della filettatura.
• Per evitare interferenze del segnale, mantenere uno spazio libero meccanico minimo di 10 mm (0,4 pollici) attorno alla punta della sonda rispetto alle strutture metalliche adiacenti.
• Serrare manualmente il connettore coassiale ClickLoc finché non viene verificato un "clic" udibile e percepibile al tatto. Non utilizzare pinze sui connettori "click" dorati.
• Instradare il cavo coassiale standard non corazzato da 3,68 mm attraverso una canalina dedicata o un vassoio protettivo per proteggerlo dall'usura meccanica o dai bordi affilati.
