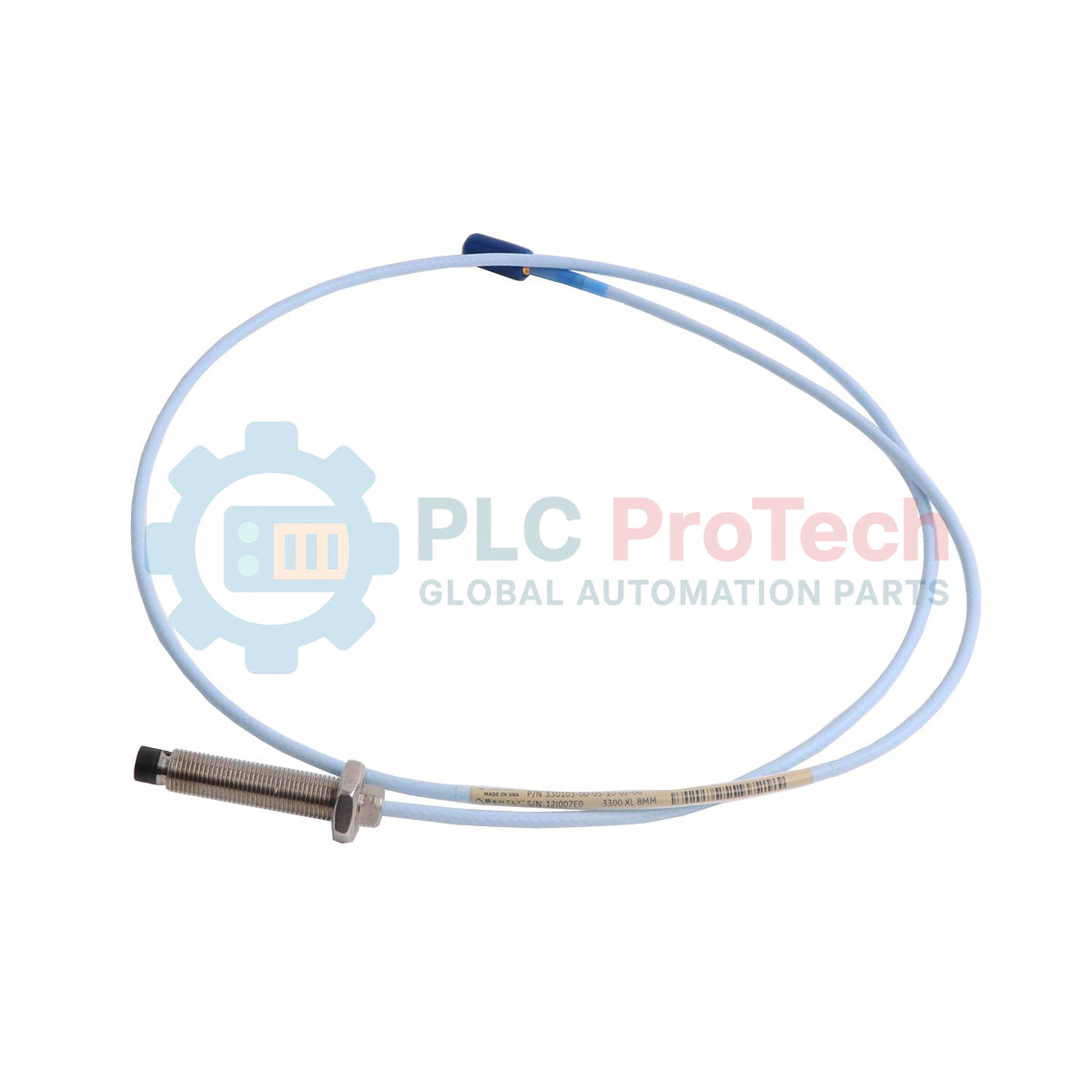

Sonda di prossimità Bently Nevada 330173-00-02-10-02-00 serie 3300 da 5 mm

Descrizione

Progettato per misurazioni precise dello spostamento dinamico e delle vibrazioni dell'albero, il sensore senza contatto Bently Nevada 330173-00-02-10-02-00 fornisce un feedback essenziale nei sistemi di protezione dei macchinari. Parte della collaudata Serie 3300, questa sonda di prossimità da 5 mm funziona secondo i principi delle correnti parassite per misurare le distanze statiche e dinamiche tra la punta della sonda e il bersaglio conduttivo osservato. Realizzata con una punta in solfuro di polifenilene (PPS) e un involucro in acciaio inossidabile AISI 304, questa configurazione presenta una lunghezza dell'involucro di 20 mm, una lunghezza totale del cavo di 1,0 metro e un connettore ClickLoc coassiale miniaturizzato, risultando eccezionalmente affidabile in ambienti difficili di turbine e compressori.

Caratteristiche

• Punta da 5 mm: ideale per applicazioni con spazi ridotti per il montaggio o aree target più piccole.
• Materiali ad alta resistenza: la punta in solfuro di polifenilene (PPS), resistente agli agenti chimici, protegge dagli oli lubrificanti aggressivi e dagli ambienti ad alta temperatura.
• Alloggiamento resistente alla corrosione: il corpo filettato standard in acciaio inossidabile AISI 304 (SST) garantisce l'integrità fisica per una lunga durata operativa.
• Connessione coassiale ClickLoc: il connettore coassiale miniaturizzato ClickLoc placcato in oro offre un collegamento sicuro e resistente alle vibrazioni al cavo di prolunga, con bassa resistenza.
• Montaggio flessibile: il corpo completamente non filettato (opzione con lunghezza non filettata di 0 mm) consente l'installazione con avvitamento diretto a basso profilo.

Applicazioni

• Monitoraggio delle vibrazioni radiali e dell'allineamento dinamico dell'albero su macchine con cuscinetti a film fluido.
• Misurazione della posizione della spinta assiale su turbine a vapore, turbine a gas e compressori industriali.
• Applicazioni di riferimento di fase e rilevamento della velocità (Keyphasor) su alberi rotanti ad alta velocità.
• Strumentazione per l'analisi e la diagnostica delle vibrazioni all'interno di alloggiamenti compatti di macchinari.

Specifiche tecniche

Collegamenti e interfacce

Considerazioni ingegneristiche empiriche

Modelli alternativi e compatibilità

La sonda di prossimità serie 330173 da 5 mm è pienamente compatibile con il sistema di sensori Proximitor 3300 XL da 5 mm. Si noti che, sebbene l'ingombro di montaggio fisico corrisponda a determinate posizioni standard per sonde da 8 mm, il sistema da 5 mm possiede una curva di calibrazione distinta (in genere 7.87 V/mm o 200 mV/mil se correttamente abbinato al relativo driver). Non combinare componenti da 5 mm e da 8 mm nello stesso circuito di misura, poiché ciò causerebbe gravi errori di scala.

Problemi applicativi e note ingegneristiche

Poiché questa specifica configurazione della sonda ha una lunghezza complessiva del corpo di 20 mm con una lunghezza non filettata di 0 mm, assicurarsi che lo spessore della staffa non superi la lunghezza della filettatura del corpo. Un impegno insufficiente della filettatura può causare un allentamento rotazionale dovuto alle vibrazioni della macchina. Assicurarsi di mantenere un gioco radiale minimo di almeno 15 mm di area libera intorno alla punta della sonda per prevenire derive di calibrazione dovute a carichi laterali causati dalla presenza di metalli strutturali vicini.

Suggerimenti per la messa in servizio e il cablaggio

Durante la posa del cavo integrato della sonda da 1.0 metri, evitare curve strette. Mantenere un raggio di curvatura minimo di 25.4 mm (1.0 pollice) per prevenire danni al cavo coassiale interno. Utilizzare sempre l'utensile per connettori ClickLoc raccomandato da Bently Nevada per l'accoppiamento finale; non applicare una forza manuale eccessiva né utilizzare pinze, poiché si potrebbero schiacciare i pin di contatto dorati e introdurre rumore nel segnale.

Linee guida per l'installazione
