Descrizione

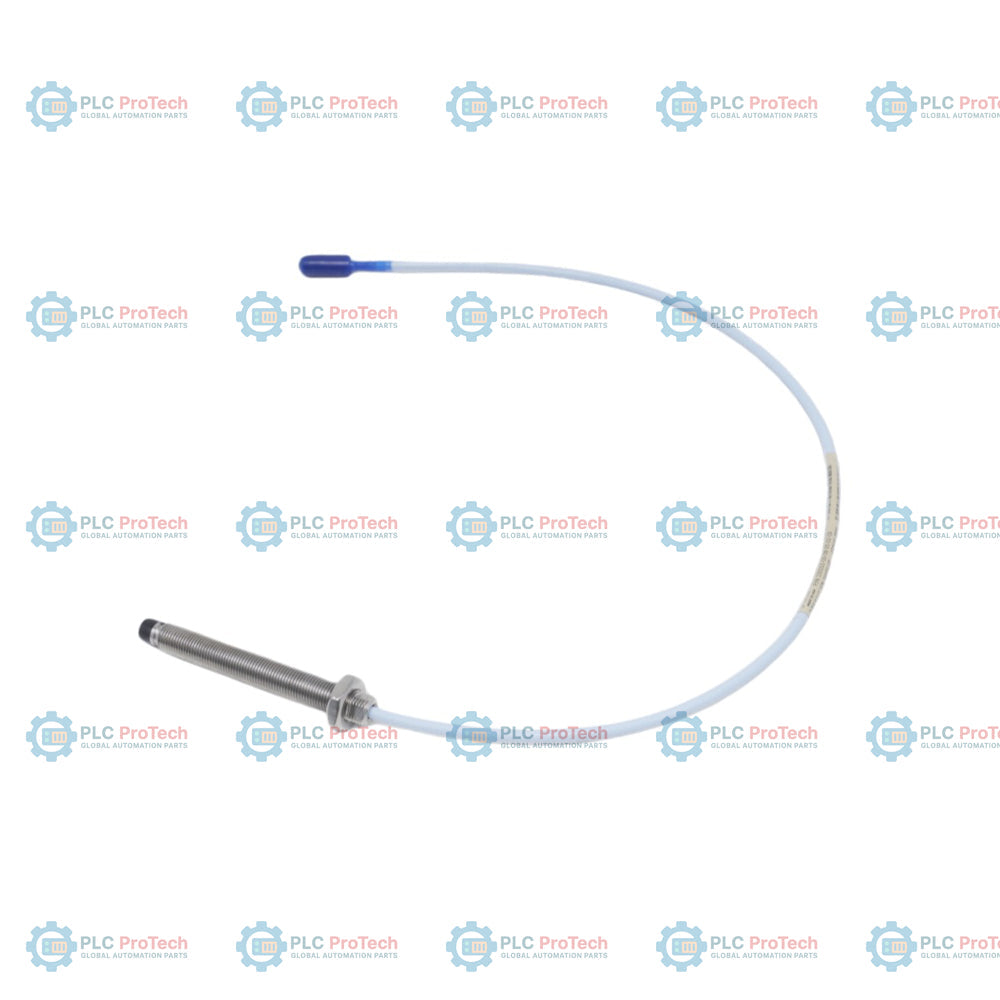

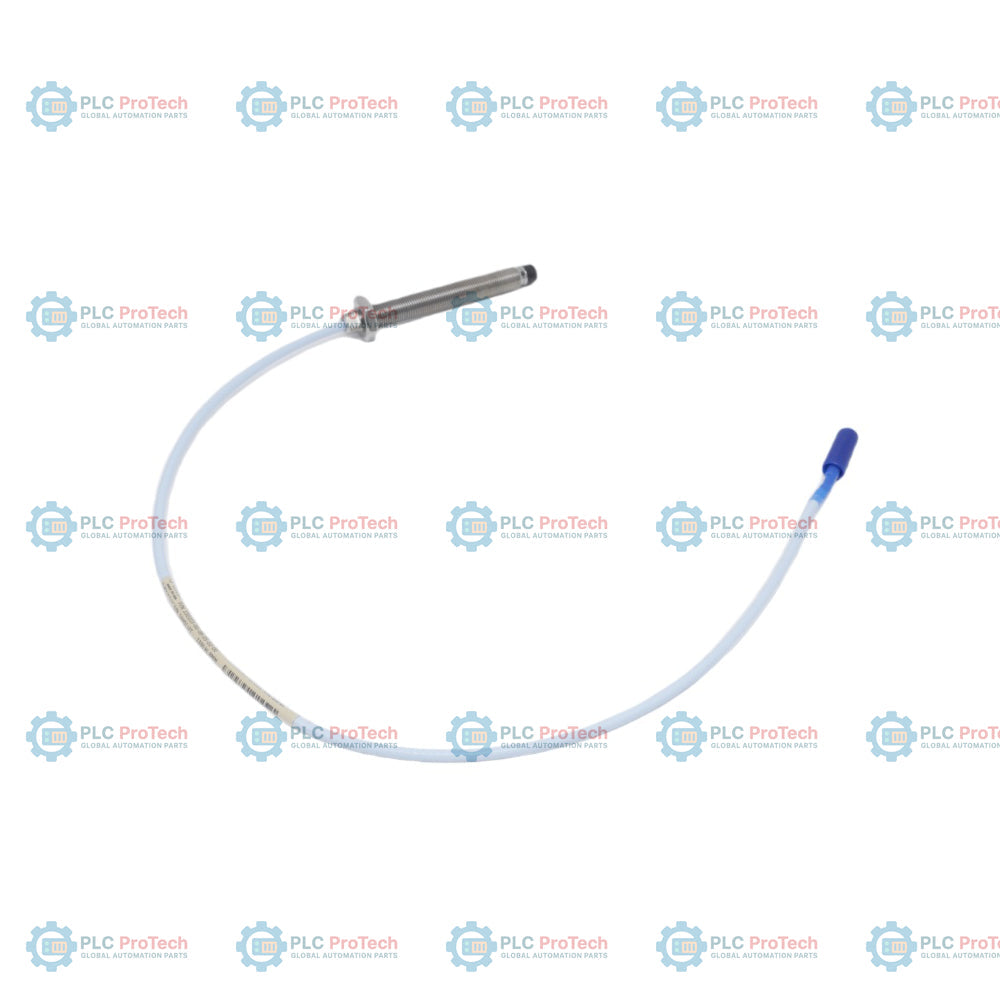

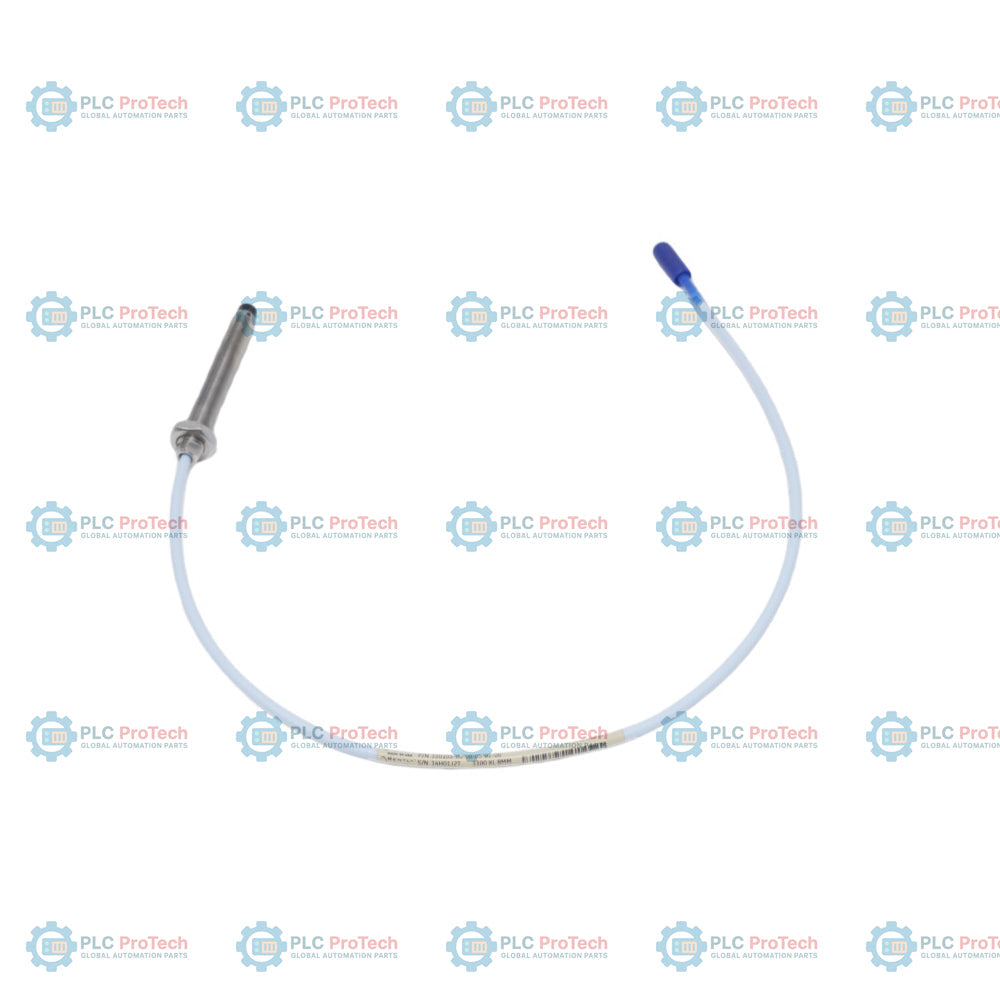

330103-00-08-05-02-05: Sonda di prossimità 3300 XL da 8 mm configurata con filettatura M10 x 1, lunghezza non filettata di 0 mm, lunghezza complessiva del corpo di 80 mm e lunghezza totale del cavo di 0,5 metri. Questa specifica configurazione senza armatura presenta un cavo coassiale trifase standard senza protezione del connettore (opzione 02) ed è dotata delle omologazioni CSA, ATEX e IECEx (opzione 05) per luoghi industriali pericolosi. Utilizza la tecnologia a correnti parassite senza contatto per misurare le vibrazioni fisiche e la posizione assiale degli alberi delle macchine rotanti.

Questa variante si distingue dalle sonde standard in pollici frazionari, come la serie 330101, perché utilizza una filettatura metrica M10 x 1. Rispetto alle varianti corazzate, la configurazione 330103 presenta un cavo trifase nudo isolato in FEP con un raggio di curvatura minimo di 25,4 mm (1,0 pollici). La lunghezza del cavo di 0,5 metri è adatta all'installazione all'interno di alloggiamenti dei cuscinetti o scatole di giunzione che richiedono il collegamento a un cavo di prolunga 3300 XL abbinato e a un sensore Proximitor.

Caratteristiche

• L'opzione 00 specifica un corpo completamente filettato con lunghezza non filettata di 0 mm.
• L'opzione 08 fornisce una lunghezza complessiva metrica del corpo di 80 mm.
• L'opzione 05 fornisce una lunghezza totale del cavo della sonda di 0,5 metri (1,6 piedi).
• L'opzione 02 fornisce un connettore ClickLoc coassiale miniaturizzato con cavo standard trifase isolato in FEP (senza protezione del connettore).
• L'opzione 05 è conforme alle omologazioni CSA, ATEX e IECEx per luoghi pericolosi.
• Configurazione con filettatura metrica M10 x 1 senza armatura protettiva.
• Punta della sonda in solfuro di polifenilene (PPS) con corpo del contenitore in acciaio inossidabile AISI 303 o 304.
• Diametro della punta della sonda di 8,0 mm.

Applicazioni

• Misurazioni delle vibrazioni dell'albero e della posizione assiale nei macchinari rotanti.
• Generatori idroelettrici, turbine a vapore, turbine a gas e compressori.
• Monitoraggio dei cuscinetti a film fluido nei macchinari industriali pesanti.
• Sistemi di protezione dei macchinari ausiliari conformi ai requisiti API 670.

Informazioni per l'ordine

Omologazioni CSA, ATEX, IECEx per aree pericolose

Linee guida per l'installazione

• Rispettare il raggio minimo di curvatura di 25,4 mm (1,0 in) per il cavo coassiale standard isolato in FEP.
• Utilizzare una configurazione della filettatura corrispondente alla classe ed evitare di superare la coppia consigliata di 11,2 N-m (100 in-lbf) per l'involucro della sonda durante l'installazione.
• Verificare che l'innesto della filettatura non superi 15 mm per le filettature M10 x 1, per evitare inceppamenti.
• Serrare a mano i connettori ClickLoc. Se si accoppiano con connettori in acciaio inossidabile non XL, serrare a mano più 1/8 di giro utilizzando una pinza.
• Assicurarsi che la punta della sonda rimanga libera da strutture metalliche adiacenti per evitare distorsioni nel rilevamento del target (mantenere una distanza laterale minima di 15 mm dalle pareti del foro).

Conformità e certificazioni

• CSA: luoghi pericolosi di Classe I, Zona 0, 1, 2 (a sicurezza intrinseca / non incendiario)
• ATEX: II 1 G Ex ia IIC T4/T5 Ga
• IECEx: Ex ia IIC T4/T5 Ga
• Marchio CE: conforme alle direttive europee pertinenti (EMC, ATEX)
• RoHS: conforme alle normative sulla restrizione delle sostanze pericolose
