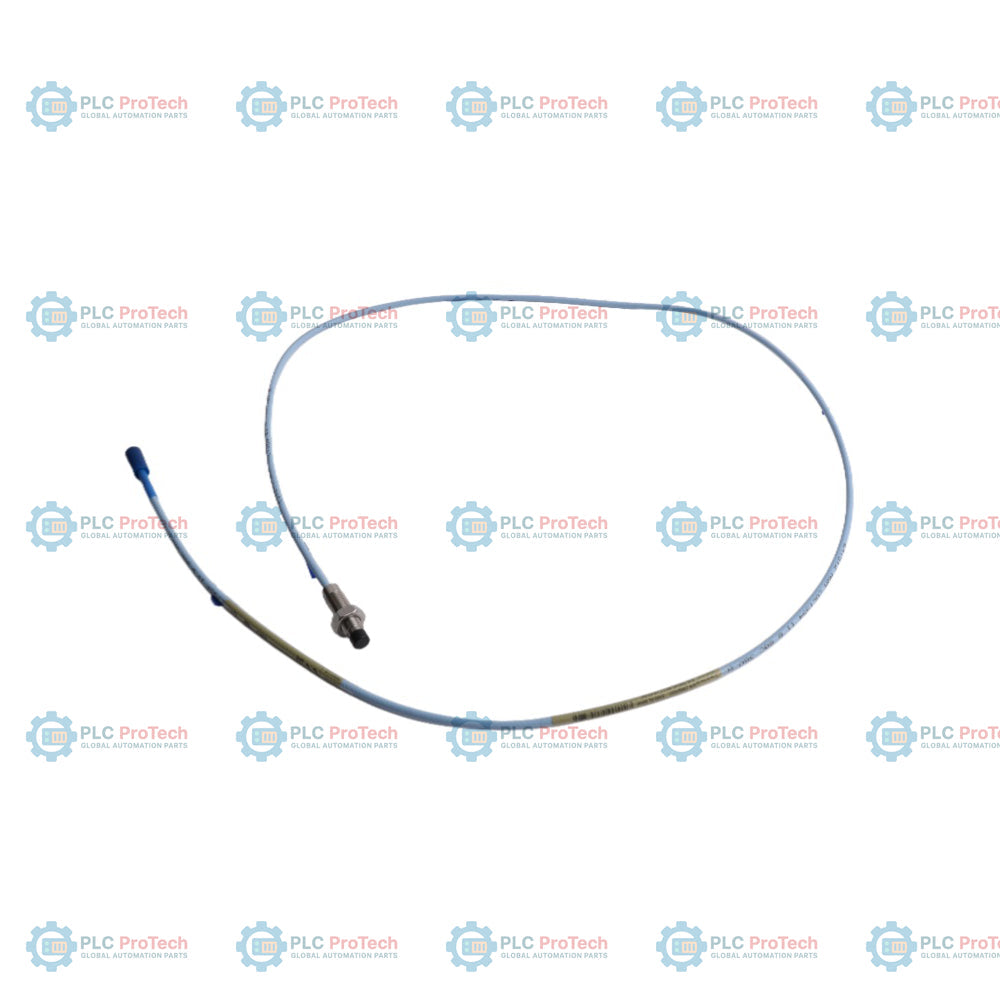

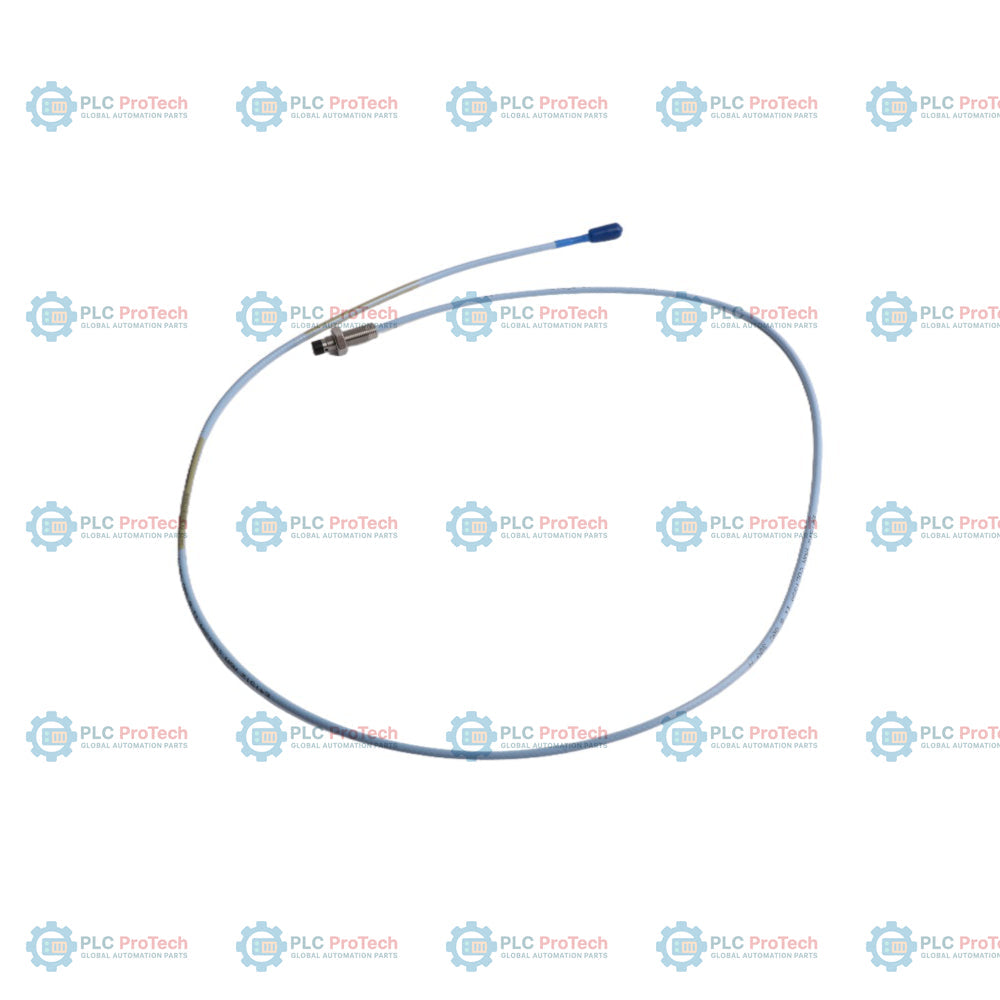

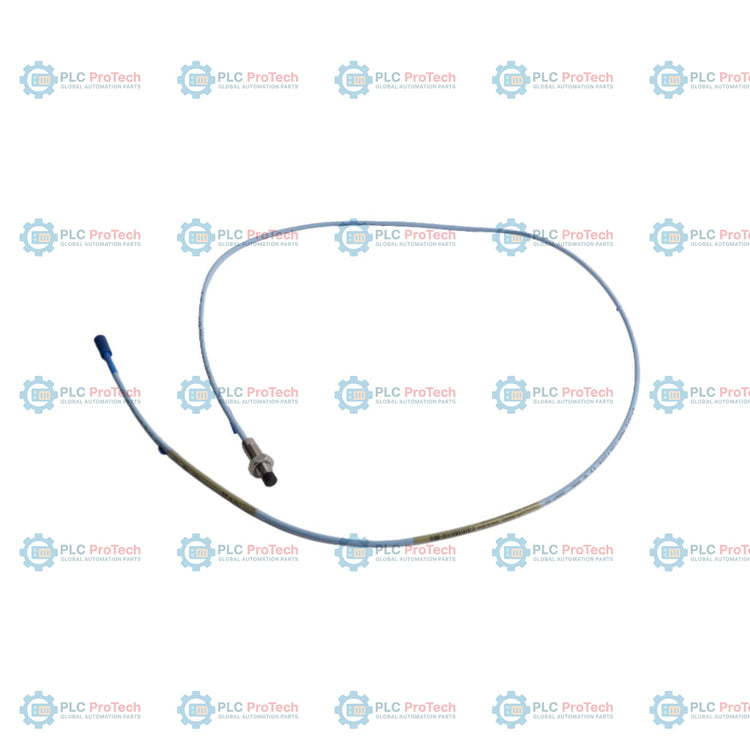

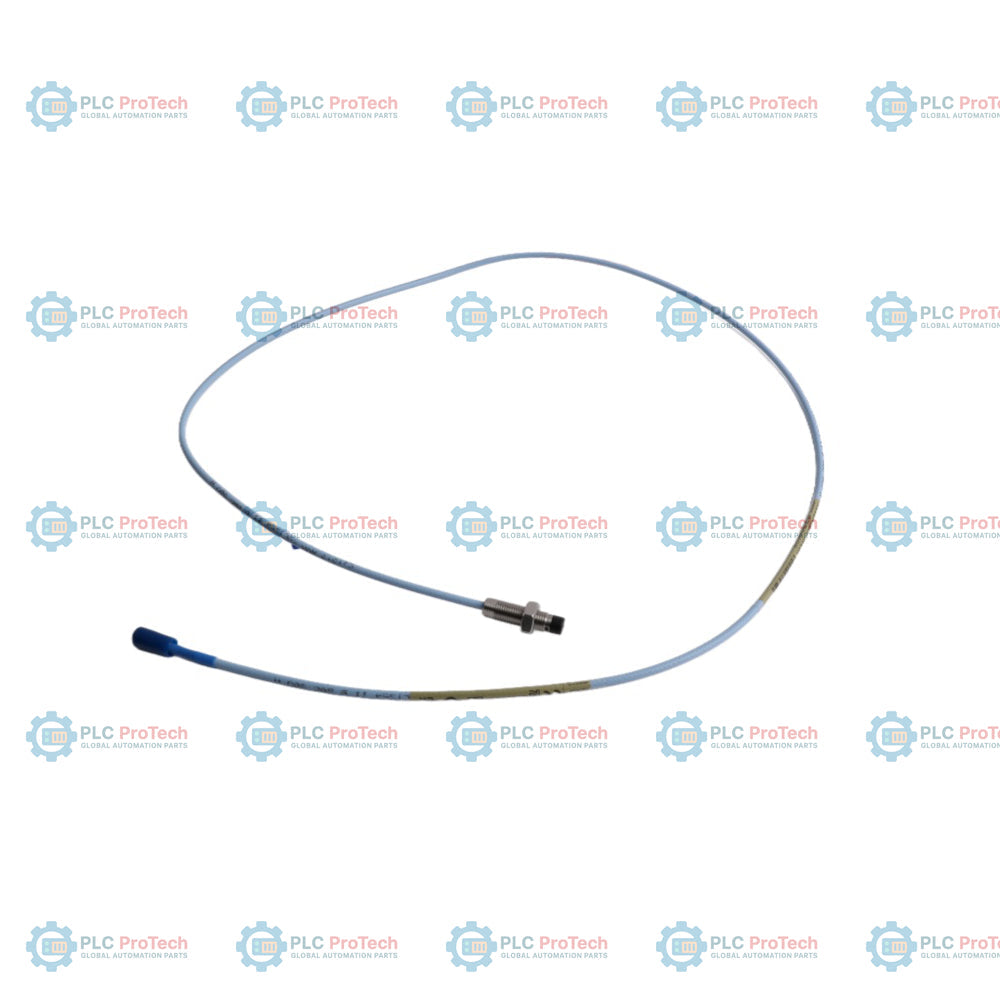

Bently Nevada 330101-00-11-15-12-CN 3300 XL Sonda di prossimità da 8 mm

Descrizione

Per il monitoraggio ad alta precisione delle vibrazioni e della posizione dell'albero, il Bently Nevada 330101-00-11-15-12-CN offre una configurazione di sonda di prossimità da 8 mm non armata, progettata per il sistema di trasduttori di prossimità 3300 XL da 8 mm. Questo sistema fornisce una tensione di uscita analogica direttamente proporzionale alla distanza del traferro tra la punta della sonda e qualsiasi bersaglio conduttivo rilevato, supportando sia le misurazioni dello spostamento statico sia quelle delle vibrazioni dinamiche su macchinari con cuscinetti a film fluido.

A differenza delle altre varianti della famiglia 3300 XL, questa configurazione specifica presenta una custodia standard completamente filettata con una lunghezza non filettata di 0.0 pollici (opzione 00) e una lunghezza complessiva compatta della custodia di 1.1 pollici (opzione 11), utilizzando filettature standard 3/8-24 UNF. È integrata con una lunghezza totale del cavo di 1.5 metri (opzione 15) che utilizza l'avanzata tecnologia del cavo FluidLoc (opzione 12). Il cavo FluidLoc è progettato specificamente con una barriera interna ai liquidi per impedire all'olio lubrificante o ad altri fluidi di processo industriali di migrare lungo l'anima del cavo verso le aree di connessione asciutte. Il cavo termina con un connettore coassiale miniaturizzato ClickLoc standard, senza protezione del connettore.

Questa configurazione della sonda viene fornita con il pacchetto di approvazione per aree pericolose in Cina -CN. Il pacchetto certifica la conformità ai requisiti NEPSI e CCC per le atmosfere esplosive, garantendo un'installazione legale e sicura nei siti industriali classificati per zone nella Cina continentale. Si interfaccia perfettamente con il sensore Proximitor 3300 XL serie 330180 e con un cavo di prolunga 3300 XL per fornire una protezione continua dei macchinari.

Caratteristiche

• Guarnizione interna FluidLoc: blocca la migrazione dinamica dei fluidi attraverso i conduttori interni del cavo per mantenere l'integrità della tenuta dell'involucro e dell'alloggiamento del cuscinetto.
• Design completamente filettato: la custodia standard 3/8-24 UNF-2A con lunghezza non filettata di 0.0 pollici e lunghezza complessiva della custodia di 1.1 pollici offre flessibilità di montaggio stabile.
• Pacchetto di certificazione per la Cina (-CN): approvazione completa per aree pericolose conforme alle normative NEPSI e CCC per ambienti pericolosi.
• Tracciamento dinamico eccezionale: l'induzione a correnti parassite consente misurazioni con risoluzione sub-micrometrica delle vibrazioni radiali ad alta frequenza e della spinta assiale.
• Connessione coassiale ClickLoc: la connessione coassiale miniaturizzata placcata in oro garantisce un accoppiamento robusto del segnale in presenza di forti vibrazioni.
• Intercambiabilità del sistema: supporta la piena compatibilità con i componenti del sistema serie 3300 non-XL da 5 mm e 8 mm senza ricalibrazione al banco.

Applicazioni

• Turbine a vapore e a gas: monitoraggio delle vibrazioni radiali dell'albero, della posizione assiale e dei riferimenti di velocità Keyphasor in presenza di profili di temperatura impegnativi.
• Ambienti di lubrificazione ad alta pressione: utilizzo del cavo FluidLoc per impedire la fuoriuscita dell'olio caldo della turbina oltre la custodia del cuscinetto.
• Compressori centrifughi critici: Protezione delle catene di rotori ad alta velocità dal contatto catastrofico con la carcassa o dallo spostamento del rotore.
• Progetti industriali cinesi in aree pericolose: Implementazione di circuiti di monitoraggio certificati NEPSI all'interno di impianti petrolchimici, raffinerie e stabilimenti di trattamento chimico.

Informazioni per l'ordine

Specifiche tecniche

Linee guida per l'installazione

• Gioco della filettatura: Montare la sonda in un foro filettato standard 3/8-24. Assicurarsi che l'inserimento massimo della filettatura non superi 0.563 pollici (14.3 mm) per evitare inceppamenti.
• Regolazione iniziale del traferro: Impostare il traferro meccanico a circa 1.27 mm (50 mil) per ottenere l'uscita nominale di -9 Vdc sul sensore Proximitor per le vibrazioni radiali.
• Collegamento della schermatura: Instradare il cavo coassiale attraverso percorsi asciutti e puliti. Collegare a terra la schermatura del cavo esclusivamente presso il sensore Proximitor o la scatola di giunzione locale.
• Requisiti delle dimensioni del target: Assicurarsi che il target dell'albero osservato sia piatto e abbia un diametro minimo di 15.2 mm (0.6 pollici) per evitare errori del fattore di scala.
• Cablaggio in aree pericolose: Installare in conformità alle linee guida sulla sicurezza intrinseca, utilizzando barriere o isolatori certificati come specificato nei disegni Bently Nevada 141092 / 140979 per le approvazioni -CN.

Conformità e certificazioni

• NEPSI: Certificazione di sicurezza intrinseca e antiscintilla per ambienti pericolosi in Cina.
• CCC: Certificato obbligatorio cinese per apparecchiature elettriche in atmosfere esplosive.
• CE: Conforme alla Conformité Européenne.
• RoHS: Conforme alla restrizione delle sostanze pericolose.
