Descrizione

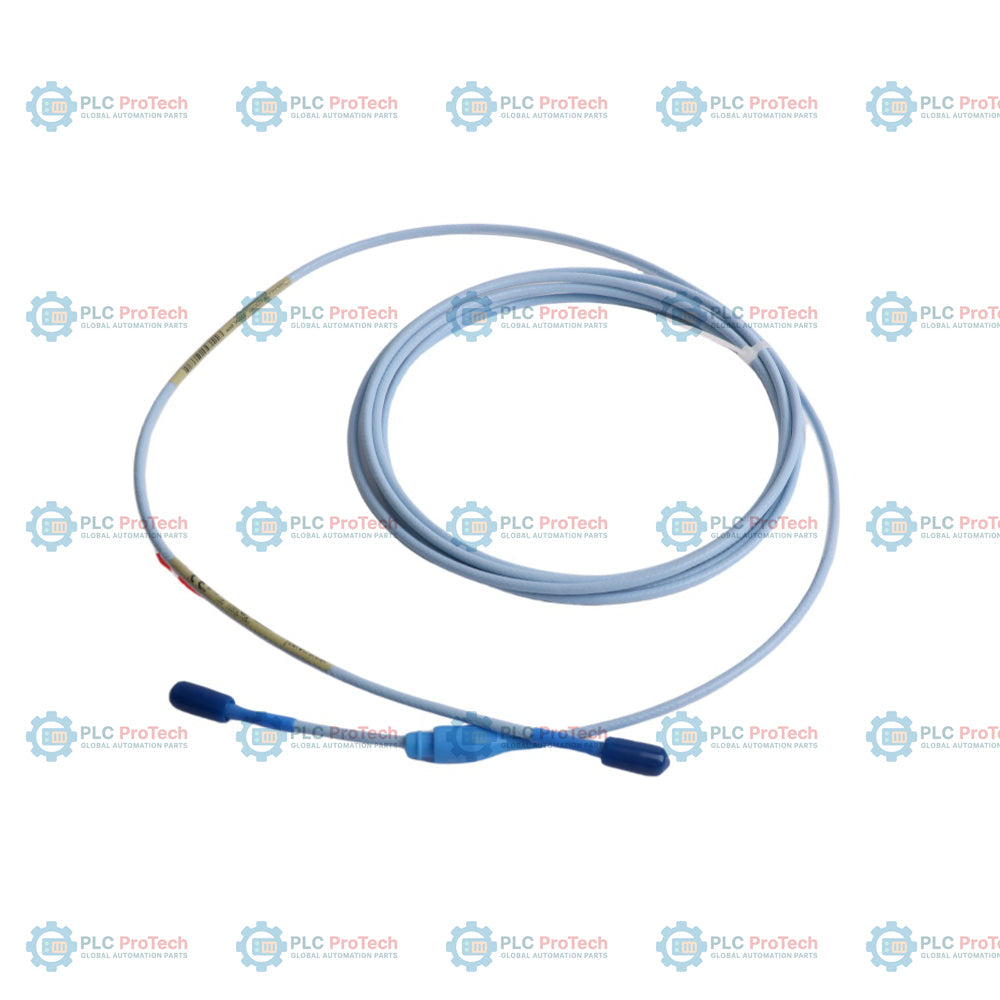

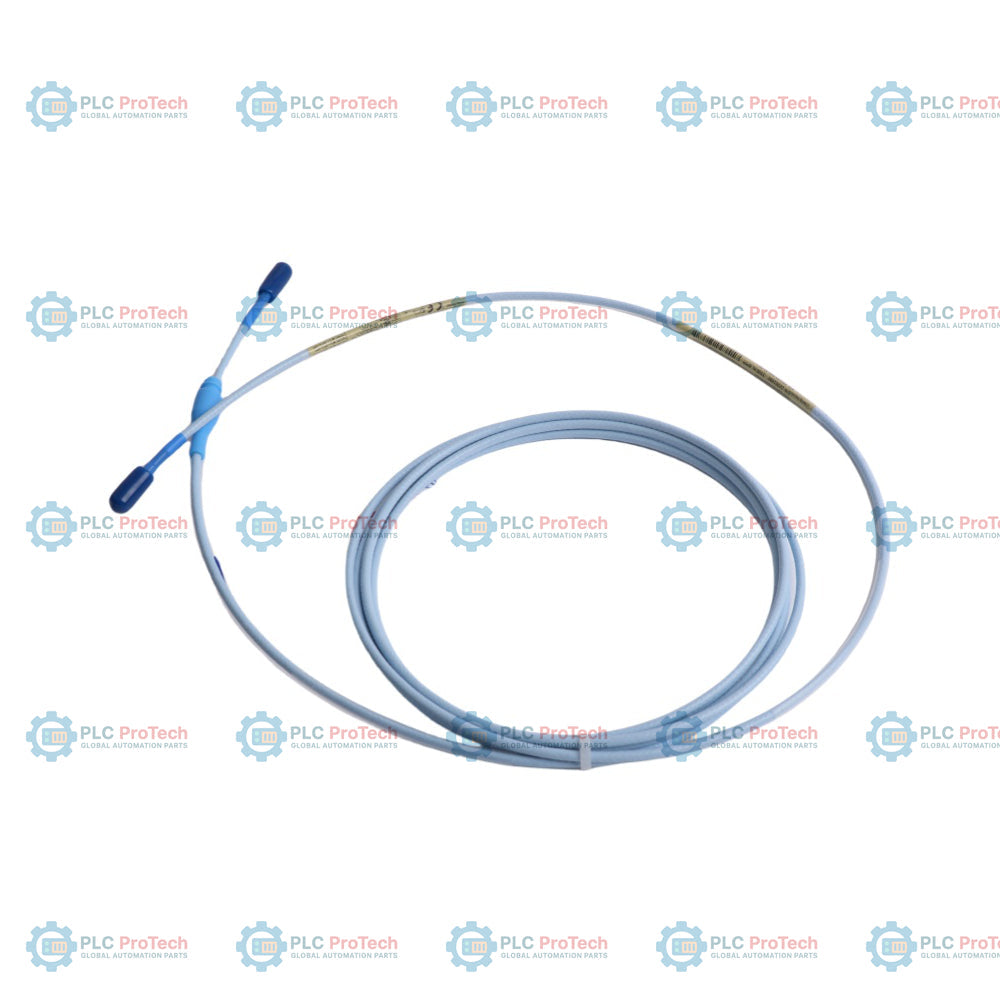

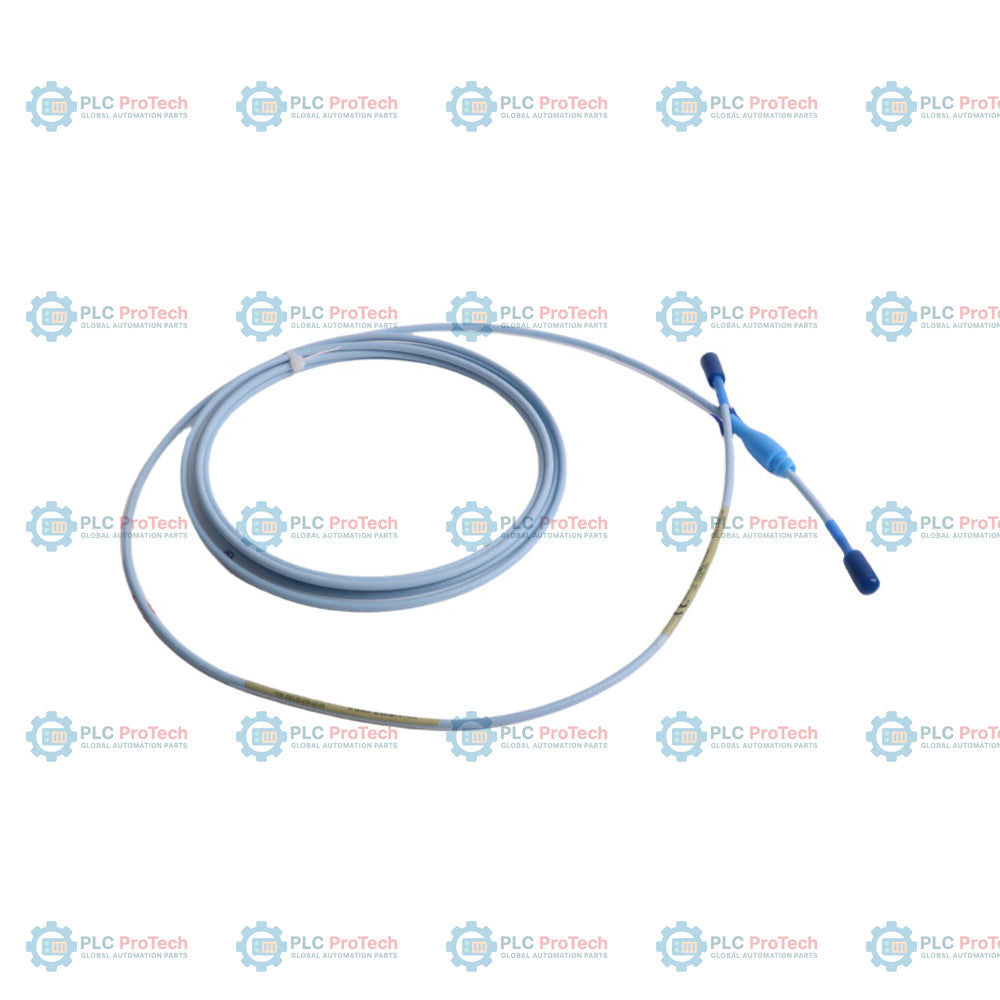

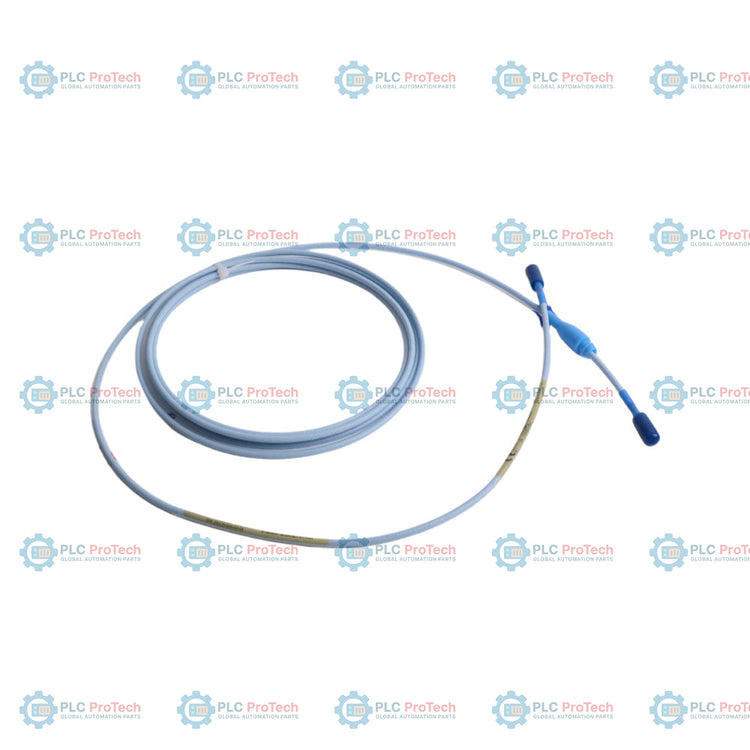

330130-030-00-05: il cavo di prolunga standard 3300 XL specifica questa particolare configurazione del cavo del trasduttore, caratterizzata da una lunghezza di 3,0 metri, una struttura coassiale standard non armata e approvazioni certificate per aree pericolose. Questo cavo funge da ponte di collegamento tra una sonda di prossimità 3300 XL da 8 mm e un sensore Proximitor 3300 XL, trasferendo segnali ad alta frequenza a correnti parassite con una degradazione minima.

Questa configurazione standard non armata (opzione 00) viene utilizzata in instradamenti protetti da canalina o in ambienti industriali puliti, dove l'abrasione meccanica non rappresenta un problema, distinguendosi dalle varianti armate come l'opzione 01. La lunghezza di 3,0 metri (opzione 030) deve essere abbinata a una sonda di lunghezza compatibile per ottenere la lunghezza totale del sistema richiesta di 5,0 o 9,0 metri.

Caratteristiche

• Lunghezza del cavo: 3,0 metri (9,8 piedi) di cavo triassiale.
• Opzione del cavo: cavo triassiale standard con isolamento in FEP, senza armatura protettiva.
• Approvazione dell'ente: l'opzione 05 offre certificazioni CSA, ATEX e IECEx per aree pericolose.
• Interfaccia di connessione: connettore ClickLoc coassiale maschio miniaturizzato su un'estremità e connettore ClickLoc coassiale femmina miniaturizzato sull'altra.
• Impedenza caratteristica: impedenza nominale del sistema triassiale di 75 ohm.

Applicazioni

Le applicazioni industriali tipiche includono:

• Sistemi di monitoraggio delle vibrazioni di turbine a vapore e a gas.
• Misurazione dello spostamento dell'albero e della posizione assiale dei generatori idroelettrici.
• Monitoraggio delle vibrazioni dell'albero di compressori centrifughi e pompe.
• Gioco dei cuscinetti dell'albero del riduttore e monitoraggio del film d'olio.
• Protezione dei macchinari negli impianti petrolchimici e di lavorazione chimica.

Informazioni per l'ordinazione

Specifiche tecniche

Connessioni e interfacce

Linee guida per l'installazione

• Assicurarsi che la somma della lunghezza del cavo di prolunga e della lunghezza della sonda corrisponda alla lunghezza calibrata del sensore Proximitor (in genere 5,0 metri o 9,0 metri complessivi).
• Mantenere un raggio di curvatura minimo di 25,4 mm (1,0 pollici) per evitare danni all'anima interna.
• Serrare i connettori solo a mano ("a tenuta manuale"). Un serraggio eccessivo con utensili può danneggiare la placcatura in oro e il meccanismo ClickLoc.
• Utilizzare una canalina o un imballaggio protettivo durante l'installazione in ambienti soggetti a forti vibrazioni o abrasione, per evitare l'usura della guaina esterna.
• Isolare il cablaggio di campo dalle linee di alimentazione e dai macchinari elettrici ad alta tensione per ridurre al minimo le interferenze elettromagnetiche.

Conformità e certificazioni

• CSA/C-US: Classe I, Zona 0, AEx/Ex ia IIC T4/T5 Ga; Classe I, Div. 1, Gruppi A, B, C, D; Classe II, Gruppi E, F, G; Classe III
• ATEX/IECEx: II 1 G, Ex ia IIC T4/T5 Ga; Ex nA IIC T4/T5 Gc; Ex ec IIC T4/T5 Gc
• Marchio CE: conforme alla Direttiva EMC 2014/30/UE e alla Direttiva RoHS 2011/65/UE
• Classificazione SIL: conforme a SIL 2
