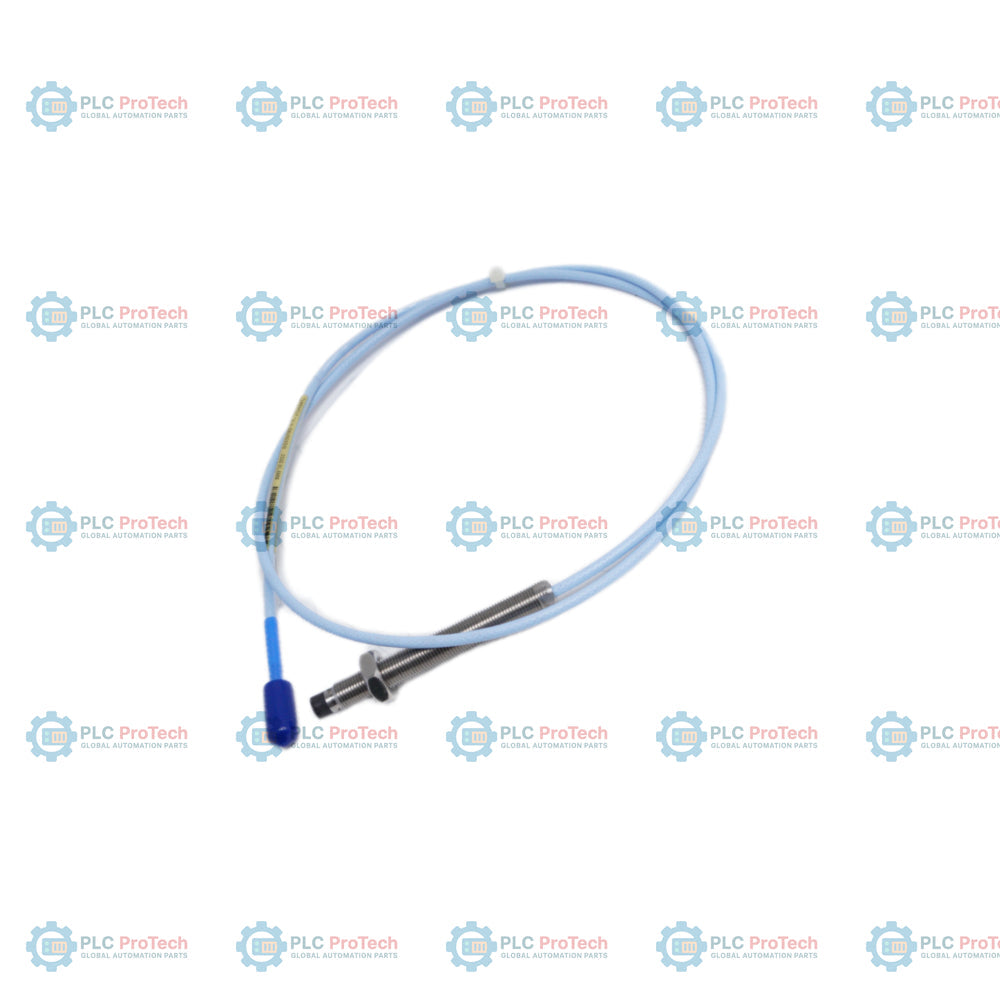

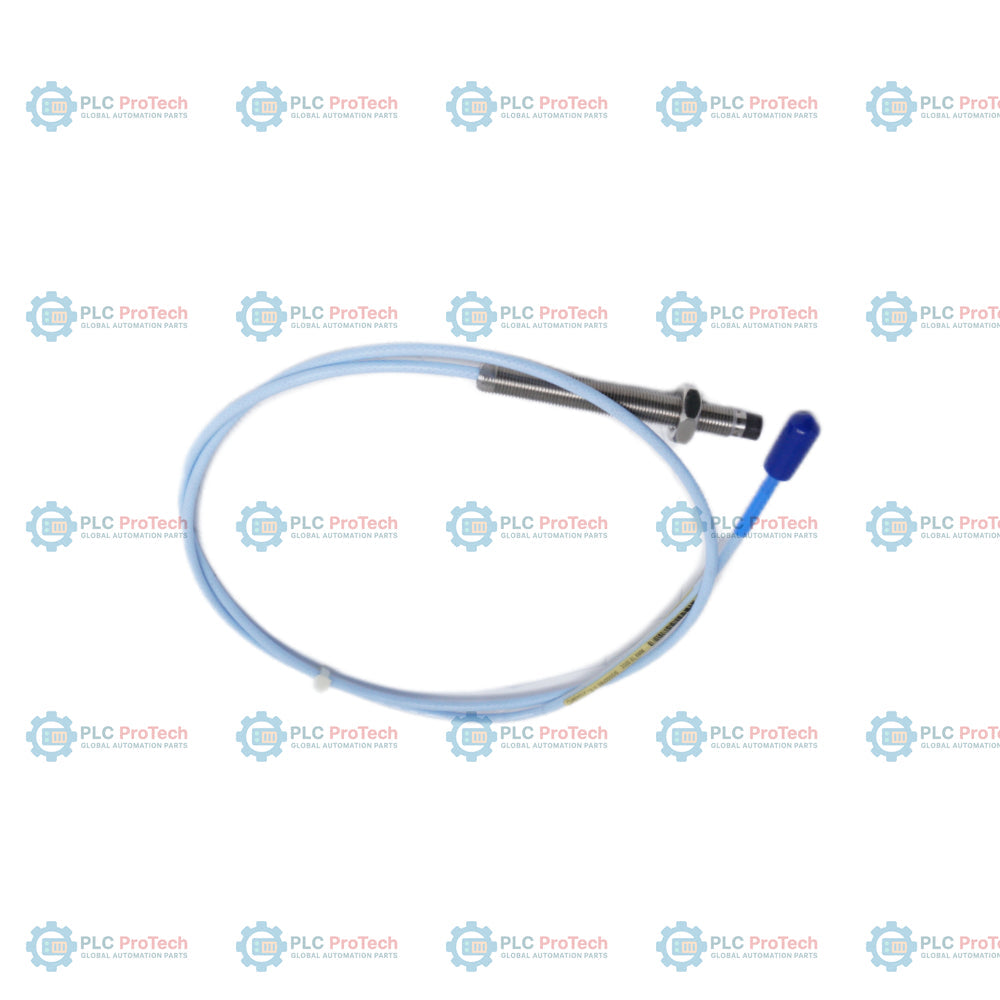

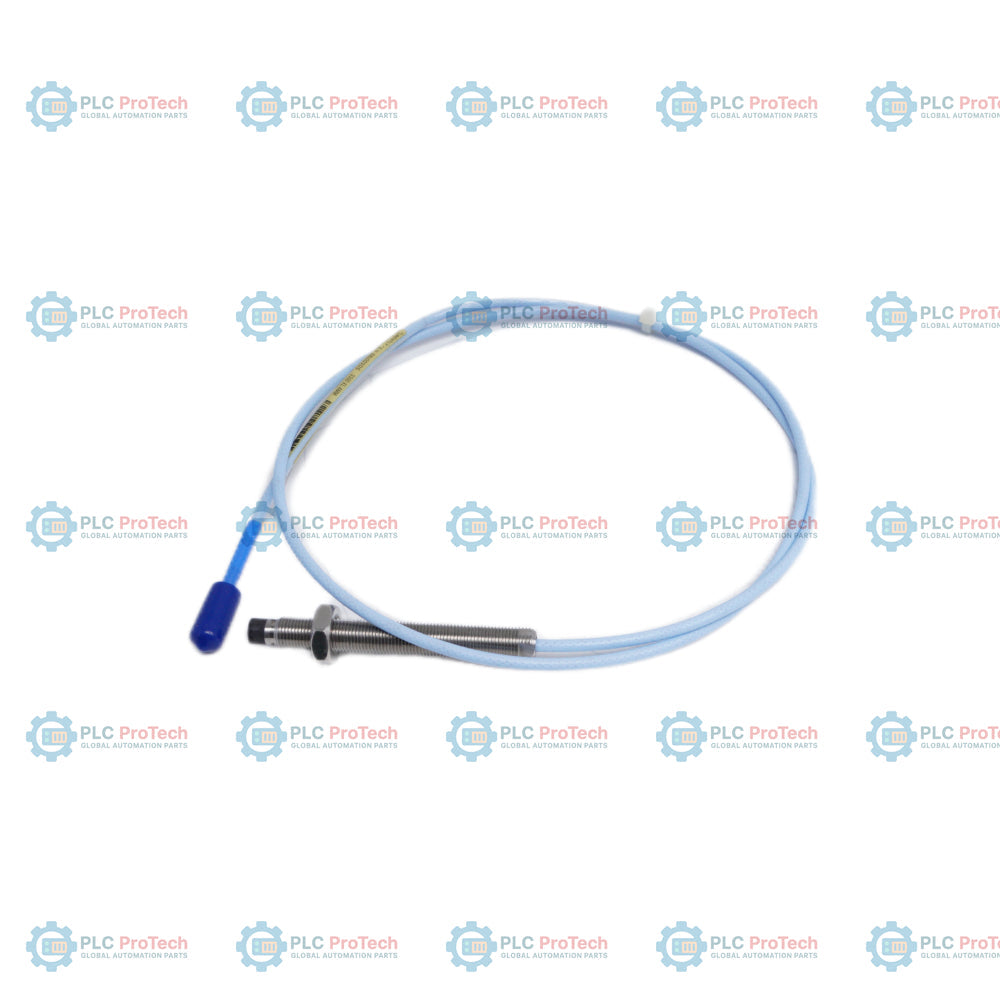

L'Opzione 00 (lunghezza non filettata di 0 mm), l'Opzione 08 (lunghezza complessiva del corpo di 80 mm), l'Opzione 10 (lunghezza totale di 1,0 m) e l'Opzione 02 (cavo coassiale standard con connettore Miniature ClickLoc) specificano questa configurazione della sonda di prossimità 3300 XL da 8 mm con filettatura metrica — 330103-00-08-10-02-00. Questa sonda filettata M10 x 1 senza armatura fornisce la misurazione senza contatto delle vibrazioni e della posizione dell'albero quando viene utilizzata con un sensore Proximitor 3300 XL e un cavo di prolunga compatibili. Questa configurazione non richiede approvazioni da parte di enti per aree pericolose (Opzione 00), risultando ideale per gli ambienti industriali standard.
A differenza delle varianti armate (come la serie 330104) o delle configurazioni dotate di protezione del connettore (Opzione 01), la serie 330103 con Opzione 02 offre un percorso del cavo standard più leggero e flessibile, con un connettore coassiale Miniature ClickLoc non protetto. Questa configurazione specifica presenta un corpo in ottone metrico completamente filettato, lungo 80 mm e privo di parte non filettata, consentendo il massimo impegno della filettatura in corpi macchina o staffe con filettatura profonda.
| Opzione / Segmento | Codice su questo SKU | Descrizione / Significato |
|---|---|---|
| Numero di parte ordinabile | 330103-00-08-10-02-00 | Sonda di prossimità 3300 XL da 8 mm, filettatura metrica M10 x 1, senza armatura |
| A - Opzione lunghezza non filettata | 00 | Lunghezza non filettata di 0 mm (corpo completamente filettato) |
| B - Opzione lunghezza complessiva del corpo | 08 | Lunghezza complessiva del corpo di 80 mm |
| C - Opzione lunghezza totale | 10 | Lunghezza totale del cavo di 1,0 metro (3,3 piedi) |
| D - Opzione connettore e tipo di cavo | 02 | Connettore coassiale ClickLoc miniaturizzato, cavo standard |
| E - Opzione di approvazione dell'ente | 00 | Non richiesta (nessuna approvazione da parte di enti per aree pericolose) |
| Parametro | Valore / Specifica |
|---|---|
| Produttore | Bently Nevada (Baker Hughes) |
| Codice prodotto | 330103-00-08-10-02-00 |
| Tipo di sistema trasduttore | Sistema trasduttore di prossimità 3300 XL da 8 mm |
| Tipo di filettatura | Filettatura metrica M10 x 1 |
| Opzione armatura | Senza armatura |
| Lunghezza non filettata | 0 mm |
| Lunghezza dell'alloggiamento | 80 mm |
| Lunghezza totale | 1,0 metro (3,3 piedi) |
| Tipo di connettore | Connettore coassiale maschio ClickLoc miniaturizzato |
| Tipo di cavo | Cavo coassiale standard |
| Diametro della punta della sonda | 8,0 mm (0,31 pollici) |
| Intervallo lineare | 2,0 mm (80 mil), da circa 0,25 a 2,25 mm (da 10 a 90 mil) |
| Fattore di scala incrementale (ISF) | 7,87 V/mm (200 mV/mil) nominali se abbinato a un Proximitor standard |
| Target di calibrazione del sistema | Acciaio AISI 4140 (target standard) |
| Intervallo della temperatura operativa | Da -52 °C a +177 °C (da -62 °F a +350 °F) |
| Pressione differenziale massima dell'alloggiamento | Classificazione della pressione differenziale: 6 bar (87 psi) |
| Raggio di curvatura minimo consigliato del cavo | 25,4 mm (1,0 pollici) |
| Dimensioni | 150 mm x 150 mm x 30 mm (A x L x P) |
| Peso | 323 g |
Il cavo della sonda termina con un connettore coassiale maschio ClickLoc miniaturizzato. Questo connettore si collega direttamente al connettore coassiale femmina di un cavo di prolunga standard 3300 XL (oppure direttamente a un sensore Proximitor da 1,0 metro se utilizzato come sistema da 1 metro).
Questa configurazione del prodotto (opzione 00) è destinata alle applicazioni industriali standard per le quali non sono richieste certificazioni per aree pericolose. Dispone di classificazioni di conformità elettrica e produttiva di base, tra cui RoHS.
