Descrizione

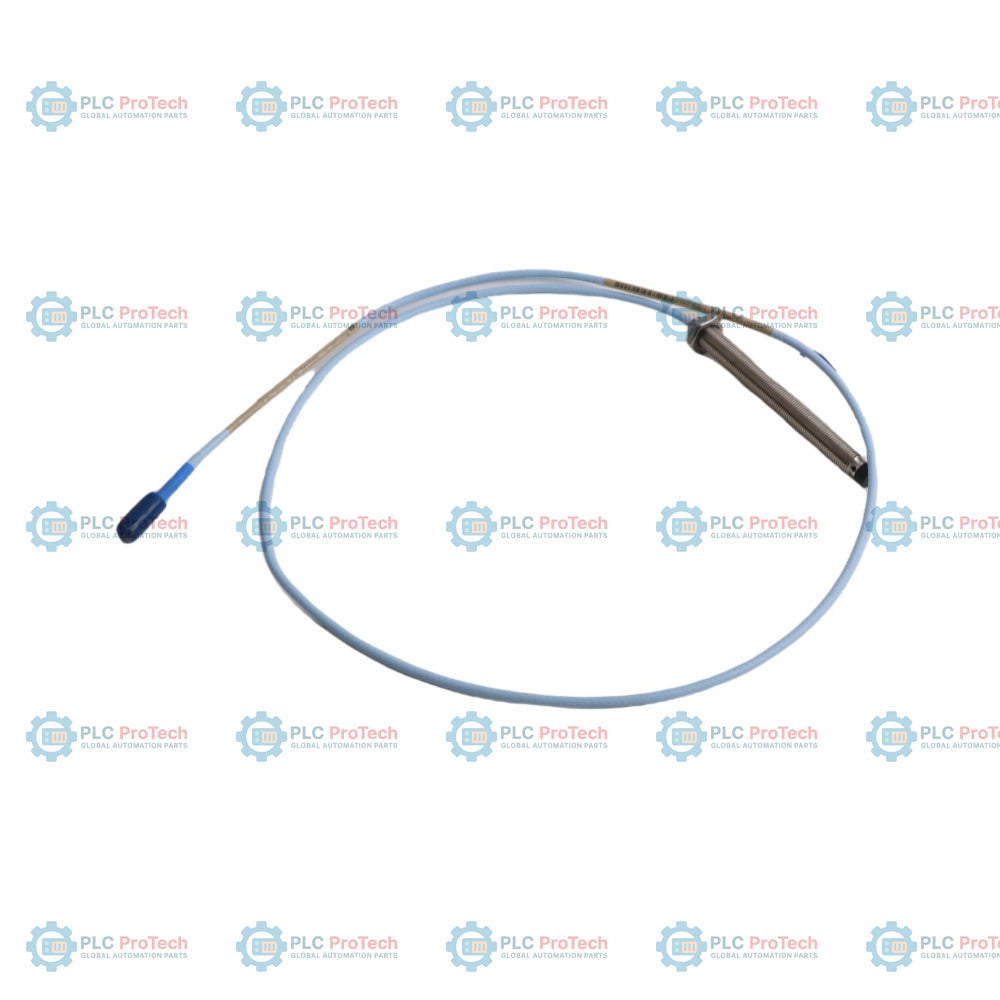

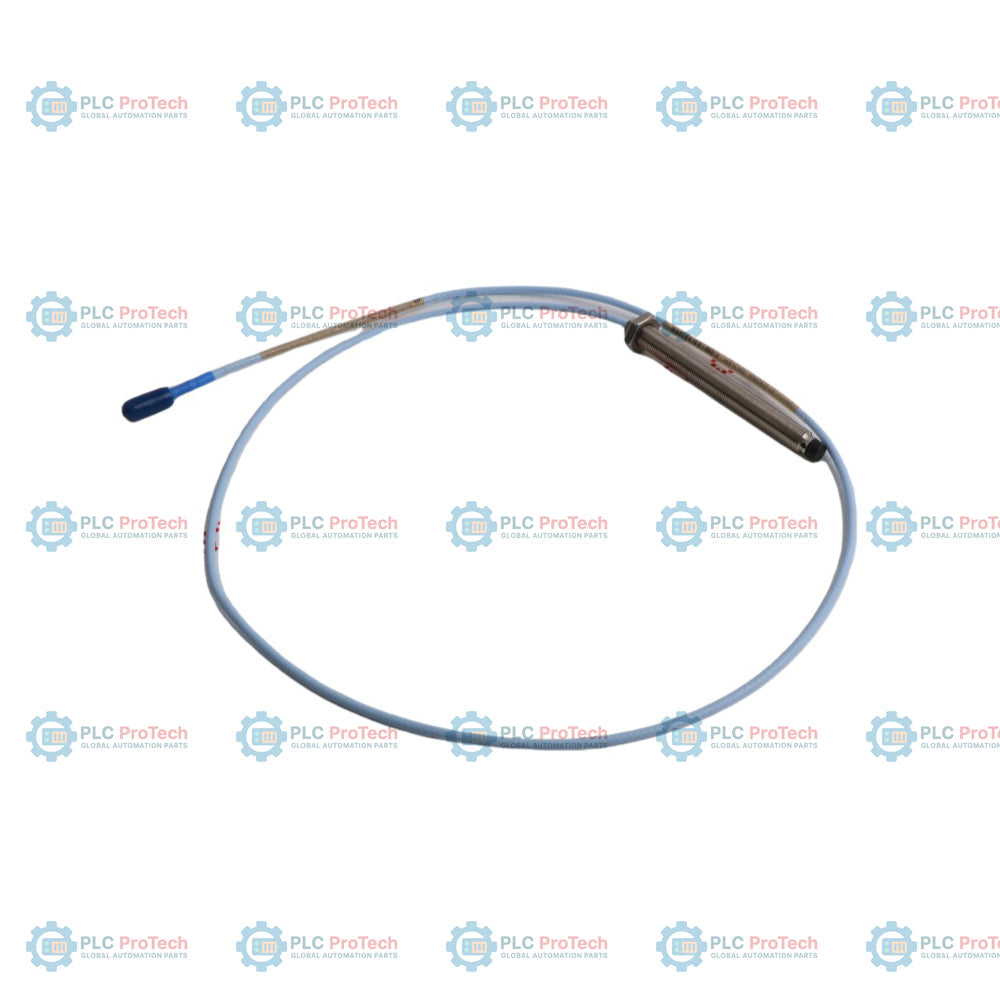

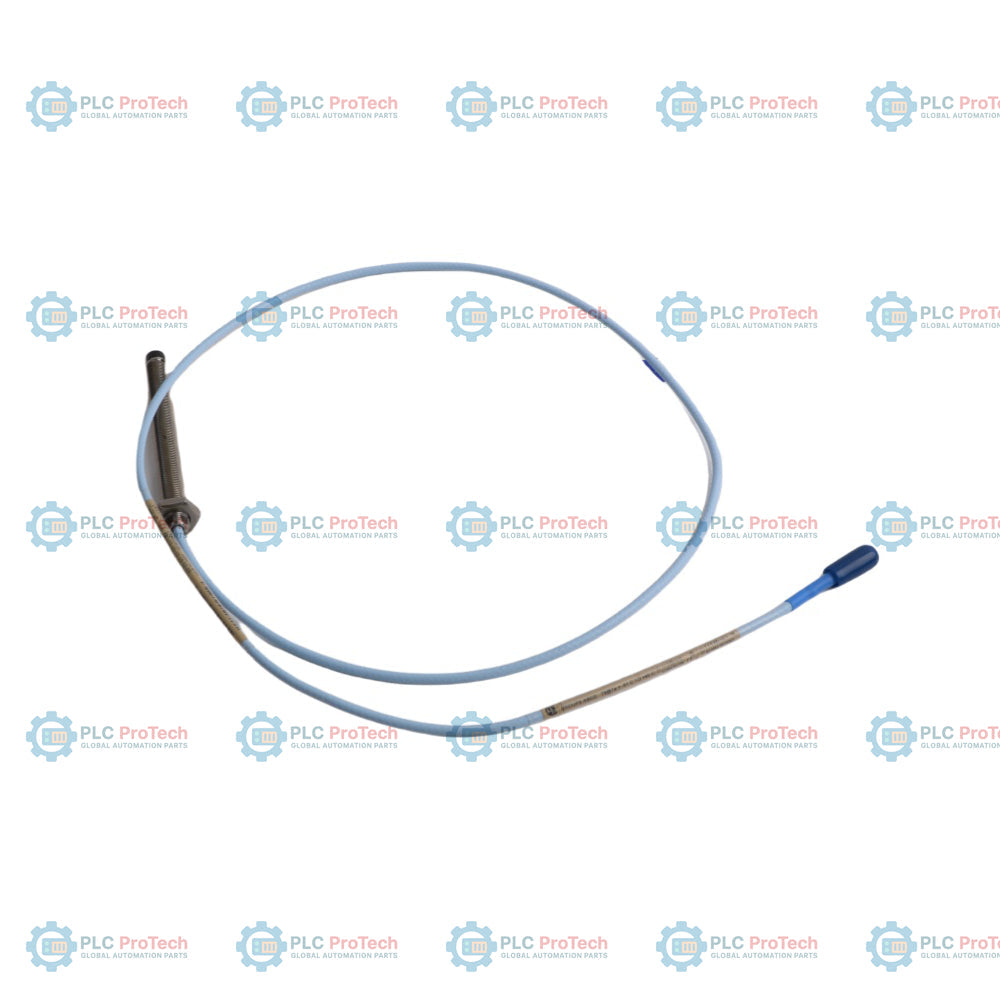

Un profilo di filettatura metrica M10 x 1 senza armatura (modello base 330103), con lunghezza non filettata di 0 mm (opzione 00) e lunghezza complessiva del corpo di 100 mm (opzione 10), definisce la configurazione della sonda di prossimità Bently Nevada 330103-00-10-10-02-05 3300 XL 8 mm.

Questa sonda di spostamento a correnti parassite senza contatto è un sensore fondamentale utilizzato nelle catene di monitoraggio 3300 XL 8 mm per fornire misurazioni precise delle vibrazioni dell'albero e della posizione assiale. Si collega direttamente a un cavo di estensione 3300 XL e a un sensore Proximitor 3300 XL. A differenza di altre configurazioni dotate di armatura protettiva, questa variante coassiale standard non armata è progettata per il passaggio all'interno di canaline asciutte protette o di alloggiamenti interni della macchina, dove l'abrasione meccanica esterna è ridotta al minimo. Il sistema della sonda utilizza l'opzione 02 (cavo coassiale standard con connettore ClickLoc miniaturizzato) e l'opzione 05 (approvazioni CSA, ATEX e IECEx) per garantire prestazioni ad alta precisione e funzionamento certificato in ambienti pericolosi.

Caratteristiche

• Corpo della sonda filettato metrico M10 x 1 senza armatura, compatibile con il montaggio standard nelle installazioni metriche.
• L'opzione 00 specifica una lunghezza non filettata di 0 mm, consentendo il massimo innesto della filettatura all'interno della staffa o dell'alloggiamento della macchina.
• L'opzione 10 specifica una lunghezza complessiva del corpo di 100 mm, fornendo una profondità sufficiente per i giochi interni della macchina.
• L'opzione 10 specifica una lunghezza totale del cavo di 1,0 metro (3,3 piedi), adatta per brevi collegamenti locali o per il collegamento a cavi di estensione.
• L'opzione 02 fornisce un connettore coassiale ClickLoc placcato in oro con cavo rivestito standard in FEP.
• L'opzione 05 fornisce approvazioni degli enti CSA, ATEX e IECEx per la sicurezza intrinseca e le installazioni antiscintilla.
• La punta della sonda in solfuro di polifenilene (PPS) ad alta stabilità garantisce una solida resistenza ai fluidi corrosivi e ai cicli di temperatura estremi.

Applicazioni

• Analisi delle vibrazioni radiali dell'albero e del movimento dinamico in turbomacchinari per impieghi gravosi.
• Monitoraggio della posizione assiale e dello spostamento assiale del rotore in turbine a gas industriali, turbine a vapore e compressori centrifughi.
• Sistemi di protezione dei macchinari e monitoraggio basato sulle condizioni in impianti petroliferi, del gas, di lavorazione chimica, centrali elettriche e operazioni marittime.
• Monitoraggio del posizionamento dell'albero e del gioco dei cuscinetti in riduttori di grandi dimensioni, motori elettrici e pompe.

Informazioni per l'ordine

Specifiche tecniche

Collegamenti e interfacce

Linee guida per l'installazione

• Durante il montaggio, rispettare sempre il limite massimo di impegno della filettatura di 15 mm per la filettatura M10 x 1, per evitare grippaggi o danni all'alloggiamento.
• Serrare a mano il connettore ClickLoc placcato in oro, senza stringere eccessivamente. Non utilizzare pinze su questi connettori standard placcati in oro per evitare schiacciamenti o danni alla filettatura.
• Per garantire la corretta sensibilità del trasduttore, verificare che la punta della sonda si trovi vicino al centro del relativo intervallo lineare, tipicamente a 1,27 mm (50 mil) o con una tensione di polarizzazione in uscita di circa -10 Vcc.
• Assicurarsi che i cavi della sonda siano fisicamente isolati e instradati all'interno di robusti sistemi di canaline elettriche quando attraversano ambienti turbolenti o ricchi di olio.
• Evitare di installare o utilizzare la sonda in ambienti con temperatura inferiore a -34 °C per proteggere la tenuta di pressione in Viton da cedimenti strutturali.

Conformità e certificazioni

• Certificato CSA: Classe I, Zona 0, Ex ia IIC T5...T1 Ga; Classe I, Divisione 1, Gruppi A, B, C, D
• Certificato ATEX: Gruppo II 1 G, Ex ia IIC T5...T1 Ga; Gruppo II 3 G, Ex nA/ec IIC T5...T1 Gc
• Certificato IECEx: Ex ia IIC T5...T1 Ga; Ex nA/ec IIC T5...T1 Gc
• Conforme CE
