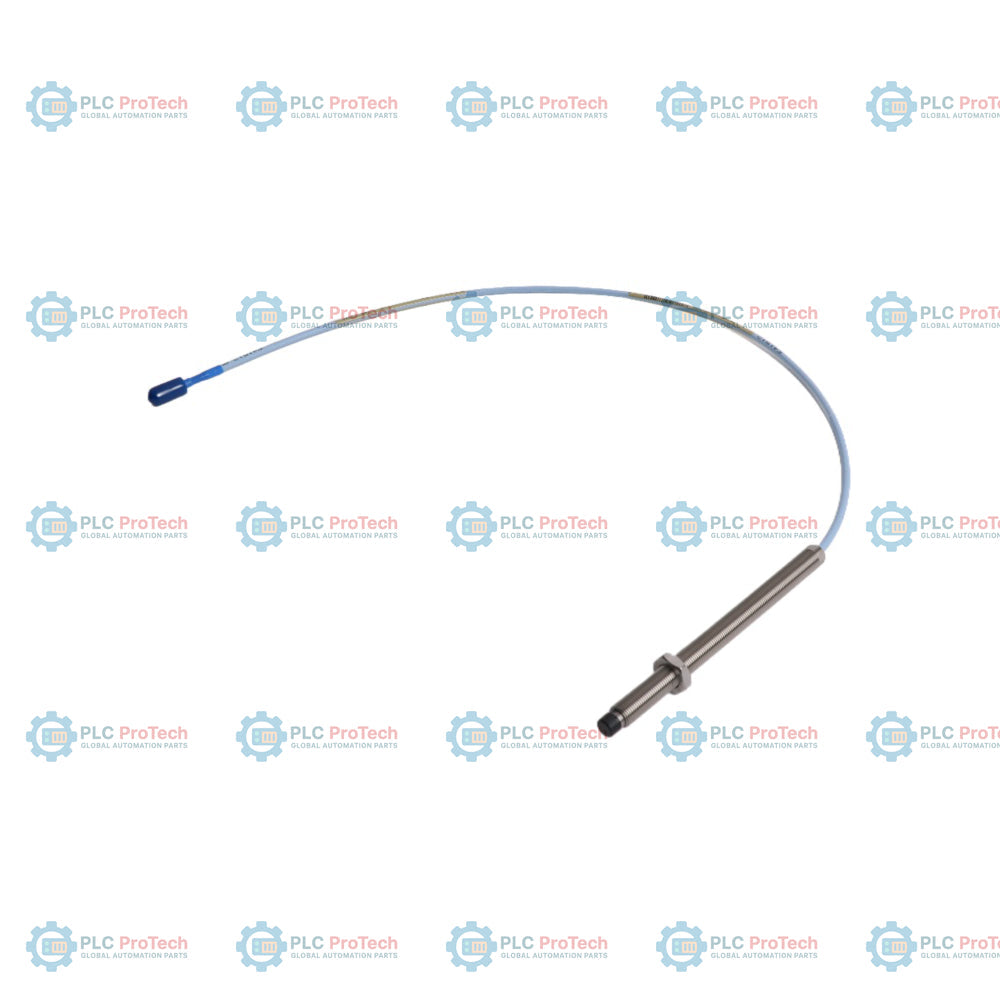

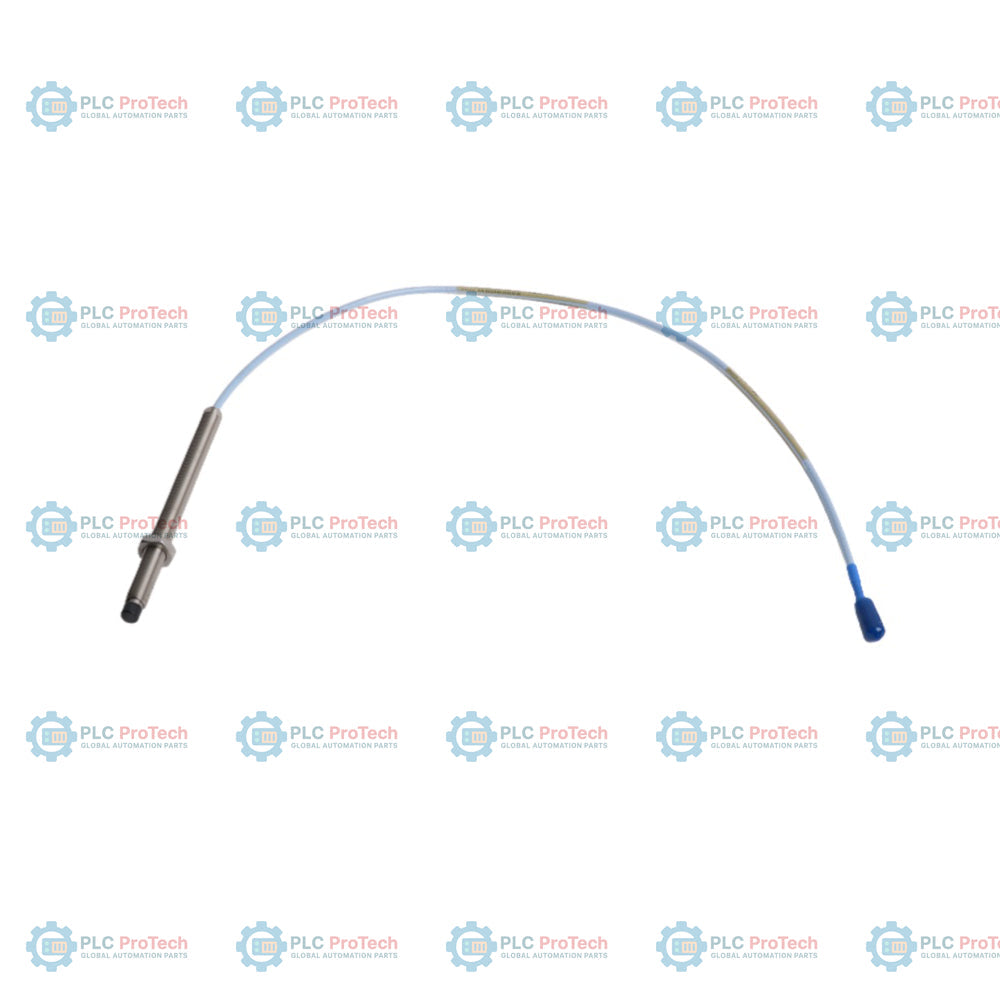

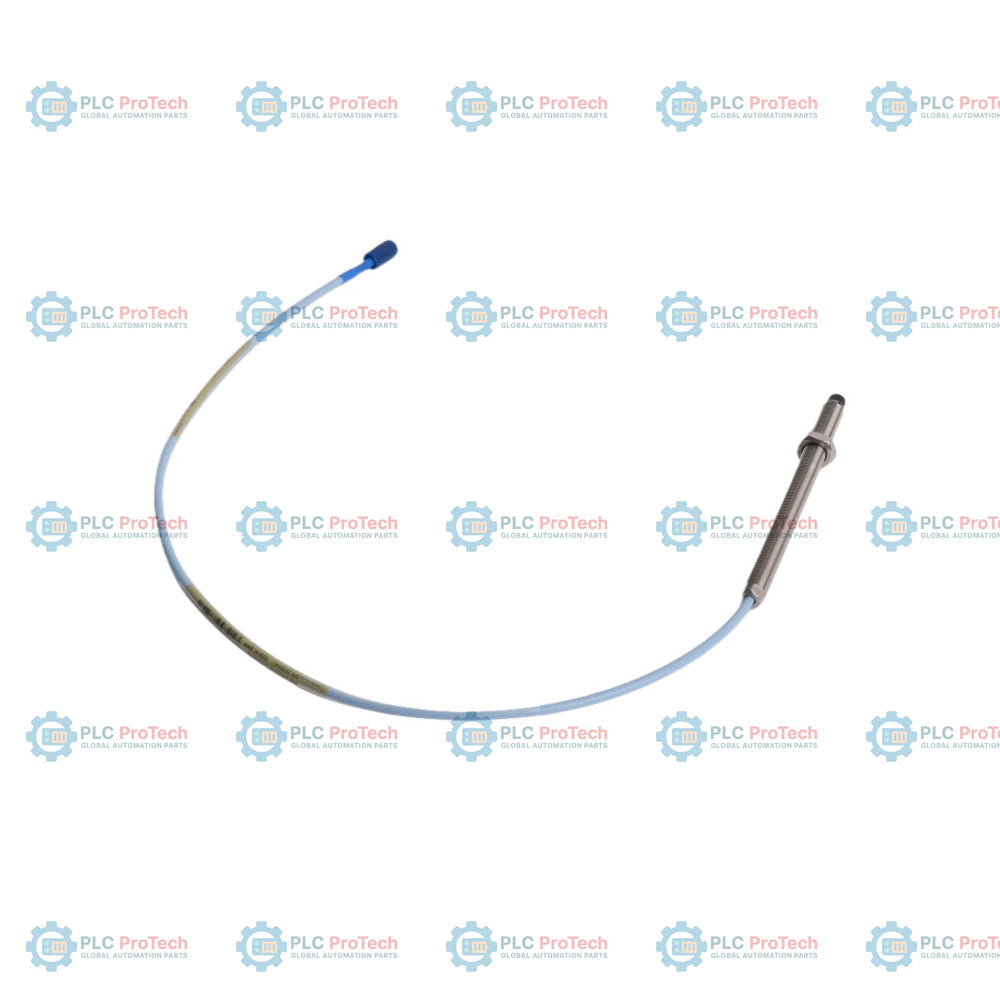

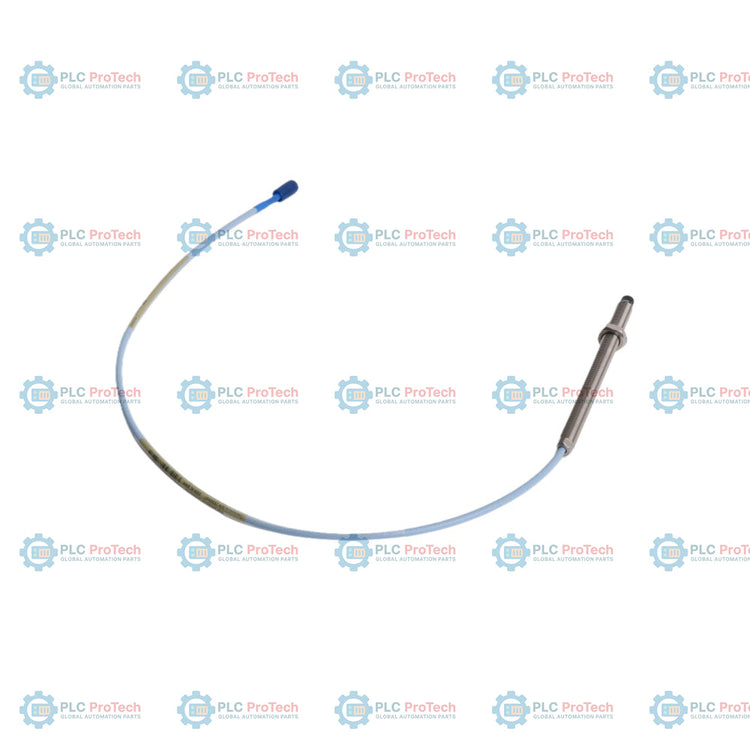

330103-00-13-05-02-00 specifica una configurazione della sonda di prossimità 3300 XL da 8 mm con filettatura metrica e senza armatura fisica, dotata di un corpo M10 x 1 completamente filettato progettato per gli alloggiamenti dei macchinari con porte di ingresso filettate preforate. Questa configurazione specifica presenta una lunghezza non filettata di 0 mm (opzione 00) e una lunghezza complessiva estesa del corpo di 130 mm (opzione 13) per raggiungere alberi profondi o superare ingombri strutturali. Con una lunghezza totale integrata ridotta del cavo di 0,5 metri (opzione 05) e un connettore coassiale miniaturizzato standard ClickLoc (opzione 02), questa sonda richiede un cavo di prolunga esterno per interfacciarsi con un sensore Proximitor.
Questa variante si differenzia dalle configurazioni corrispondenti per l'assenza dell'armatura protettiva in acciaio, risultando ideale per condotti puliti o involucri chiusi di macchinari. La filettatura M10 x 1 garantisce la conformità agli standard di progettazione metrici, evitando la necessità di adattatori per filettature da pollici a metriche. Il collegamento coassiale miniaturizzato consente un accoppiamento rapido con blocco a scatto senza utensili specializzati per il cablaggio dei terminali. Poiché questa unità è specificata con l'opzione 00 per le approvazioni degli enti, è progettata per luoghi non pericolosi o applicazioni industriali standard in cui non sono richieste certificazioni per atmosfere esplosive.
Questa sonda di prossimità metrica non corazzata viene utilizzata per misurare senza contatto lo spostamento e la posizione dell'albero nei macchinari rotanti. Le applicazioni tipiche includono la misurazione delle vibrazioni radiali dell'albero, della posizione assiale (spinta) e della velocità tramite tachimetro su turbine a vapore, turbine a gas, compressori, riduttori, pompe e grandi motori elettrici, quando lo spazio interno contiene un ambiente chiuso con olio lubrificante pulito.
| Gruppo di codici opzione | Questa selezione SKU | Descrizione della selezione |
|---|---|---|
| Orderable Part Number | 330103-00-13-05-02-00 | Numero di parte ordinabile |
| Sonda di prossimità 3300 XL da 8 mm, filettatura M10 x 1, senza armatura | 00 | A - Opzione lunghezza non filettata |
| Lunghezza non filettata di 0 mm | 13 | B - Opzione lunghezza complessiva del corpo |
| Lunghezza complessiva del corpo di 130 mm (ordinabile in incrementi di 10 mm) | 05 | C - Opzione lunghezza totale |
| Lunghezza totale del cavo integrato: 0,5 metri (1,6 piedi) | 02 | D - Opzione connettore e tipo di cavo |
| Connettore coassiale ClickLoc miniaturizzato, cavo standard | 00 | E - Opzione di approvazione da parte di enti |
| Specifiche tecniche | Parametro |
|---|---|
| Valore della specifica | Produttore |
| Bently Nevada (Baker Hughes) | 330103-00-13-05-02-00 |
| Numero di parte / modello | Diametro della punta della sonda |
| 8,0 mm (0,31 pollici) | Dimensione della filettatura |
| M10 x 1 (metrico) | Materiale del corpo |
| Acciaio inossidabile AISI 303 o 304 (SST) | Materiale della punta |
| Polifenilensolfuro (PPS) | Tipo di cavo integrato |
| Coassiale da 75 ohm, isolato in FEP, non armato | Intervallo lineare |
| 2,0 mm (80 mil), da circa 0,25 mm a 2,25 mm (da 10 a 90 mil) | Fattore di scala incrementale (ISF) |
| 7,87 V/mm (200 mV/mil) +/-5% tipico | Target di calibrazione nominale |
| Acciaio AISI 4140 | Resistenza CC nominale |
| 7,45 ohm +/-0,50 ohm (tra conduttore centrale e conduttore esterno) | Intervallo di temperatura operativa |
| -52 °C a +177 °C (-62 °F a +350 °F) | Classe di pressione |
| Tenuta a pressione dalla punta al corpo fino a 7,0 bar (100 psi) | Raggio minimo di curvatura del cavo |
| 25,4 mm (1,0 pollici) | 150 mm x 150 mm x 30 mm (A x L x P) |
| Peso | 0,16 kg (160 g) |
| Punto di interfaccia | Descrizione |
|---|---|
| Connettore ClickLoc | Connettore coassiale maschio miniaturizzato progettato per bloccarsi nel connettore ClickLoc femmina di un cavo di prolunga 3300 XL. |
Durante l'installazione di questo corpo della sonda M10 x 1 completamente filettato, la lunghezza massima consentita dell'innesto della filettatura è di 15 mm. Serrare il corpo della sonda all'interno dell'attacco filettato utilizzando le superfici esagonali standard da 10 mm predisposte sul corpo. Impostare una distanza meccanica standard di 1,27 mm (50 mil) utilizzando uno spessore fisico oppure monitorando l'uscita del sensore Proximitor fino a raggiungere una tensione di -9,0 Vcc nella posizione operativa nominale del target. Mantenere un raggio minimo di curvatura del cavo di 25,4 mm per evitare danni all'isolamento o all'anima conduttrice.
Questa specifica configurazione non approvata (opzione 00) è destinata esclusivamente ad applicazioni con macchinari industriali standard in aree sicure e non pericolose. Non presenta marcature antideflagranti ATEX, IECEx o CSA.
Global Express Shipping
Returns & Warranty
Manufacturer: Bently Nevada
Product No.: 330103-00-13-05-02-00
Country of origin:United States
Product Type: 3300 XL 8 mm Proximity Probe
Barcode: 8537101190
Payment: T/T, Western Union
Weight: 160g
Dimensions: 150 mm x 150 mm x 30 mm (H x W x D)
Shipping port: Xiamen
Warranty: 12 months
