Descrizione

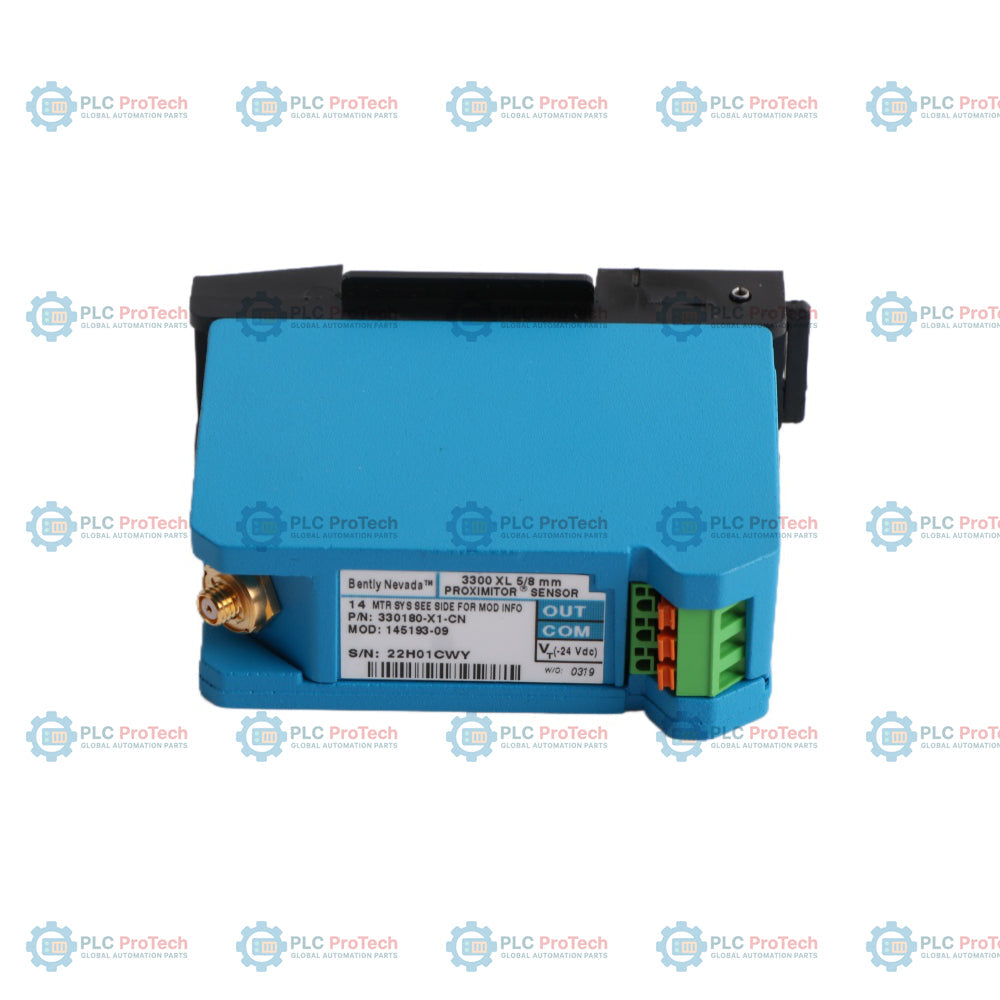

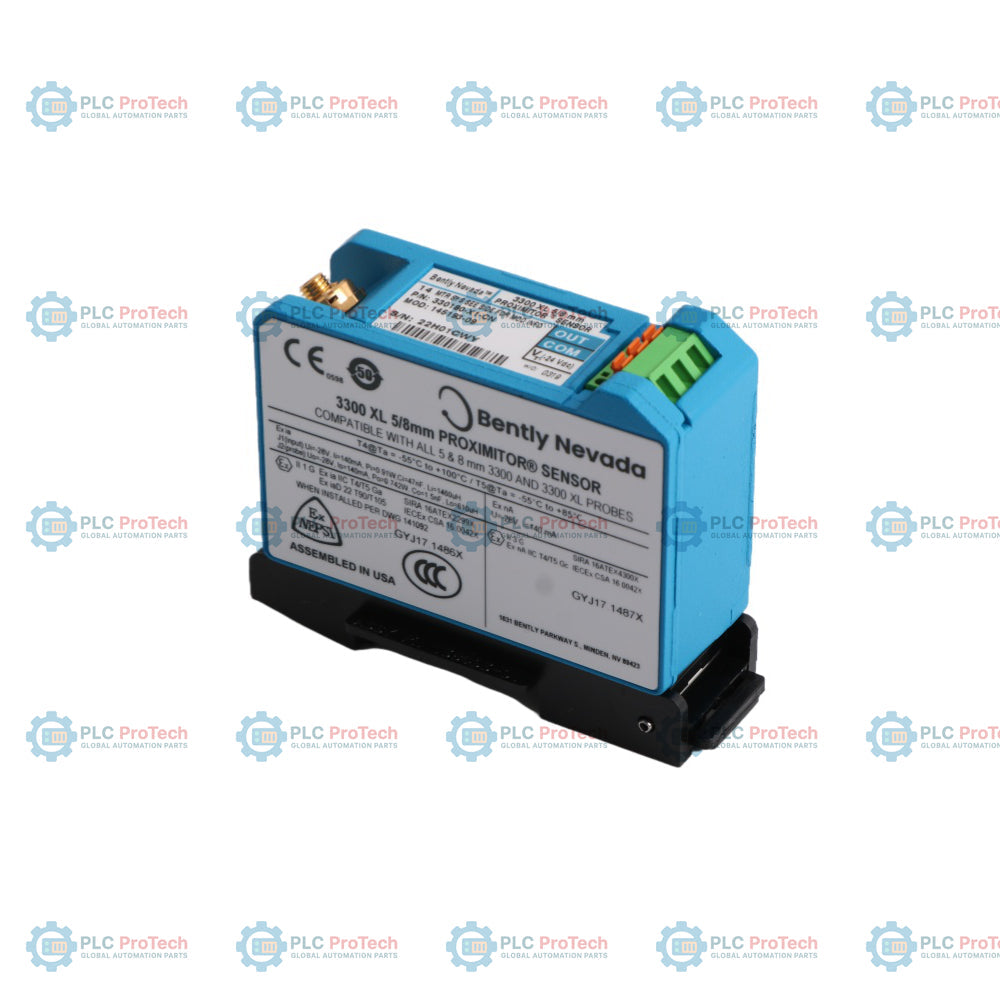

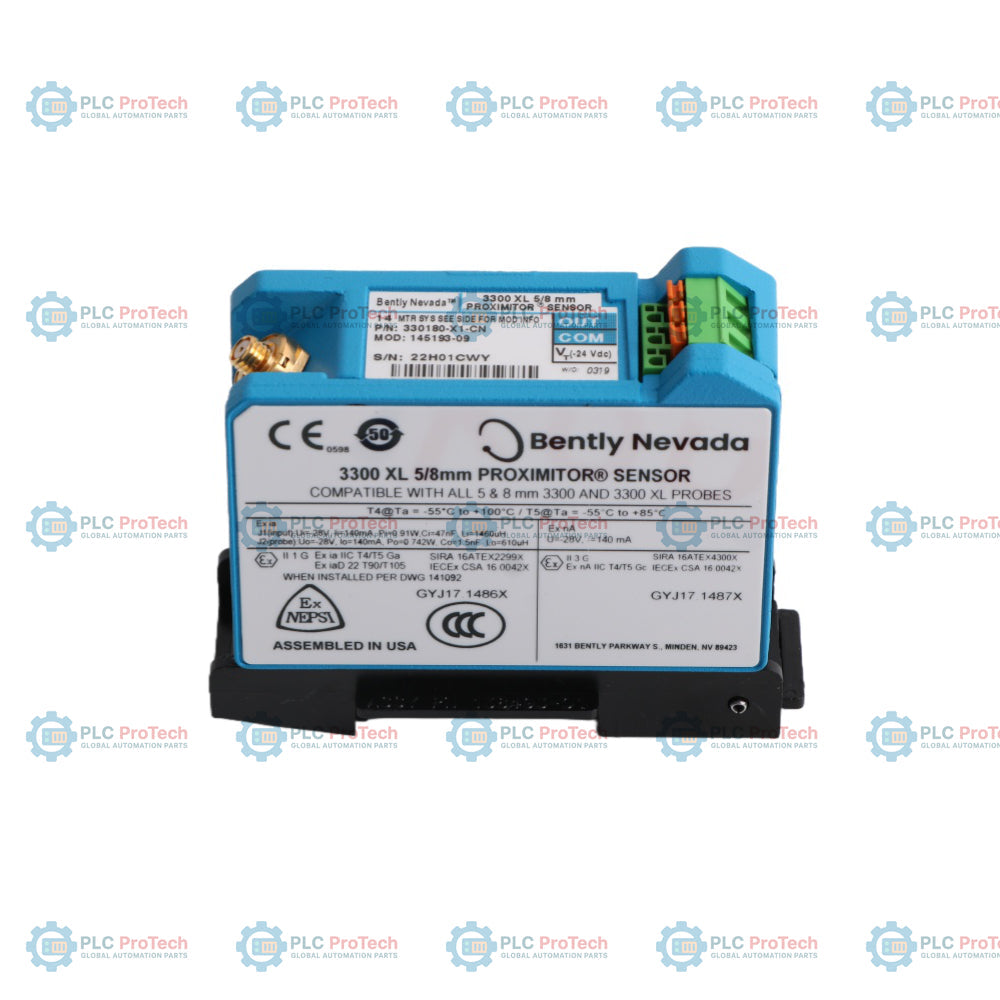

330180-X1-05MOD:145004-67: questo sensore Proximitor 3300 XL è calibrato specificamente per un materiale target 17CrNiMo6 (numero CT del target CT-0176) nell'ambito della famiglia di modifiche di ricalibrazione personalizzata 145004. Questo sensore da 9 metri con montaggio DIN (Opzione X1) è configurato con le approvazioni degli enti di certificazione dell'Opzione 05 ed è progettato per funzionare insieme a sonde di prossimità e cavi di prolunga 3300 XL da 5 mm o 8 mm, per monitorare le vibrazioni e la posizione assiale delle macchine.

A differenza dei sensori Proximitor standard 330180, calibrati in fabbrica per target in acciaio AISI 4140 standard, la modifica personalizzata 145004-67 ricalibra l'oscillatore interno e i circuiti di rilevamento. Questa modifica adatta la calibrazione del materiale target all'acciaio in lega 17CrNiMo6, mantenendo un fattore di scala medio (ASF) di 200 mV/mil (7,87 V/mm) e un intervallo lineare da 10 a 90 mil (da 0,25 a 2,25 mm). Questa ricalibrazione precisa riduce gli errori di misurazione indotti dal materiale sugli alberi rotanti costituiti da 17CrNiMo6.

Caratteristiche

• La modifica personalizzata 145004-67 fornisce una ricalibrazione precisa per alberi in acciaio 17CrNiMo6, con un numero CT target di CT-0176.
• Il montaggio dell'Opzione X1 fornisce una configurazione standard con montaggio su guida DIN per l'installazione in quadri industriali.
• Le approvazioni degli enti di certificazione dell'Opzione 05 offrono compatibilità certificata per aree pericolose, conformemente a molteplici norme internazionali sulla protezione contro le esplosioni.
• La compatibilità con sistemi da 9 metri corrisponde alle sonde e ai cavi di prolunga standard 3300 XL da 5 mm e 8 mm.
• Lo zero elettrico di -3,0 Vcc a 20 mil garantisce punti di partenza coerenti per la calibrazione nelle misurazioni a correnti parassite.
• Fattore di scala medio di 200 mV/mil (7,87 V/mm), con un intervallo lineare da 10 a 90 mil (da 0,25 a 2,25 mm).

Applicazioni

Gli scenari tipici dell'industria pesante includono il monitoraggio delle condizioni delle macchine su alberi rotanti realizzati in lega di acciaio al cromo-nichel-molibdeno 17CrNiMo6. Viene utilizzato per misurare le vibrazioni e la posizione assiale degli alberi di turbine a vapore industriali, turbine a gas, turbocompressori, motori e pompe ad alta velocità, soprattutto negli impianti che richiedono hardware di monitoraggio montato su guida DIN in aree pericolose.

Informazioni per l'ordine

Specifiche tecniche

Collegamenti e interfacce

Linee guida per l'installazione

Montare il sensore Proximitor all'interno di un involucro industriale impermeabile o di un alloggiamento dedicato, per proteggerlo dall'umidità e dalla contaminazione ambientale. Assicurarsi che l'alloggiamento del Proximitor sia adeguatamente isolato dalle masse strutturali quando si utilizzano componenti di montaggio standard non isolati. Far passare i cavi coassiali di prolunga attraverso tubazioni metalliche o canaline portacavi corazzate per prevenire danni fisici e interferenze dovute al rumore elettrico. Verificare sempre che la lunghezza totale della sonda e del cavo di prolunga combinati corrisponda alla calibrazione di 9 metri di questo sensore Proximitor prima di applicare l'alimentazione. Regolare la distanza tra la sonda e il bersaglio utilizzando un voltmetro digitale collegato ai terminali OUT e COM, per verificare la corretta tensione elettrica di zero alla distanza operativa di installazione.

Conformità e certificazioni

Questo sensore Proximitor è conforme agli standard internazionali per le aree pericolose secondo le approvazioni dell'Opzione 05, incluse le certificazioni ATEX, IECEx e CSA per installazioni a sicurezza intrinseca e non incendive in atmosfere pericolose.
