Bently Nevada 330103-00-20-10-02-00 3300 XL Sonda di prossimità metrica

Descrizione

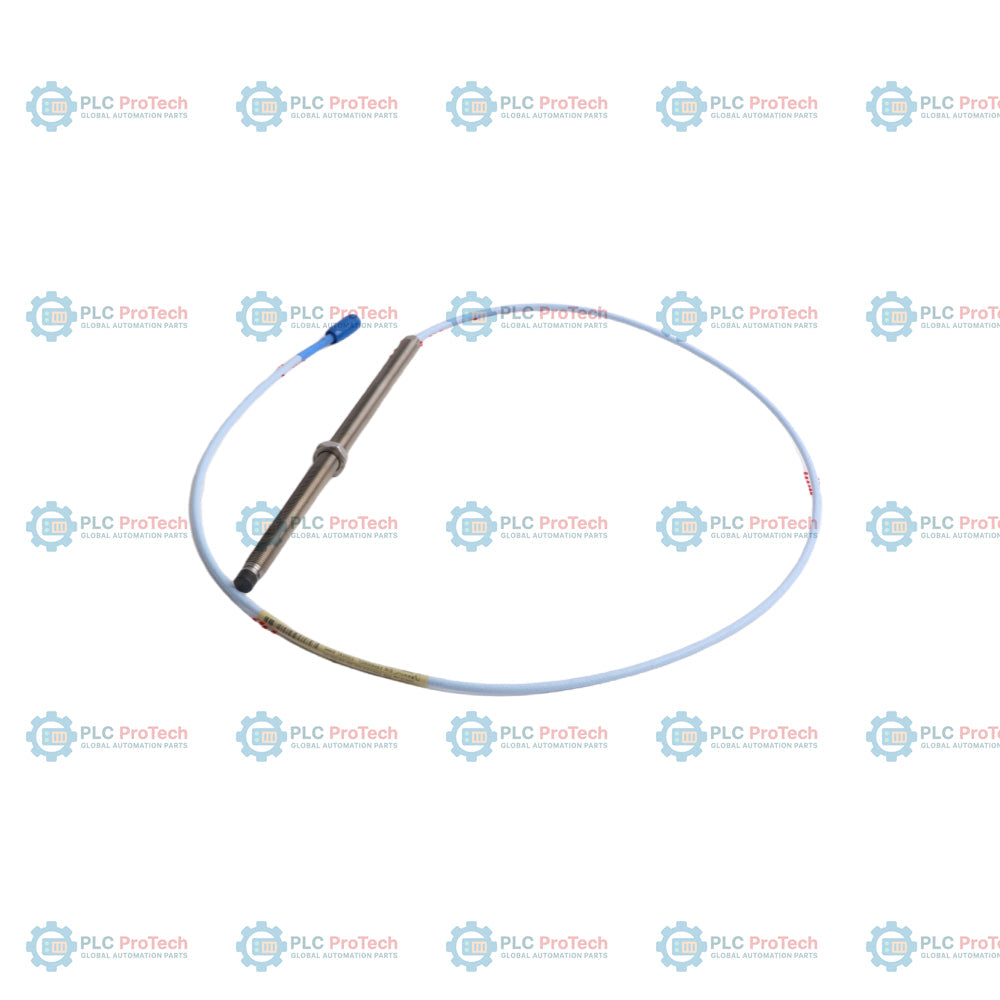

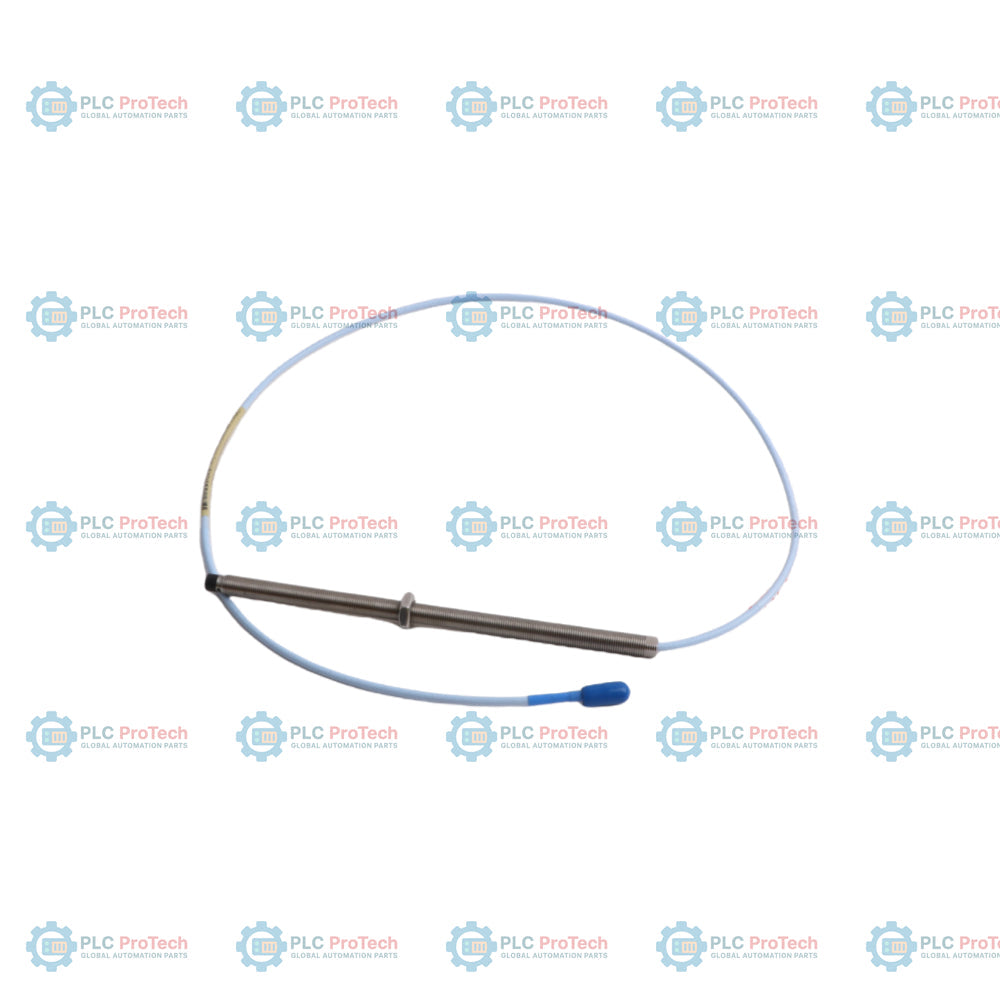

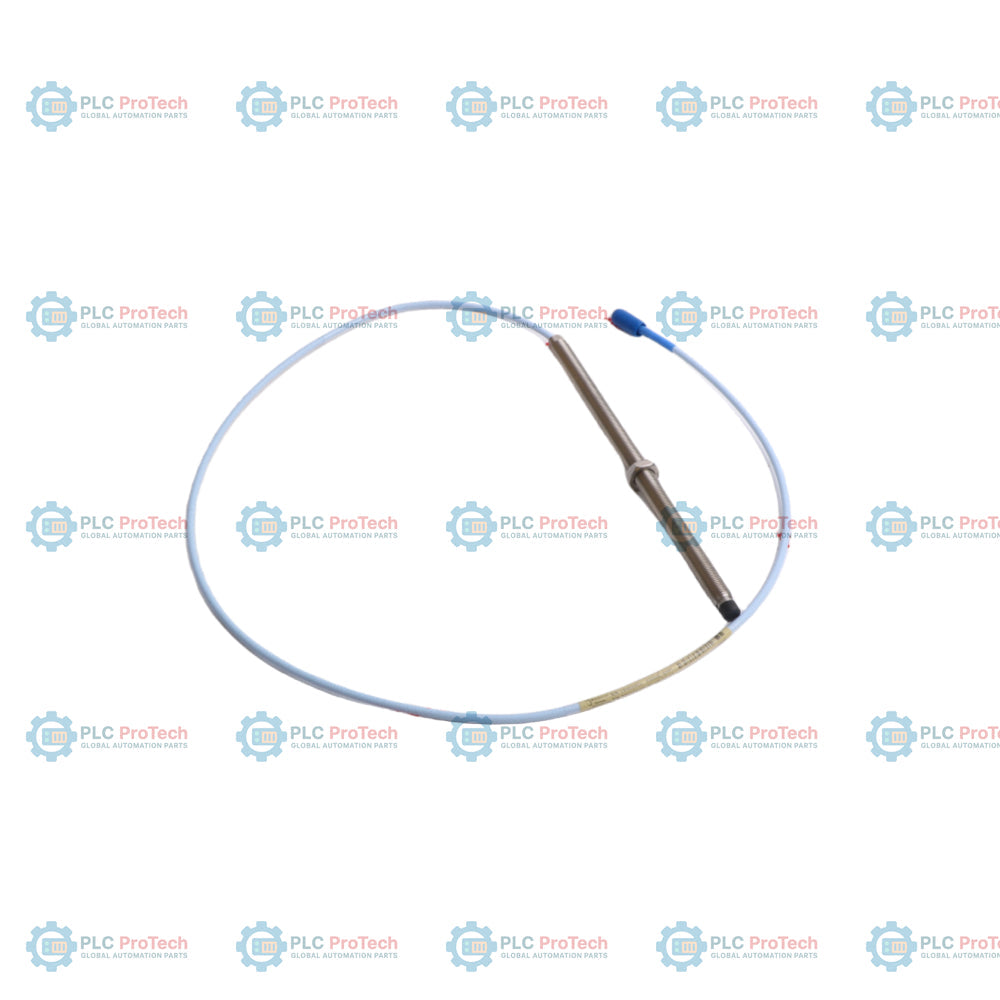

330103-00-20-10-02-00 specifica una sonda di prossimità metrica 3300 XL da 8 mm con filettatura M10 x 1 e senza armatura, configurata con una lunghezza non filettata di 0 mm (Opzione 00) e una lunghezza complessiva del corpo di 20 mm (Opzione 20). Questa configurazione è non armata e include una lunghezza totale del cavo di 1,0 metri (Opzione 10), terminata con un connettore coassiale Miniature ClickLoc su cavo standard (Opzione 02), senza approvazioni per aree pericolose (Opzione 00). La sonda funziona come sensore a correnti parassite senza contatto e genera una tensione di uscita proporzionale alla distanza tra la punta della sonda e l'albero target.

Questa variante metrica offre l'intercambiabilità fisica con design di filettatura alternativi, mantenendo le stesse prestazioni elettriche nell'intera famiglia di trasduttori 3300 XL. Misurando le vibrazioni dell'albero e la posizione assiale, la sonda consente la manutenzione predittiva e la protezione dei macchinari con cuscinetti a film fluido, configurazioni con riferimento Keyphasor e apparecchiature rotanti ad alta velocità. Il diametro della punta della sonda di 8 mm offre una struttura meccanica robusta e un incapsulamento più spesso della bobina interna nella punta in solfuro di polifenilene rispetto alle varianti di sonda più piccole.

Caratteristiche

• Corpo filettato con profilo di filettatura metrica M10 x 1 e lunghezza non filettata di 0 mm per il massimo contatto della filettatura.
• Cavo coassiale standard non armato da 1,0 metri, dalla struttura flessibile per un instradamento ordinato nelle canaline.
• Connettore coassiale Miniature ClickLoc con interfaccia a scatto placcata in oro per segnali stabili.
• Punta in solfuro di polifenilene, adatta a fluidi industriali, oli lubrificanti ed esposizione a sostanze chimiche.
• Compatibile con i cavi di prolunga standard da 5 metri e 9 metri 3300 XL e con i sensori Proximitor.

Applicazioni

• Monitoraggio delle vibrazioni radiali dell'albero su cuscinetti a film fluido.
• Misurazione della posizione assiale e della spinta del rotore.
• Riferimento Keyphasor e rilevamento della velocità di rotazione.
• Diagnostica dei turbomacchinari nella generazione di energia, nel settore petrolifero e del gas e nella raffinazione petrolchimica.

Informazioni per l'ordine

Specifiche tecniche

Linee guida per l'installazione

• Avvitare la sonda in un foro di montaggio preforato M10 x 1 e filettato sulla carcassa della macchina.
• La lunghezza di innesto della filettatura non deve superare 15 mm per evitare il grippaggio della filettatura durante l'installazione.
• Rispettare la coppia massima nominale di installazione di 11.2 N-m (100 in-lbf) per le sonde con montaggio anteriore.
• Impostare la distanza del sensore utilizzando un voltmetro per verificare la tensione di polarizzazione CC target del sensore Proximitor abbinato.
• Mantenere il raggio minimo di curvatura del cavo di 25.4 mm (1.0 in) durante l'installazione e il passaggio del cavo.
• Proteggere il connettore ClickLoc da sporco, olio e umidità facendo passare il cavo in un condotto appropriato.

Conformità e certificazioni

• Direttiva della Comunità europea: Direttiva EMC 2014/30/UE
• Norme EMC: EN 61000-6-2 (immunità), EN 61000-6-4 (emissioni) per ambienti industriali
• Direttiva della Comunità europea: Direttiva RoHS 2011/65/UE
• Designazione China RoHS EFUP: 15 anni in conformità a SJ/T 11364-2024
• Conforme al marchio CE
