Descrizione

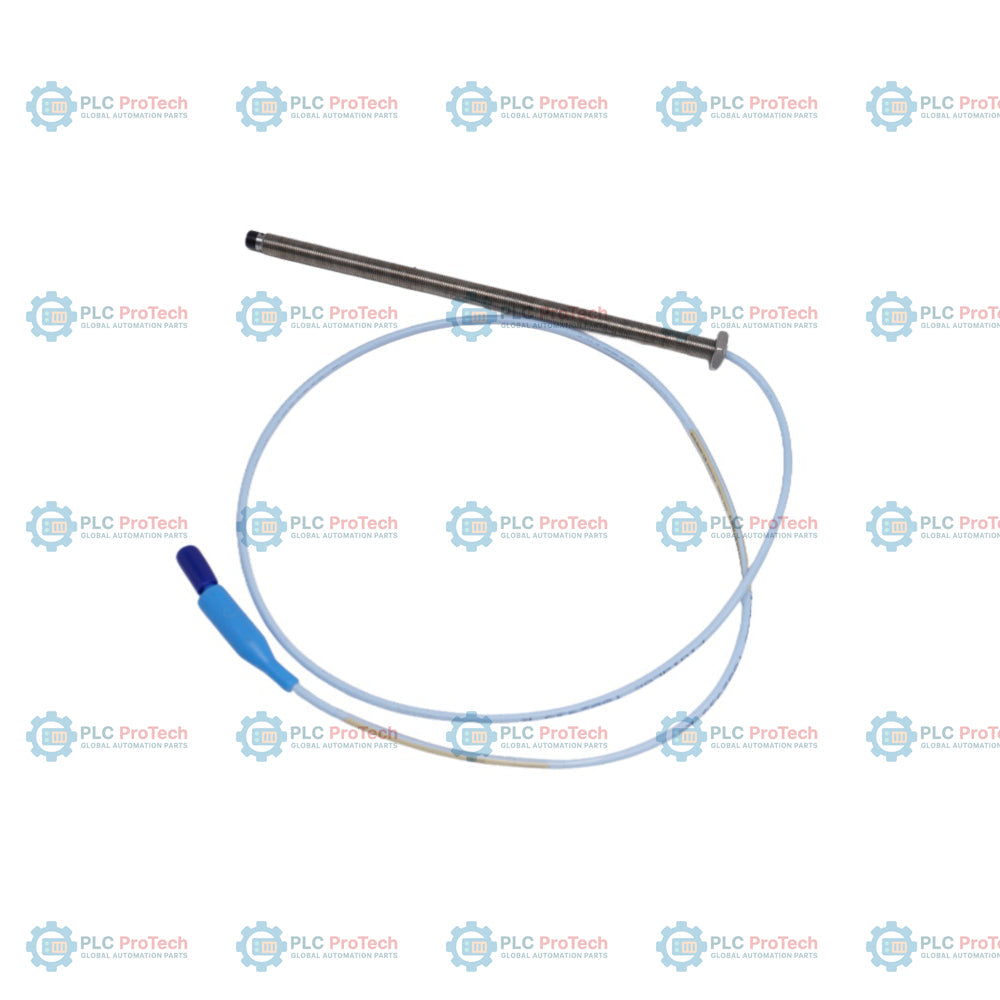

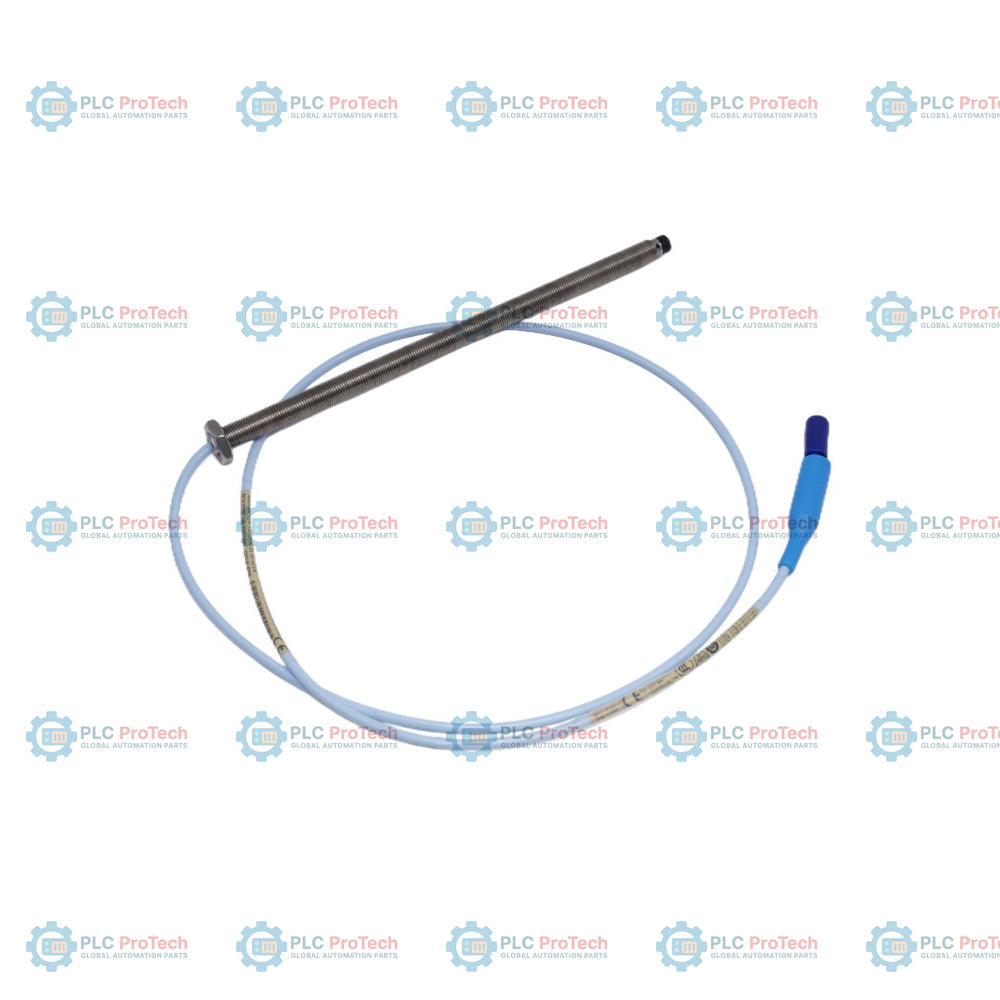

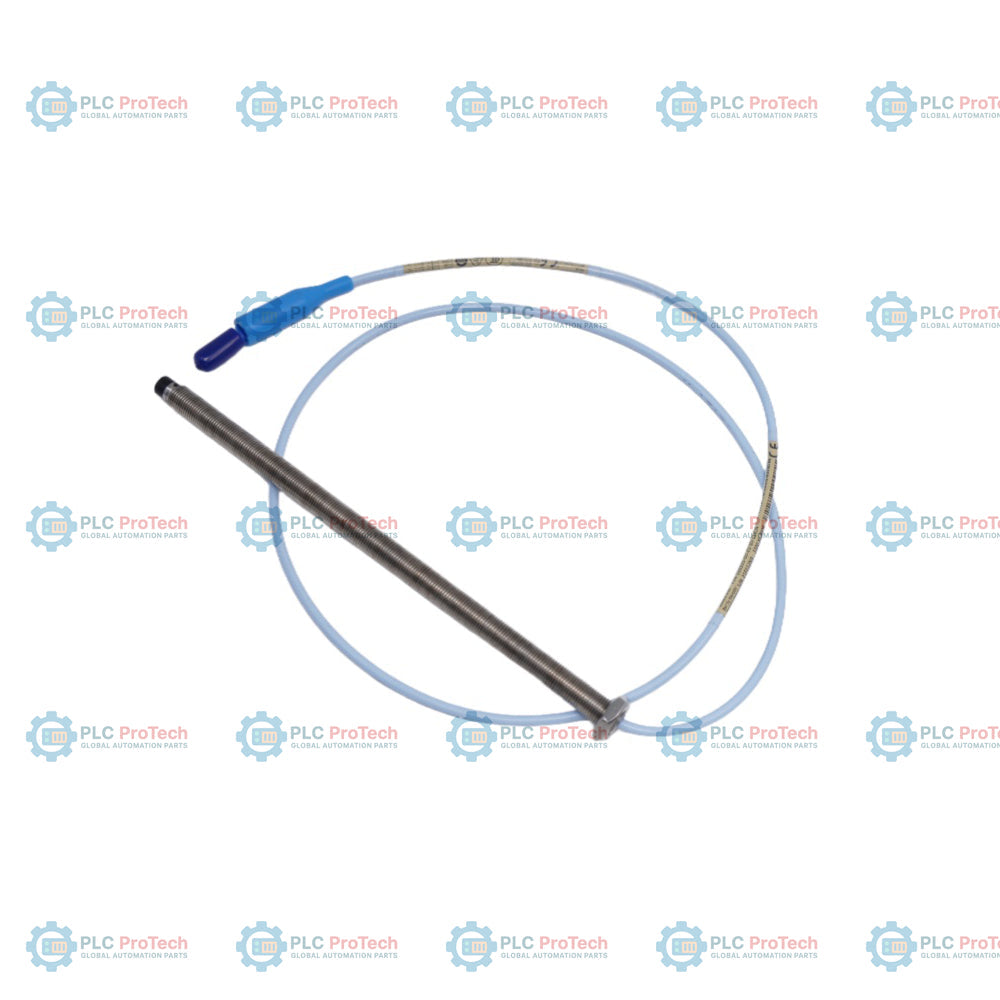

L'opzione 00 (lunghezza non filettata di 0 mm), l'opzione 22 (lunghezza del corpo di 220 mm) e l'opzione 12 (cavo FluidLoc con connettore coassiale ClickLoc miniaturizzato) specificano questa configurazione della sonda metrica 3300 XL da 8 mm — 330103-00-22-10-12-05. Questa sonda di prossimità filettata e non armata utilizza il principio di misurazione delle correnti parassite per fornire un feedback preciso e senza contatto dello spostamento e della posizione dell'albero. Integra filettature standard M10 x 1 sul corpo, senza armatura protettiva, ed è quindi adatta per installazioni dirette in condotti o percorsi interni, dove l'usura meccanica della guaina del cavo è ridotta al minimo.

A differenza delle opzioni di configurazione di base che utilizzano cavi standard, l'opzione 12 presenta una struttura brevettata del cavo FluidLoc che impedisce agli oli lubrificanti, ai liquidi di processo e ad altri fluidi di migrare o fuoriuscire attraverso l'anima interna del cavo fino all'estremità del connettore. Questa specifica configurazione da 1,0 metri è progettata per ambienti pericolosi che richiedono approvazioni di sicurezza certificate (opzione 05). La sonda si abbina a un sensore Proximitor 3300 XL compatibile e a un cavo di prolunga per formare un sistema trasduttore completo da 5 o 9 metri.

Caratteristiche

• Filettatura metrica M10 x 1: l'opzione 330103 designa un corpo della sonda con filettatura metrica privo di armatura protettiva esterna in acciaio inossidabile.
• Corpo completamente filettato: l'opzione 00 specifica una lunghezza non filettata di 0 mm, massimizzando la regolazione della profondità all'interno di manicotti di montaggio o pareti del macchinario.
• Lunghezza estesa del corpo: l'opzione 22 offre una lunghezza complessiva del corpo di 220 mm per configurazioni di montaggio interno a raggiungimento profondo.
• Tecnologia del cavo FluidLoc: l'opzione 12 impedisce la fuoriuscita di olio e liquidi attraverso i percorsi capillari interni del cavo, proteggendo le terminazioni esterne.
• Lunghezza totale di 1,0 metro: l'opzione 10 fornisce una lunghezza del cavo della sonda di 1,0 m, calibrata per l'interfacciamento diretto con circuiti di sensori Proximitor da 5 m o 9 m.
• Connettore coassiale ClickLoc: il meccanismo del connettore placcato in oro si fissa con una coppia di serraggio manuale e impedisce l'allentamento causato dalle vibrazioni.
• Certificato per aree pericolose: l'opzione 05 offre approvazioni native per l'installazione in atmosfere industriali classificate.

Applicazioni

• Monitoraggio delle vibrazioni radiali dell'albero e della posizione assiale nei macchinari rotanti industriali.
• Alloggiamenti dei cuscinetti riempiti d'olio, riduttori, turbine a vapore, compressori e pompe ad alta pressione.
• Deep-reach turbine casing installations requiring a 220 mm metric threaded probe envelope.
• Installazioni con sonde filettate metriche a lunga portata, con involucro da 220 mm, nelle carcasse delle turbine.

Configurazioni di macchinari in aree pericolose che richiedono strumentazione certificata ATEX, IECEx o CSA.

Omologazioni CSA, ATEX e IECEx

Linee guida per l'installazione

Per garantire una corretta calibrazione della misura, regolare la distanza della sonda finché l'uscita del sensore Proximitor raggiunge circa -10 Vdc (il punto medio nominale dell'intervallo lineare) quando è rivolto verso acciaio AISI 4140. Assicurarsi che l'area della superficie target abbia un diametro di almeno 15,2 mm (0,6 in) per evitare errori di visione laterale o il degrado del segnale. Serrare manualmente il connettore coassiale ClickLoc finché non scatta in modo udibile, per garantire un percorso RF a bassa resistenza. Instradare tutti i cavi di campo all'interno di condotti protettivi o canaline portacavi per ridurre al minimo i danni fisici e isolare i percorsi del segnale dalle linee elettriche ad alta tensione.

Conformità e certificazioni

• Certificato CSA: classificazioni a sicurezza intrinseca e non incendiarie per zone di Classe I, Divisione 1 e 2.
• ATEX/IECEx: Ex ia IIC T5...T1 Ga, Ex ia IIIC T90 degC...T280 degC Dc.
• Protezione Classe Gc: Ex nA IIC T5...T1 Gc, Ex ec IIC T5...T1 Gc.
