Descrizione

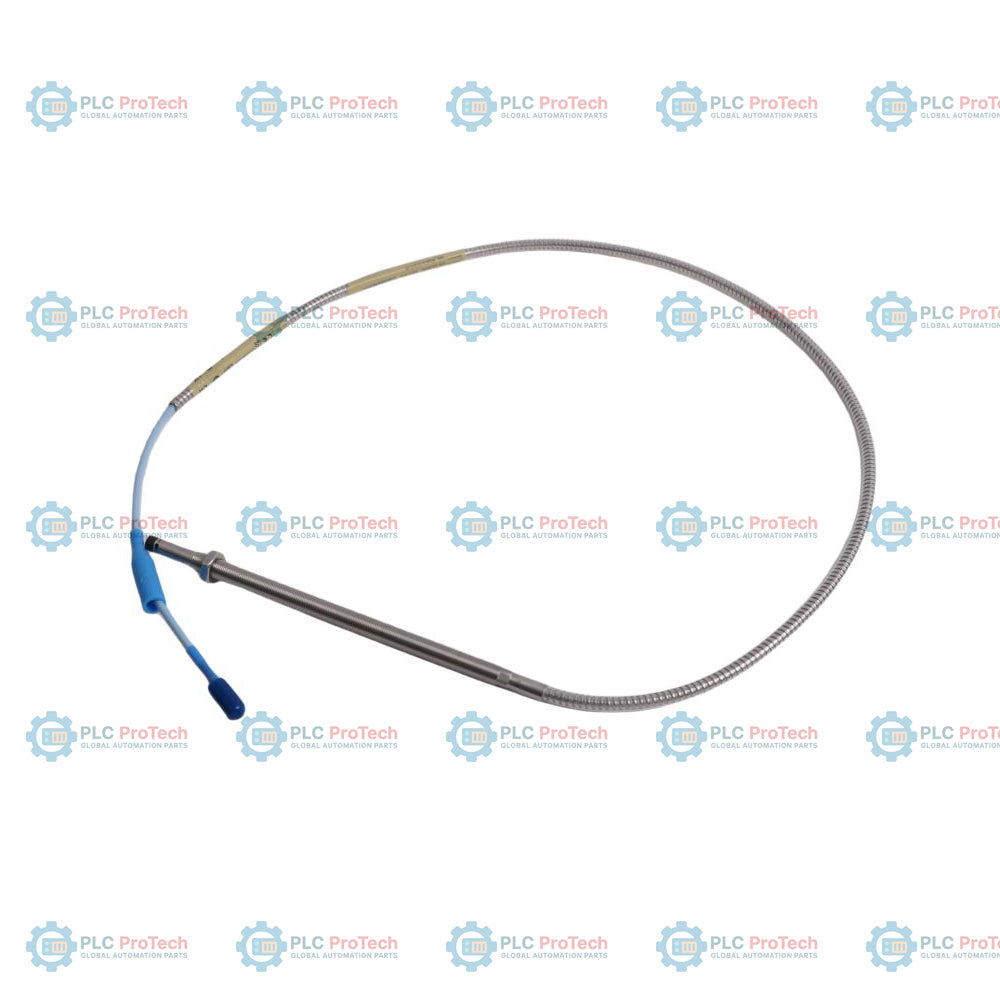

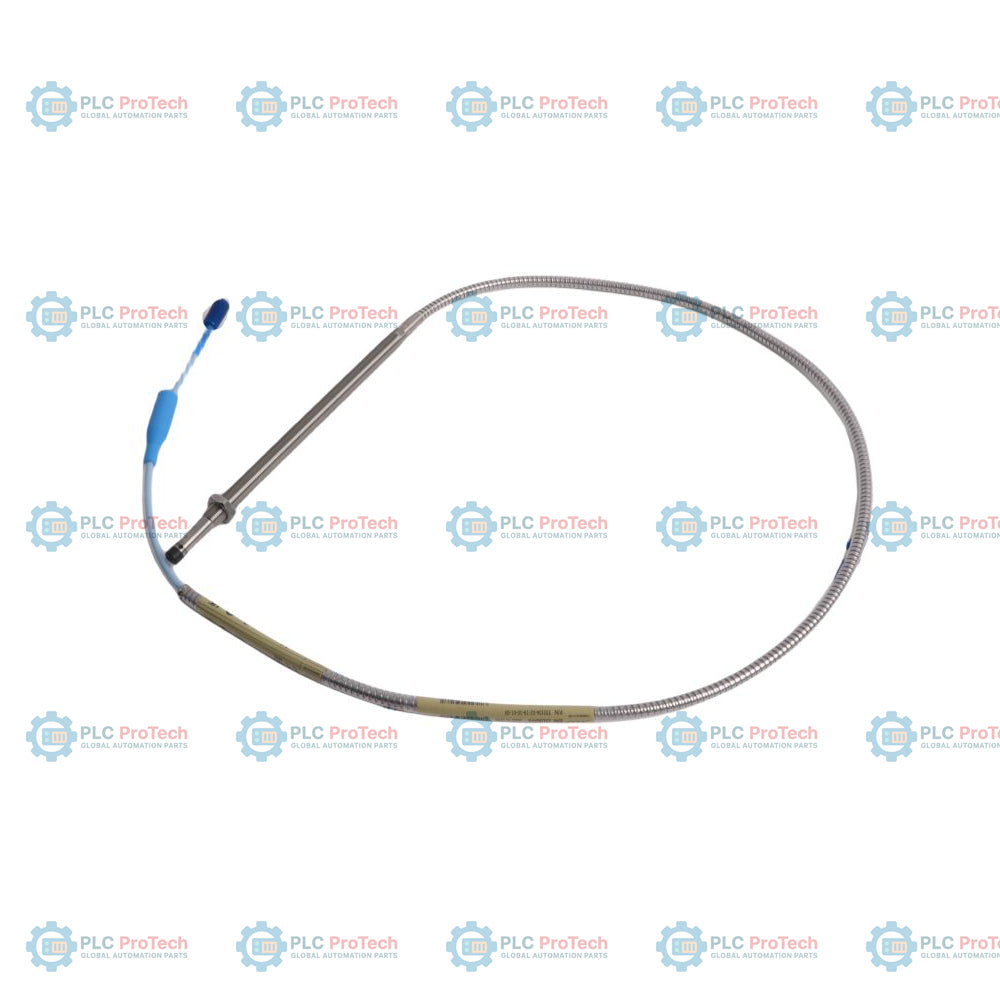

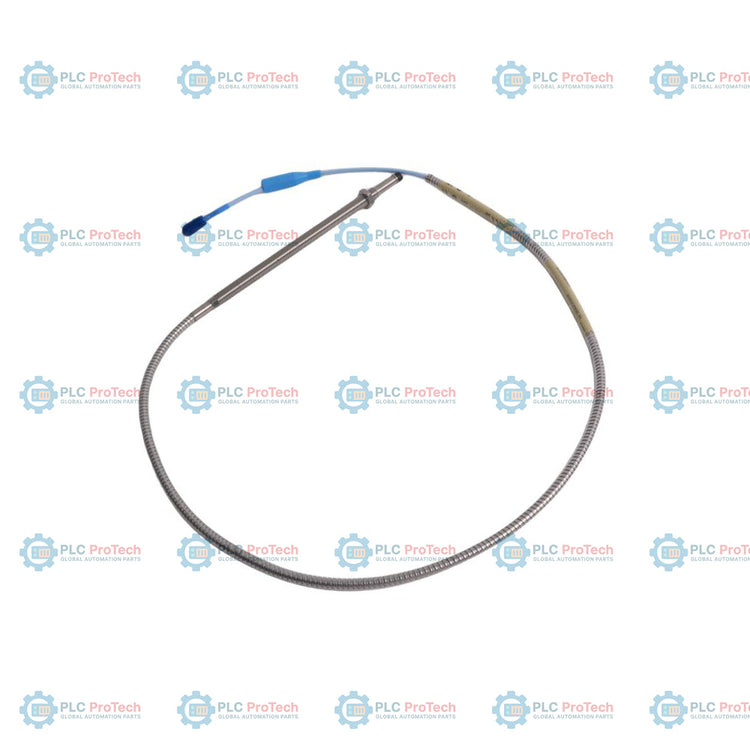

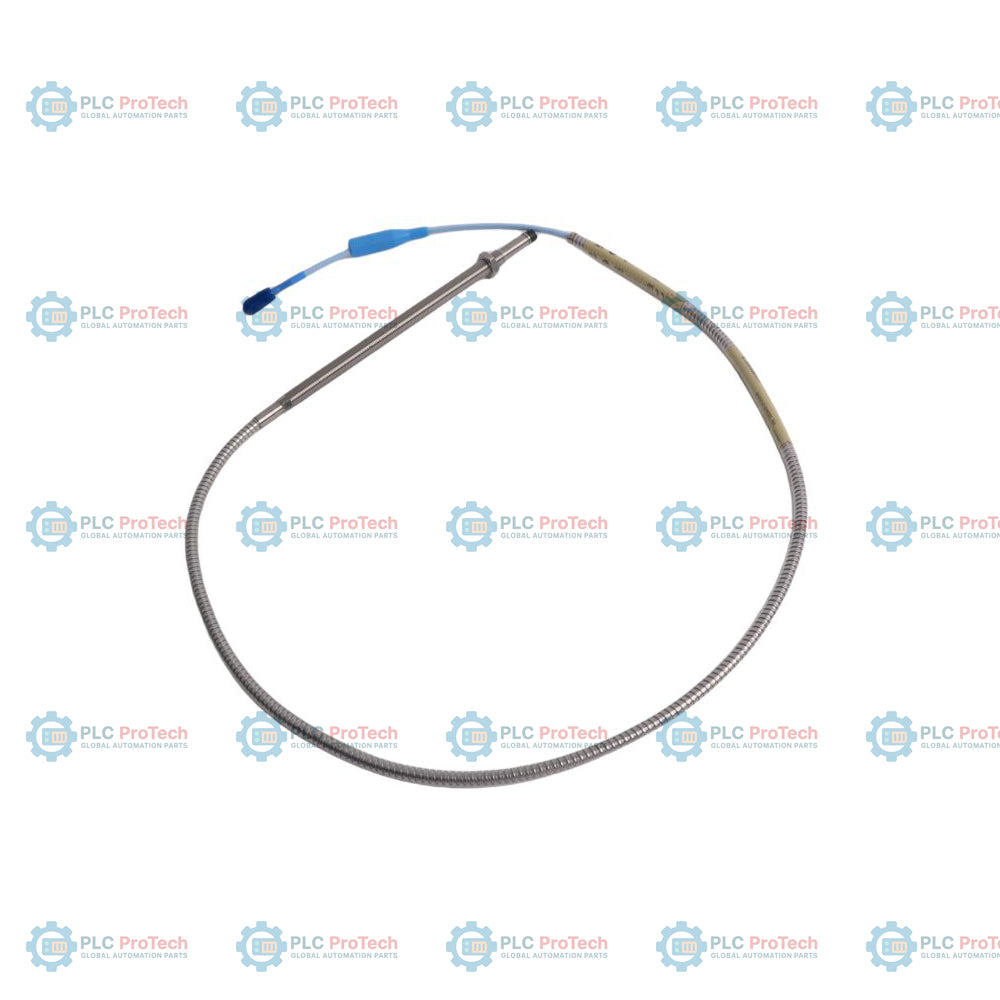

L'opzione 02 (lunghezza non filettata di 20 mm) e l'opzione 19 (lunghezza del corpo di 190 mm) specificano questa configurazione della sonda di prossimità 3300 XL da 8 mm — 330104-02-19-10-01-00. Questa sonda a correnti parassite è dotata di filettatura metrica M10 x 1 e di una guaina corazzata integrata in acciaio inossidabile per proteggere il cavo di collegamento in ambienti meccanici impegnativi. Il sistema fornisce un'uscita in tensione proporzionale alla distanza tra la punta della sonda e la superficie del bersaglio osservato, consentendo misurazioni statiche e dinamiche della posizione e delle vibrazioni dell'albero.

A differenza delle configurazioni prive di protezione meccanica, l'involucro corazzato di questa variante protegge il cavo coassiale da abrasioni fisiche, schiacciamenti ed esposizione ai fluidi. Con una lunghezza totale di 1,0 metro e un materiale del cavo standard, si collega a un cavo di prolunga 3300 XL standard e a un sensore Proximitor per formare un circuito completo del trasduttore di 5 o 9 metri. Questa configurazione viene ordinata con un connettore coassiale miniaturizzato ClickLoc e una protezione del connettore preinstallata (opzione 01), ma senza approvazioni da parte degli enti per aree pericolose (opzione 00).

Caratteristiche

• Filettatura metrica M10 x 1 con protezione corazzata integrata in acciaio inossidabile sul cavo coassiale.
• L'opzione 02 specifica una lunghezza del corpo non filettata di 20 mm per adattarsi a profondità specifiche delle staffe di montaggio.
• L'opzione 19 offre una lunghezza complessiva estesa del corpo di 190 mm per i requisiti di installazione in profondità.
• La lunghezza totale di 1,0 metro (3,3 piedi) dell'opzione 10 è conforme alle pratiche standard di configurazione dei sistemi di trasduttori.
• Il connettore coassiale ClickLoc dell'opzione 01 viene fornito con una protezione del connettore in fluorosilicone preinstallata.
• La punta della sonda in plastica PPS è resistente chimicamente agli oli per turbine e ai solventi industriali.

Applicazioni

• Sistemi di protezione dei macchinari per il monitoraggio di macchine con cuscinetti a film fluido.
• Misurazione delle vibrazioni radiali dell'albero e della posizione assiale su turbine, compressori e pompe industriali.
• Riferimento Keyphasor e monitoraggio della velocità di rotazione su macchinari con filettatura metrica.
• Installazioni su macchinari industriali pesanti che richiedono una robusta protezione fisica del cavo corazzato.

Informazioni per l'ordinazione

Specifiche tecniche

Connessioni e interfacce

Linee guida per l’installazione

• Mantenere sempre un innesto minimo della filettatura di 15 mm nella staffa di montaggio metrica.
• Assicurarsi che la lunghezza non filettata (20 mm) corrisponda allo spazio libero della custodia dell’applicazione, per evitare danni alla punta della sonda.
• Instradare il cavo armato utilizzando canaline industriali standard o passerelle portacavi, rispettando un raggio di curvatura minimo di 25 mm.
• Durante l’assemblaggio finale del connettore, utilizzare esclusivamente gli utensili ClickLoc con placcatura in oro raccomandati, per garantire un contatto elettrico serrato manualmente.
• Isolare elettricamente la custodia della sonda da eventuali sorgenti di alta tensione nelle vicinanze; l’alloggiamento del sensore Proximitor 3300 XL fornisce un isolamento di base.
