Descrizione

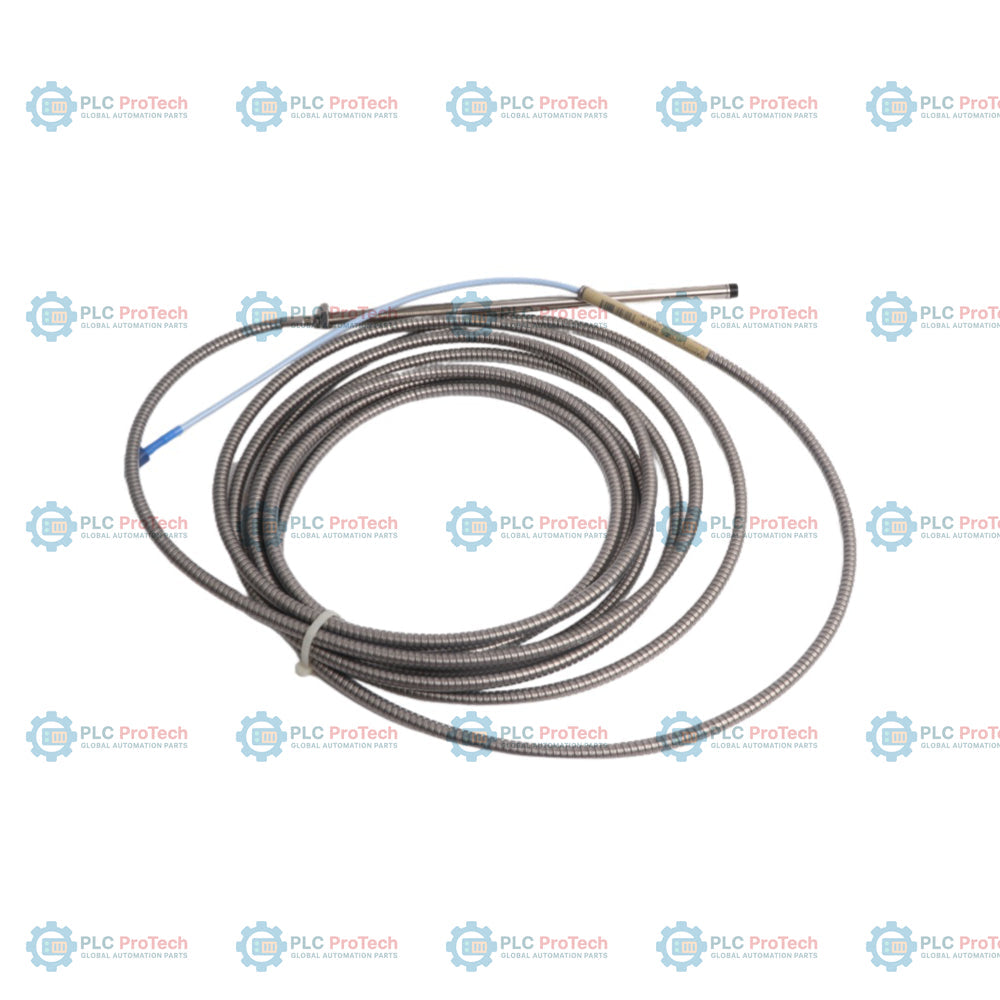

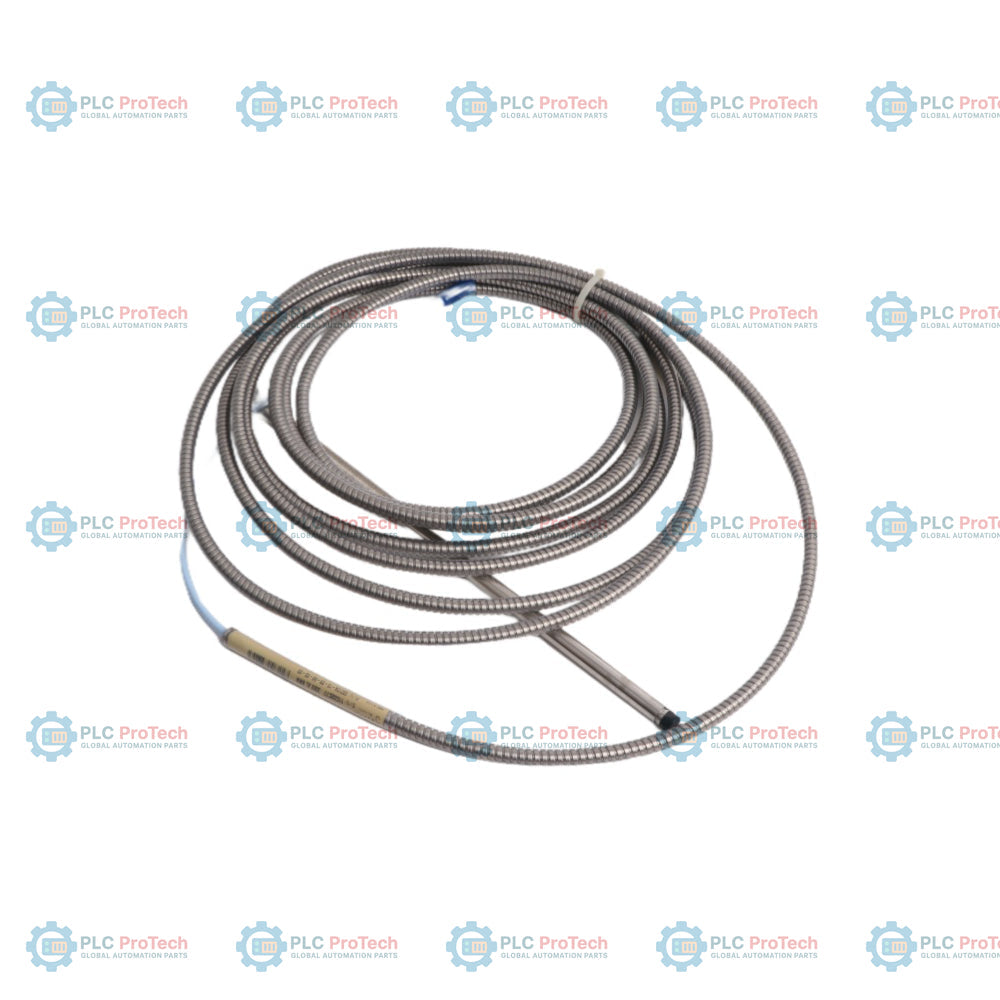

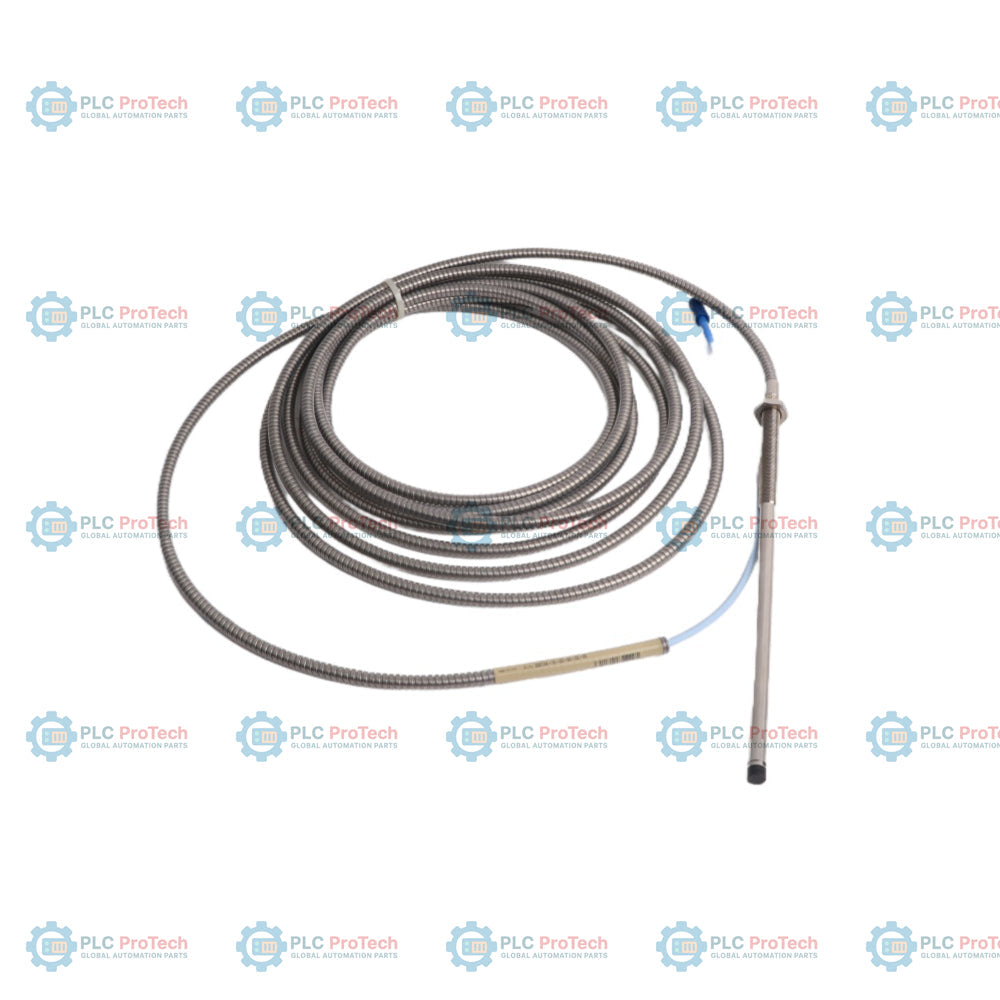

330104-15-25-10-02-05 specifica questa configurazione della sonda di prossimità 3300 XL da 8 mm con filettatura metrica M10 x 1, armatura in acciaio inossidabile, lunghezza non filettata di 150 mm (Option 15), lunghezza complessiva del corpo di 250 mm (Option 25), lunghezza totale di 1,0 metro (Option 10), connettore coassiale miniaturizzato ClickLoc (Option 02) e approvazioni degli enti CSA/ATEX/IECEx per aree pericolose (Option 05).

A differenza delle varianti analoghe prive di armatura, come la 330103, questo modello 330104 è dotato di un’armatura protettiva integrata in acciaio inossidabile attorno al cavo della sonda, per resistere a danni meccanici e abrasione negli ambienti più impegnativi. La configurazione Option 02 offre un connettore coassiale miniaturizzato ClickLoc standard senza un’ulteriore protezione del connettore, facilitando l’integrazione diretta nei cavi di prolunga standard 3300 XL.

Caratteristiche

• Filettatura metrica M10 x 1 con armatura integrata in acciaio inossidabile per la protezione meccanica diretta del cavo del trasduttore.
• Lunghezza non filettata di 150 mm con una lunghezza del corpo corrispondente di 250 mm dell’Option 25.
• La lunghezza totale di 1,0 metro (3,3 piedi) dell’Option 10 soddisfa i requisiti standard di installazione con cavo corto.
• Il connettore coassiale miniaturizzato ClickLoc Option 02 offre un’interfaccia coassiale sicura con blocco a scatto per il cavo di prolunga.
• Il pacchetto di approvazioni dell’ente Option 05 certifica la sonda per l’utilizzo in ambienti classificati pericolosi secondo CSA, ATEX e IECEx.
• Diametro della punta di 8,0 mm con una bobina a correnti parassite per misurazioni senza contatto dello spostamento e delle vibrazioni.

Applicazioni

• Misurazione delle vibrazioni radiali dell’albero su turbomacchine e compressori ad alta velocità.
• Monitoraggio della posizione della spinta assiale di turbine a gas industriali, turbine a vapore e generatori.
• Rilevamento dinamico della velocità e rilevamento della fase di riferimento Keyphasor su alberi rotanti industriali.
• Protezione dei macchinari e monitoraggio delle condizioni in processi pericolosi che richiedono certificazioni antideflagranti o a sicurezza intrinseca.

Informazioni sull’ordine

Specifiche tecniche

Linee guida per l'installazione

• Messa a terra: mantenere l'isolamento elettrico tra il corpo della sonda e il carter della macchina per prevenire anelli di massa.
• Impegno della filettatura: l'impegno massimo della filettatura per filettature M10 x 1 è di 15 mm. Evitare di superare questo valore per prevenire inceppamenti.
• Instradamento dei cavi: utilizzare canaline o passerelle portacavi per instradare il cavo armato. Mantenere un raggio di curvatura minimo di 25,4 mm (1,0 pollice) per le sezioni armate.
• Distanza della sonda: impostare la distanza fisica su 2,0 mm (80 mil), corrispondente al centro dell'intervallo di calibrazione lineare (in genere -10 V CC).
• Coppia del connettore: serrare a mano i connettori coassiali miniaturizzati ClickLoc. Non utilizzare utensili sui contatti dorati.

Conformità e certificazioni

• CSA: Classe I, Divisione 1, Gruppi A, B, C, D; Classe II, Gruppi E, F, G; Classe III
• ATEX: II 1 G Ex ia IIC T1...T5 Ga
• IECEx: Ex ia IIC T1...T5 Ga
• Marchio CE: Conforme alle direttive europee applicabili
• RoHS: Conforme alle restrizioni della direttiva sulle sostanze pericolose
