Descrizione

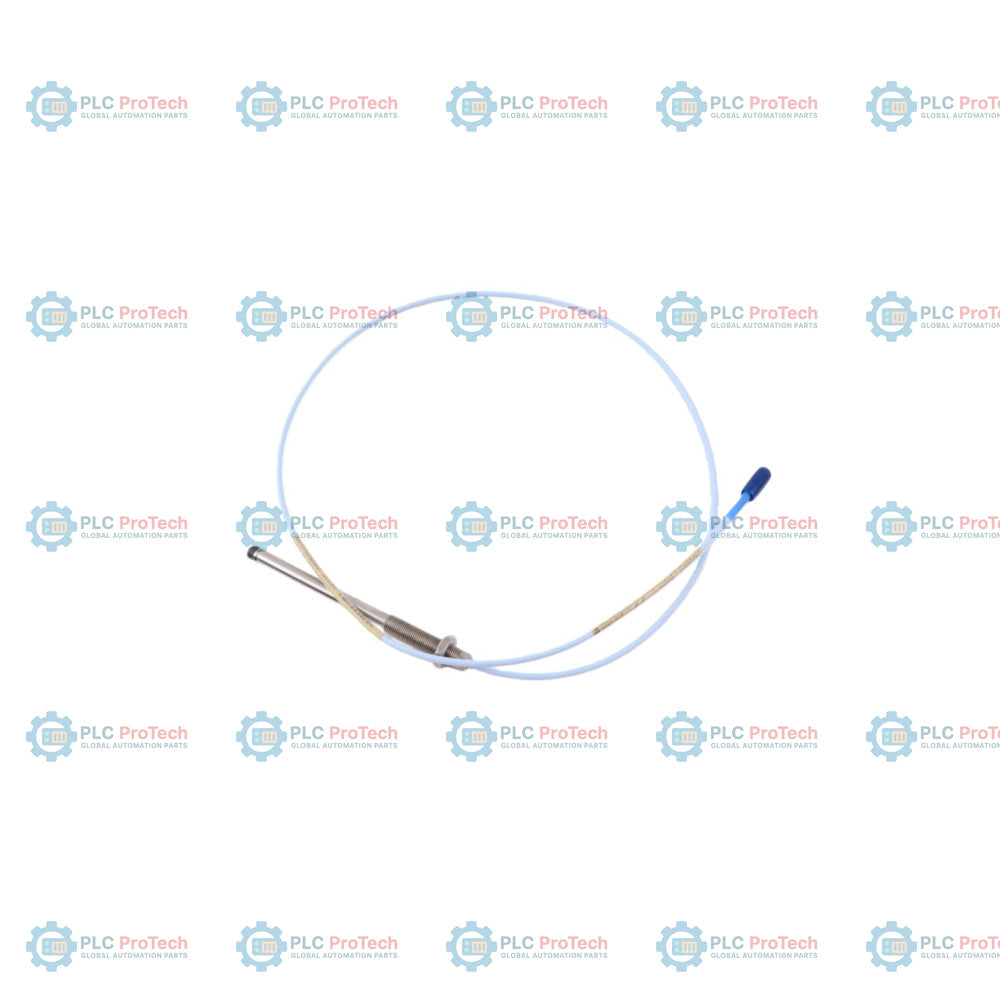

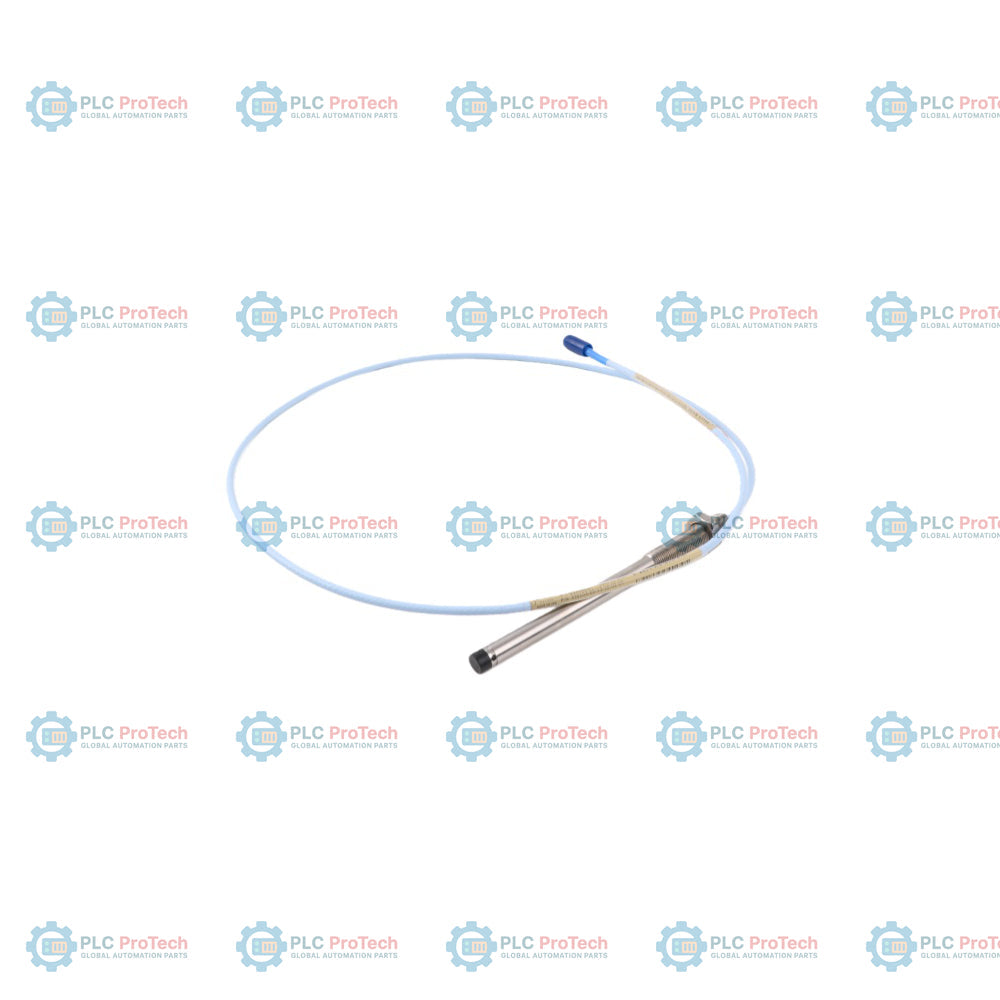

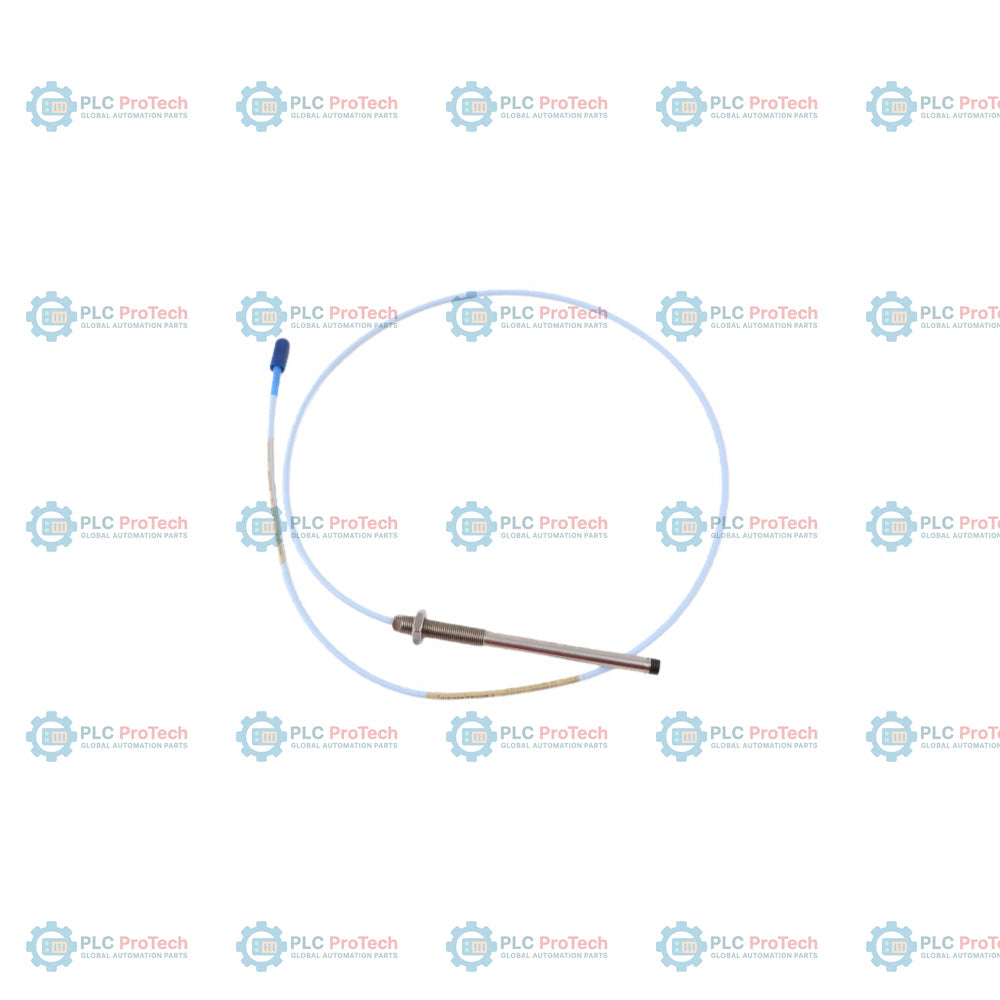

L’Opzione 00 (lunghezza non filettata di 0 mm) e l’Opzione 60 (lunghezza complessiva dell’involucro di 60 mm) specificano questa configurazione della sonda di prossimità 3300 XL da 8 mm, M10 x 1, filettata e priva di armatura — 330103-00-60-05-02-05. Questa sonda di prossimità 3300 XL da 8 mm presenta una lunghezza totale del cavo di 0,5 m (1,6 piedi), un connettore coassiale ClickLoc miniaturizzato standard e approvazioni CSA, ATEX e IECEx per aree pericolose. Il sensore utilizza la tecnologia a correnti parassite senza contatto per misurare lo spostamento fisico o le vibrazioni su macchinari con cuscinetti a film fluido, trasmettendo le misurazioni dinamiche e statiche dell’albero a un sensore Proximitor associato.

A differenza del modello affine 330104, che include un’armatura in acciaio inossidabile per la protezione meccanica, il modello 330103 è privo di armatura e offre la massima flessibilità di installazione in condotti puliti o percorsi protetti. Inoltre, l’opzione connettore -02 indica un connettore coassiale ClickLoc standard senza protezione integrata del connettore, distinguendolo dalla variante -01, mentre la configurazione con cavo da 0,5 metri è destinata a percorsi brevi direttamente verso un cavo di prolunga.

Caratteristiche

• La configurazione dell’Opzione 00 con lunghezza dell’involucro non filettata offre un corpo della sonda M10 x 1 completamente filettato, per la massima regolazione della profondità di montaggio meccanico.
• L’Opzione 60 offre una lunghezza complessiva metrica dell’involucro di 60 mm, adatta agli alloggiamenti dei cuscinetti con profondità standard.
• La lunghezza totale dell’Opzione 05 comprende un cavo coassiale flessibile in FEP da 0,5 metri (1,6 piedi), per percorsi di collegamento con spazio ridotto.
• L’interfaccia coassiale dell’Opzione 02 presenta un connettore ClickLoc miniaturizzato senza guaine di protezione del connettore.
• L’approvazione dell’ente per l’Opzione 05 certifica la sonda per l’uso in aree pericolose secondo gli standard di sicurezza CSA, ATEX e IECEx.
• Il processo di sovrastampaggio TipLoc unisce fisicamente la punta della sonda in solfuro di polifenilene (PPS) al corpo in acciaio inossidabile.
• Il design CableLoc resiste a una forza di trazione fino a 330 N (75 lbf) tra l’involucro della sonda e la guaina del cavo.

Applicazioni

Utilizzata per misurare senza contatto le vibrazioni dell’albero, la posizione assiale e la velocità Keyphasor in macchinari rotanti ad alta velocità, come turbine a vapore, turbine a gas, compressori, pompe e generatori.

Informazioni per l’ordine

Specifiche tecniche

Linee guida per l’installazione

Assicurarsi che l’ingaggio della filettatura sia corretto quando si installa la sonda nell’alloggiamento della macchina. Per filettature M10 x 1, la coppia massima nominale è 22,6 N-m (200 in-lbf) e la coppia di installazione consigliata è 7,5 N-m (66 in-lbf). Mantenere un raggio minimo di curvatura del cavo di 25,4 mm (1,0 in) per prevenire la rottura dell’isolamento coassiale. Pulire i contatti del connettore ClickLoc con alcol isopropilico prima dell’accoppiamento e serrare a mano.

Conformità e certificazioni

Certificazioni CSA, ATEX e IECEx per aree pericolose (Classe I, Zona 0, Classe I, Gruppi A, B, C, D, Classe II, Gruppi E, F, G, Classe III, Ex ia IIC T5...T1 Ga; Classe I, Zona 2, Ex nA IIC T5...T1 Gc, Ex ec IIC T5...T1 Gc). Conforme CE. Conforme alla direttiva RoHS.
