Descrizione

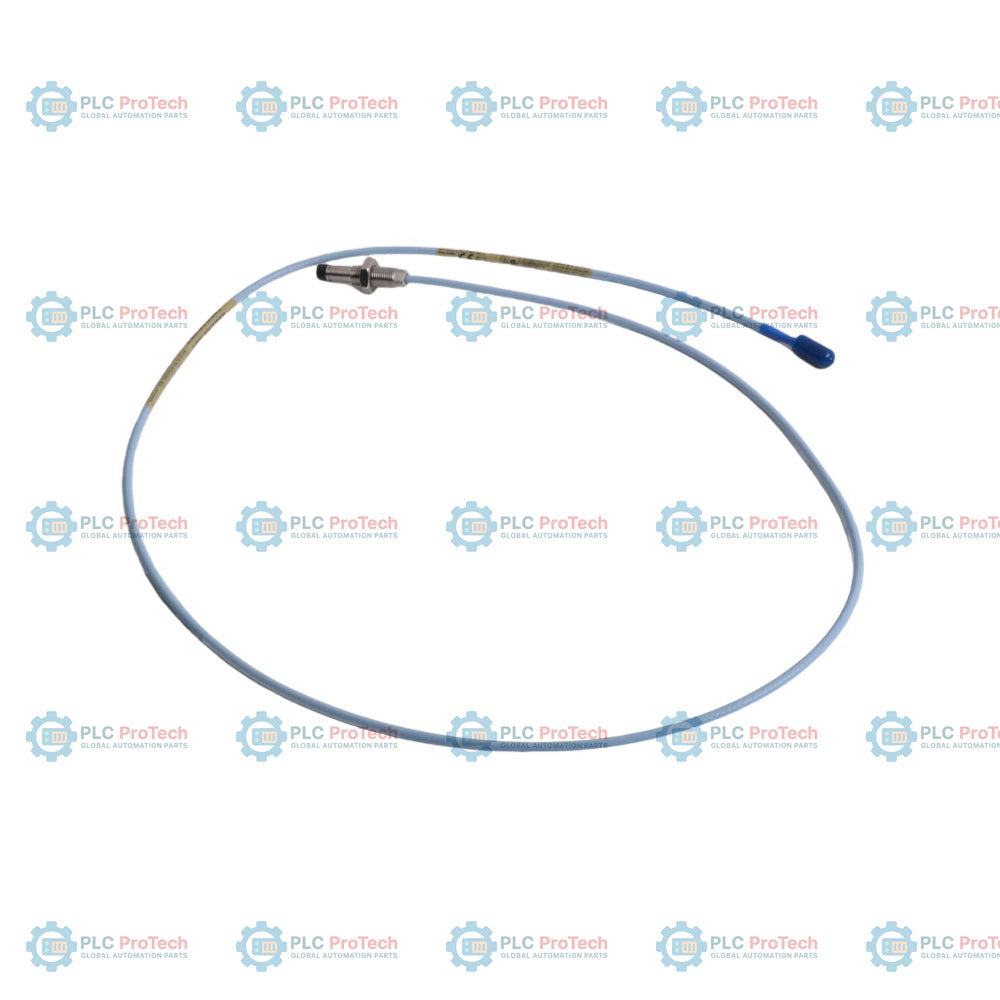

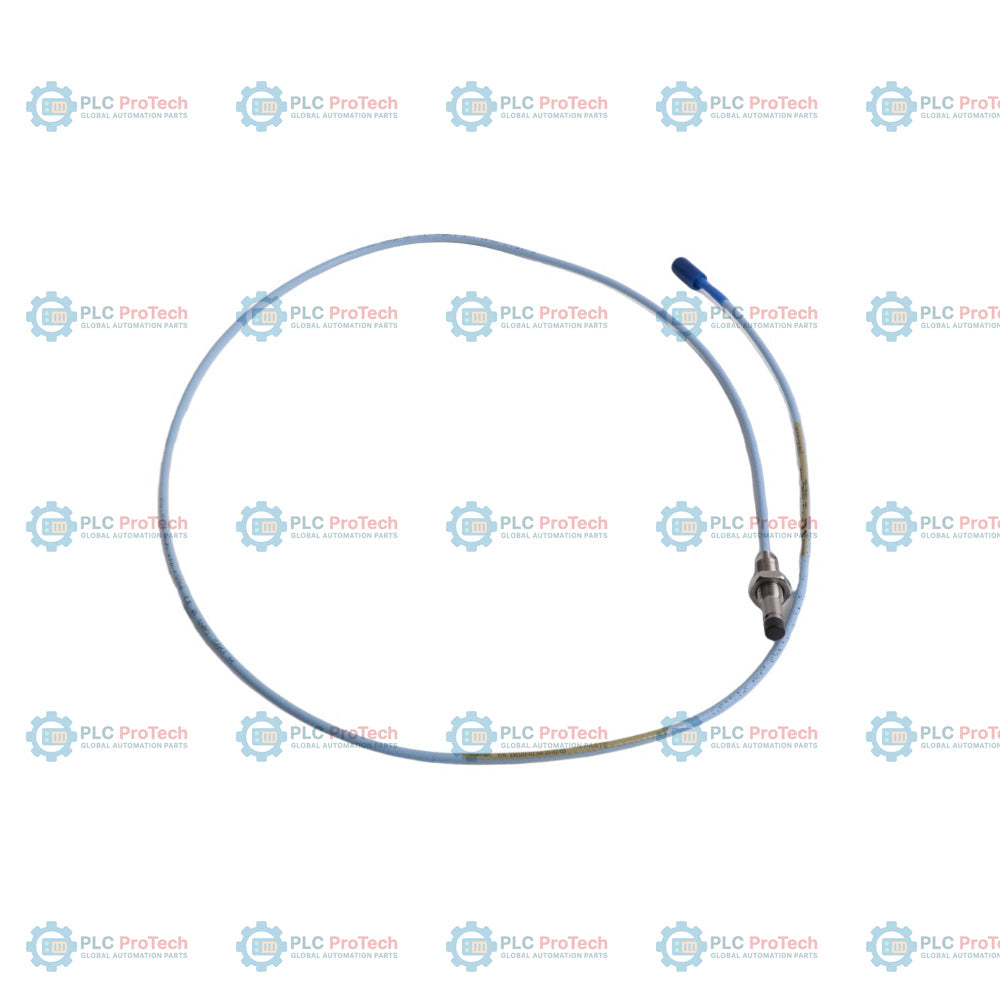

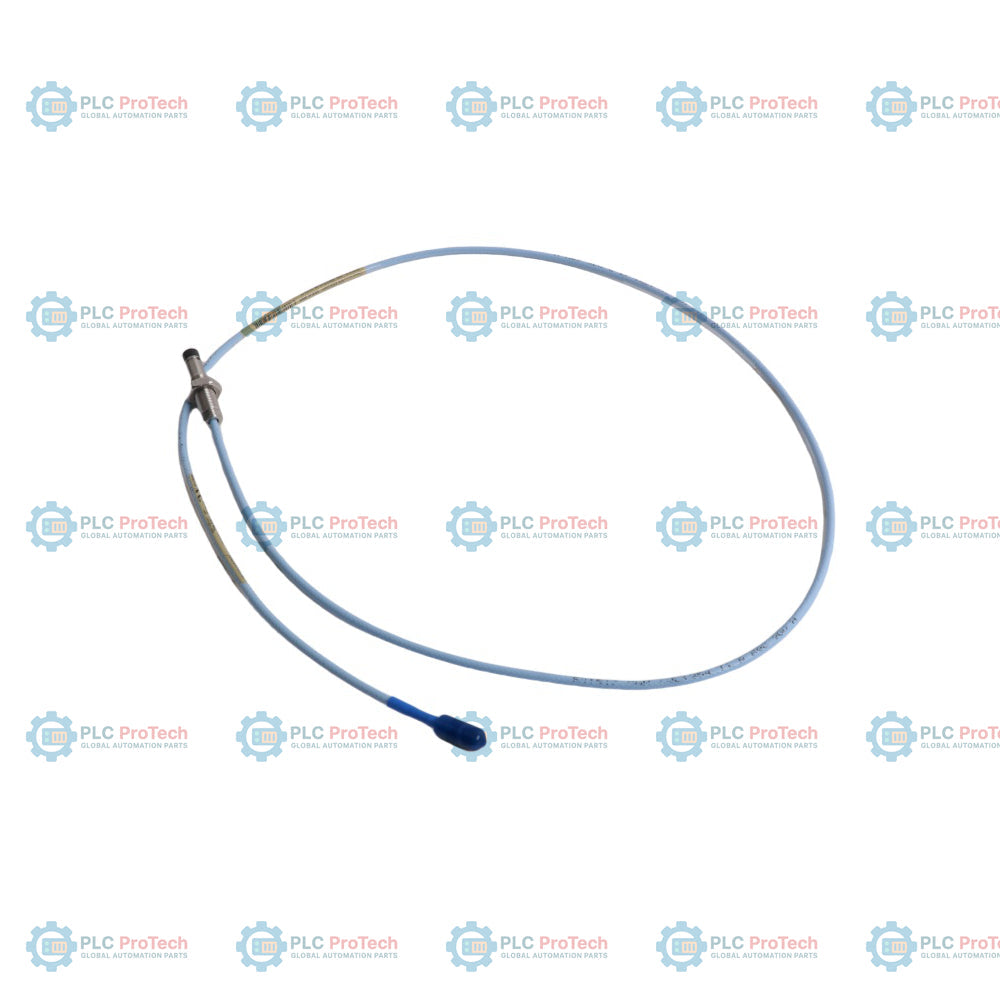

L'opzione 01 (lunghezza non filettata di 10 mm) e l'opzione 04 (lunghezza totale del corpo di 40 mm) specificano la configurazione fisica di questa sonda di prossimità con filettatura metrica M10 x 1 — 330103-01-04-10-02-05. Questa sonda senza armatura funziona secondo i principi delle correnti parassite per misurare la distanza statica e dinamica, rilevando le vibrazioni dell'albero e il feedback della posizione assiale. Dotato di un cavo coassiale standard da 1,0 metri (3,3 piedi) (opzione 10) terminato con un connettore coassiale miniaturizzato ClickLoc (opzione 02), questo modello specifico è compatibile con i sensori Proximitor 3300 XL e i cavi di prolunga senza richiedere la calibrazione manuale al banco.

Questa configurazione incorpora le omologazioni degli enti previste dall'opzione 05, garantendo la conformità agli standard CSA, ATEX e IECEx per le aree pericolose. La scelta della versione senza armatura con corpo metrico M10 x 1 offre un ingombro meccanico compatto, adatto alle installazioni su macchinari industriali in cui non è necessaria un'armatura esterna per il conduit. Lo stampaggio brevettato TipLoc crea un legame tra la punta della sonda da 8,0 mm e il corpo filettato in acciaio inossidabile.

Caratteristiche

• L'opzione 01 specifica una lunghezza del corpo non filettata di 10 mm.
• L'opzione 04 fornisce una lunghezza totale del corpo filettato di 40 mm con filettatura M10 x 1.
• L'opzione 10 fornisce un cavo coassiale standard da 1,0 metri (3,3 piedi).
• L'opzione 02 fornisce un connettore coassiale miniaturizzato ClickLoc senza protezione del connettore.
• L'opzione 05 fornisce omologazioni CSA, ATEX e IECEx per zone pericolose.
• Il fissaggio mediante stampaggio TipLoc resiste alla delaminazione della punta della sonda.
• Il design della connessione CableLoc resiste a una forza di trazione fino a 330 N (75 lbf).
• Completa intercambiabilità tra sonde, cavi e sensori Proximitor della serie 3300 XL.

Applicazioni

La sonda viene utilizzata per la protezione e il monitoraggio delle condizioni dei macchinari dell'industria pesante. Gli scenari tipici includono:

• Misurazione delle vibrazioni dell'albero e della posizione assiale su macchine con cuscinetti a film fluido.
• Riferimento Keyphasor e misurazioni della velocità su turbine a vapore, turbine a gas e compressori.
• Monitoraggio dell'espansione del corpo e delle vibrazioni radiali su pompe e generatori industriali.

Informazioni per l'ordine

Specifiche tecniche

Collegamenti e interfacce

Linee guida per l'installazione

Assicurarsi che durante l'installazione vengano seguite le pratiche ingegneristiche standard:

• Limite di innesto della filettatura: la lunghezza massima di innesto della filettatura è 15 mm per custodie M10 x 1. Non superare questo limite per evitare inceppamenti durante l'installazione.
• Raggio di curvatura del cavo: non piegare il cavo coassiale con un raggio inferiore a 25,4 mm (1,0 pollici) per preservare la schermatura del segnale.
• Limiti di coppia: non superare la coppia di serraggio massima raccomandata per le filettature metriche standard (in genere 12 N-m o 106 pollici-libbra per filettature M10).
• Impostazione del traferro: impostare il traferro target su circa 1,27 mm (50 mil) per ottenere una tensione di uscita nominale di -9 Vcc ai terminali di uscita del sensore Proximitor.

Conformità e certificazioni

• L'opzione 05 fornisce le approvazioni per aree pericolose.
• CSA Classe I Divisione 1, Gruppi A, B, C e D.
• Standard di protezione antideflagrante ATEX per Zone 0 e 1.
• Certificazione IECEx per la conformità globale alla sicurezza intrinseca.
• Conforme al marchio CE.
• Conforme alla normativa RoHS.
