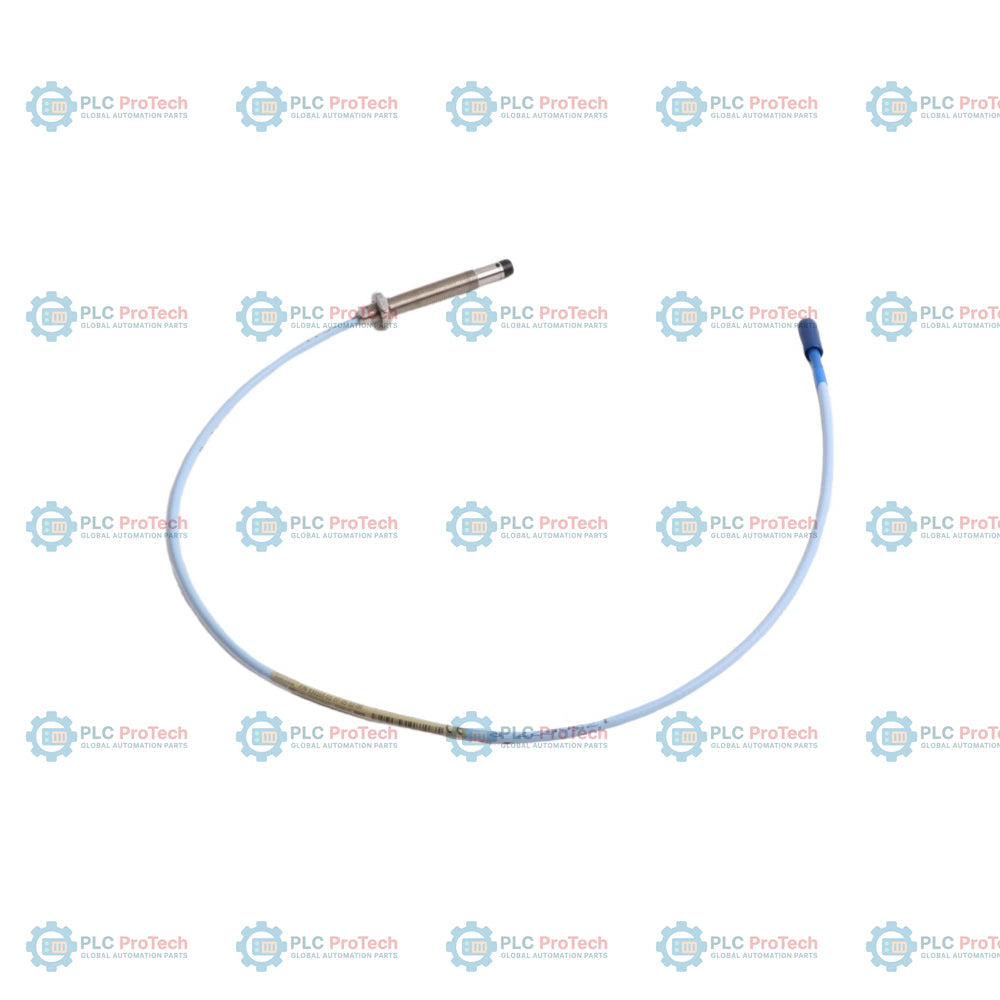

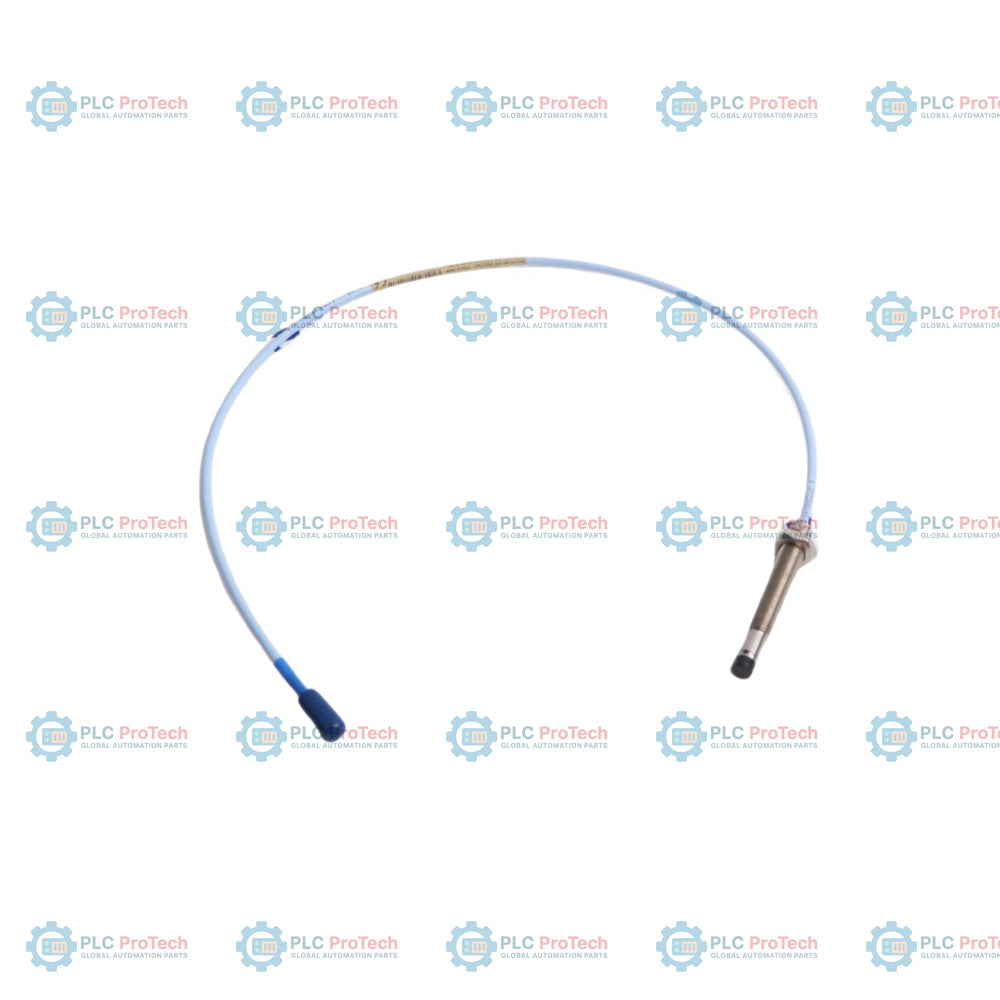

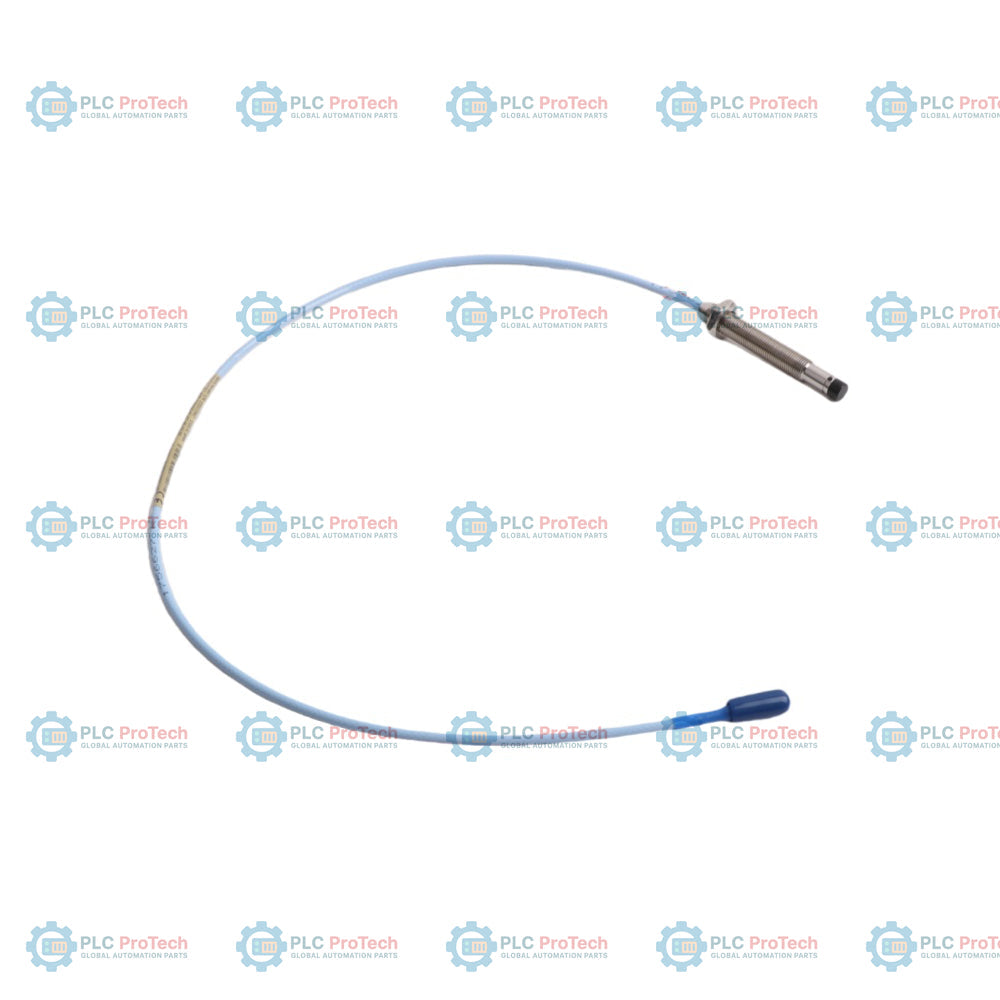

Bently Nevada 330103-01-07-50-02-00 3300 XL 8 mm Sonda di prossimità

Descrizione

L'opzione 01 (lunghezza non filettata di 0.1 pollici), l'opzione 07 (lunghezza dell'alloggiamento di 0.7 pollici), l'opzione 50 (lunghezza totale di 5.0 m), l'opzione 02 (connettore ClickLoc miniaturizzato, cavo standard) e l'opzione 00 (nessuna approvazione degli enti richiesta) definiscono questa configurazione della sonda di prossimità 3300 XL da 8 mm 330103-01-07-50-02-00. Questo sistema trasduttore a correnti parassite senza contatto è progettato per la protezione di macchinari critici e fornisce misurazioni accurate delle vibrazioni dell'albero e della posizione assiale in ambienti industriali esigenti. La serie 330103 presenta una filettatura M10 x 1 e un design del cavo non armato. È completamente compatibile con il sensore Proximitor Bently Nevada 3300 XL e con i cavi di prolunga, formando una catena di misura completa che trasmette segnali di tensione proporzionali ai sistemi di monitoraggio come quelli delle serie 3500 o 3300. Questa configurazione specifica è ottimizzata per installazioni in cui sono necessarie una lunghezza specifica della sonda e una sezione non filettata, in modo da adattarsi alle distanze meccaniche e agli spazi di installazione di turbomacchine o compressori centrifughi.

Caratteristiche

• Design con filettatura M10 x 1 (serie 330103) senza armatura
• Lunghezza totale del sistema di 5.0 metri, ottimizzata per la compatibilità con sensori Proximitor da 5 metri
• Connettore coassiale ClickLoc miniaturizzato per una terminazione affidabile e sicura
• Struttura del cavo standard senza armatura protettiva
• Misurazione senza contatto delle vibrazioni e della posizione dell'albero
• Compatibilità retroattiva con i sistemi trasduttori esistenti della serie 3300

Applicazioni

• Monitoraggio delle vibrazioni radiali e della posizione assiale nelle macchine rotanti
• Protezione di macchinari critici per turbine a vapore, a gas e idrauliche
• Analisi delle vibrazioni di compressori centrifughi e assiali
• Monitoraggio industriale per uso generale di pompe, soffianti e ventilatori

Informazioni per l'ordine

Opzione	Codice di questo SKU	Descrizione
Numero di parte ordinabile	330103-01-07-50-02-00	Sonda di prossimità 3300 XL da 8 mm, M10 x 1, non armata
A - Lunghezza non filettata	01	0.1 pollici (2.5 mm)
B - Lunghezza dell'alloggiamento	07	0.7 pollici (17.8 mm)
C - Lunghezza totale	50	5.0 metri (16.4 piedi)
D - Connettore/Cavo	02	Connettore coassiale ClickLoc miniaturizzato, cavo standard
E - Approvazione degli enti	00	Non richiesta

Specifiche tecniche

Produttore	Bently Nevada
Numero di parte	330103-01-07-50-02-00
Diametro della sonda	8 mm
Dimensione della filettatura	M10 x 1
Materiale dell'alloggiamento della sonda	Acciaio inossidabile AISI 303 o 304
Lunghezza totale del sistema	5.0 m
Tipo di connettore	ClickLoc coassiale miniaturizzato
Tipo di cavo	Standard (non armato)
Campo lineare	2 mm (80 mil)
Temperatura operativa	-55 C a +177 C
Approvazioni degli enti	Nessuna (opzione 00)

Linee guida per l'installazione

• Assicurarsi che la distanza della sonda sia regolata correttamente in base ai requisiti del monitor della macchina (in genere da -10V a -12V CC con distanza centrale).
• Utilizzare staffe di montaggio appropriate per la sonda (ad esempio, della serie 137491 o 137492) per filettature M10.
• Assicurarsi che il cavo coassiale sia posato lontano dalle linee ad alta tensione per prevenire interferenze elettromagnetiche (EMI).
• Non serrare eccessivamente i controdadi della sonda; assicurarsi che la sonda sia ben serrata per evitare che si allenti a causa delle vibrazioni.
• Proteggere tutti i connettori utilizzando protezioni per connettori o nastro siliconico autoagglomerante se l'ambiente contiene umidità o contaminanti.
