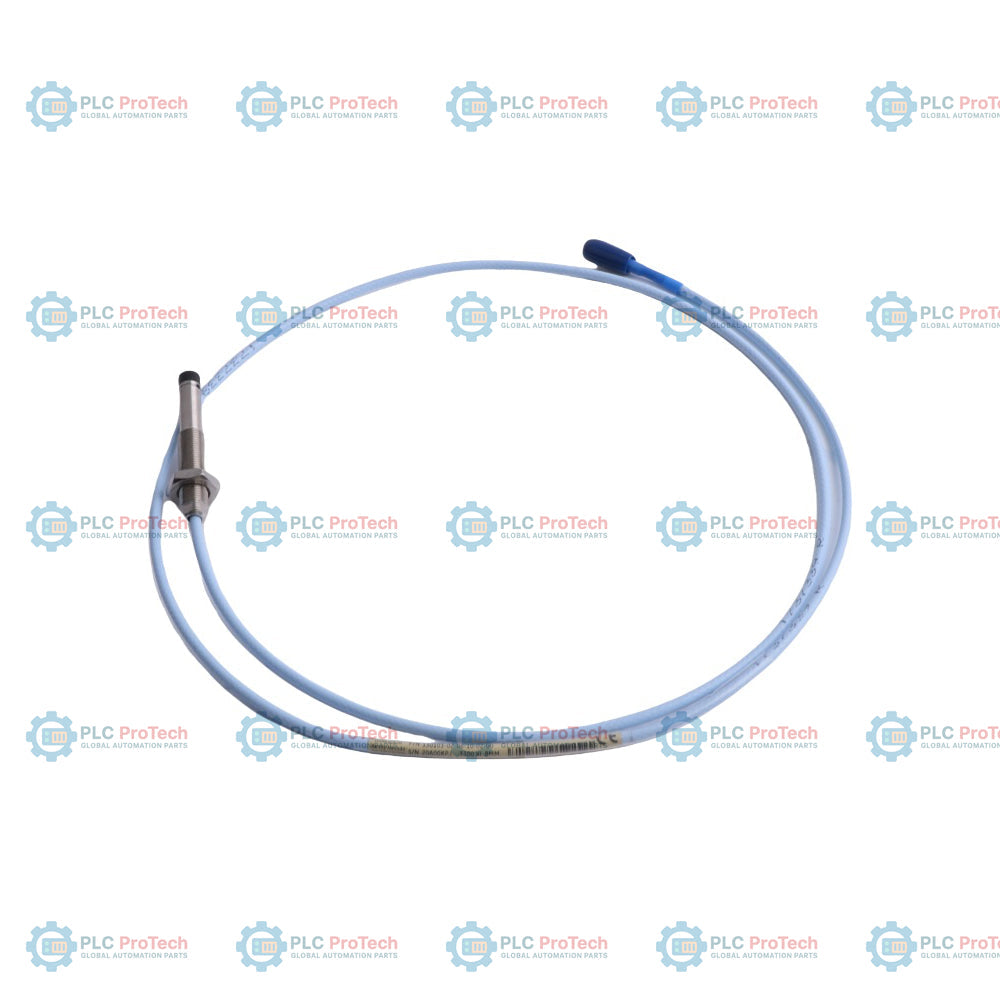

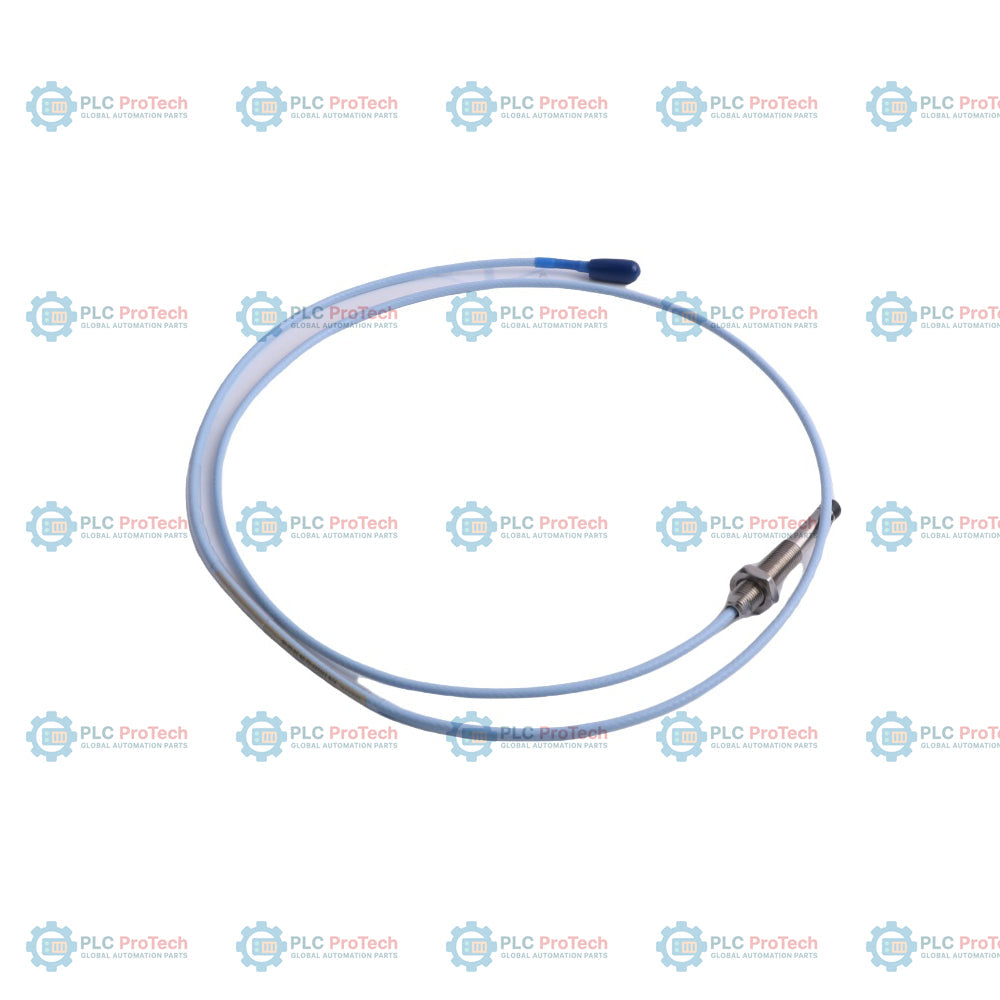

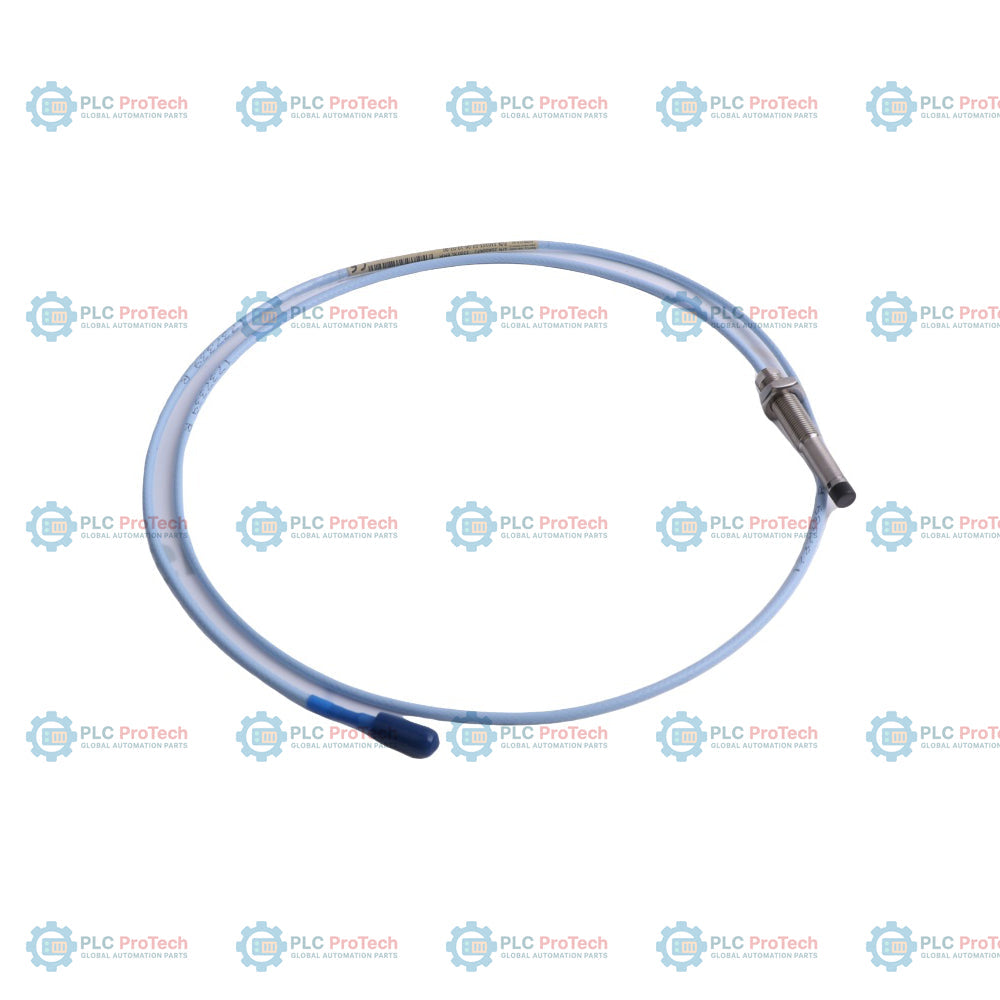

Bently Nevada 330103-02-04-10-02-05 Sonda di prossimità 3300 XL da 8 mm

Descrizione

L'Opzione 02 (lunghezza non filettata di 20 mm), l'Opzione 04 (lunghezza complessiva del corpo di 40 mm) e l'Opzione 10 (lunghezza totale di 1,0 m) definiscono il profilo meccanico preciso della 330103-02-04-10-02-05 sonda di prossimità 3300 XL da 8 mm. Questa configurazione con filettatura metrica è realizzata con filettatura M10 x 1 e funziona senza armatura protettiva sul cavo coassiale, consentendo il montaggio diretto in punti dei macchinari in cui lo spazio limita il passaggio dei cavi armati. La sonda è dotata di un connettore coassiale ClickLoc miniaturizzato (Opzione 02) per il collegamento ai cavi di prolunga standard e include le omologazioni dell'Opzione 05, che ne attestano la certificazione per aree pericolose secondo le direttive CSA, ATEX e IECEx.

Rispetto alle configurazioni non filettate o armate della stessa serie, questo modello specifico presenta un corpo filettato che consente di regolare con precisione la distanza dal bersaglio all'interno dei carter dei macchinari. L'assenza di un'armatura esterna riduce il diametro complessivo del cavo a 3,68 mm, facilitandone il passaggio attraverso condotti interni stretti. La lunghezza totale di 1,0 m si abbina ai cavi di prolunga standard 3300 XL e ai sensori Proximitor 3300 XL per formare un sistema completo di misurazione a correnti parassite.

Caratteristiche

• Struttura con filettatura metrica M10 x 1, lunghezza complessiva del corpo di 40 mm (Opzione 04) e lunghezza non filettata di 20 mm (Opzione 02).
• Cavo coassiale non armato da 1,0 metro (3,3 piedi) (Opzione 10), con diametro esterno di 3,68 mm per il passaggio all'interno dei macchinari.
• Connettore coassiale maschio ClickLoc miniaturizzato (Opzione 02) senza protezioni del connettore.
• Pacchetto di omologazione dell'agenzia Opzione 05, certificato per l'installazione in luoghi pericolosi secondo gli standard CSA, ATEX e IECEx.
• Punta della sonda in polifenilensolfuro (PPS) con diametro di 8,0 mm, resistente a sostanze chimiche e fluidi negli ambienti industriali.
• Corpo filettato in acciaio inossidabile AISI 303, che garantisce stabilità meccanica e resistenza alla corrosione.

Applicazioni

• Monitoraggio delle vibrazioni radiali degli alberi rotanti su turbine industriali, compressori e pompe.
• Misurazioni della posizione della spinta assiale per rilevare lo spostamento dell'albero nelle turbine a gas e a vapore.
• Misurazioni della velocità con riferimento di fase (Keyphasor) sugli alberi dei macchinari.
• Sistemi di protezione dei macchinari che richiedono sensori di prossimità certificati ATEX/IECEx.

Informazioni per l'ordine

Specifiche tecniche

Linee guida per l'installazione

Una corretta configurazione del traferro e la stabilità del montaggio sono essenziali per evitare danni meccanici o interferenze del segnale. Seguire questi criteri durante l'installazione:

• Innesto della filettatura: Assicurarsi che l'innesto massimo della filettatura sia di 15 mm per prevenire grippaggi o deformazioni della filettatura durante l'installazione.
• Regolazione del traferro: Impostare il traferro meccanico iniziale della sonda a circa 1.27 mm (50 mils), corrispondente a un'uscita nominale di -9 Vdc sul sensore Proximitor 3300 XL per bersagli standard di vibrazione radiale.
• Manipolazione del cavo: Evitare di piegare il cavo coassiale da 3.68 mm con un raggio inferiore a 25.4 mm (1.0 in) per prevenire danni al conduttore interno. Non far passare il cavo non armato su bordi taglienti o bave.
• Coppia del connettore: Serrare a mano i connettori coassiali miniaturizzati ClickLoc. Non utilizzare utensili per serrare i connettori, a meno che non vengano abbinati a un connettore in acciaio inossidabile non XL; in tal caso, si consiglia un quarto di giro con le pinze.
• Messa a terra e schermatura: Collegare la schermatura coassiale esterna direttamente all'alloggiamento del sensore Proximitor e assicurarsi che l'alloggiamento sia elettricamente isolato da eventuali messe a terra locali della macchina per prevenire anelli di massa.

Conformità e certificazioni

• CSA: Certificato per luoghi pericolosi di Classe I, Divisione 1 e 2, Gruppi A, B, C e D, se installato secondo il disegno 140979.
• ATEX: II 1 G Ex ia IIC T4/T5 Ga certificato per atmosfere con gas esplosivi.
• IECEx: Certificato Ex ia IIC T4/T5 Ga per la sicurezza intrinseca in luoghi pericolosi.
• Marchio CE: Conforme alle direttive europee sulla compatibilità elettromagnetica (EMC) e sulle atmosfere potenzialmente esplosive (ATEX).
