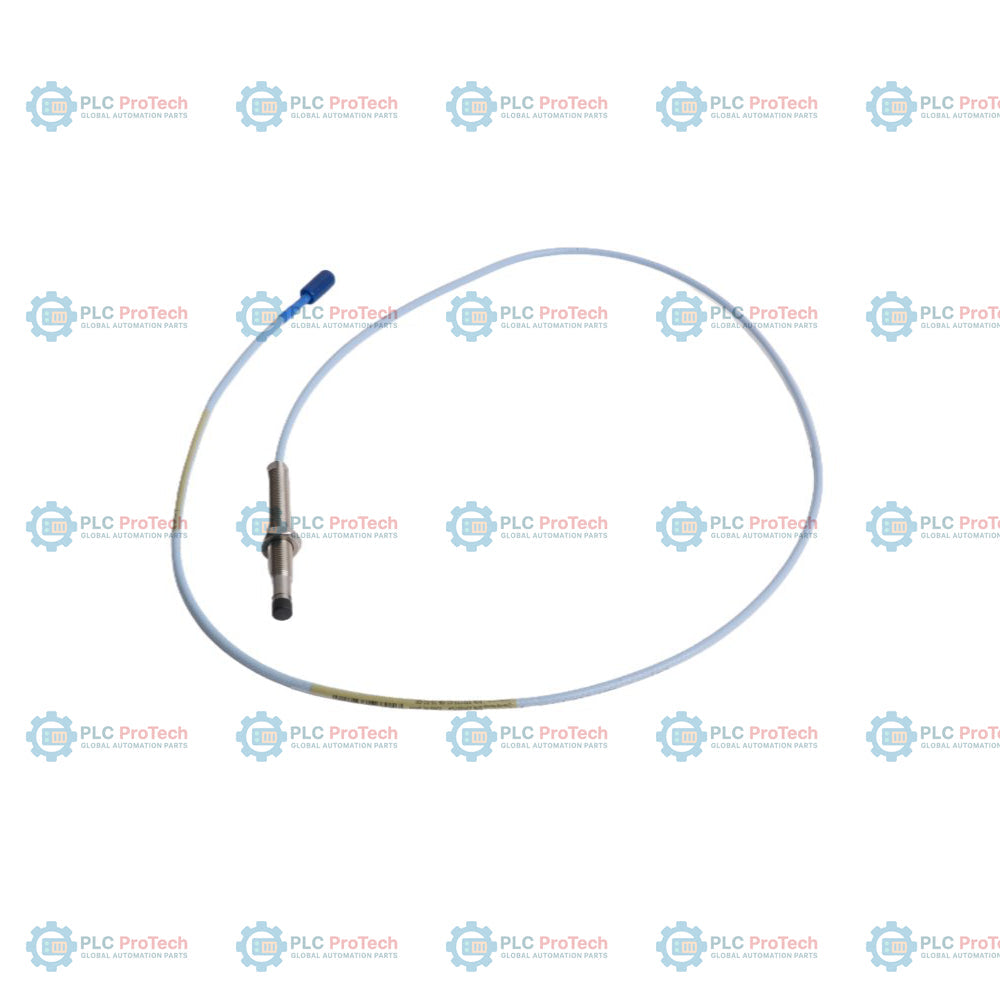

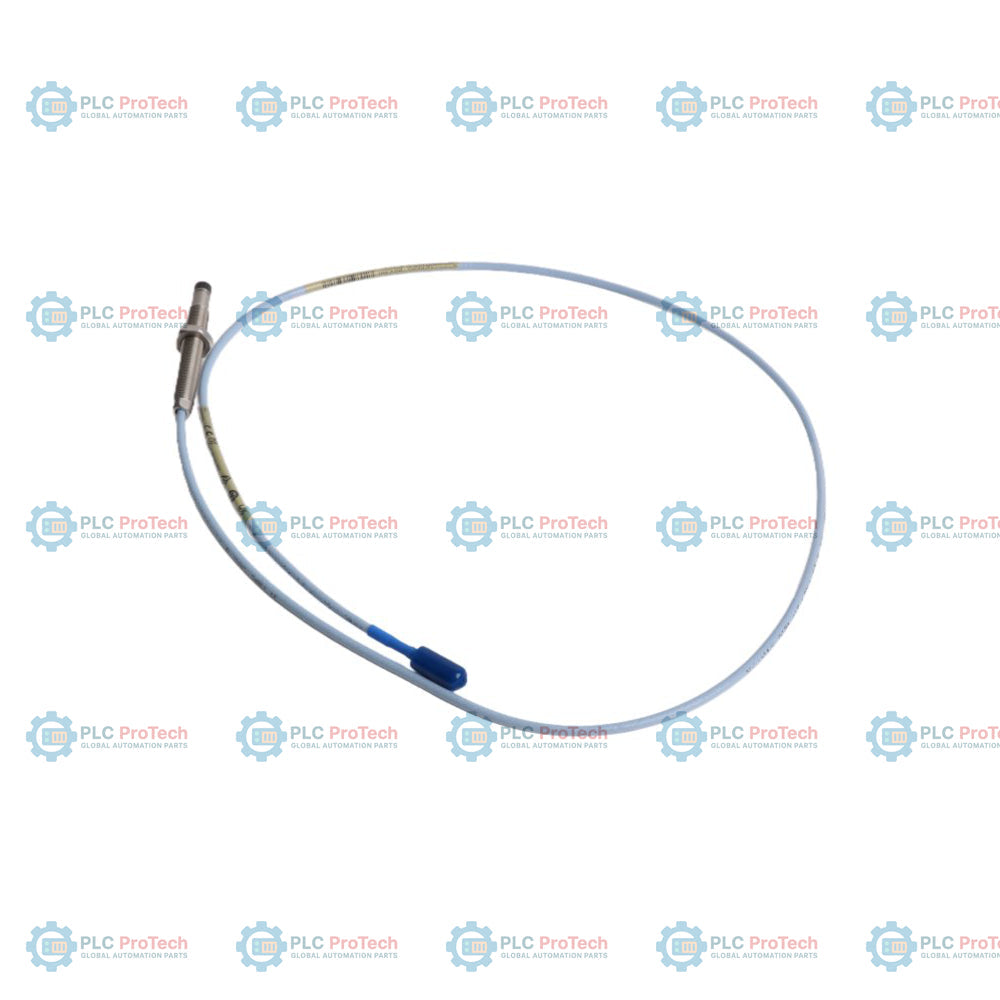

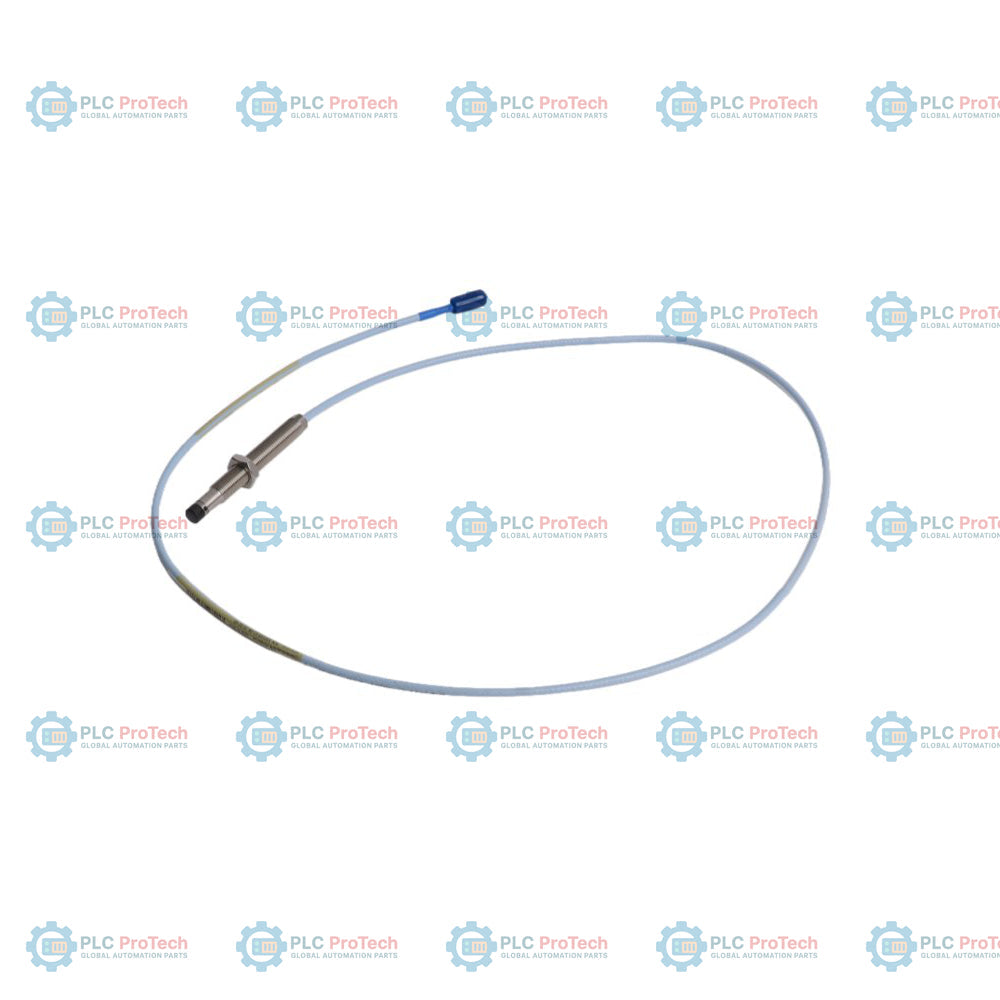

Sonda di prossimità Bently Nevada 330103-02-08-10-02-00 3300 XL

Descrizione

L'Opzione 02 (lunghezza non filettata di 20 mm) e l'Opzione 08 (lunghezza complessiva dell'involucro di 80 mm) specificano questa configurazione di sonda di prossimità metrica 3300 XL da 8 mm con filettatura - 330103-02-08-10-02-00. Questa variante senza armatura presenta un corpo con filettatura M10 x 1, che consente il montaggio diretto nei carter dei macchinari o su staffe dove l'armatura esterna non è necessaria o viene gestita separatamente. La sonda funziona all'interno di un sistema di trasduttori a correnti parassite, monitorando le vibrazioni dinamiche dell'albero, la posizione assiale o i segnali di riferimento keyphasor sui macchinari rotanti.

Questa configurazione funziona con un cavo coassiale standard integrato di 1,0 metri (3,3 piedi), terminato con un connettore coassiale ClickLoc maschio miniaturizzato. Si collega a un cavo di prolunga standard 3300 XL e a un sensore Proximitor 3300 XL, formando un sistema che misura lo spostamento da un bersaglio con un intervallo lineare di 2,0 mm (80 mil). Poiché questo modello utilizza l'Opzione 00 per le approvazioni delle agenzie, è adatto a luoghi non pericolosi o a installazioni industriali standard che non richiedono certificazioni specifiche antideflagranti o a sicurezza intrinseca.

Caratteristiche

• Involucro in acciaio con filettatura metrica M10 x 1, senza armatura protettiva, che consente un instradamento semplificato e l'installazione diretta in manicotti per sonde metrici standard o alloggiamenti filettati.
• La lunghezza del corpo non filettata di 20 mm, combinata con una lunghezza dell'involucro di 80 mm, facilita il posizionamento fisico preciso durante la regolazione meccanica del traferro.
• Lunghezza standard del cavo coassiale di 1,0 metri (3,3 piedi), ottimizzata per l'installazione all'interno degli alloggiamenti della macchina prima del collegamento a un cavo di prolunga esterno.
• Il connettore coassiale ClickLoc miniaturizzato in ottone placcato oro garantisce un accoppiamento sicuro e resistente alle vibrazioni senza l'ingombro di un protettore del connettore.
• La punta stampata standard in solfuro di polifenilene (PPS) garantisce isolamento elettrico e protezione ambientale per la bobina interna a correnti parassite.

Applicazioni

• Monitoraggio delle vibrazioni radiali dell'albero all'interno di alloggiamenti con cuscinetti a film fluido su turbine a vapore, turbine a gas e compressori.
• Misurazione della posizione della spinta assiale su alberi rotanti industriali ad alta velocità.
• Monitoraggio della velocità e del riferimento keyphasor su motori industriali, generatori e riduttori con configurazioni di montaggio metriche.

Informazioni per l'ordine

Specifiche tecniche

Linee guida per l'installazione

• Durante l'installazione, non superare la lunghezza massima consentita di innesto della filettatura di 15 mm per filettature M10 x 1.
• Assicurarsi di non superare la coppia di serraggio massima raccomandata di 5.0 N-m (44 in-lb) per evitare danni all'involucro metrico della sonda.
• Mantenere una distanza libera di almeno 20 mm attorno alla sezione non filettata per evitare interferenze metalliche laterali, che possono distorcere il campo magnetico del sensore e il fattore di scala.
• Verificare che la distanza fisica sia regolata all'interno della regione lineare del trasduttore, generalmente con un'uscita di tensione CC nominale di -9 Vcc (a circa 1,27 mm o 50 mil dal target).
• Durante l'instradamento, mantenere il collegamento coassiale ClickLoc asciutto e isolato da oli lubrificanti o umidità.

Conformità e certificazioni

Questa sonda di prossimità è prodotta in conformità agli standard commerciali per i sistemi di monitoraggio dei macchinari. Poiché presenta l'opzione 00 (approvazioni non richieste), è destinata ad applicazioni in aree non pericolose. La sonda è conforme alle direttive CE applicabili e agli standard RoHS dell'UE.
