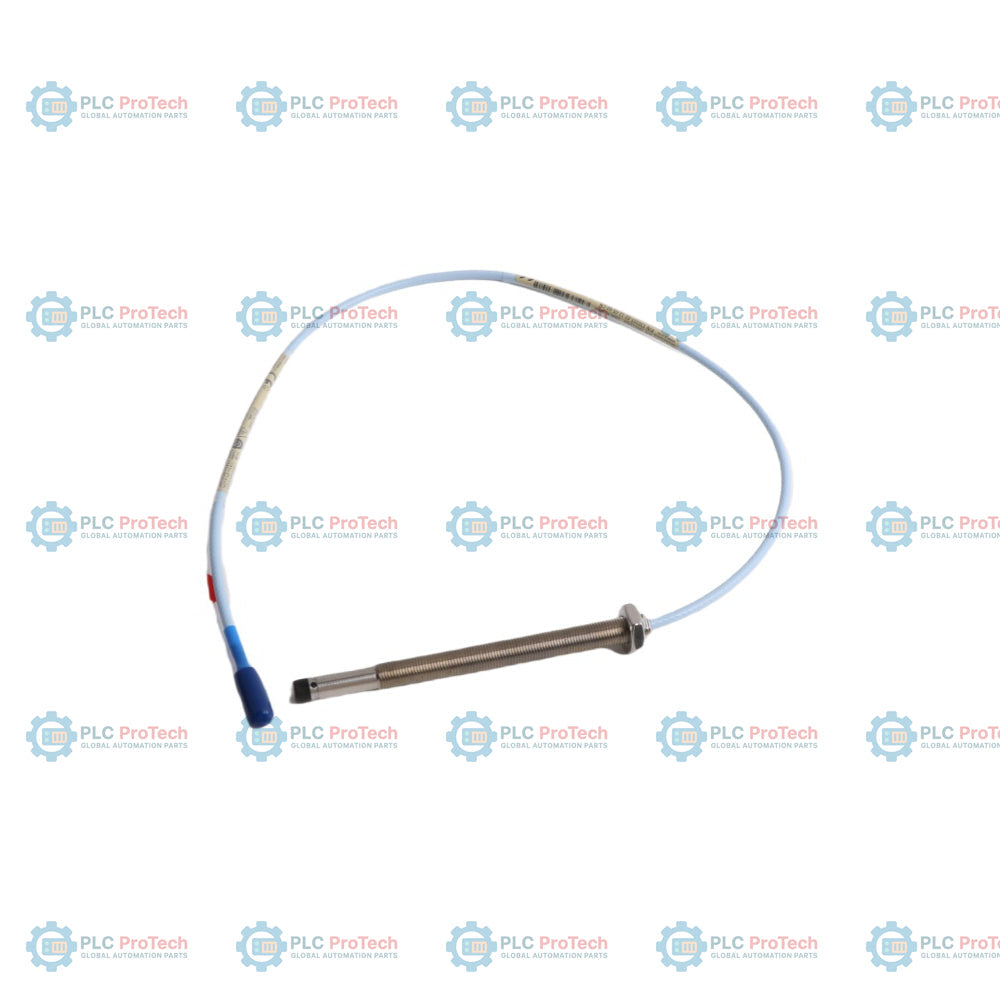

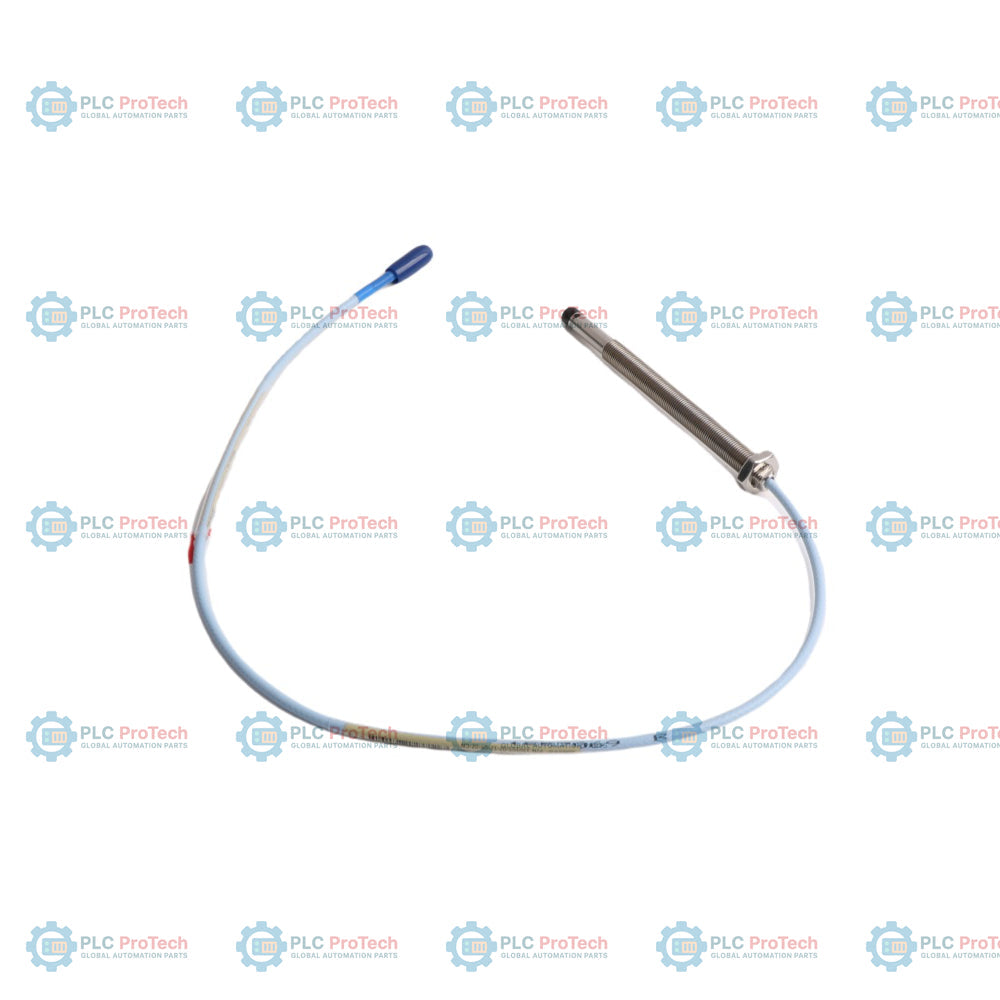

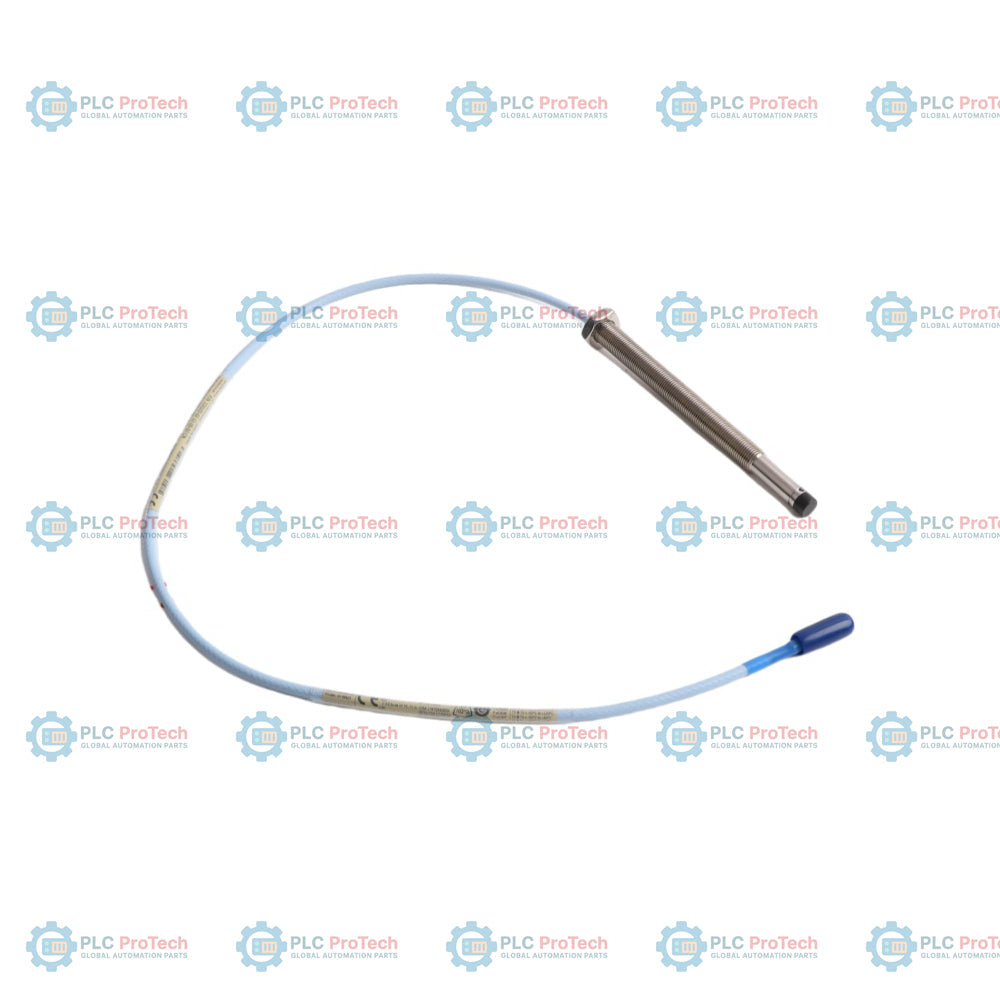

Bently Nevada 330103-02-12-05-02-CN 3300 XL 8 mm Sonda di prossimità

Descrizione

La configurazione della sonda metrica senza armatura 330103-02-12-05-02-CN presenta un corpo M10 x 1 parzialmente filettato con una lunghezza non filettata di 20 mm (Opzione 02), una lunghezza complessiva del corpo di 120 mm (Opzione 12) e una lunghezza totale ridotta del cavo di 0,5 metri (Opzione 05), terminata con un connettore coassiale miniaturizzato ClickLoc (Opzione 02). Questa configurazione è certificata secondo il -CN, il pacchetto di approvazione per aree pericolose in Cina, che integra le designazioni di sicurezza NEPSI e CCC per applicazioni di monitoraggio dei macchinari in ambienti industriali cinesi regolamentati.

A differenza delle varianti corazzate o delle configurazioni con protezioni del connettore integrate, questa sonda utilizza un cavo coassiale triplo standard da 75 ohm senza armatura, con collegamento coassiale ClickLoc diretto. Ciò la rende adatta a spazi di montaggio compatti in cui è già presente un condotto rigido o un instradamento interno nella macchina. La lunghezza ridotta della sonda, pari a 0,5 metri, è progettata per il collegamento diretto a un cavo di prolunga standard 3300 XL corrispondente, così da ottenere una lunghezza totale del sistema di 5,0 o 9,0 metri. In questa configurazione, funziona all'interno di una catena di trasduttori per monitorare le vibrazioni dinamiche dell'albero, la posizione assiale e i riferimenti di velocità su macchinari industriali rotanti ad alta velocità, come turbine, compressori e riduttori.

Caratteristiche

• Configurazione di base: Sonda metrica 3300 XL da 8 mm (filettatura M10 x 1) senza armatura protettiva meccanica.
• Lunghezza non filettata (Opzione 02): 20 mm di corpo non filettato per adattarsi ai requisiti specifici degli incavi delle staffe.
• Lunghezza complessiva del corpo (Opzione 12): Corpo in acciaio completamente lavorato da 120 mm per montaggi dell'alloggiamento con accesso in profondità.
• Lunghezza totale del cavo (Opzione 05): Cavo totale della sonda lungo 0,5 metri (1,6 piedi), per ridurre al minimo il cavo in eccesso vicino al bersaglio.
• Interfaccia di collegamento (Opzione 02): Connettore coassiale miniaturizzato ClickLoc senza protezione del connettore.
• Costruzione del cavo: Cavo coassiale triplo standard da 75 ohm con isolamento in copolimero di tetrafluoroetilene ed esafluoropropilene (FEP).
• Suffisso di approvazione dell'ente (-CN): Pacchetto di approvazione pre-certificato per aree pericolose in Cina, con marcature antideflagranti CCC e NEPSI.

Applicazioni

• Misurazioni dinamiche delle vibrazioni dell'albero e della posizione assiale nelle macchine rotanti.
• Monitoraggio continuo di turbine industriali, generatori, compressori centrifughi e pompe ad alta velocità.
• Utilizzo in impianti industriali e raffinerie cinesi che richiedono rigorose certificazioni di protezione contro le esplosioni NEPSI e CCC.
• Configurazioni di montaggio all'interno di involucri di macchine in cui viene utilizzato un condotto esterno al posto di un'armatura flessibile in acciaio.

Informazioni per l'ordine

Specifiche tecniche

Linee guida per l'installazione

• Limiti della filettatura: Assicurarsi che l'innesto della filettatura non superi 15 mm durante l'installazione nella staffa di montaggio o nell'alloggiamento della macchina, per evitare inceppamenti.
• Gestione della coppia: Serrare il corpo della sonda alla coppia consigliata di 7,5 N-m (66 in-lbf). Non superare il valore massimo di 22,6 N-m (200 in-lbf) per evitare danni alla filettatura metrica.
• Instradamento dei cavi: Rispettare il raggio minimo di curvatura del cavo di 25,4 mm (1,0 pollici) lungo tutte le sezioni del conduttore con isolamento in FEP, per proteggere l'integrità della schermatura triassiale.
• Compatibilità dell'intero sistema: Abbinare questa sonda da 0,5 metri solo a cavi di prolunga standard e sensori Proximitor 3300 XL progettati per lunghezze complessive del sistema di 5 metri o 9 metri.

Conformità e certificazioni

• NEPSI: Certificata per atmosfere a prova di esplosione e a prova di ignizione delle polveri nella Repubblica Popolare Cinese.
• CCC: Certificazione obbligatoria cinese per la sicurezza elettrica e la protezione dalle esplosioni.
• Standard per aree pericolose: Approvata per installazioni in Zona 0, Zona 1 e Zona 2 quando collegata tramite barriere approvate a sistemi Proximitor compatibili.
