Descrizione

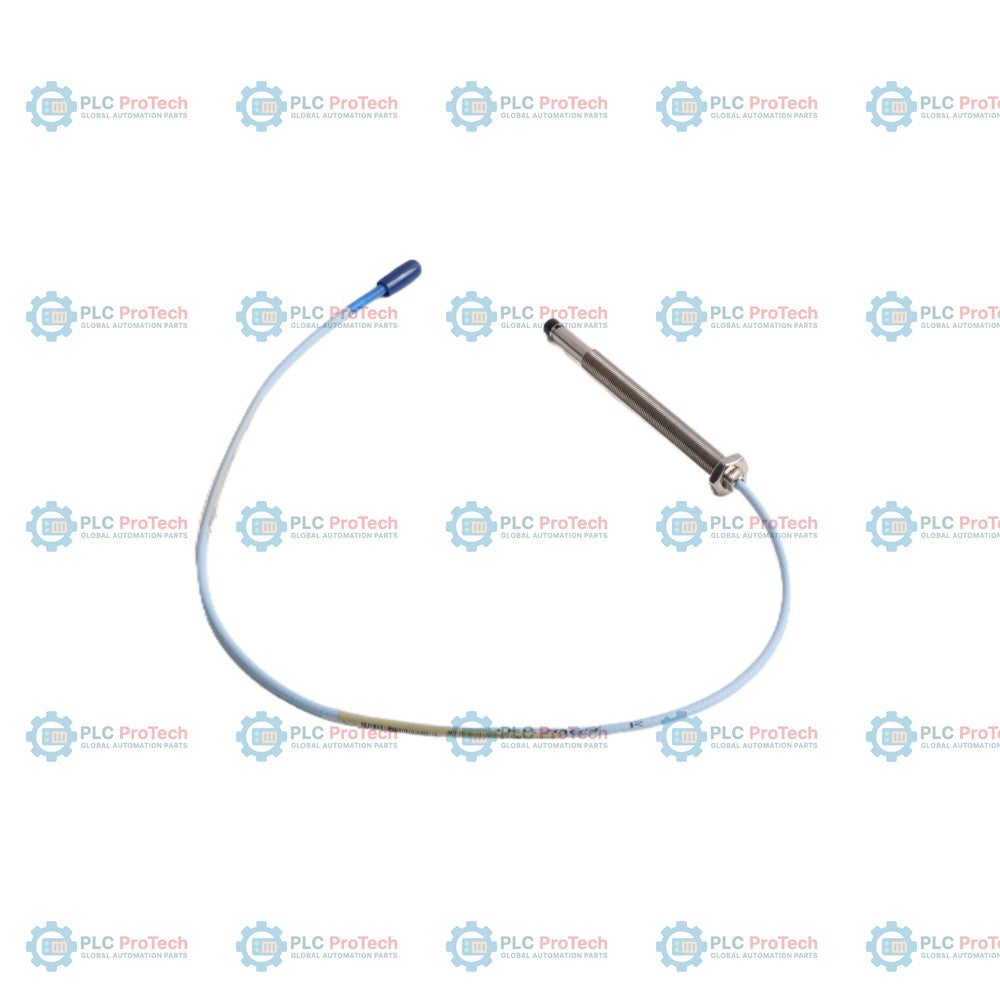

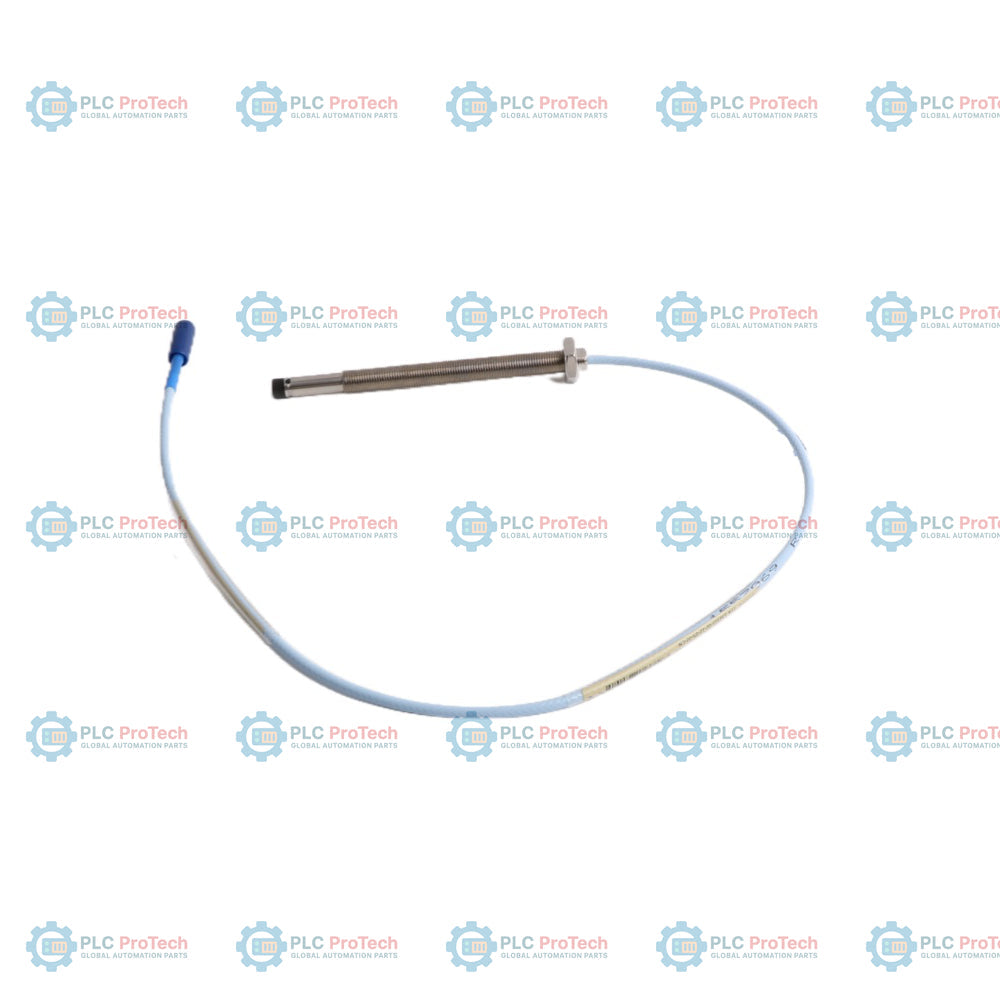

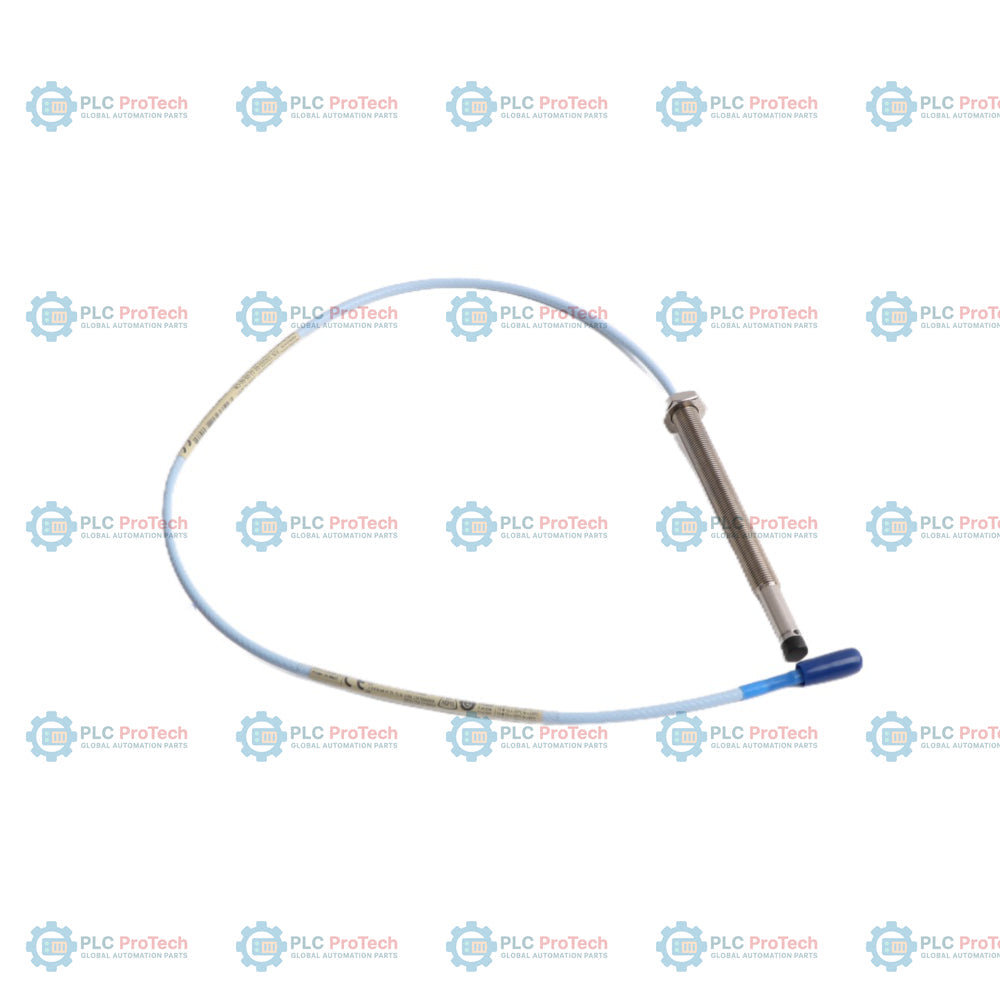

330103-02-17-05-02-05 specifica questa configurazione della sonda di prossimità 3300 XL da 8 mm, dotata di filettatura metrica M10 x 1, 20 mm di lunghezza del corpo non filettata (opzione 02) e lunghezza complessiva del corpo di 170 mm (opzione 17). Questa sonda senza armatura è prodotta con una lunghezza totale del cavo di 0,5 metri (opzione 05), un connettore coassiale miniaturizzato ClickLoc su cavo triassiale standard (opzione 02) e dispone delle omologazioni CSA, ATEX e IECEx per le aree pericolose (opzione 05).

Questa sonda di prossimità viene utilizzata per misurare senza contatto le vibrazioni dell'albero e la posizione assiale in macchinari industriali critici. Il corpo filettato M10 x 1 garantisce la compatibilità con il montaggio metrico, mentre la lunghezza complessiva del corpo di 170 mm offre la portata estesa necessaria per le posizioni di montaggio profondamente incassate. Il sistema funziona secondo il principio delle correnti parassite e fornisce una tensione di uscita direttamente proporzionale alla distanza del traferro quando viene abbinato a un sensore Proximitor 3300 XL corrispondente e a un cavo di prolunga standard.

Caratteristiche

• Corpo filettato metrico M10 x 1 in acciaio inossidabile AISI 303 o 304, senza armatura.
• La lunghezza non filettata di 20 mm dell'opzione 02 previene il grippaggio della filettatura nelle staffe di montaggio standard incassate.
• La lunghezza complessiva del corpo di 170 mm dell'opzione 17 consente una maggiore portata fisica all'interno delle carcasse delle macchine.
• La lunghezza totale della sonda di 0,5 metri (1,6 piedi) dell'opzione 05 consente il collegamento diretto alle cassette di giunzione locali.
• Il connettore coassiale miniaturizzato ClickLoc placcato in oro dell'opzione 02 garantisce un accoppiamento del segnale a bassa resistenza.
• Le omologazioni CSA, ATEX e IECEx dell'opzione 05 consentono l'impiego in aree pericolose certificate.
• Il materiale della punta della sonda in solfuro di polifenilene (PPS) resiste all'esposizione a sostanze chimiche e alle alte temperature.
• Il processo di stampaggio TipLoc crea un legame molecolare tra la punta della sonda e il corpo in acciaio inossidabile.
• Il design CableLoc garantisce una resistenza alla trazione fino a 330 N (75 lbf) tra il cavo e il corpo della sonda.

Applicazioni

• Monitoraggio delle vibrazioni radiali dell'albero su macchinari ad alta velocità con cuscinetti a film fluido, come turbine a vapore e compressori centrifughi.
• Monitoraggio della posizione della spinta assiale e dell'espansione della carcassa nei sistemi di protezione dei macchinari rotanti.
• Segnali di riferimento Keyphasor e applicazioni di misurazione della velocità.
• Diagnostica dei macchinari e manutenzione predittiva negli impianti di trattamento chimico, nelle raffinerie e negli impianti di generazione elettrica.

Informazioni per l'ordine

Approvazioni CSA, ATEX e IECEx per aree pericolose

Linee guida per l'installazione

• Limitare la lunghezza di innesto della filettatura a un massimo di 15 mm per evitare inceppamenti o interferenze meccaniche durante l'installazione.
• Assicurarsi di mantenere sempre il raggio minimo di curvatura del cavo di 25.4 mm (1.0 in) durante il percorso, per evitare di danneggiare la schermatura del cavo.
• Serrare la custodia della sonda alla coppia consigliata di 7.5 N-m (66 in-lbf). Non superare il limite massimo di 22.6 N-m (200 in-lbf).
• I connettori devono essere serrati esclusivamente a mano. Non superare la coppia massima nominale del connettore di 0.565 N-m (5 in-lbf).
• Mantenere una distanza fisica o utilizzare staffe di isolamento se è necessario l'isolamento elettrico tra il corpo della sonda e l'alloggiamento della macchina.

Conformità e certificazioni

• CSA: Approvato per aree pericolose se utilizzato con barriere a sicurezza intrinseca certificate o circuiti non incendivi.
• ATEX/IECEx: Certificato per l'uso in atmosfere esplosive delle Zone 0, 1 e 2 con dispositivi barriera appropriati.
• CE: Pienamente conforme alle direttive dell'Unione Europea applicabili sulla compatibilità elettromagnetica.
