Descrizione

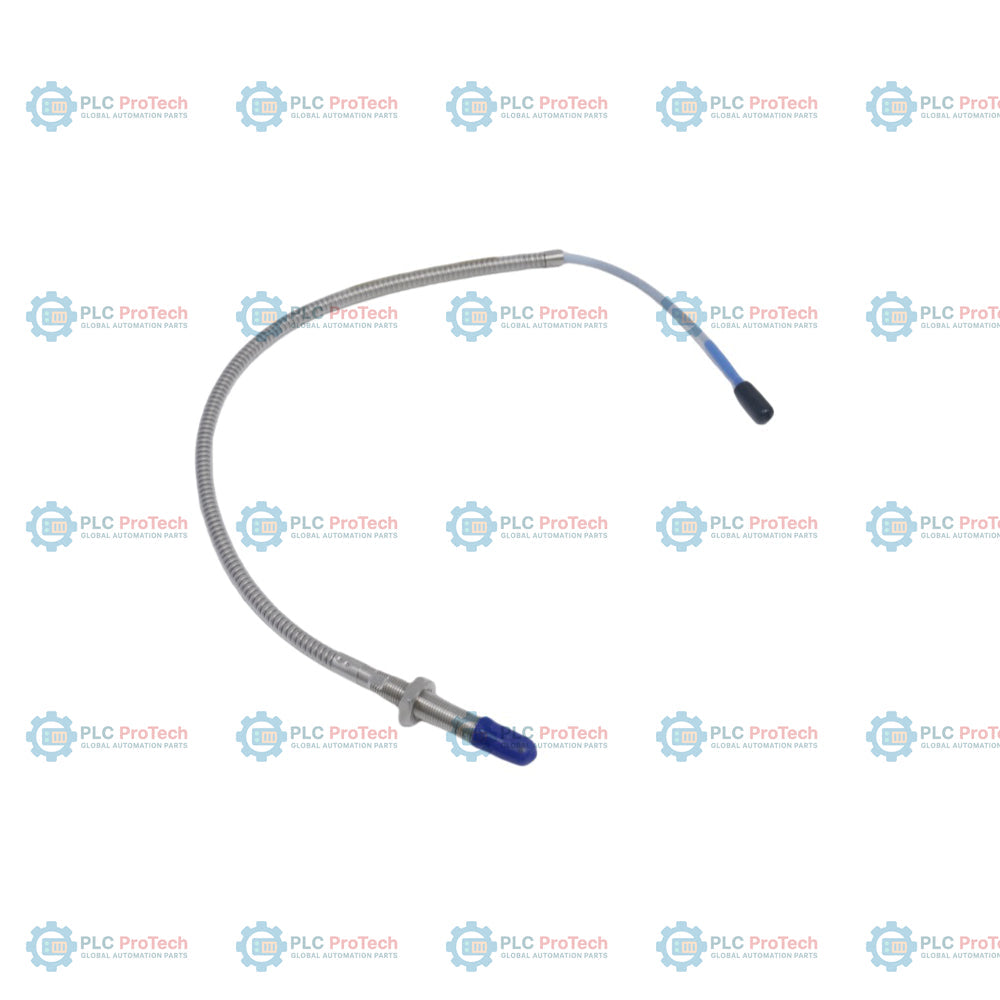

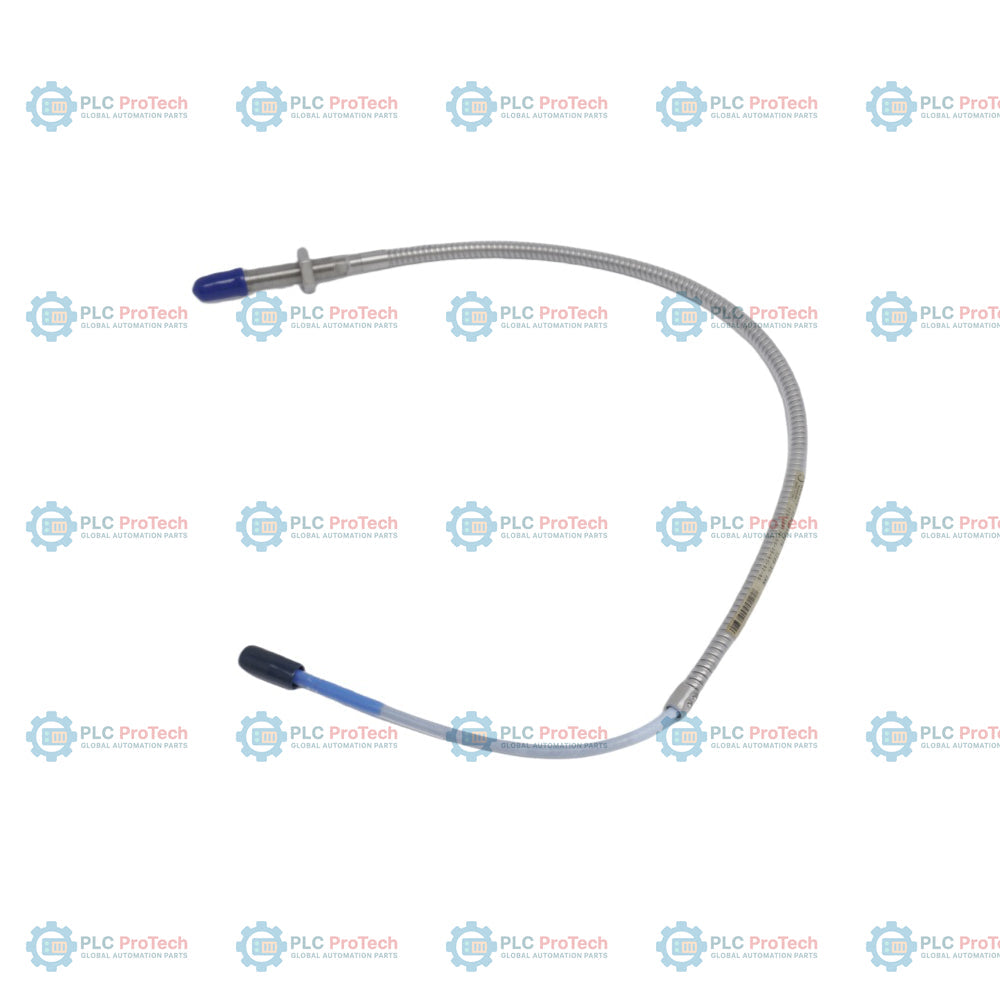

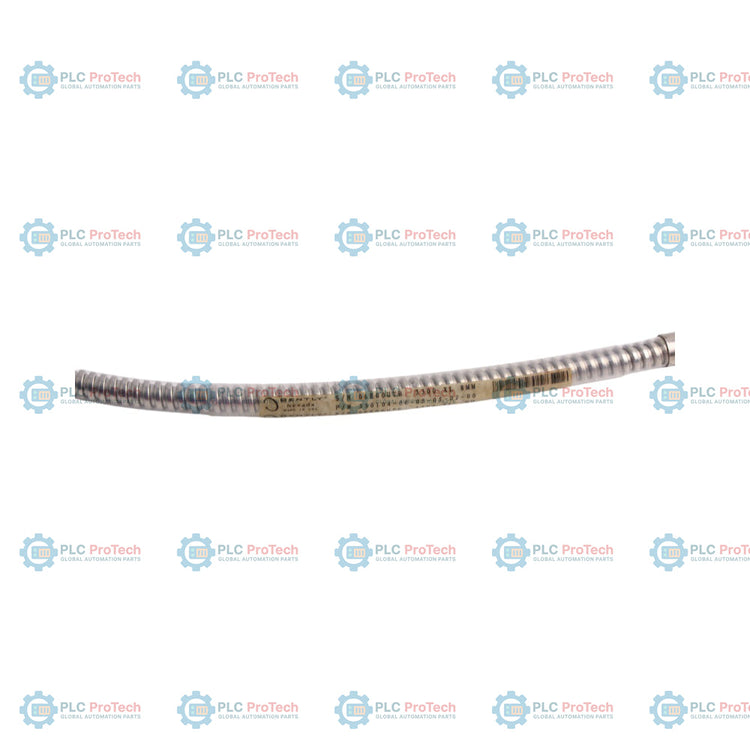

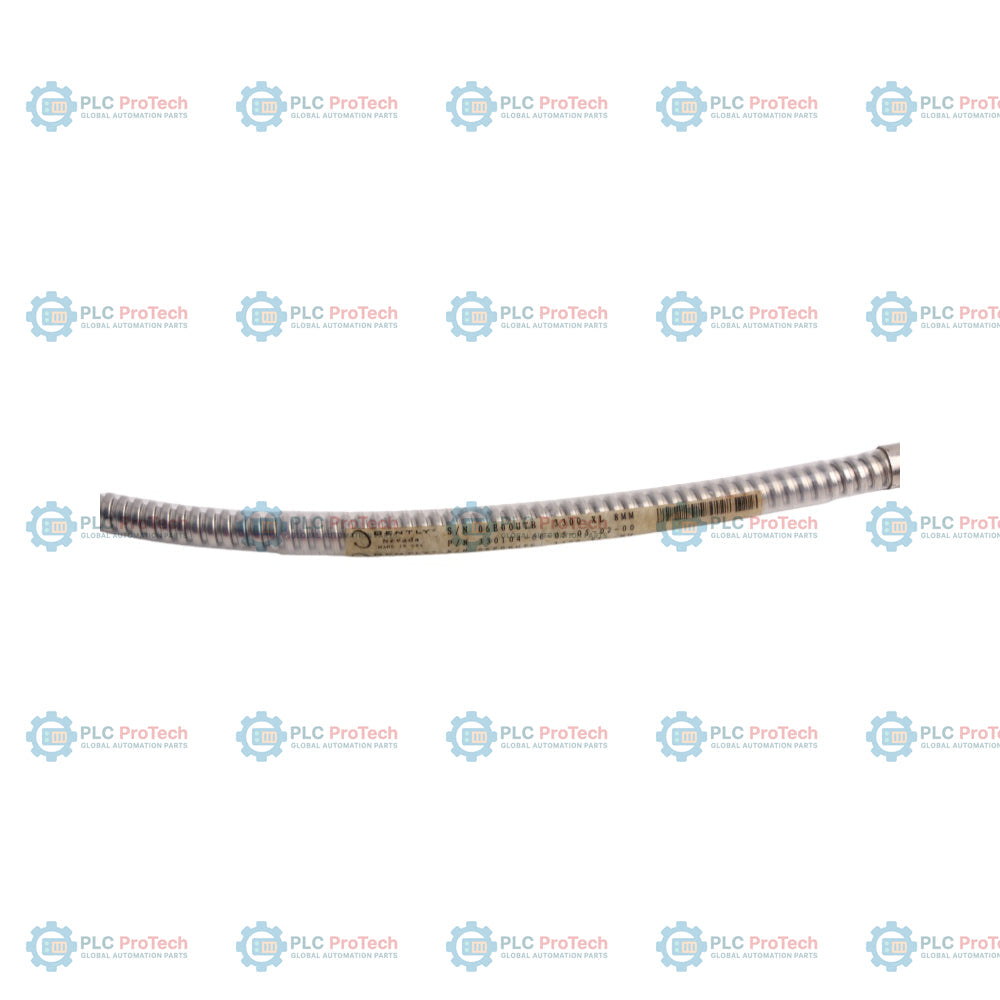

L’opzione 00 (lunghezza non filettata di 0 mm), l’opzione 05 (lunghezza complessiva del corpo di 50 mm) e l’opzione 05 (lunghezza totale di 0,5 metri) specificano questa configurazione di sonda corazzata con filettatura metrica — 330104-00-05-05-02-00. Questa sonda di prossimità 3300 XL da 8 mm ha una filettatura metrica M10 x 1 ed è fornita con una guaina corazzata protettiva in acciaio inossidabile sul cavo coassiale. La sonda da 0,5 metri deve essere utilizzata con un cavo di prolunga standard 3300 XL compatibile per raggiungere una lunghezza totale del sistema di 5 o 9 metri, in conformità ai requisiti del sensore Proximitor 3300 XL.

Questa configurazione utilizza un connettore coassiale ClickLoc miniaturizzato (opzione 02) senza protezione del connettore. Non dispone di certificazioni per aree pericolose (opzione 00), risultando adatta ad ambienti industriali standard non certificati in cui è necessaria la protezione meccanica del cavo a causa dei rischi fisici legati al percorso. La punta da 8 mm offre un robusto incapsulamento della bobina interna all’interno di un alloggiamento in plastica di polisolfuro di fenilene (PPS), progettato per resistere alla normale usura meccanica e all’esposizione ai lubrificanti industriali.

Caratteristiche

• La lunghezza non filettata dell’opzione 00 specifica un corpo completamente filettato per il montaggio rigido in fori filettati.
• La lunghezza complessiva del corpo dell’opzione 05 fornisce una profondità della filettatura del corpo di 50 mm.
• La lunghezza totale dell’opzione 05 fornisce una lunghezza del cavo integrato di 0,5 metri (1,6 piedi).
• Il connettore dell’opzione 02 specifica un connettore coassiale ClickLoc miniaturizzato per connessioni meccaniche ed elettriche sicure.
• La guaina corazzata integrata in acciaio inossidabile offre una protezione robusta al cavo coassiale contro abrasioni, tagli e danni da schiacciamento.
• Il corpo con filettatura metrica M10 x 1 semplifica il montaggio nei macchinari con fori filettati metrici.
• La punta della sonda in polisolfuro di fenilene (PPS) offre resistenza ambientale al degrado causato dai fluidi industriali.

Applicazioni

• Monitoraggio delle vibrazioni su turbine a vapore, turbine a gas e turbine idrauliche con fori di montaggio metrici.
• Misurazioni della posizione assiale e dello spostamento radiale dell’albero in compressori centrifughi e pompe.
• Protezione di macchinari rotanti industriali nei casi in cui i rischi legati al percorso meccanico richiedano cavi schermati.
• Misurazioni della distanza senza contatto in ambienti industriali standard e non pericolosi.

Informazioni per l'ordine

Specifiche tecniche

Collegamenti e interfacce

Linee guida per l'installazione

• Assicurarsi che la lunghezza massima di innesto della filettatura non superi 15 mm durante l'installazione, per evitare grippaggi o sollecitazioni meccaniche sull'alloggiamento della sonda.
• Evitare di serrare eccessivamente i connettori coassiali ClickLoc; devono essere serrati esclusivamente a mano.
• Rispettare il raggio minimo di curvatura del cavo corazzato (in genere 25 mm) per evitare danni al cavo coassiale interno.
• Verificare la corretta distanza tra la sonda e il bersaglio (in genere 1,27 mm o 50 mil per la calibrazione standard) prima di bloccare definitivamente i dadi di montaggio.
• Tenere la punta della sonda lontana dalle superfici metalliche adiacenti per evitare interferenze di visione laterale.
